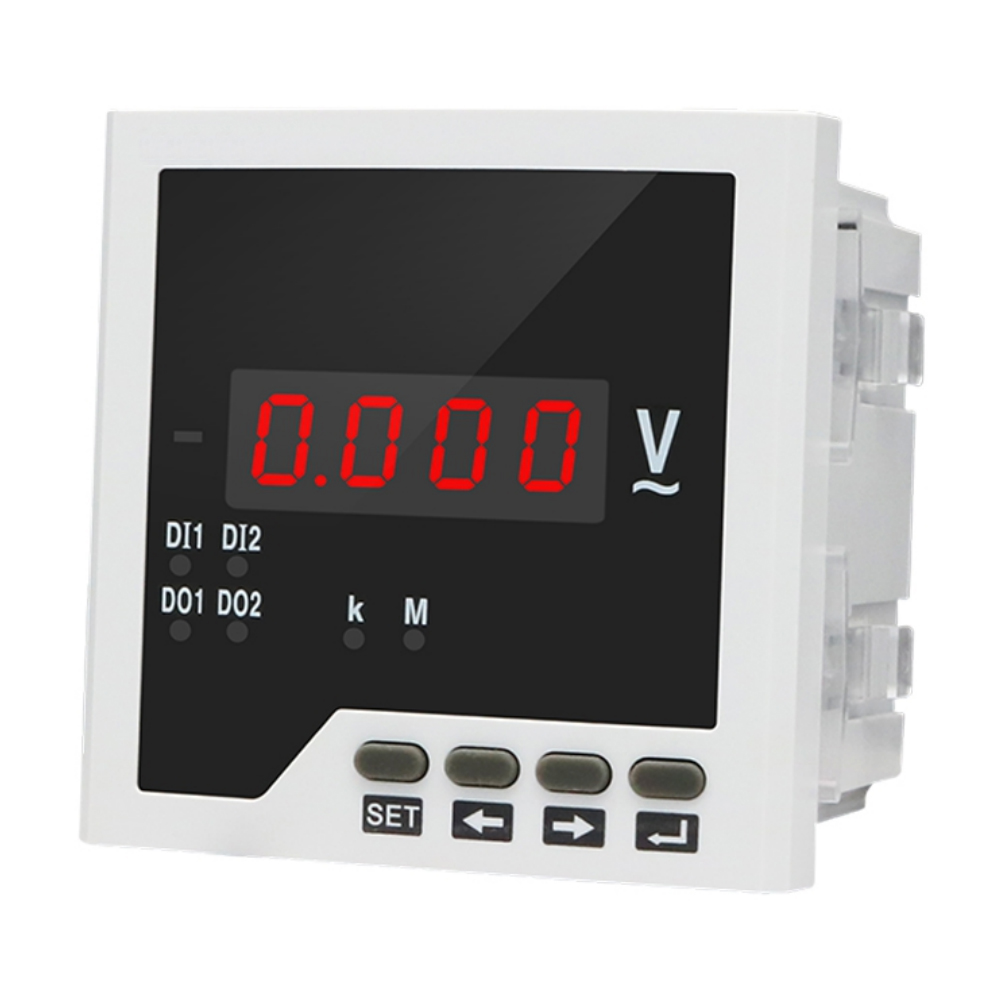

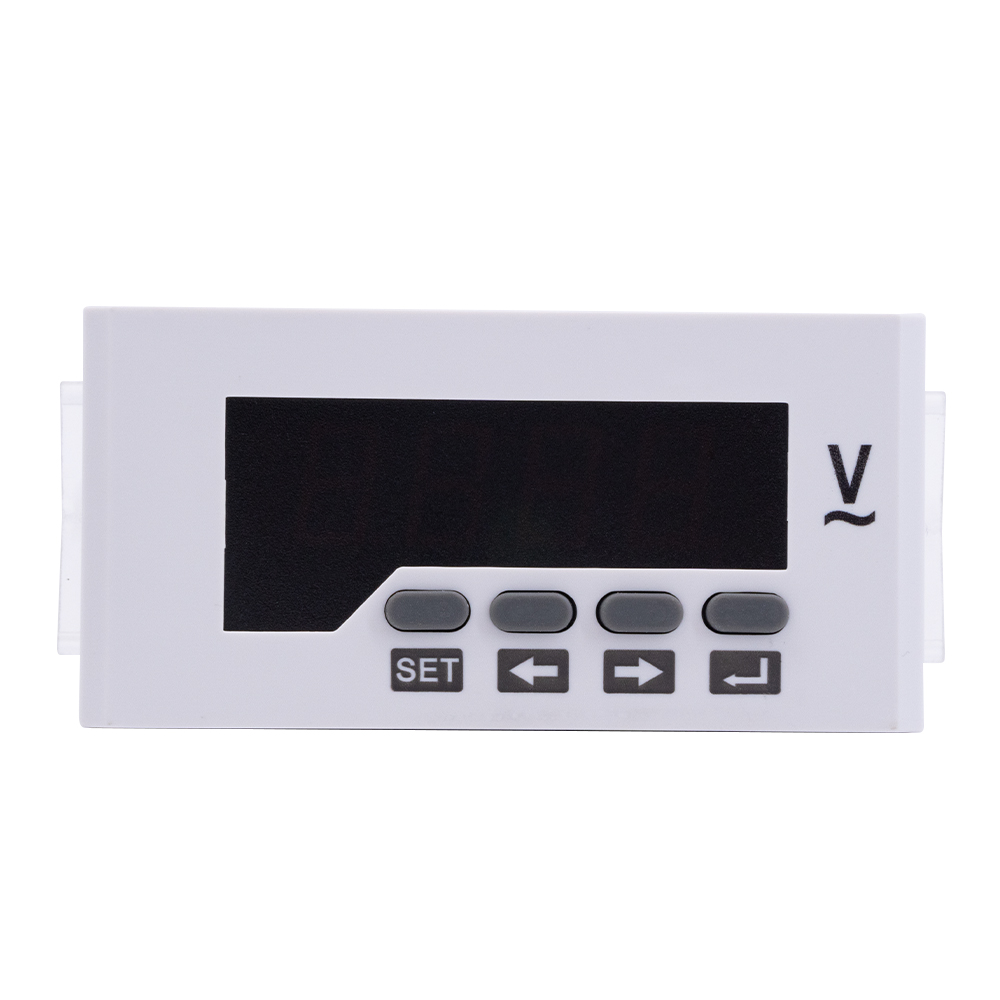

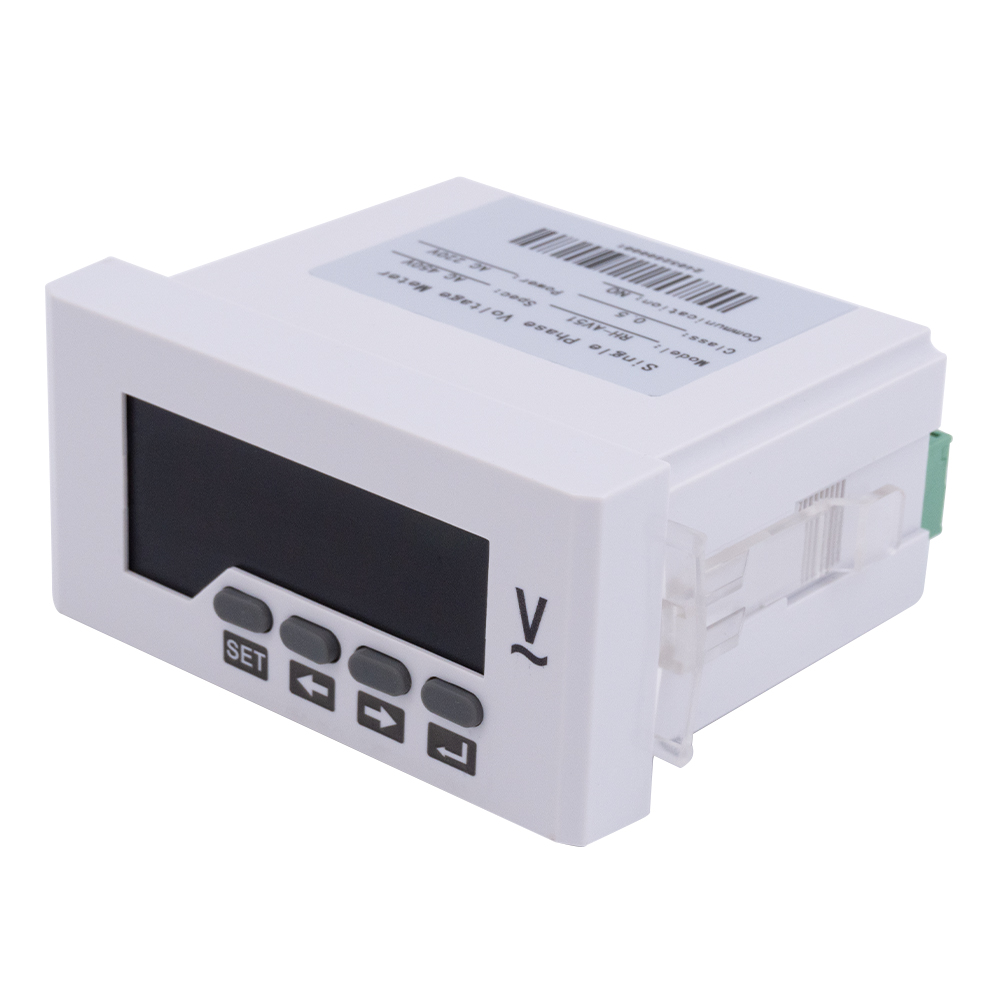

Compteur de tension numérique monophasé série TR

Un voltmètre est un instrument de mesure électrique fondamental utilisé pour déterminer la différence de potentiel (tension) entre deux points d'un circuit électrique. Il joue un rôle crucial dans la surveillance, les tests et le maintien des performances et de la sécurité des systèmes électriques et électroniques. Les voltmètres sont des outils essentiels pour les ingénieurs, les électriciens et les techniciens dans divers domaines, notamment l'automatisation industrielle, la distribution d'énergie, les énergies renouvelables et les tests d'équipements électroniques.

Le principe de fonctionnement d'un voltmètre est basé sur la mesure de la chute de tension à ses bornes. Lorsque le compteur est connecté en parallèle avec le circuit ou le composant testé, il détecte la différence de potentiel électrique et la convertit en un signal mesurable. Dans les voltmètres analogiques, cette différence de potentiel entraîne un courant à travers un mécanisme de bobine mobile, provoquant la déviation d'un pointeur sur une échelle calibrée. En revanche, les voltmètres numériques (DVM) utilisent un convertisseur analogique-numérique (ADC) pour traiter le signal d'entrée et afficher numériquement la valeur de tension sur un écran LCD ou LED, offrant ainsi une plus grande précision et une lisibilité plus facile.

Les voltmètres modernes peuvent mesurer à la fois les tensions en courant continu (DC) et en courant alternatif (AC). Ils sont conçus avec de larges plages de mesure, couvrant les circuits électroniques basse tension et les systèmes électriques industriels haute tension. Les modèles avancés incluent des fonctionnalités telles que la sélection automatique de gamme, la mesure RMS (Root Mean Square), la conservation des données, l'enregistrement des valeurs min/max et la protection contre les surtensions, garantissant un fonctionnement précis et sûr même dans des environnements électriques complexes.

Les voltmètres sont disponibles dans différents types et configurations. Les compteurs montés sur panneau sont couramment utilisés dans les panneaux de commande, les générateurs et les tableaux de distribution d'énergie pour la surveillance continue de la tension. Les compteurs ou multimètres numériques portables sont largement utilisés pour l’entretien sur le terrain, la maintenance et le dépannage. Des modèles de banc de haute précision sont utilisés dans les laboratoires et les installations de recherche à des fins de test et d'étalonnage.

En résumé, un voltmètre est un instrument indispensable pour la mesure de la tension et le diagnostic du système. Sa combinaison de précision, de fiabilité et de polyvalence le rend essentiel pour garantir le fonctionnement sûr et efficace des systèmes électriques, prévenir les dommages aux équipements et maintenir la qualité de l’énergie dans une large gamme d’applications.

Précision de la mesure

• Tension : niveau 0,5

Entrée de signal

• Mode de connexion : monophasé à deux fils

• Tension nominale : CA 0-600 V/CC 0-1 000 V

• Tension de surcharge : 1,2 fois (suite), 2 fois/seconde (instantané)

• Consommation d'énergie : <1 VA/phase (tension)

• Impédance : > 300 KQ

• La fréquence : 45 ~ 65 Hz ou DC

Alimentation auxiliaire

•  Plage de travail AC 220 V

•  Consommation électrique : <4 VA

Module de fonction

• Interface de communication : communication RS-485 unidirectionnelle, protocole Modbus-RTU

• Débit en bauds : 1 200-9 600 bps, la valeur par défaut est de 2 400 bps

• Entrée de commutation : 2 voies

• Sortie de commutation : 2 voies (capacité : AC 250 V/5 A, DC 30 V/5 A).

• Sortie de transmission : 1 voies (sortie analogique : 0/4-20 mA ou 0-5/10 V)

Veuillez noter que ci-dessus est notre fonction nominale, veuillez nous contacter pour personnaliser des produits spéciaux.
