TR1207-YBCD
TR
50000
T / T, Western Union, Paypal
Shanghai, Chine
Un transmetteur de courant est un appareil électronique conçu pour mesurer le courant alternatif ou continu dans les circuits électriques et le convertir en un signal de sortie standardisé, généralement 4 à 20 mA ou 0 à 10 V , adapté aux systèmes de surveillance, de contrôle et d'acquisition de données. Il offre une excellente linéarité , et une isolation électrique de haute précision , garantissant une transmission de signal fiable et sans interférence, même sur de longues distances. Les transmetteurs de courant sont largement utilisés dans les réseaux de distribution d'énergie , d'automatisation industrielle, , les systèmes de gestion de l'énergie , , le contrôle des moteurs et les applications de réseaux intelligents , où une mesure précise du courant est essentielle. En transmettant des données actuelles en temps réel aux systèmes de contrôle tels que les automates ou SCADA , ils permettent la détection des défauts , , la surveillance de la charge et l'optimisation énergétique . De conception compacte et robuste, les transmetteurs de courant améliorent la sécurité opérationnelle, améliorent l'efficacité et prennent en charge la surveillance intelligente dans les environnements électriques et industriels modernes, ce qui en fait des composants essentiels pour des performances fiables du système.
Excellente précision, bonne linéarité
Forte résistance à l'interférence externe, rapport de rejet de mode commun élevé
Basse température dérive, faible consommation d'énergie, large bande de fréquence
Isolement élevé entre primaire et secondaire
Contrôle automatique
Compteur de mesures
Système de surveillance des chemins de fer
Système de centrale électrique
| Spécification | AC220V/DC5V | AC380V/DC5V | Unité | |
|---|---|---|---|---|
| V PN | Tension d'entrée nominale primaire (AC) | 220 | 380 | V |
| V P | Plage de mesure de tension primaire (AC) | 0～280 | 0～450 | V |
| V SN | Tension de sortie nominale secondaire (DC) | 5 | V | |
| V C | Tension d'alimentation | +5/12/15/24 | V | |
| I C | Consommation de courant | ＜ 10 + est | mame | |
| V d | Tension d'isolation | Entre les circuits primaires et secondaires : 2,5 kV/50 Hz/1 min | ||
| ε L | Linéarité | ＜ 0,2 | % FS | |
| X | Précision | TA = 25 ℃: ≤ ± 0,5 | % | |
| V 0 | Tension de décalage | TA=25℃ :≤±25 | mv | |
| V OT | Tension de décalage Dérive de température | VP=0 TA=-25～+75℃ :≤±0,1 | MV / ℃ | |
| T r | Temps de réponse | ≤350 | MS | |
| f | Bande passante | -1dB 40～5k | HZ | |
| T A | Température de fonctionnement | -25 ～ + 75 | ℃ | |
| T S | Température de stockage | -45 ～ + 85 | ℃ | |
| R L | Résistance à la charge | TA =25℃ : ≤300 | Ω | |

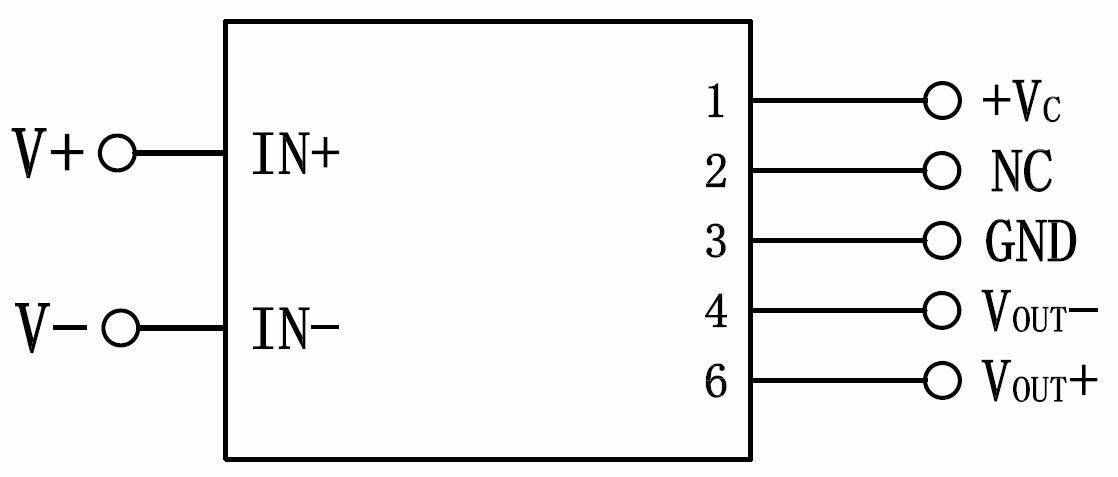

Note:
L'émetteur doit être câblé correctement, sinon cela pourrait endommager les composants internes de l'émetteur.

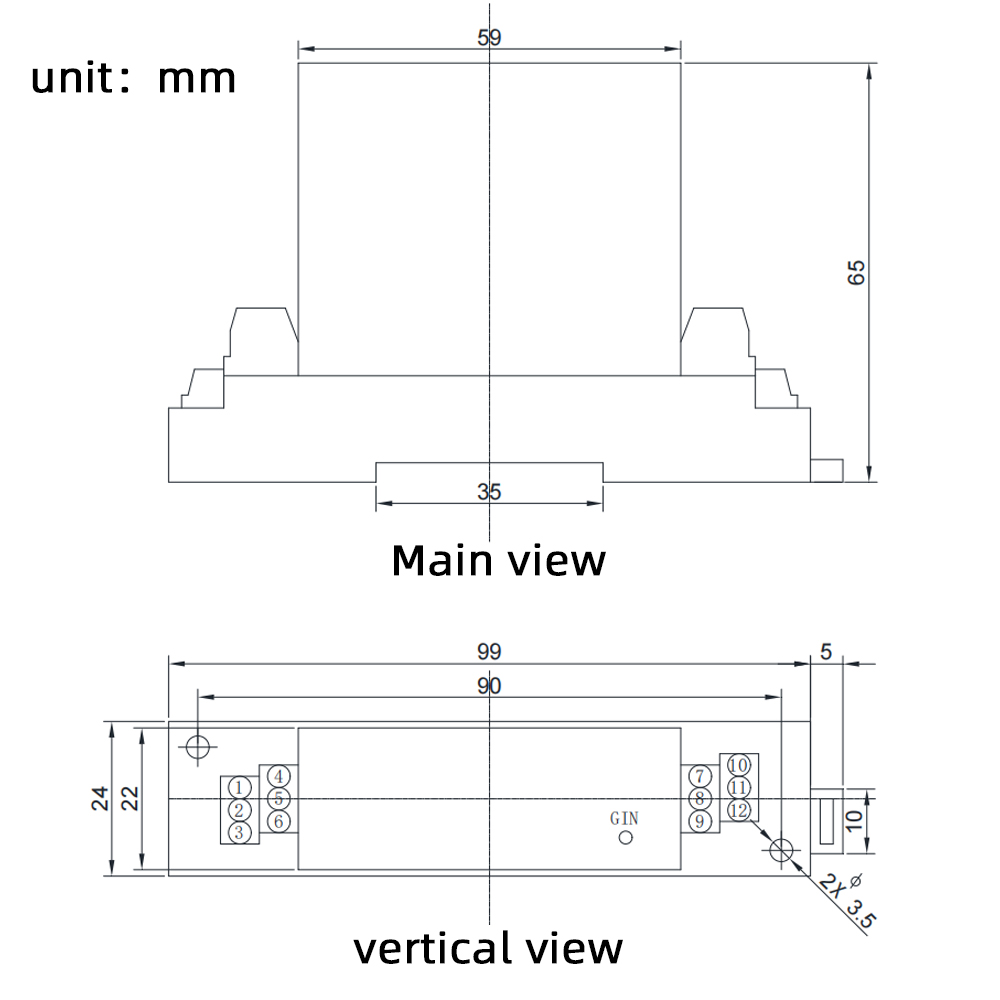

Installation de rail de cartes
Un transmetteur de courant est un appareil électronique conçu pour mesurer le courant alternatif ou continu dans les circuits électriques et le convertir en un signal de sortie standardisé, généralement 4 à 20 mA ou 0 à 10 V , adapté aux systèmes de surveillance, de contrôle et d'acquisition de données. Il offre une excellente linéarité , et une isolation électrique de haute précision , garantissant une transmission de signal fiable et sans interférence, même sur de longues distances. Les transmetteurs de courant sont largement utilisés dans les réseaux de distribution d'énergie , d'automatisation industrielle, , les systèmes de gestion de l'énergie , , le contrôle des moteurs et les applications de réseaux intelligents , où une mesure précise du courant est essentielle. En transmettant des données actuelles en temps réel aux systèmes de contrôle tels que les automates ou SCADA , ils permettent la détection des défauts , , la surveillance de la charge et l'optimisation énergétique . De conception compacte et robuste, les transmetteurs de courant améliorent la sécurité opérationnelle, améliorent l'efficacité et prennent en charge la surveillance intelligente dans les environnements électriques et industriels modernes, ce qui en fait des composants essentiels pour des performances fiables du système.
Excellente précision, bonne linéarité
Forte résistance à l'interférence externe, rapport de rejet de mode commun élevé
Basse température dérive, faible consommation d'énergie, large bande de fréquence
Isolement élevé entre primaire et secondaire
Contrôle automatique
Compteur de mesures
Système de surveillance des chemins de fer
Système de centrale électrique
| Spécification | AC220V/DC5V | AC380V/DC5V | Unité | |
|---|---|---|---|---|
| V PN | Tension d'entrée nominale primaire (AC) | 220 | 380 | V |
| V P | Plage de mesure de tension primaire (AC) | 0～280 | 0～450 | V |
| V SN | Tension de sortie nominale secondaire (DC) | 5 | V | |
| V C | Tension d'alimentation | +5/12/15/24 | V | |
| I C | Consommation de courant | ＜ 10 + est | mame | |
| V d | Tension d'isolation | Entre les circuits primaires et secondaires : 2,5 kV/50 Hz/1 min | ||
| ε L | Linéarité | ＜ 0,2 | % FS | |
| X | Précision | TA = 25 ℃: ≤ ± 0,5 | % | |
| V 0 | Tension de décalage | TA=25℃ :≤±25 | mv | |
| V OT | Tension de décalage Dérive de température | VP=0 TA=-25～+75℃ :≤±0,1 | MV / ℃ | |
| T r | Temps de réponse | ≤350 | MS | |
| f | Bande passante | -1dB 40～5k | HZ | |
| T A | Température de fonctionnement | -25 ～ + 75 | ℃ | |
| T S | Température de stockage | -45 ～ + 85 | ℃ | |
| R L | Résistance à la charge | TA =25℃ : ≤300 | Ω | |
Note:
L'émetteur doit être câblé correctement, sinon cela pourrait endommager les composants internes de l'émetteur.
Installation de rail de cartes
