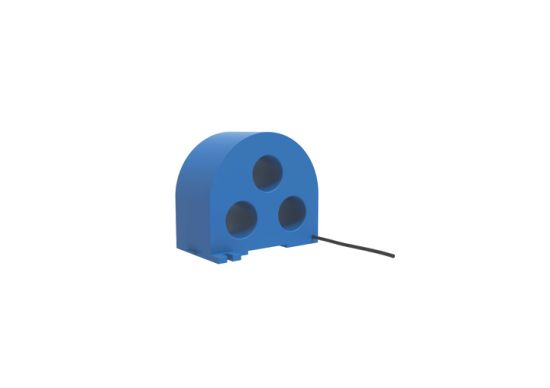

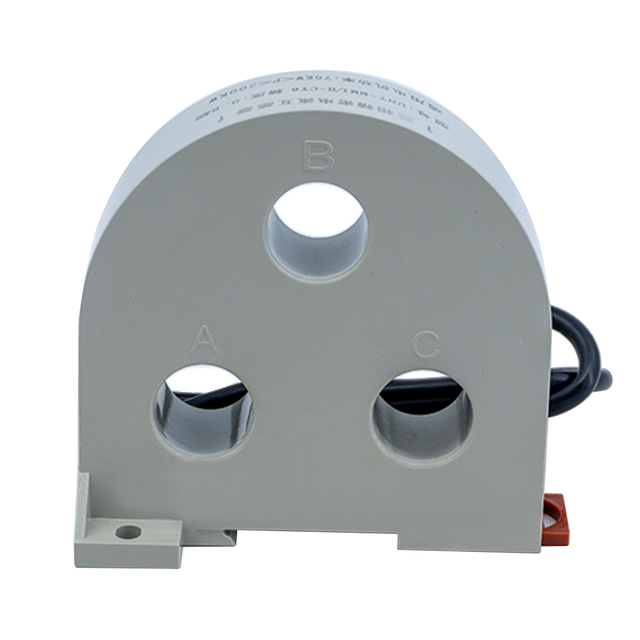

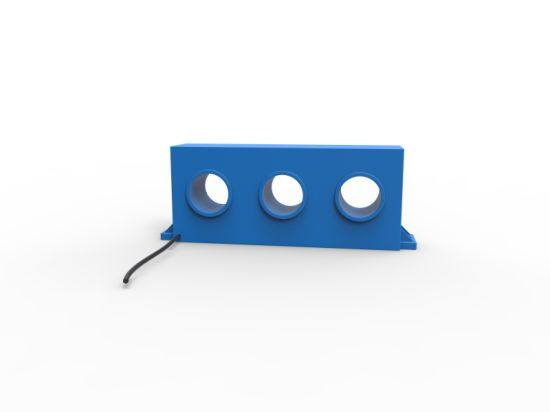

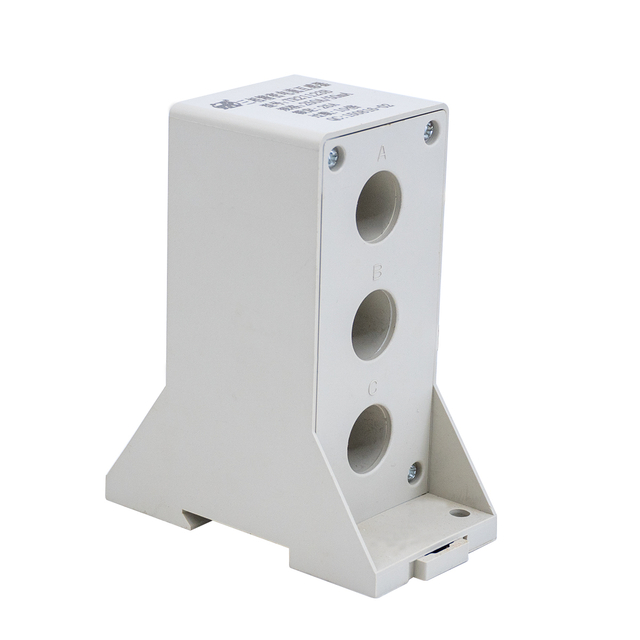

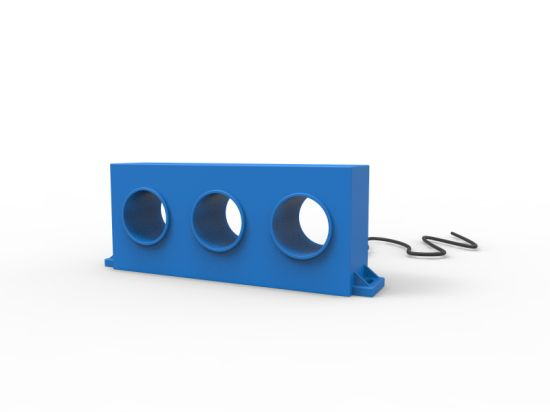

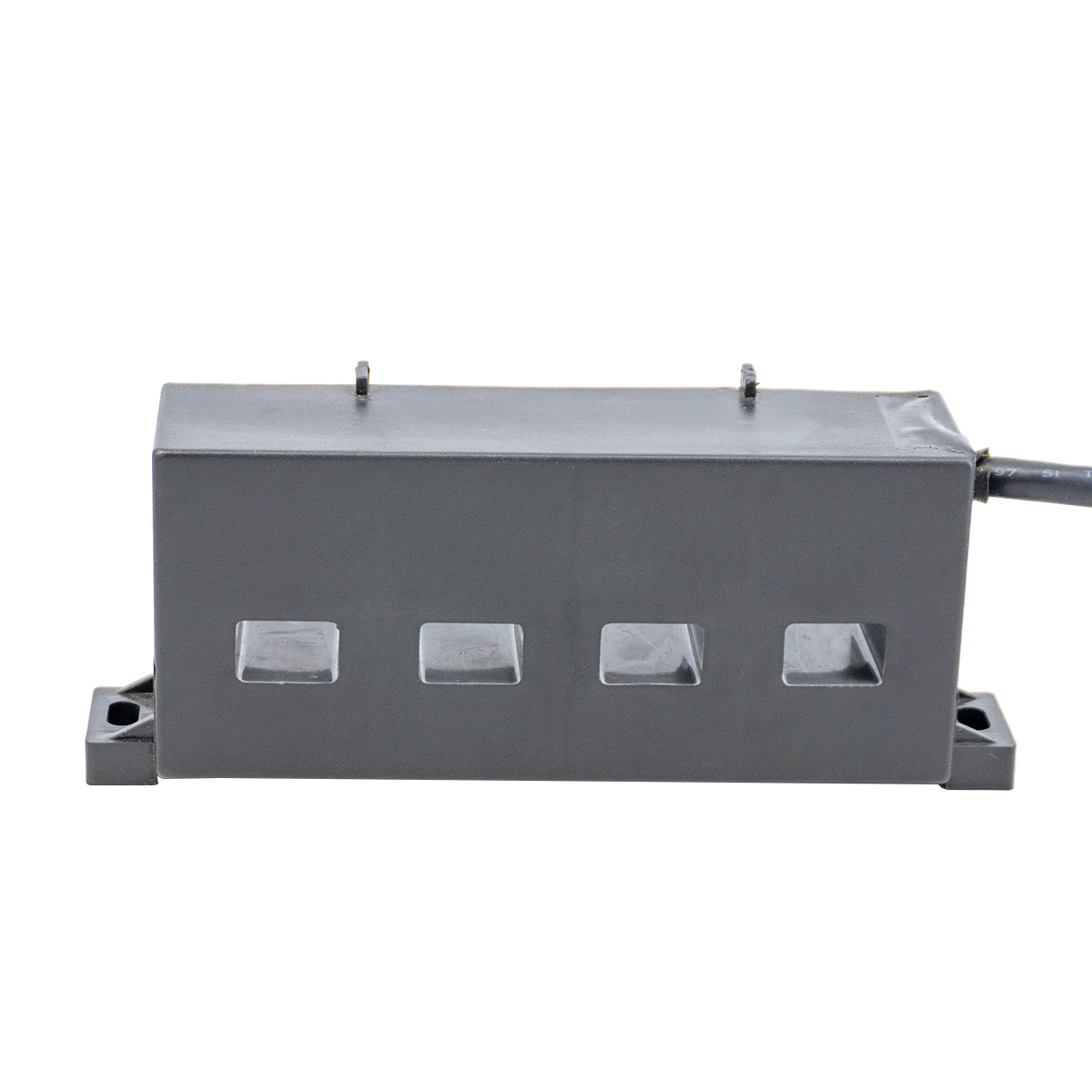

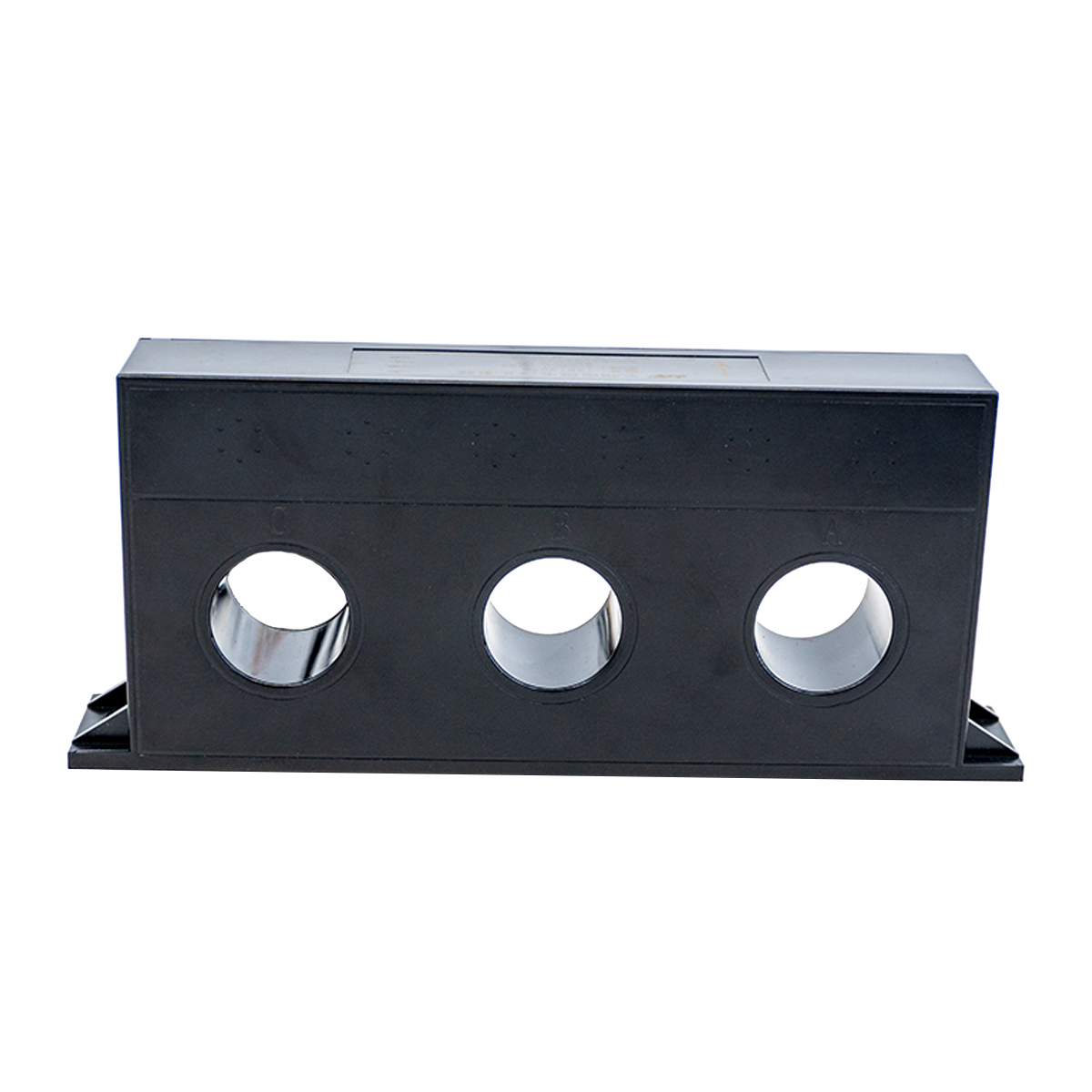

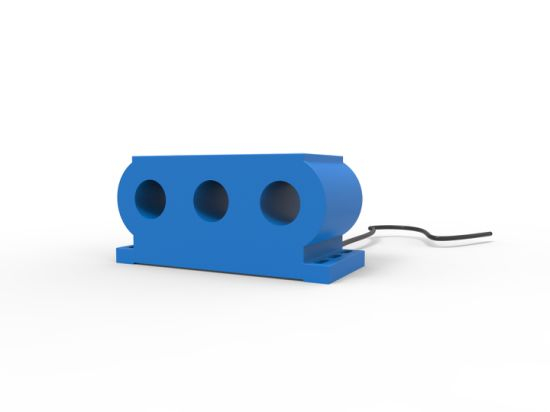

Transformateur de courant triphasé

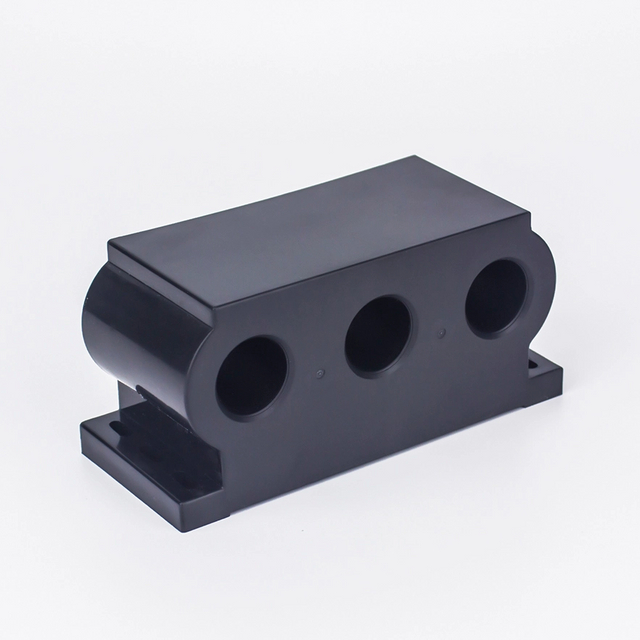

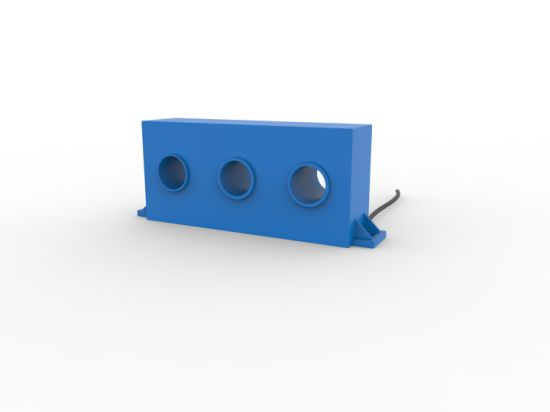

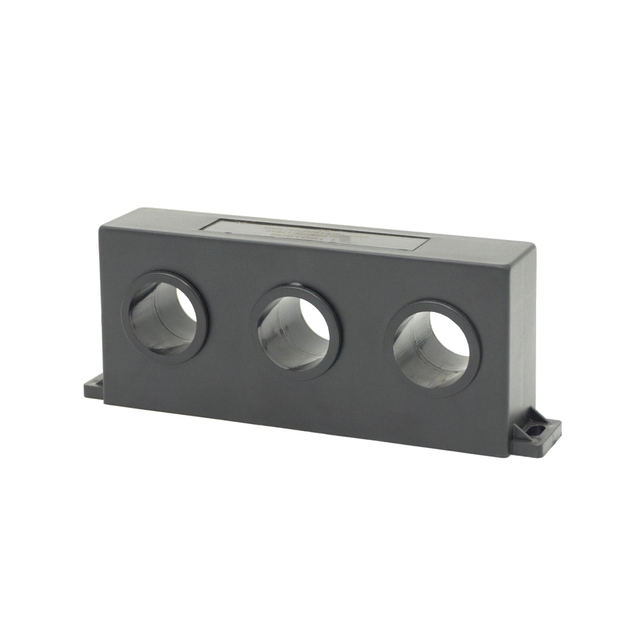

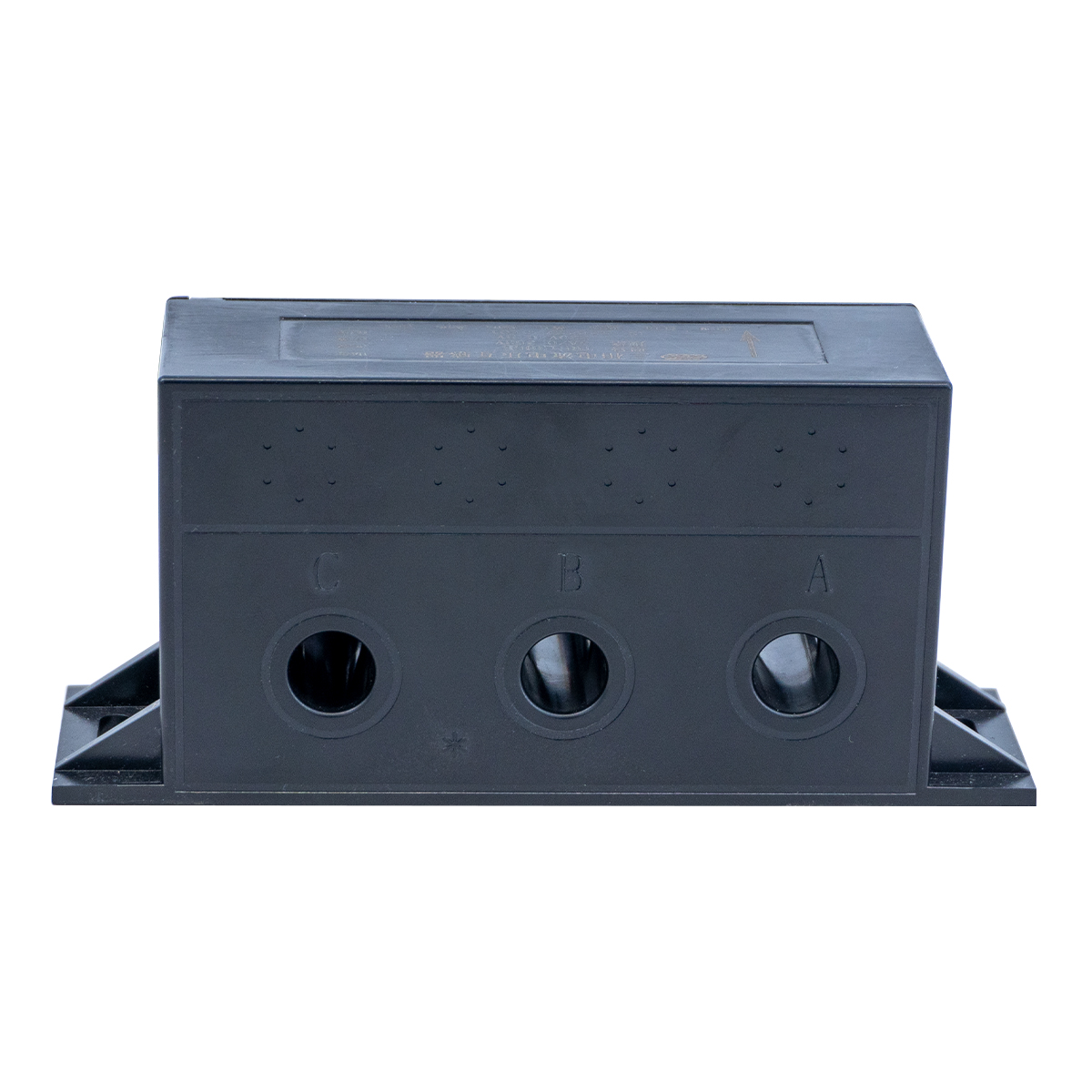

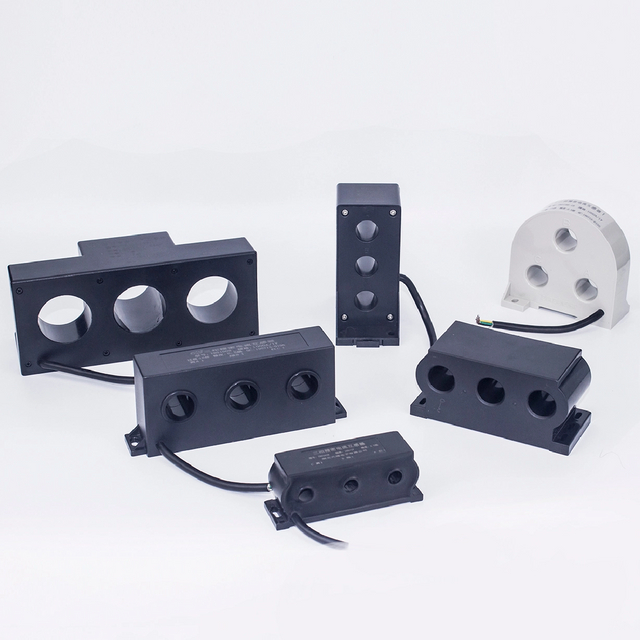

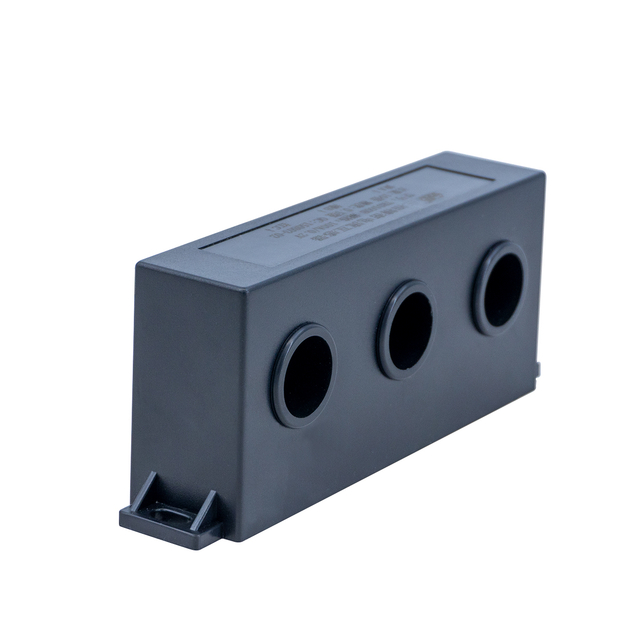

A Transformateur de courant triphasé est conçu pour mesurer simultanément le courant dans les trois phases d’un système électrique. Son principe fondamental reste l’induction électromagnétique. Il se compose généralement de trois transformateurs distincts, chacun doté de son propre noyau magnétique et de son enroulement secondaire, logés dans un seul boîtier compact. Chaque unité mesure indépendamment le courant dans l'un des trois conducteurs de phase (L1, L2, L3). Le champ magnétique de chaque conducteur primaire induit un courant proportionnel, isolé et réduit dans son enroulement secondaire respectif, fournissant des signaux de courant précis pour les trois phases.

Caractéristiques du produit

1. Conception compacte et intégrée: Il combine trois unités de mesure en un seul appareil physique, économisant ainsi un espace important dans l'appareillage de commutation, les panneaux de commande et les armoires de compteurs par rapport à l'installation de trois TC monophasés.

2. Performances équilibrées: Les trois noyaux du transformateur sont fabriqués ensemble, garantissant des propriétés magnétiques et des rapports de transformation presque identiques. Cela garantit une précision constante et un équilibre de phase sur les trois phases, ce qui est crucial pour le relais de protection et la mesure précise.

3. Installation et câblage simplifiés: L'utilisation d'un seul TC triphasé réduit drastiquement le nombre de composants à monter et de bornes à câbler. Cela rationalise l'installation, minimise les erreurs de connexion potentielles et réduit les coûts globaux de main-d'œuvre.

Applications courantes

Son utilisation principale est dans les systèmes électriques triphasés pour :

1. Mesure d'énergie triphasée dans les applications industrielles, commerciales et utilitaires.

2. Protection et contrôle du moteur, surveillance du courant de charge pour éviter les dommages causés par une surcharge.

3. Relais de protection dans les tableaux de distribution électrique et les sous-stations pour des fonctions telles que la protection contre les surintensités et les défauts à la terre.
