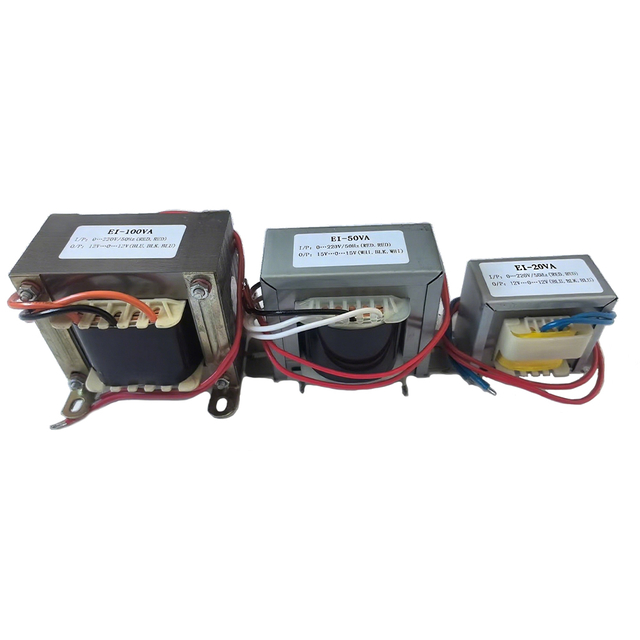

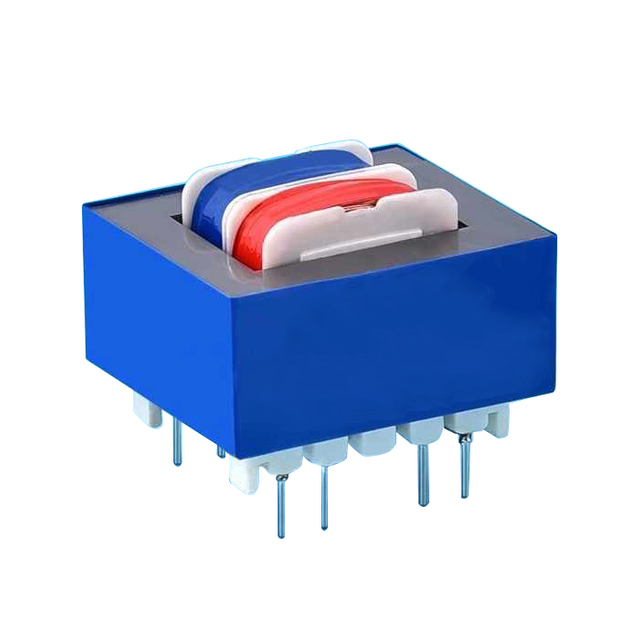

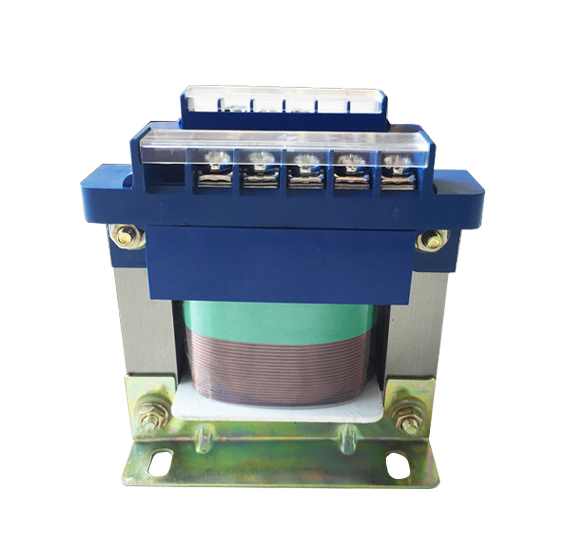

Transformateur de type El

Un Transformateur de type EI fonctionne sur le principe fondamental de l’induction électromagnétique, identique à tous les transformateurs. Il utilise un noyau construit à partir de tôles d'acier laminées embouties en forme de E et en forme de I empilées ensemble. Lorsqu'un courant alternatif circule dans l'enroulement primaire enroulé autour de la branche centrale du « E », il crée un champ magnétique alternatif. Ce flux magnétique circule à travers le chemin magnétique fermé fourni par les tôles E et I assemblées, induisant une tension dans l'enroulement secondaire. Le rapport de transformation entre les enroulements détermine si la tension est augmentée ou diminuée.

Caractéristiques du produit

1. Fabrication rentable: La forme simple et rectangulaire des tôles E et I les rend faciles et peu coûteuses à produire en série par estampage, ce qui conduit à une conception de transformateur très économique.

2. Performance modérée: Il offre un bon équilibre pour les applications générales. Son chemin magnétique est moins idéal qu'un noyau toroïdal, ce qui entraîne des fuites magnétiques plus élevées et un bourdonnement audible, mais il est tout à fait suffisant pour de nombreuses utilisations non critiques.

3. Robustesse mécanique et facilité de remontage: La structure rigide à âme empilée offre une bonne résistance mécanique. Les bobinages de bobine sont également relativement simples à automatiser, ce qui facilite la production.

Applications courantes

En raison de leur faible coût et de leurs performances fiables par rapport aux exigences standard, les transformateurs à noyau EI sont omniprésents dans :

1. Alimentations pour l’électronique grand public, les appareils électroménagers et les équipements industriels de faible puissance.

2. Équipements audio tels que amplificateurs et mélangeurs (pour l'adaptation d'impédance et l'isolation).

3. Circuits de contrôle et applications basse tension à usage général.
