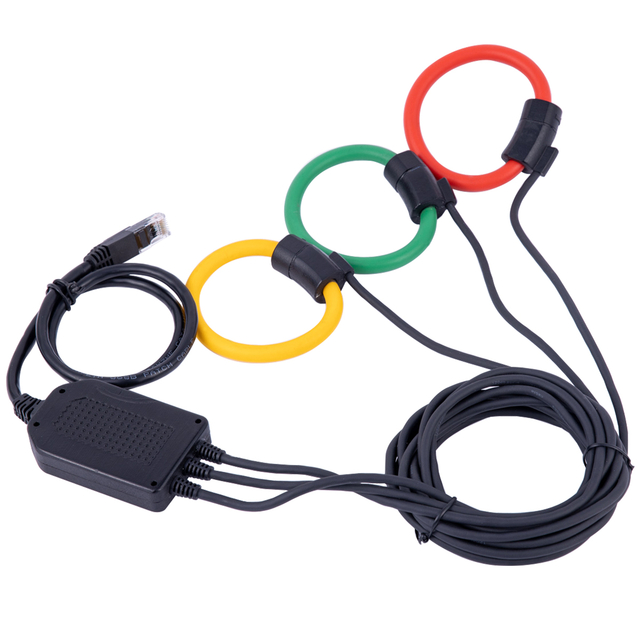

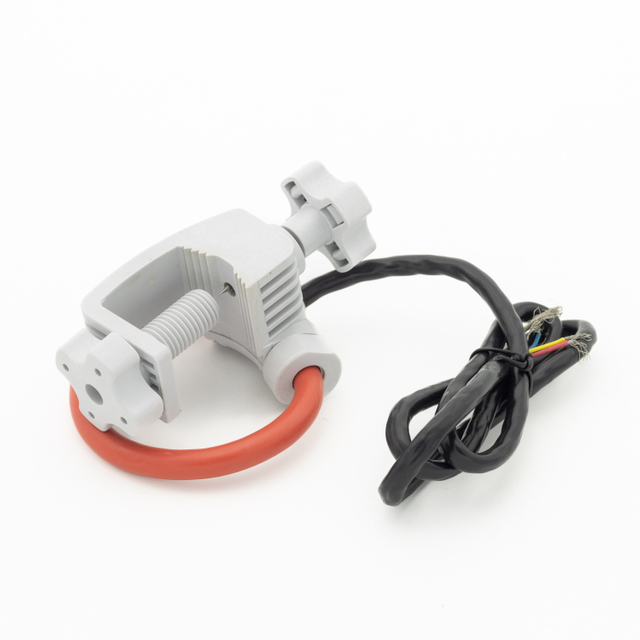

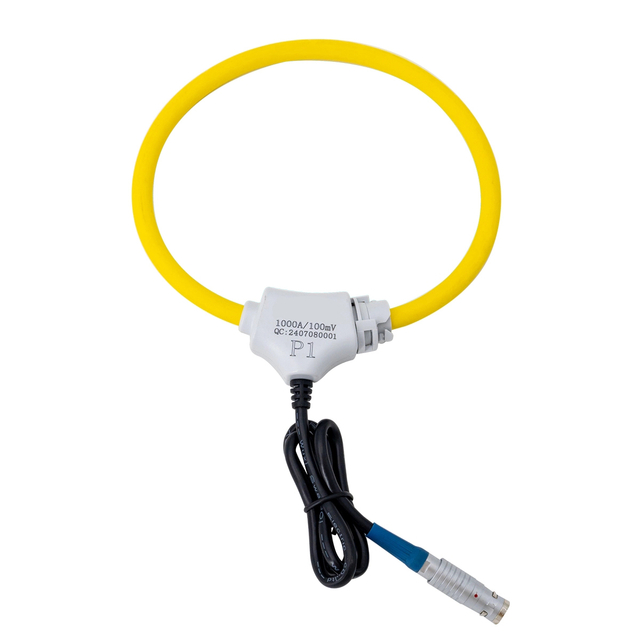

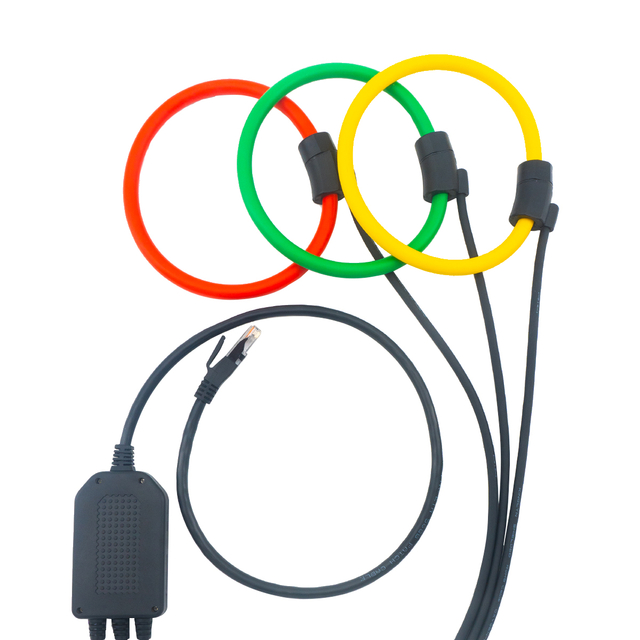

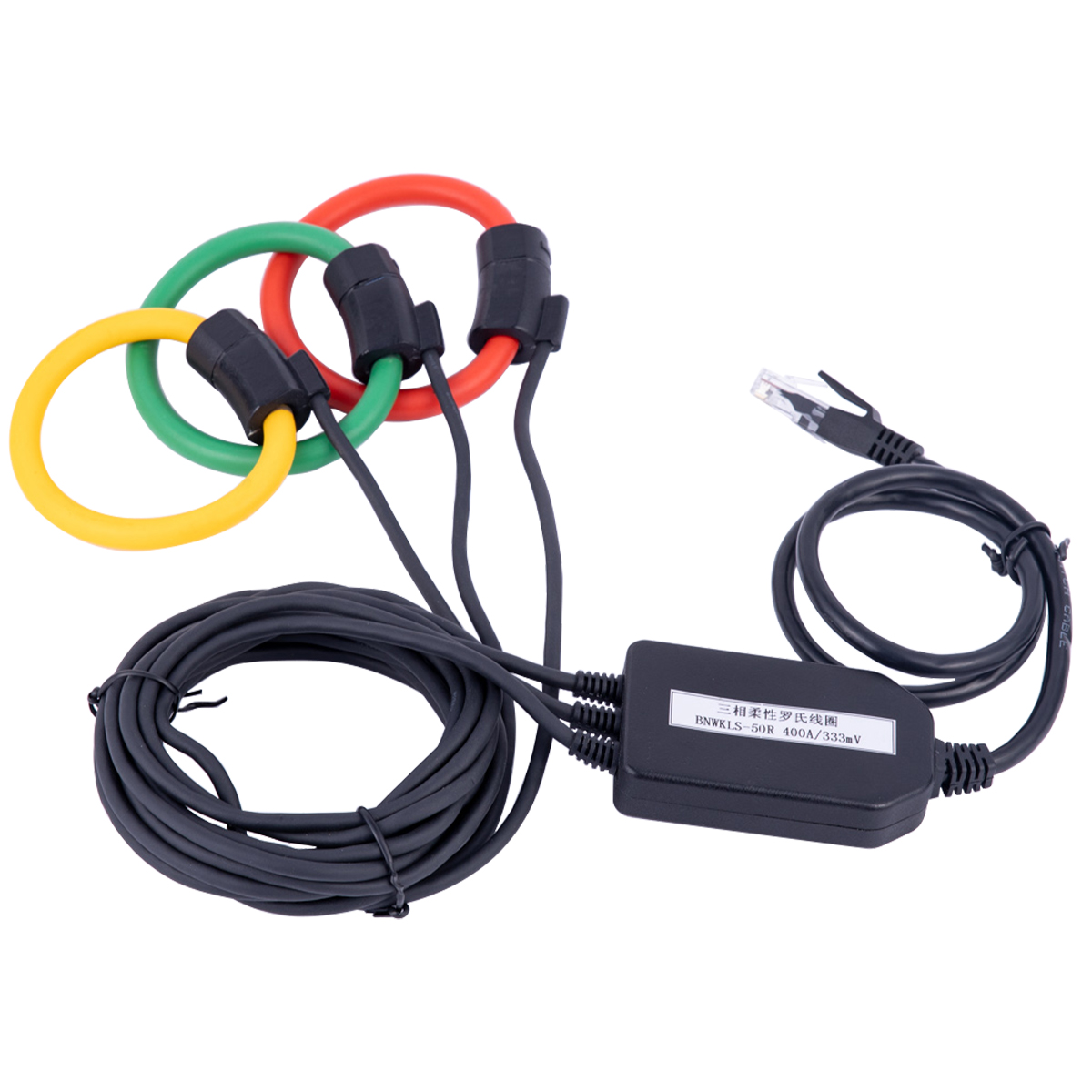

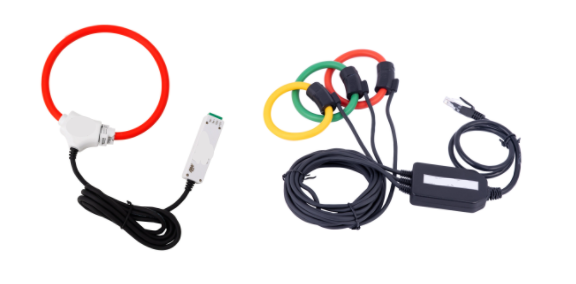

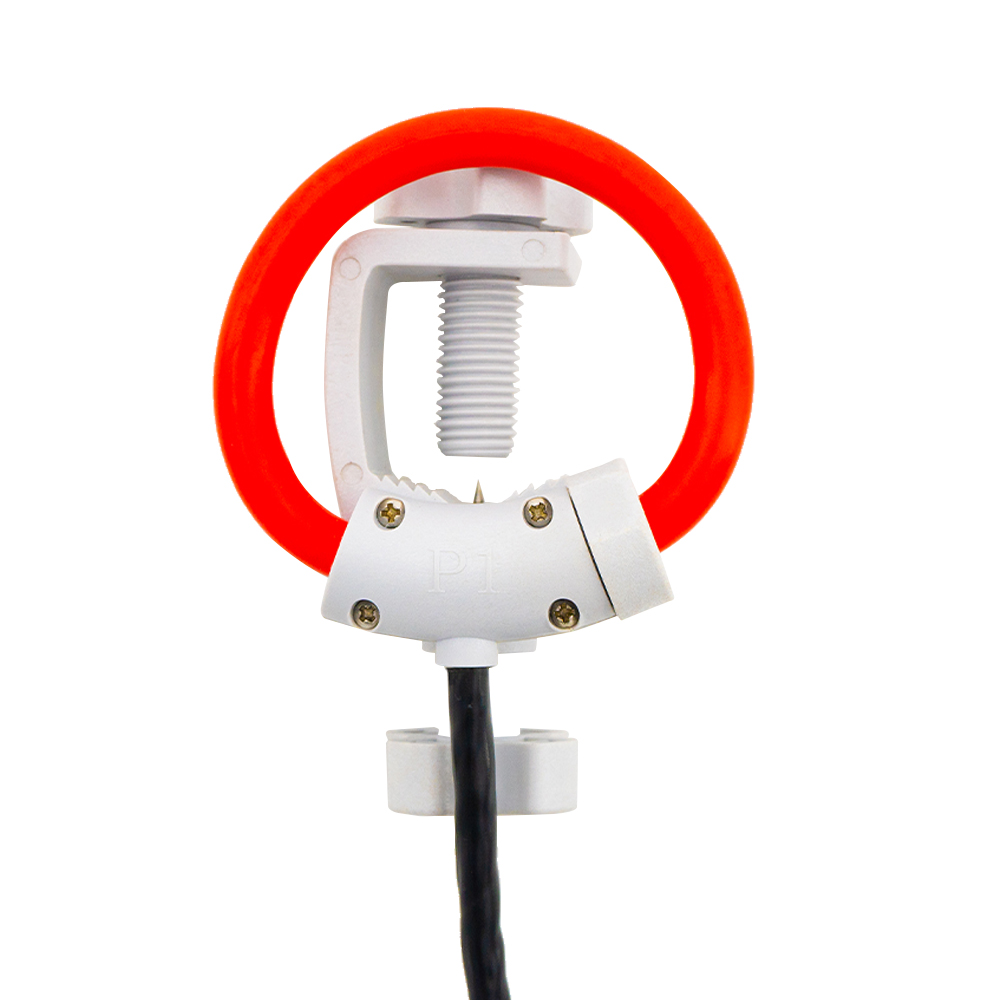

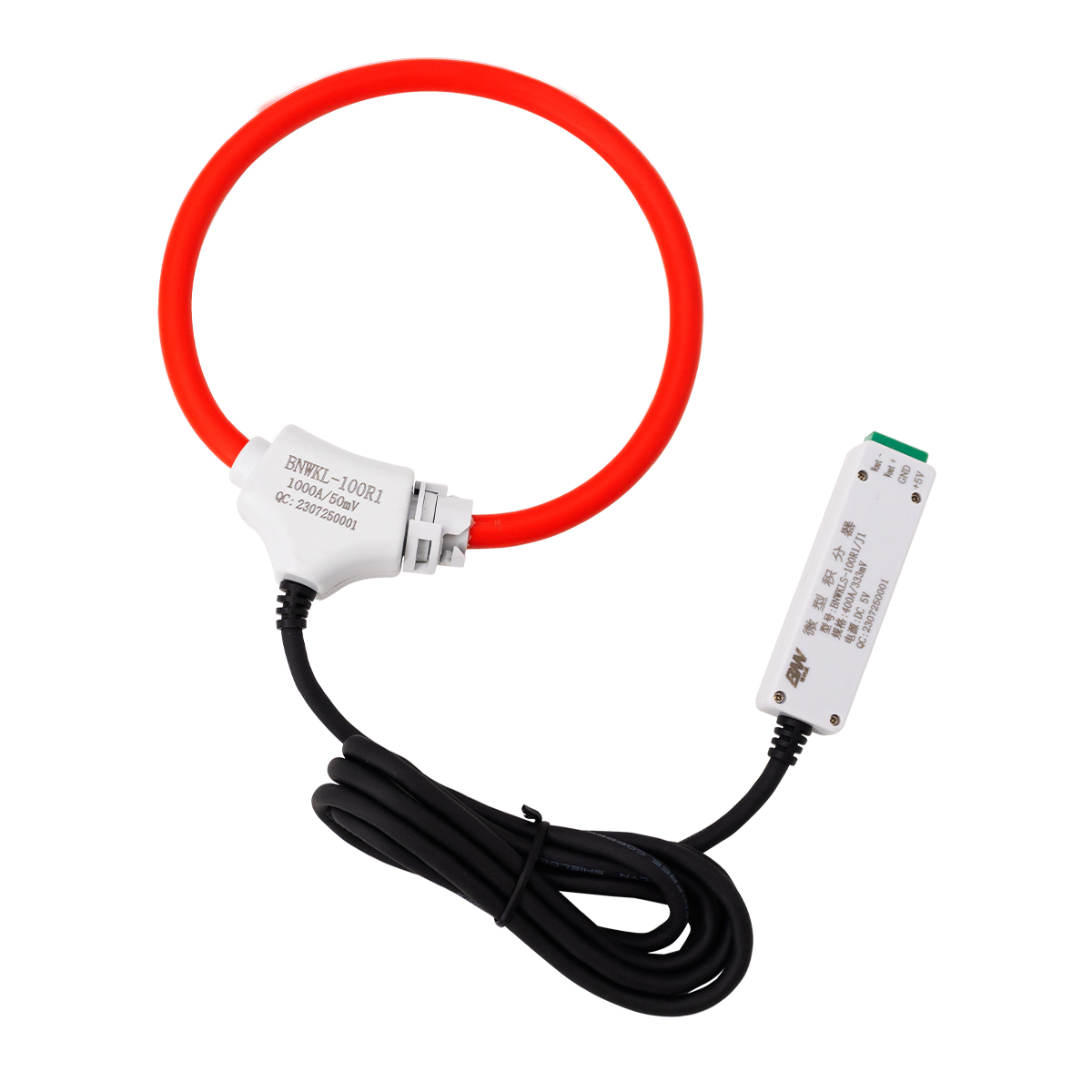

Bobine Rogowski

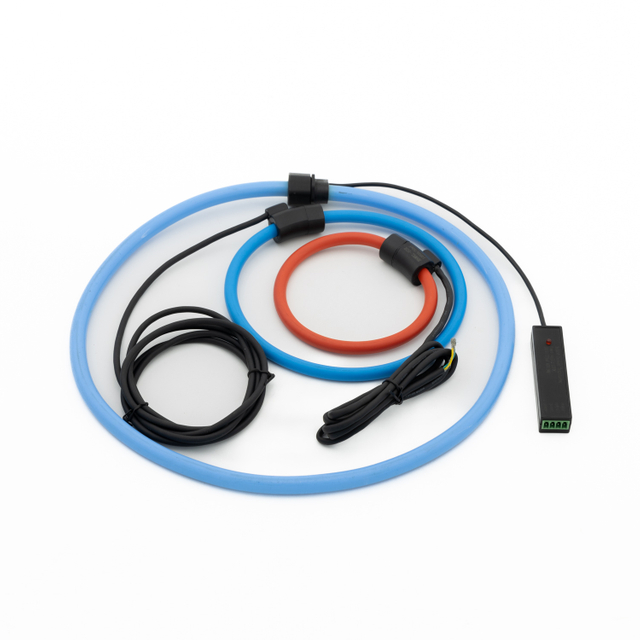

A Bobine Rogowski est un appareil spécialisé pour mesurer le courant alternatif (AC). Contrairement aux transformateurs de courant traditionnels dotés d'un noyau de fer, il utilise une bobine de fil hélicoïdale (en spirale), souvent enroulée autour d'un noyau flexible, formant une boucle.

Comment ça marche ?

La bobine est placée autour du conducteur porteur de courant. Le champ magnétique changeant du courant alternatif induit une tension dans la bobine. Cette tension induite est proportionnelle au taux de variation du courant primaire. Étant donné que la sortie est une tension proportionnelle à la dérivée du courant, un intégrateur électronique est nécessaire pour reconvertir le signal en une forme d'onde qui représente avec précision le courant d'origine.

Caractéristiques du produit

1. Flexible et non rigide : sa conception flexible et ouverte lui permet d'être facilement enroulé autour de conducteurs de formes irrégulières ou dans des espaces restreints, simplifiant ainsi l'installation.

2. Pas de saturation : sans noyau de fer, il ne peut pas saturer. Cela le rend idéal pour mesurer des courants très élevés, y compris les courants de défaut et les formes d'onde complexes avec des pics élevés.

3. Linéarité et large bande passante : il offre une excellente linéarité sur une très large plage de fréquences, ce qui le rend adapté à la mesure des courants haute fréquence et à l'analyse de la qualité de l'énergie.

Applications courantes

Bobines Rogowski sont idéaux pour les applications électriques modernes :

1. Analyse de la qualité de l'énergie : mesure des distorsions harmoniques et des courants transitoires.

2. Systèmes de gestion de l'énergie : surveillance des courants de charge dans des installations complexes.

3. Protection et détection des défauts : capture des courants de défaut de grande ampleur sans dommage.

4. Détection des arcs électriques : leur réponse rapide est utilisée pour déclencher les systèmes de sécurité.
