Transformateur de courant central divisé

A Transformateur de courant central divisé (CT) est un type spécial de transformateur conçu pour mesurer le courant alternatif (AC) sans avoir besoin de déconnecter le câblage existant. Contrairement aux CTS solides traditionnels, une conception de noyau fendu a un noyau magnétique articulé ou séparable qui permet à l'appareil d'être ouvert, serré autour d'un conducteur, puis fermé pour former un circuit magnétique complet. Cette fonction facilite l'installation et la maintenance, en particulier dans les systèmes de modernisation ou de live où les temps d'arrêt sont coûteux ou peu pratiques.

Principe de travail

Le principe de fonctionnement d'un noyau divisé transformateur de courant est le même que n'importe quel transformateur de courant: induction électromagnétique.

1. Chef d'orchestre principal
   Le conducteur transportant le courant à mesurer agit comme un enroulement principal, généralement représenté par un seul tour.

2. Flux magnétique dans le noyau
   Le courant alternatif dans le conducteur génère un champ magnétique alternatif, qui passe à travers le noyau magnétique du CT.

3. Enroulement secondaire
   Le CT à noyau divisé a plusieurs tours de blessure par fil sur le noyau, formant l'enroulement secondaire. À mesure que le flux magnétique change, il induit un courant dans l'enroulement secondaire. Ce courant secondaire est directement proportionnel au courant primaire mais réduit en fonction du rapport Turns.

4. Mesure et sécurité
   Le courant à l'échelle est sûr pour alimenter les compteurs, les analyseurs ou les dispositifs de protection. La TDM fournit également l'isolement galvanique, garantissant que les instruments de mesure restent protégés contre les dangereuses tensions élevées.

Parce que le noyau est divisé, minimiser l'espace d'air entre les deux moitiés est crucial. Les conceptions de haute qualité utilisent des charnières, des verrous ou des pinces de précision pour réduire les fuites de flux, maintenant ainsi la précision.

Classification

Noyau divisé transformateurs de courant Peut être classé de plusieurs manières:

1. Par conception mécanique

• Type à charnière: Un côté du noyau s'ouvre comme une pince, puis se verrouille solidement.

• Type détachable: Le noyau se sépare en deux parties, rejoints par des vis ou des attaches.

2. Par fonction ou précision

• Surveillance générale CTS: Utilisé pour la surveillance de la charge où la précision moyenne est suffisante.

• CTS CTS: Conçu pour répondre aux normes de précision pour la facturation et une mesure énergétique précise.

• Protection CTS: Construit pour résister aux courants de défaut élevés et fournir des signaux fiables aux relais de protection.

3. Par sortie et cote de courant

• Les sorties secondaires peuvent être de 1 A, 5 A ou des signaux de milliiamp de bas niveau.

• Les notes de courant varient de dizaines d'ampères à plusieurs milliers d'ampères.

4. Par environnement d'application

• Modèles intérieurs pour panneaux électriques.

• Modèles extérieurs ou encapsulés pour des environnements difficiles.

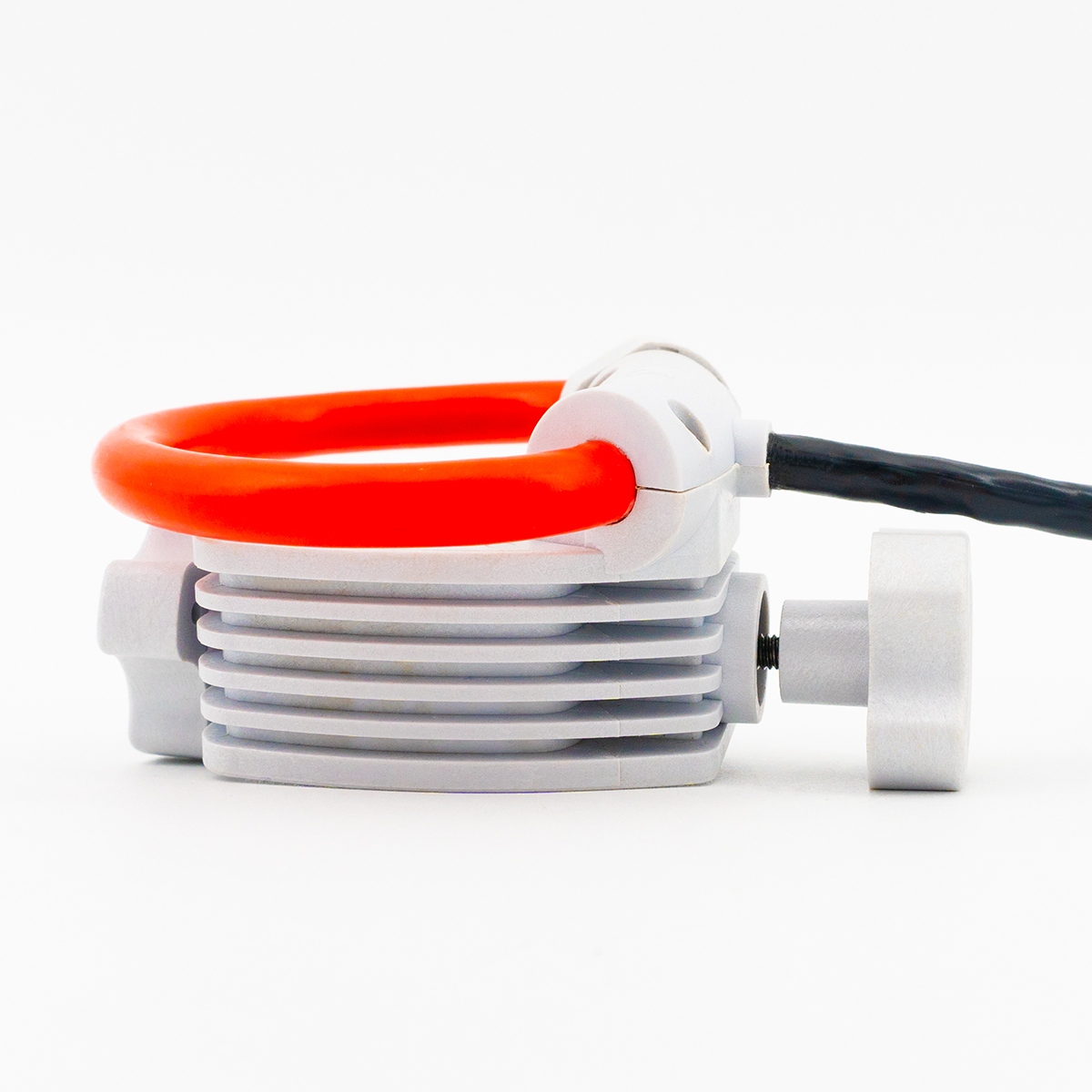

• Corers divisés de style corde flexible pour les grands bus ou les formes de conducteur irrégulières.

5. Scénarios d'application

6. Les transformateurs de courant de noyau divisé sont largement utilisés dans les systèmes électriques modernes où une installation facile et une surveillance en temps réel sont importantes:

7. Gestion de l'énergie du bâtiment
   Dans les bâtiments commerciaux et résidentiels, des CT de noyau divisé sont installés autour des circuits de branche ou des mangeoires pour mesurer la consommation d'énergie. Ils permettent aux gestionnaires des installations de surveiller la consommation d'énergie sans fermer la puissance, permettant le sous-étage et l'optimisation de l'énergie.

8. Surveillance des équipements industriels
   Les moteurs, les pompes, les systèmes CVC et d'autres charges industrielles peuvent être surveillées en continu avec des CT de noyau divisé. En détectant des modèles de courant anormaux, les appareils aident à identifier les surcharges, les déséquilibres de phase ou les premiers signes de défaillance de l'équipement.

9. Systèmes de distribution d'énergie
   Les CTS à noyau divisé sont souvent placés à l'intérieur de planches de commutation ou de panneaux de distribution pour fournir des données actuelles pour le contrôle de la supervision et les systèmes d'acquisition de données (SCADA). Cela soutient la stabilité de la grille et la sécurité opérationnelle.

10. Énergie renouvelable et microréseaux
    Dans les installations solaires ou éoliennes, la sortie de l'onduleur CTS à noyau divisé suivit la sortie de l'onduleur, l'intégration de la grille et l'équilibre de la charge. Leur installation non intrusive les rend idéaux pour la rénovation dans les systèmes de production distribués.

11. Centres de données et installations critiques
    Étant donné que les temps d'arrêt ne sont pas acceptables, les CT de noyau divisé permettent une installation sûre de dispositifs de surveillance sur les circuits en direct, assurant un fonctionnement continu lors de la collecte de données de charge essentielles.

12. Tests portables et audits
    Les inspecteurs électriques ou les ingénieurs utilisent souvent des CT de noyau divisé en serrage pour des mesures temporaires dans les audits énergétiques ou les tâches de dépannage.

Problèmes réels qu'ils résolvent

Le transformateur actuel de noyau divisé aborde plusieurs problèmes pratiques rencontrés dans la vie quotidienne et l'industrie:

1. Minimiser les temps d'arrêt
   Dans les hôpitaux, les usines ou les centres de données, l'arrêt de l'installation peut entraîner une perturbation majeure. Les CT de noyau divisé éliminent le besoin de pannes, assurant un fonctionnement continu.

2. Amélioration de l'efficacité énergétique
   En mettant de plus en plus l'accent sur la durabilité, les CT de base divisés aident à suivre la consommation à différents moments d'un bâtiment ou d'une usine. Les gestionnaires des installations peuvent identifier les déchets d'énergie, optimiser la distribution des charges et réduire les factures de services publics.

3. Amélioration de la sécurité
   En permettant une mesure de courant non intrusive, les électriciens évitent le contact direct avec les conducteurs vivants, ce qui réduit le risque d'accidents.

4. Détection précoce des défauts
   La surveillance des modèles de courant anormaux aide à détecter tôt les surcharges du moteur, les défauts de câblage ou les charges déséquilibrées. Cela empêche les dommages coûteux de l'équipement et réduit les dépenses de maintenance.

5. Évolutivité et flexibilité
   Dans l'expansion des entreprises ou des installations croissantes, des points de surveillance supplémentaires peuvent être installés rapidement sans reproduire, faisant de la division CTS de CTS une solution rentable.

6. Soutenir les grilles intelligentes et l'IoT
   Avec l'intégration dans les compteurs numériques ou les plates-formes IoT, les CT de base divisés fournissent des données en temps réel pour la gestion du réseau intelligent, la maintenance prédictive et les rapports d'énergie automatisés.

Conclusion et perspectives futures

Le Transformateur de courant central divisé est plus qu'un outil de mesure pratique - c'est un catalyseur clé de la gestion moderne de l'énergie, de la surveillance industrielle et des applications de réseau intelligent. Sa conception unique résout le vrai problème de l'installation de dispositifs de mesure actuels sans interruption de service, ce qui le rend indispensable dans les systèmes existants et nouveaux.

Pour l'avenir, les innovations dans les matériaux magnétiques, la conception compacte et l'électronique numérique intégrée amélioreront encore la précision, la bande passante et les fonctionnalités. L'intégration avec l'IoT, les plates-formes cloud et l'analyse prédictive élargiront son rôle dans l'efficacité énergétique, la fiabilité du réseau et le développement durable.

En bref, le CT de noyau divisé simplifie non seulement l'installation, mais joue également un rôle central dans les systèmes électriques plus sûrs, plus intelligents et plus efficaces, ce qui représente les exigences croissantes du monde énergétique d'aujourd'hui.
