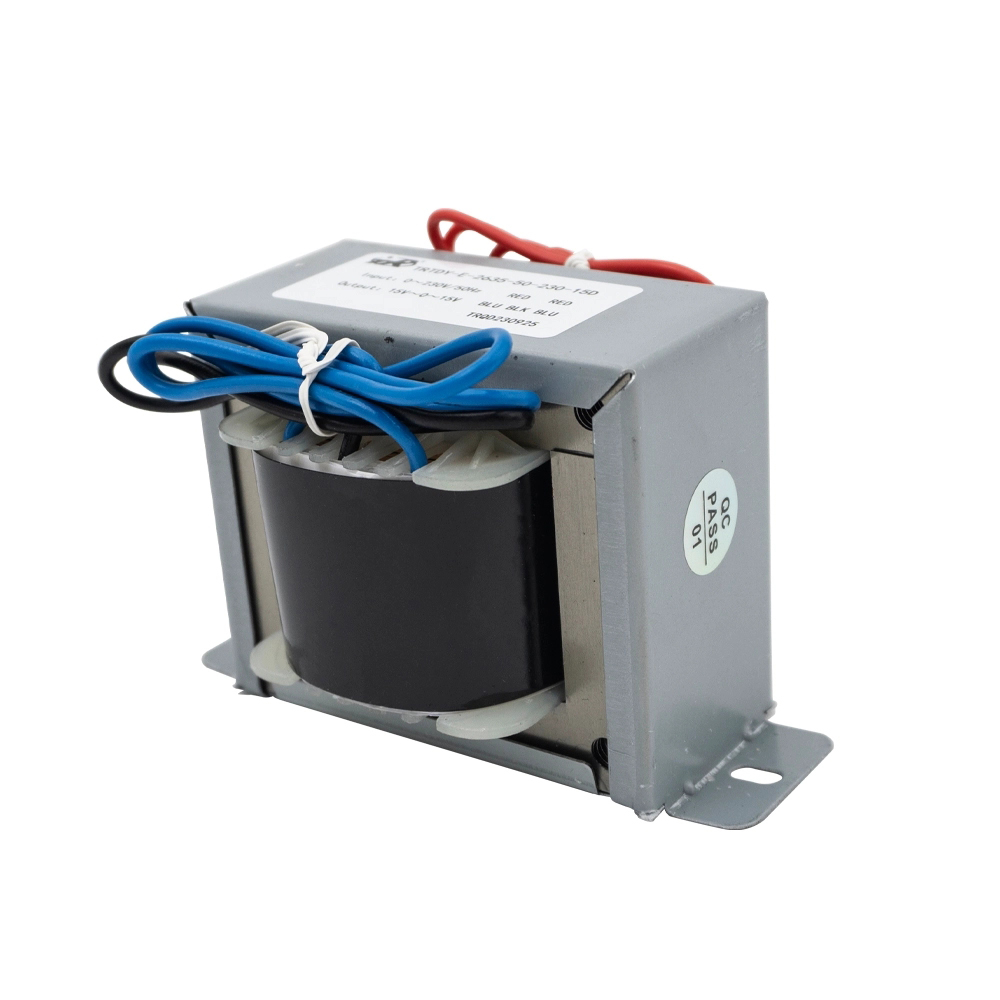

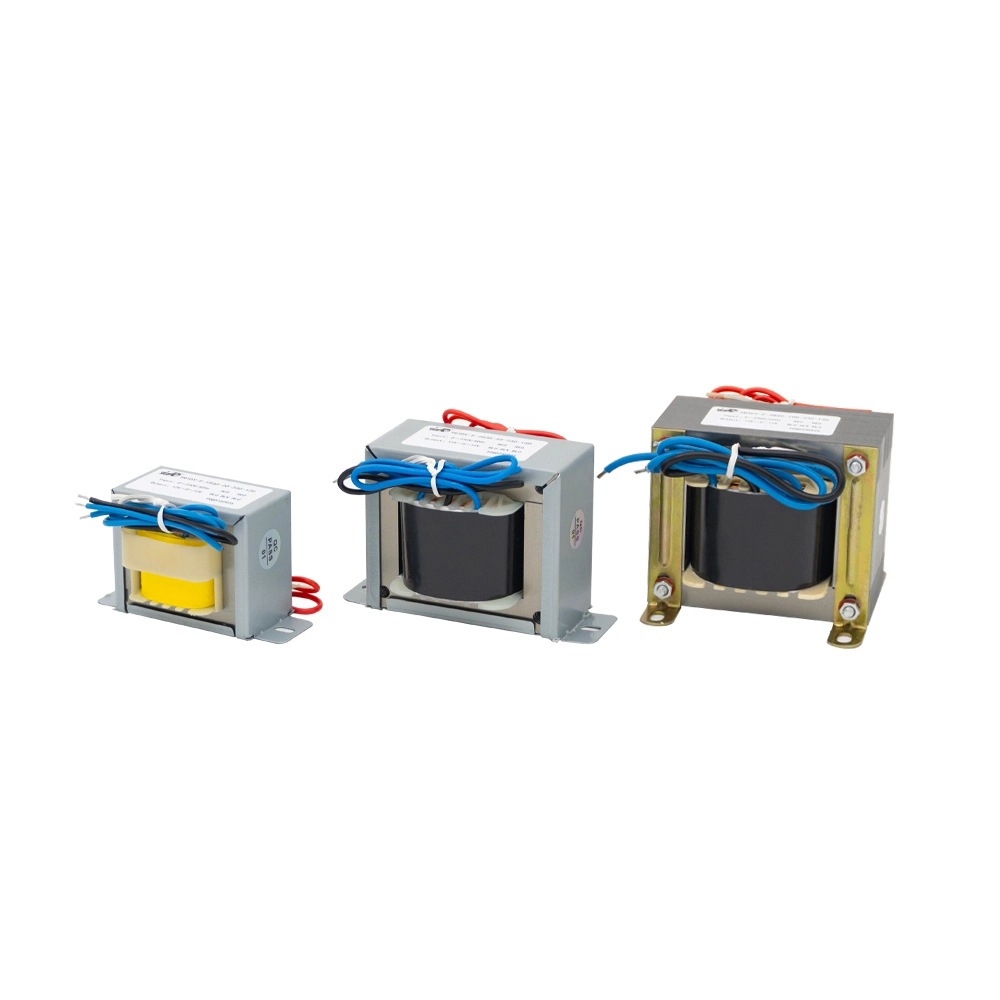

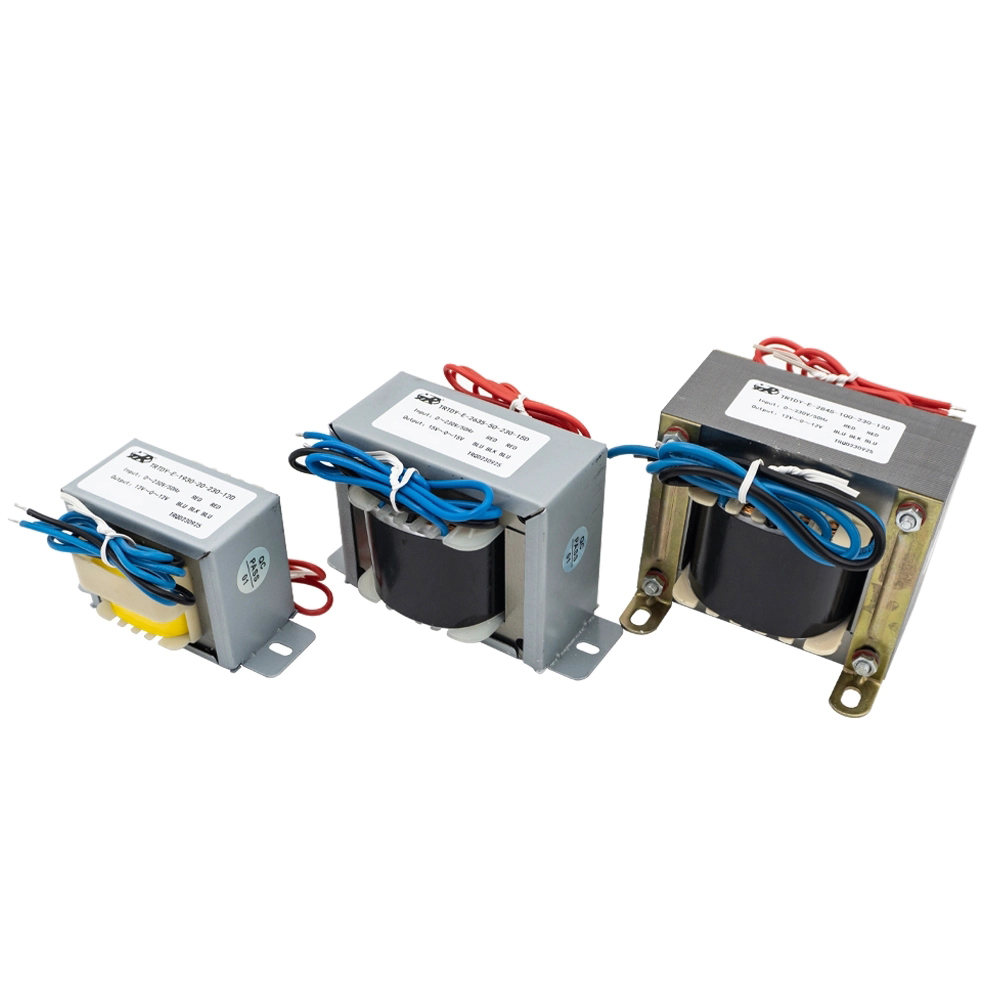

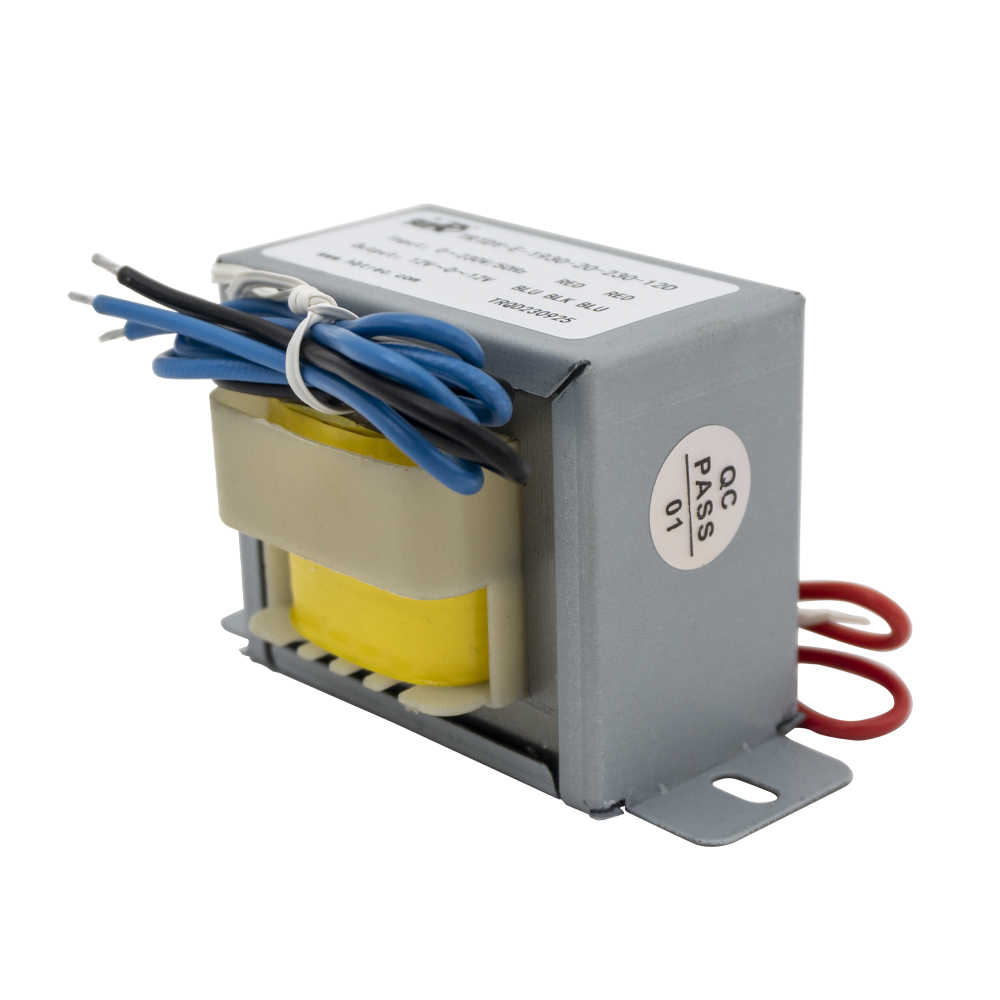

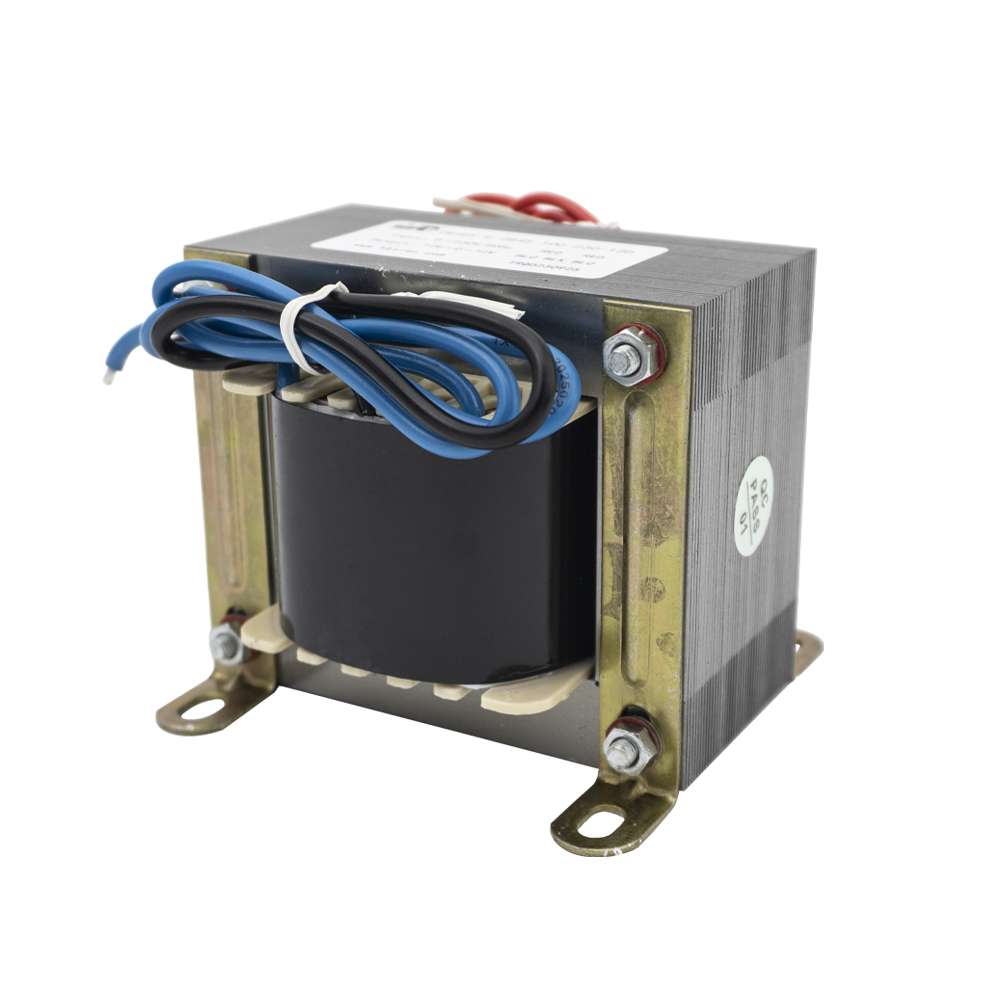

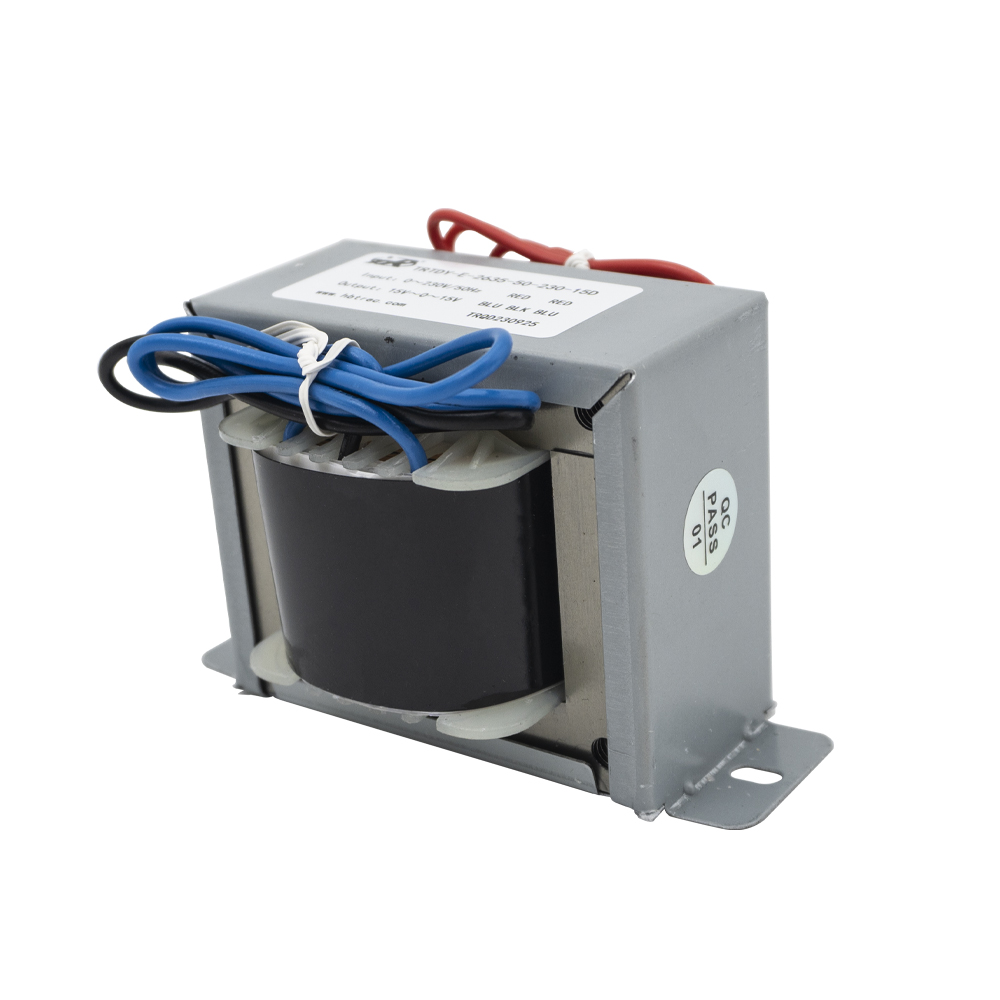

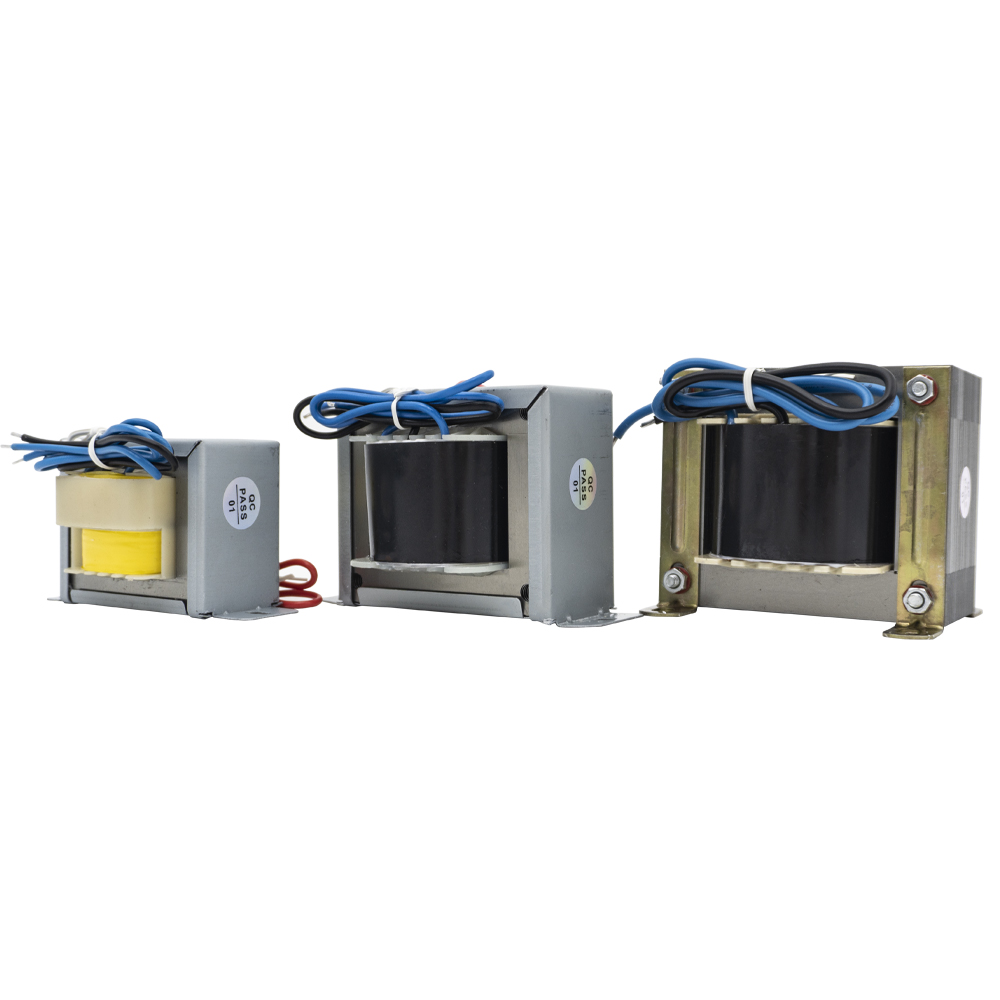

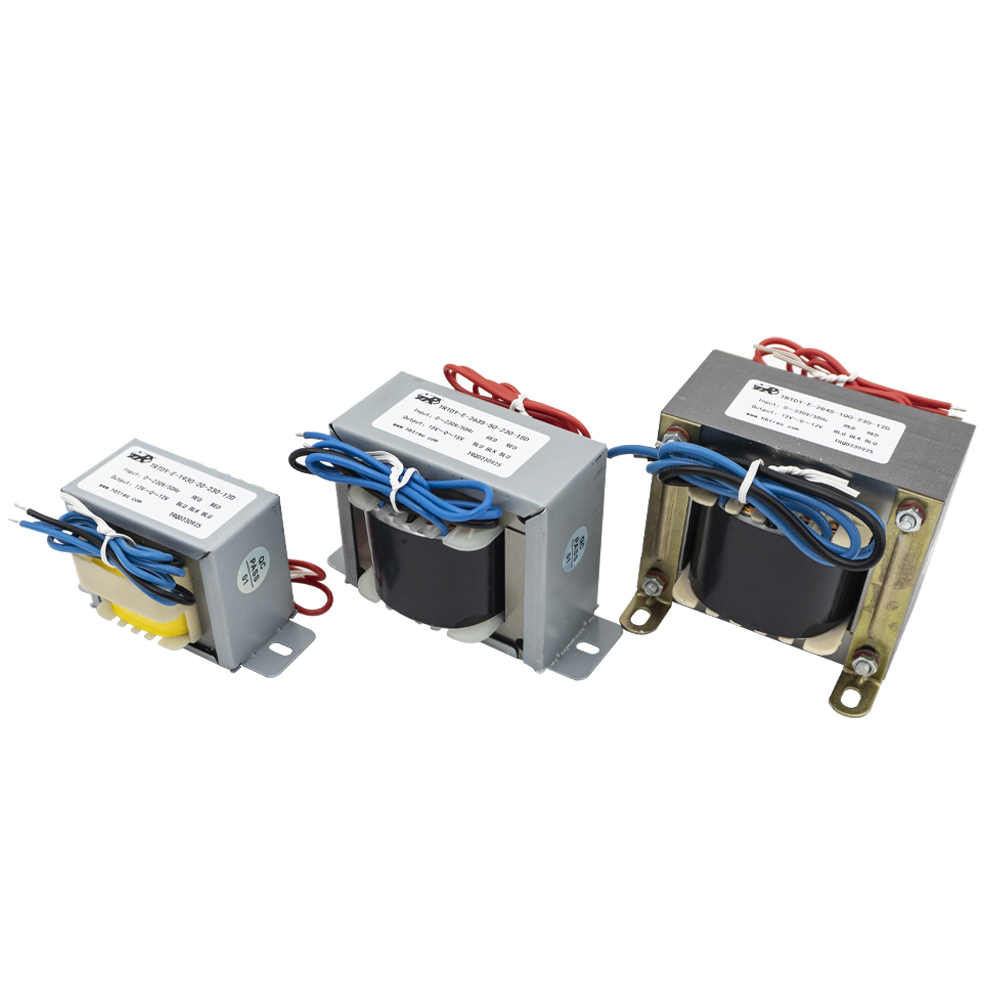

Transformateur électrique à clipser de type TRTDY-E EI, 1,5 VA-300 VA

Partager sur:

Transformateur électrique à clipser de type TRTDY-E EI, 1,5 VA-300 VA

Le transformateur monté sur clip de type EI est un type de transformateur de fréquence secteur. Son noyau est formé de tôles d'acier au silicium en forme de « E » et de « I » entrelacées, fixées par une pince métallique externe (pince à cheval). Cette structure offre une excellente résistance mécanique, de faibles vibrations et des caractéristiques de faible bruit, ainsi qu'une dissipation thermique efficace et une suppression efficace des fuites de champ magnétique. Il est largement utilisé dans les applications exigeant une stabilité et une fiabilité élevées, telles que les équipements audio de haute qualité, les instruments de précision et les systèmes de contrôle industriels, pour la conversion de tension et l'isolation électrique.

État de disponibilité:



enquête

Modèle:
TRTDY-E
Marque de produit:
TR

Caractéristiques du produit

* Faible perte à vide.

* Haute puissance de sortie.

* haute efficacité.

* faible montée en température.

Application du produit

Largement utilisé dans le climatiseur, l'acoustique, le micro-ondes, le four, l'amplificateur, l'échange SPC, l'alimentation UPS et le compteur d'alimentation, les équipements de toutes sortes d'électronique de machine, le traitement médical, l'industrie chimique, les postes et télécommunications, la filature, la science populaire.

Télécharger la feuille de tailles

Transformateur monté sur clip de type EI.pdf

Spécifications techniques (mm)

Paramètres du produit

Taper	Caractéristiques	Pouvoir (VIRGINIE)	A （mm）	B （mm）	C （mm）	D （mm）	E （mm）	F （mm）	Poids （kg）
AE 35	10×15	1,5VA	37	35	32	43-47	57	4	0.12
AE 35	10×18	2VA	37	38	32	43-47	55	4	0.14
AE 35	10×20	2,5VA	37	39	33	43-47	55	4	0.16
AE 41	13×15	2,5VA	43	34	35	53-56	67	4	0.16
AE 41	13×17	3VA conventionnel	43	37	35	52-54	65	4	0.18
AE 41	13×20	Conventionnel 5VA	43	40	35	53-55	65	4	0.22
AE 41	13×20 verticale	5VA	35	40	44	44-48	55	4	0.22
AE 41	13×25	6VA	43	45	35	52-54	63	4	0.27
AE 48	16×20	8VA	50	41	43	60-64	73	4	0.32
AE 48	16×24	Conventionnel 10VA	50	46	43	60-64	76	4	0.38
AE 48	16x24 verticale	10VA	43	45	51	52-56	67	4	0.38
AE 48	16x28	13VA	50	49	43	58-62	71	4	0.43
AE 48	16x28 verticale	13VA	43	49	51	52-56	65	4	0.43
AE 48	16x30	15VA	50	51	43	60-64	76	4	0.47
AE 48	16x30 verticale	15VA	43	51	51	54~58	68	4	0.47
AE 57	19x20	10VA	60	45	50	68-72	83	4	0.44
AE 57	19x25	Conventionnel 15VA	60	50	50	69-73	84	4	0.55
AE 57	19x25 verticale	15VA	50	50	61	67-71	81	4	0.55
AE 57	19x30	Conventionnel 20 VA	60	55	50	70-74	85	4	0.65
AE 57	19x30 verticale	20VA	50	54	61	66-70	81	4	0.65
AE 57	19x35	25VA	60	60	50	69-73	85	4	0.75
AE 66	22x28	Conventionnel 25 VA	69	56	59	78-82	94	4	0.81
AE 66	22x28 verticale	25VA	59	56	70	69-73	83	4	0.81
AE 66	22x33	Conventionnel 30 VA	69	63	59	80-84	95	4	0.93
AE 66	22x35	35VA	69	65	59	78-82	94	4	0.99
AE 66	22x38	Conventionnel 40 VA	69	68	59	79-83	94	4	1.1
AE 66	22x38 verticale	40VA	59	68	70	67-71	83	4	1.1
AE 76	26x35	Conventionnel 50VA	78	63	68	90-94	104	4	1.3
AE 76	26x40	70VA	78	68	68	88-92 trois trous	104	4	1.5
AE 76	26x45	Conventionnel 80VA	78	75	69	88-92 trois trous	103	4	1.7
AE 86	28x40	80VA	88	78	77	Support 70x62	/	4	1.8
AE 86	28x45	Conventionnel 100 VA	87	83	77	Support 70x67	/	4	2.0
AE 86	28x50	120VA	87	88	77	Support 70x72	/	4	2.2
AE 96	32x40	100VA	97	82	88	Support 80x65	/	5	2.3
AE 96	32x45	130VA	97	87	88	Support 80x70	/	5	2.6
AE 96	32x50	150VA	97	92	88	Support 80x75	/	5	2.9
AE 96	32x55	200VA	97	97	88	Support 80x80	/	5	3.1
AE 96	32x60	250VA	97	102	88	Support 80x85	/	5	3.4
AE 96	32x65	300VA	97	107	88	Support 80x90	/	5	3.7

Cette série de produits offre une variété de spécifications de paramètres adaptées aux exigences des clients, afin de répondre aux différents besoins d'application et d'installation.

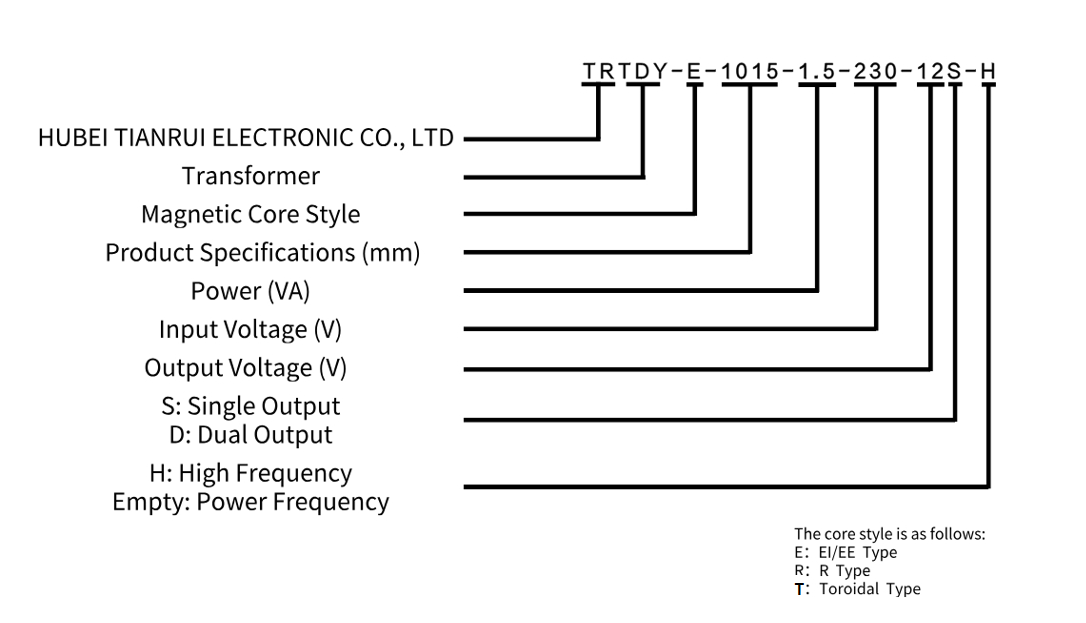

Règles de dénomination des modèles de produits
