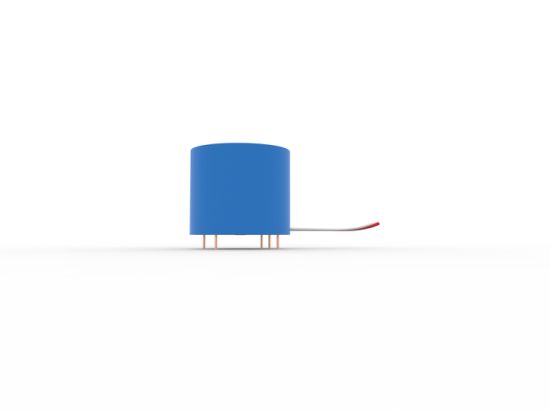

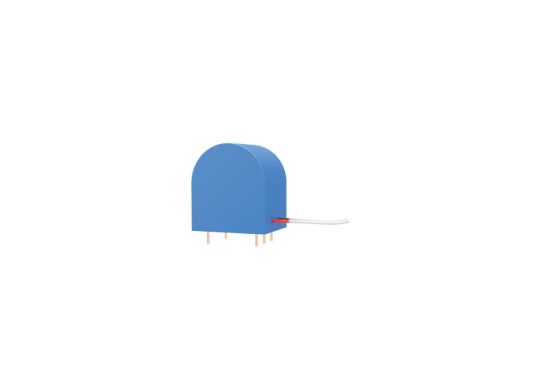

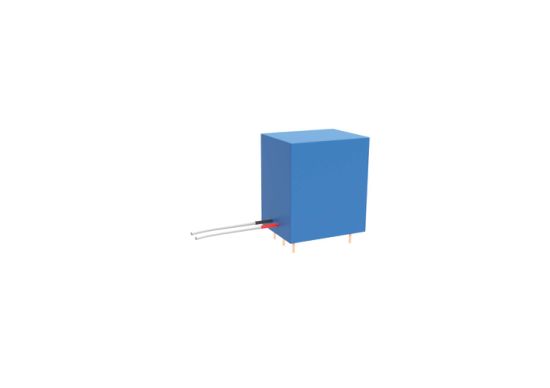

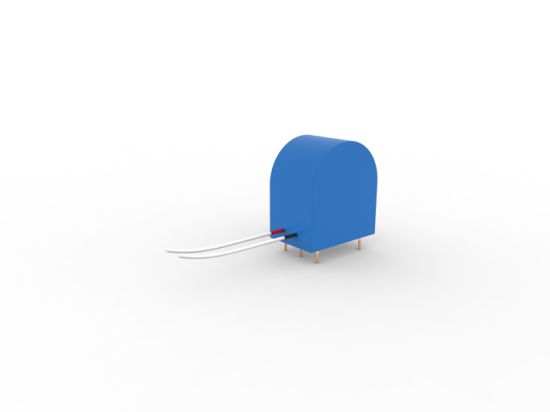

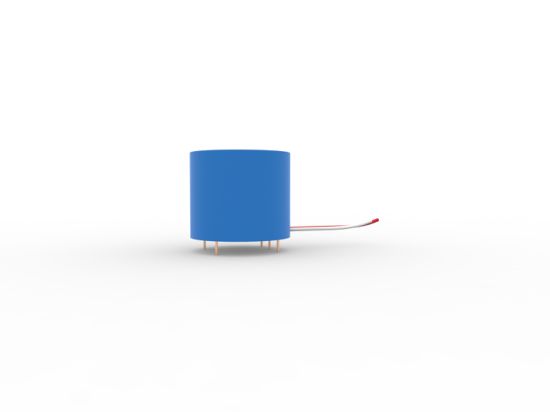

220kv-500kv Replay Protection Transformateur de courant d'acquisition de signal actuel

Transformateur de courant de protection moyenne-basse tension -Ce produit est utilisé pour l'acquisition de signaux, l'isolation et l'isolation de 220KV et plus et la protection de relais 500KV, et possède de fortes caractéristiques anti-saturation. -Il peut être utilisé pour la protection du transformateur pour la protection du système dans les classes de tension moyenne et basse dans les équipements de protection et d'automatisation des relais de système d'alimentation. Caractéristique principale Bonne linéarité , Large plage de travail, excellente cohérence Circuit électrique simple, fiable, aucune puissance de travail externe requise Forte capacité de surcharge, résistance instantanément insaturée 20 fois le courant nominal, instantanément insaturé Peut superposer 30% de forme d'onde de composant DC sans distorsionChangement isolé du courant mesuré directement en signal de tension Paramètre électrique Courant nominal d'entrée Iin:0-5A Courant de mesure maximum Imax:20×Iin Tension de sortie secondaire Vo:0-10 V Non-linéarité:Précision <±0,2%; Erreur de phase <±dix' La fréquence:45 à 1 500 Hz Impédance de charge de sortie:> 50 000Ω La resistance d'isolement:> 500mΩ
