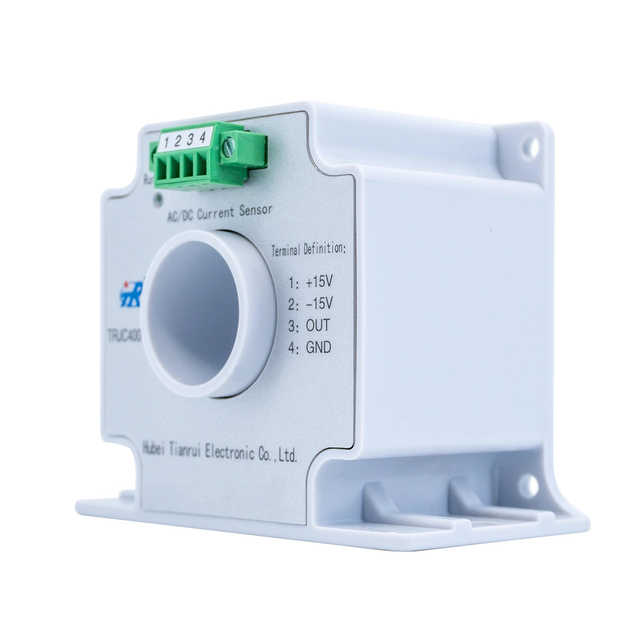

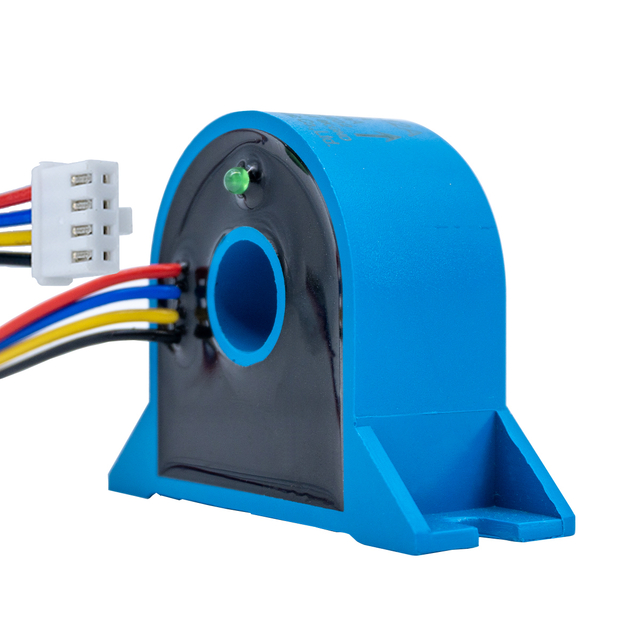

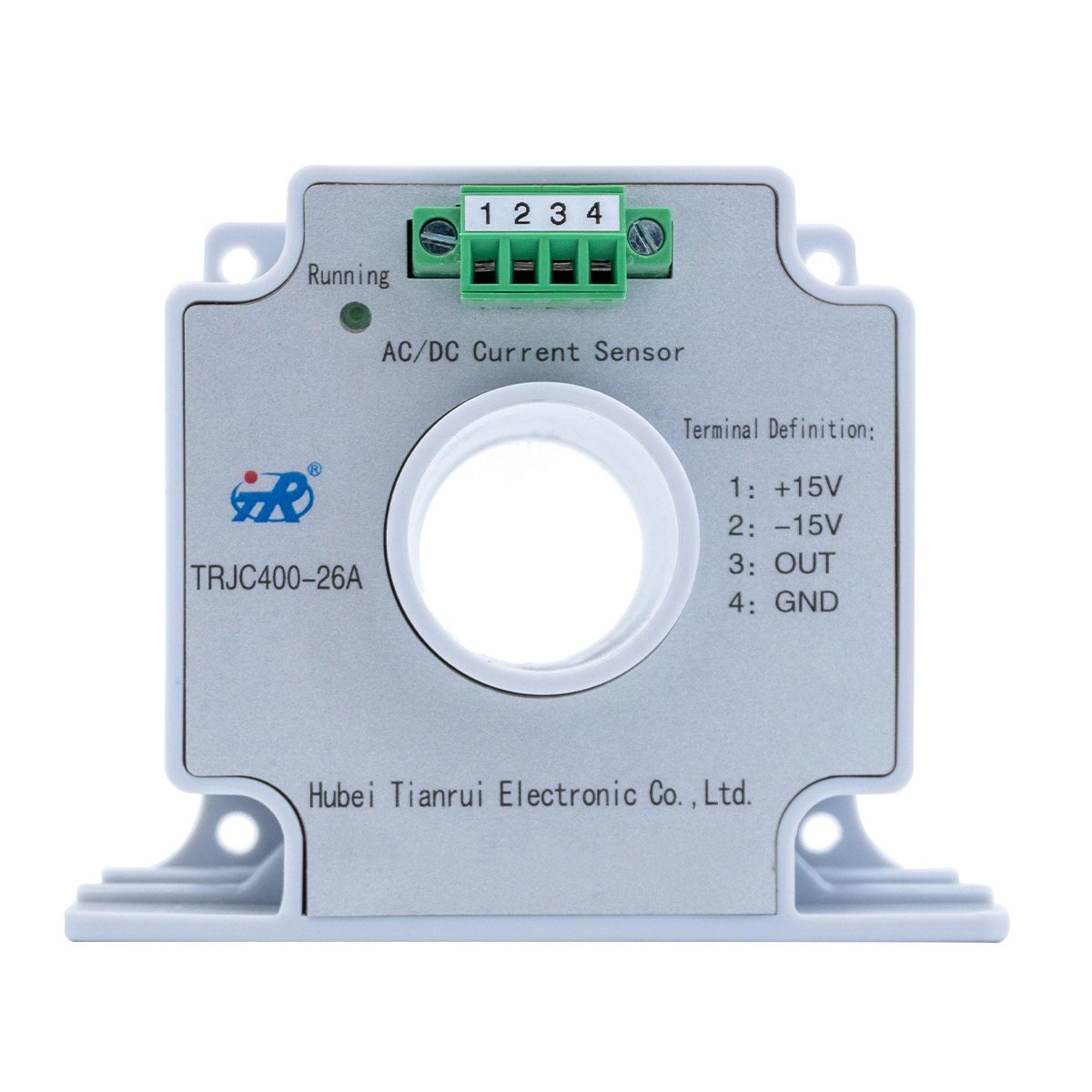

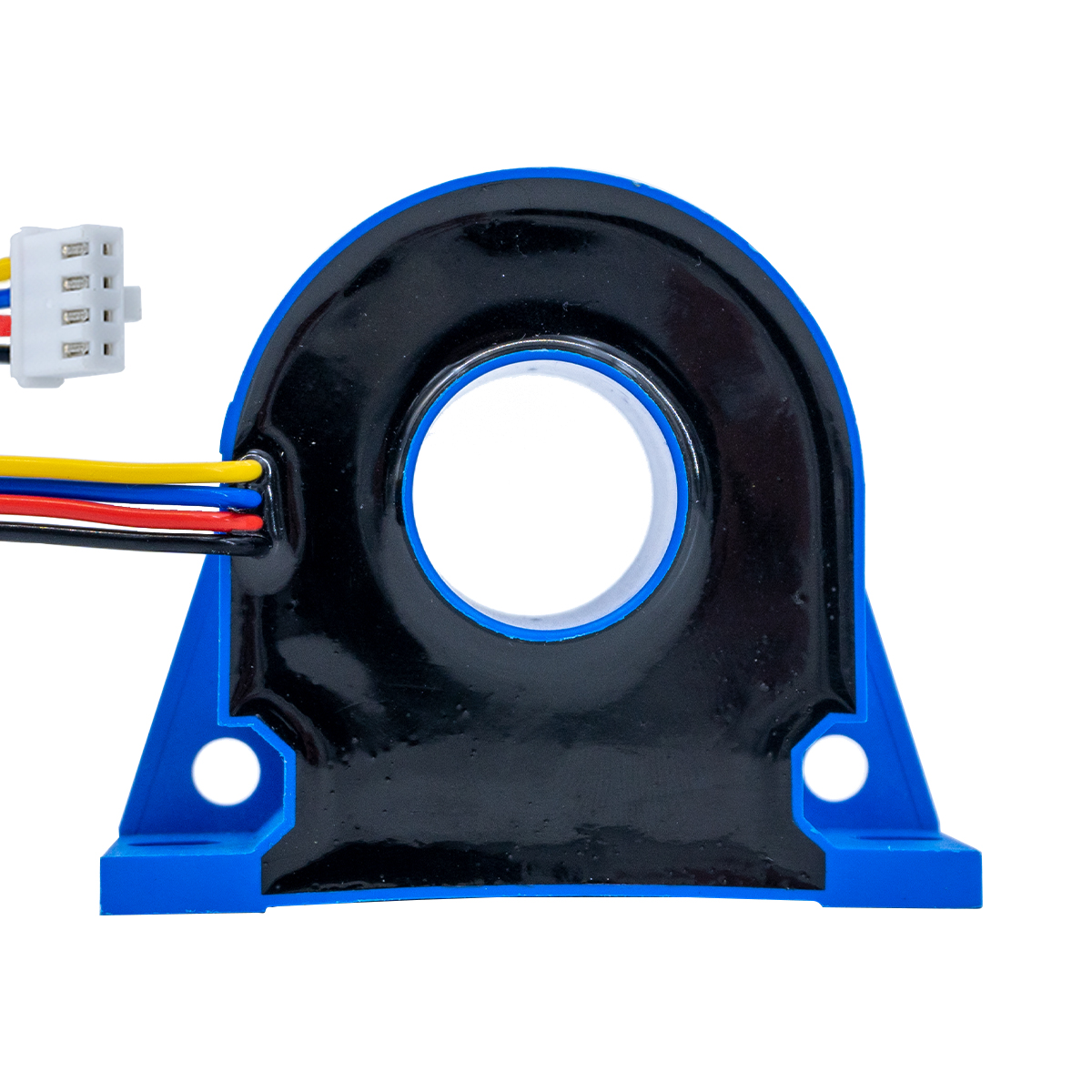

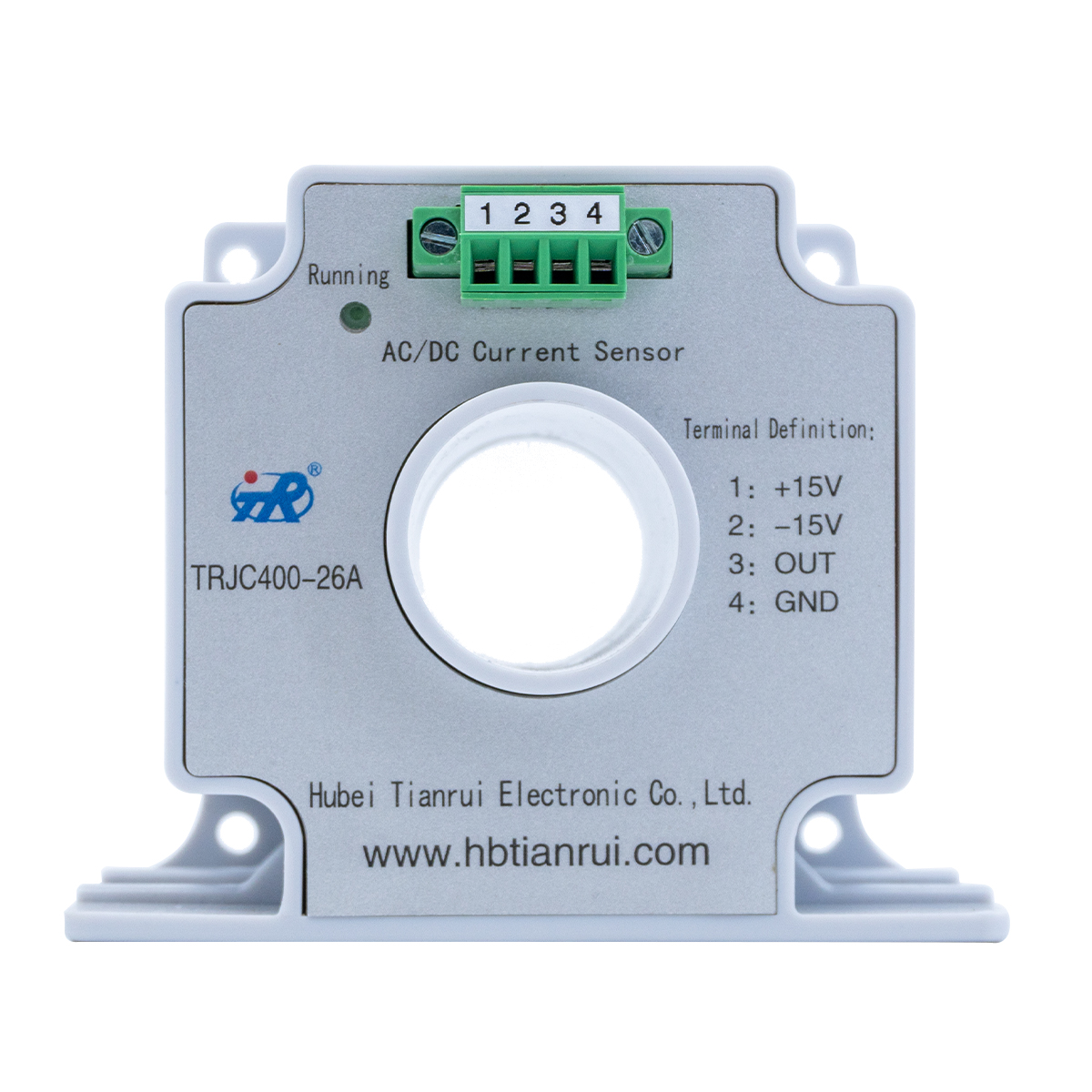

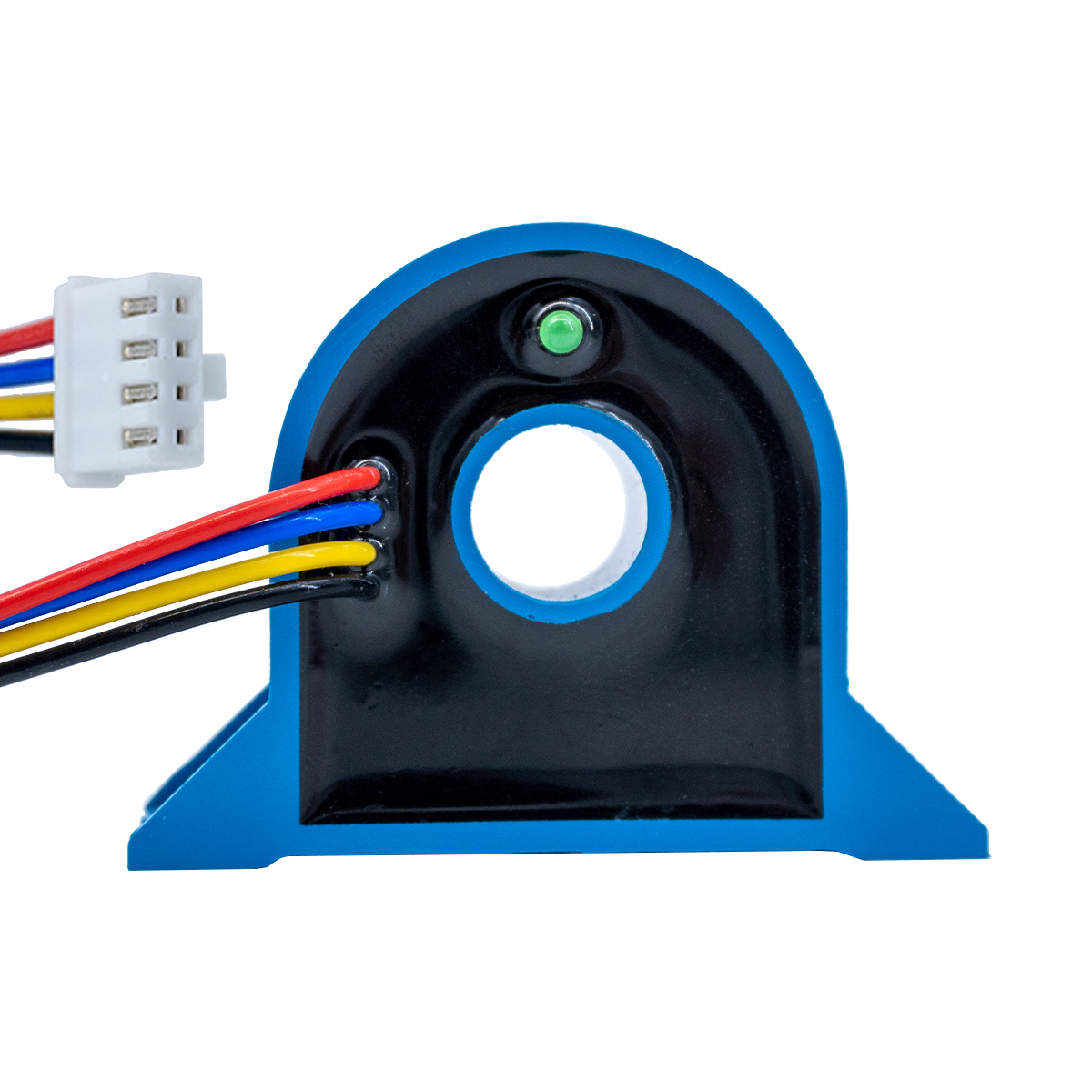

Capteur de courant de haute précision

Un fluxgate capteur de courant est un appareil très précis qui mesure les courants continus et alternatifs en exploitant les propriétés de saturation magnétique d'un noyau ferromagnétique. Son principe repose sur la courbe BH non linéaire du noyau. Une bobine d'excitation est entraînée par un signal alternatif haute fréquence, saturant le noyau de manière répétée dans les directions positive et négative. Lorsqu'un champ magnétique externe provenant du courant mesuré est présent, il crée une asymétrie dans le timing de saturation. Ce déséquilibre induit une composante harmonique spécifique dans une bobine de détection secondaire, qui est ensuite détectée et traitée avec précision pour calculer la valeur exacte du courant externe.

Caractéristiques du produit

1. Précision et résolution extrêmement élevées: Il offre une précision exceptionnelle, avec un décalage et une dérive de gain très faibles, capable de mesurer des courants infimes (dans la plage mA) même en présence de gros composants CC.

2. Excellente stabilité CC et faible bruit: Contrairement aux capteurs à effet Hall, le principe fluxgate offre une stabilité supérieure pour les mesures de courant continu et basse fréquence avec un bruit intrinsèque minimal.

3. Large bande passante: Bien qu'optimisés pour la précision, les capteurs fluxgate modernes maintiennent également une bonne bande passante, adaptée à la mesure précise des formes d'onde dynamiques du courant.

Applications courantes

Ces capteurs sont utilisés dans des applications exigeantes où la plus haute précision est primordiale :

1. Analyseurs de puissance de précision et équipements de test de laboratoire haut de gamme.

2. Équipement de test de batterie et surveillance des panneaux solaires, où la mesure exacte du courant est essentielle pour les calculs d'efficacité.

3. Systèmes d'imagerie médicale (par exemple, IRM) et instruments de recherche scientifique.
