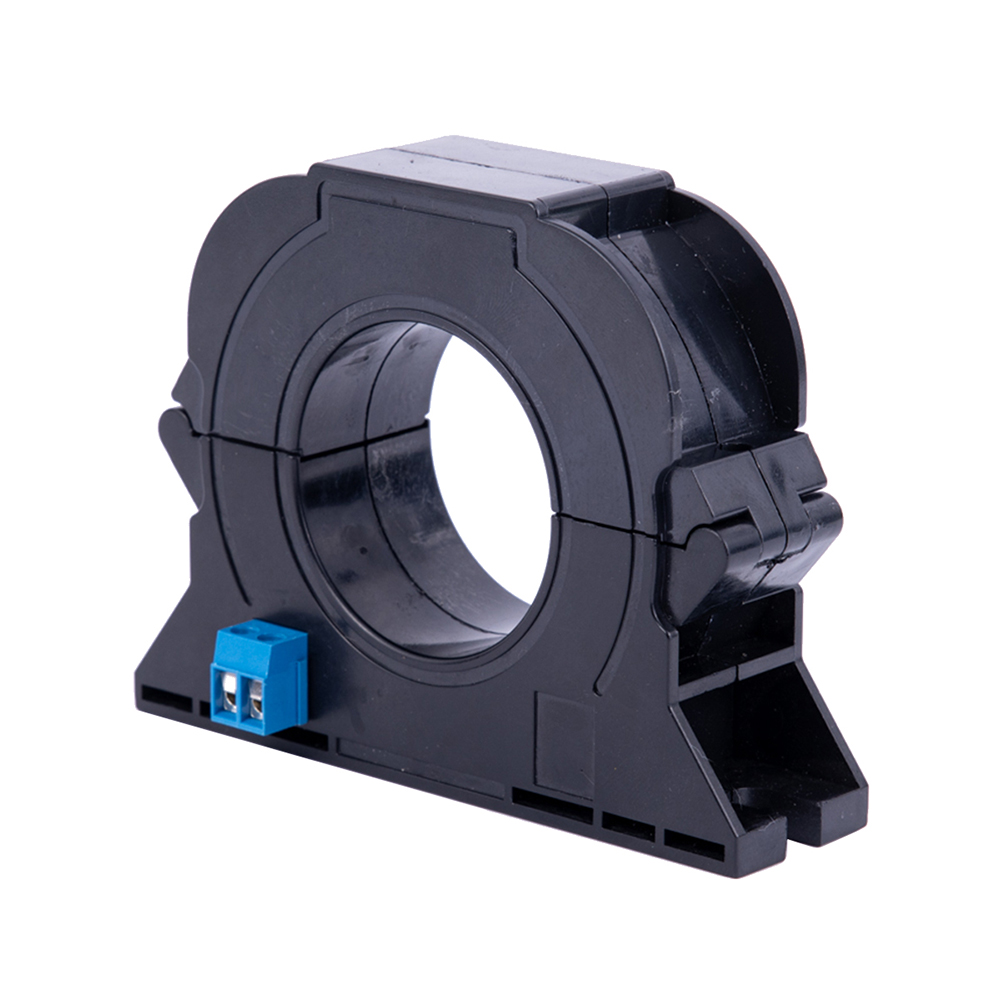

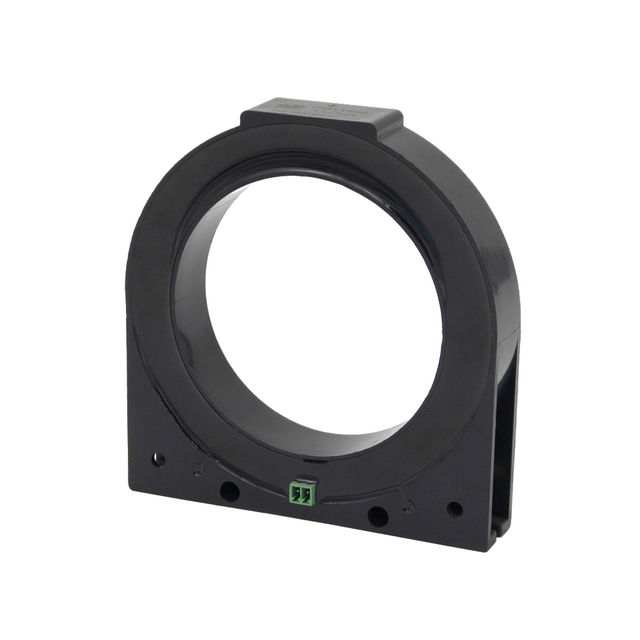

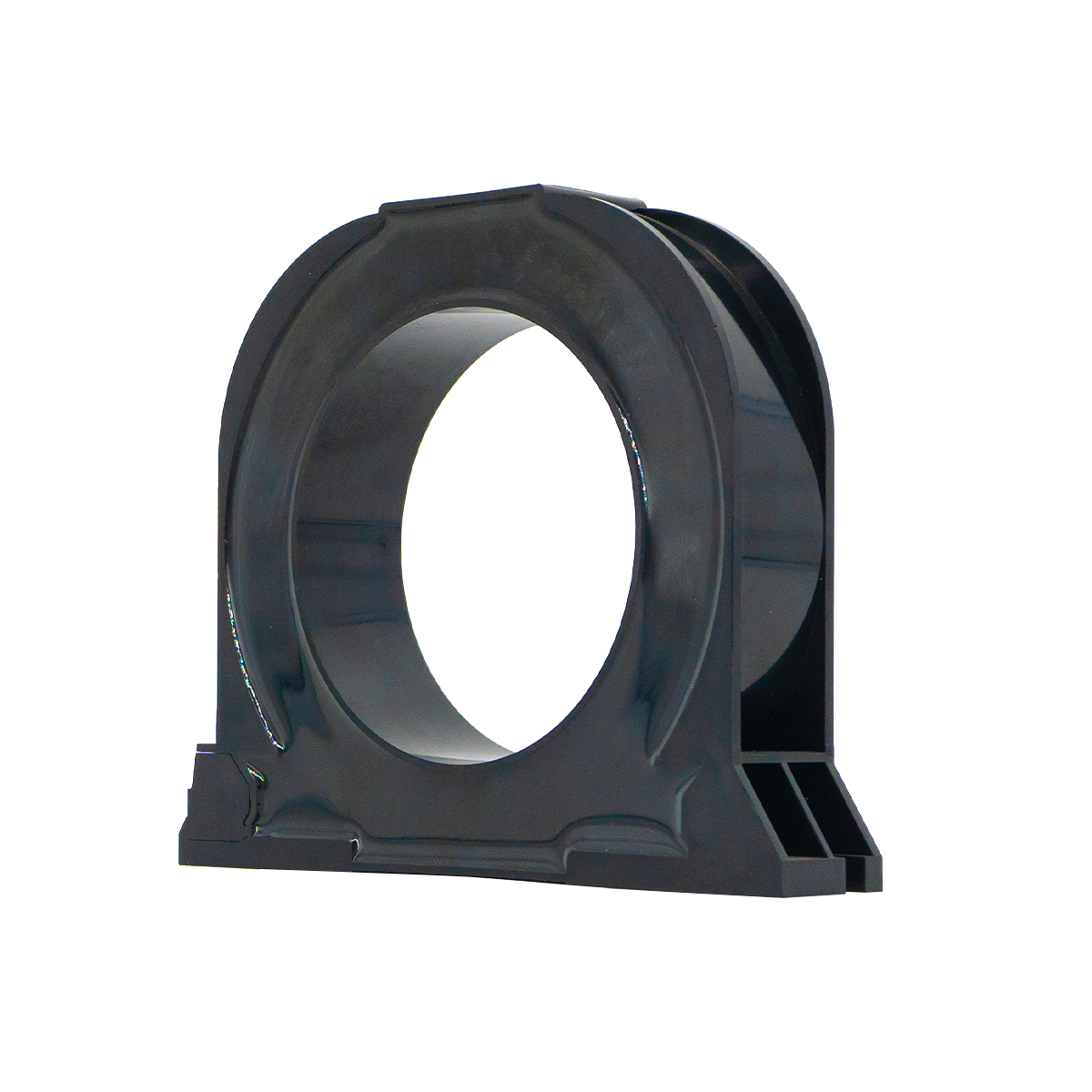

Transformateur de courant d'équilibre de noyau

A Transformateur de courant d'équilibre de noyau, également connu sous le nom de transformateur de courant homopolaire, est conçu dans un but spécifique : détecter les courants de fuite à la terre ou de défaut à la terre. Son principe repose sur la sommation vectorielle des champs magnétiques. Les trois conducteurs de phase (et le neutre, le cas échéant) traversent la fenêtre d'un seul noyau toroïdal (en forme d'anneau). Dans des conditions normales et équilibrées, les champs magnétiques générés par les courants triphasés s'annulent, ce qui entraîne un flux net nul dans le noyau et aucune sortie de l'enroulement secondaire. Cependant, si un défaut à la terre se produit, un courant de fuite (courant homopolaire) circule, créant un déséquilibre. Ce déséquilibre produit un champ magnétique net, qui induit alors un courant dans l'enroulement secondaire, signalant un défaut.

Caractéristiques du produit

1. Haute sensibilité au déséquilibre: Il est exceptionnellement sensible aux petits courants déséquilibrés (homologués), qui sont généralement manqués par les TC de mesure de phase standard, ce qui le rend idéal pour la détection des défauts à la terre.

2. Insensible aux charges équilibrées: Il ignore délibérément les courants de charge triphasés normaux, même les plus élevés, tant qu'ils sont équilibrés. Cela évite les déclenchements intempestifs.

3. Dispositif de protection spécialisé: Sa seule fonction est la protection de la sécurité, et non la mesure de l'énergie ou la surveillance de la charge.

Applications courantes

Le CBCT est un élément clé des systèmes de sécurité électrique :

1. Protection contre les défauts de terre dans les circuits moteurs, les appareillages de commutation et les systèmes de distribution d'énergie.

2. Composant principal des relais de défaut à la terre (GFR) et des disjoncteurs de fuite à la terre (ELCB).

3. Protéger l'équipement et le personnel contre les dangers de défaillance de l'isolation dans des installations telles que les installations industrielles et les opérations minières.
