TRKLS-R
TR
Aperçu du produit

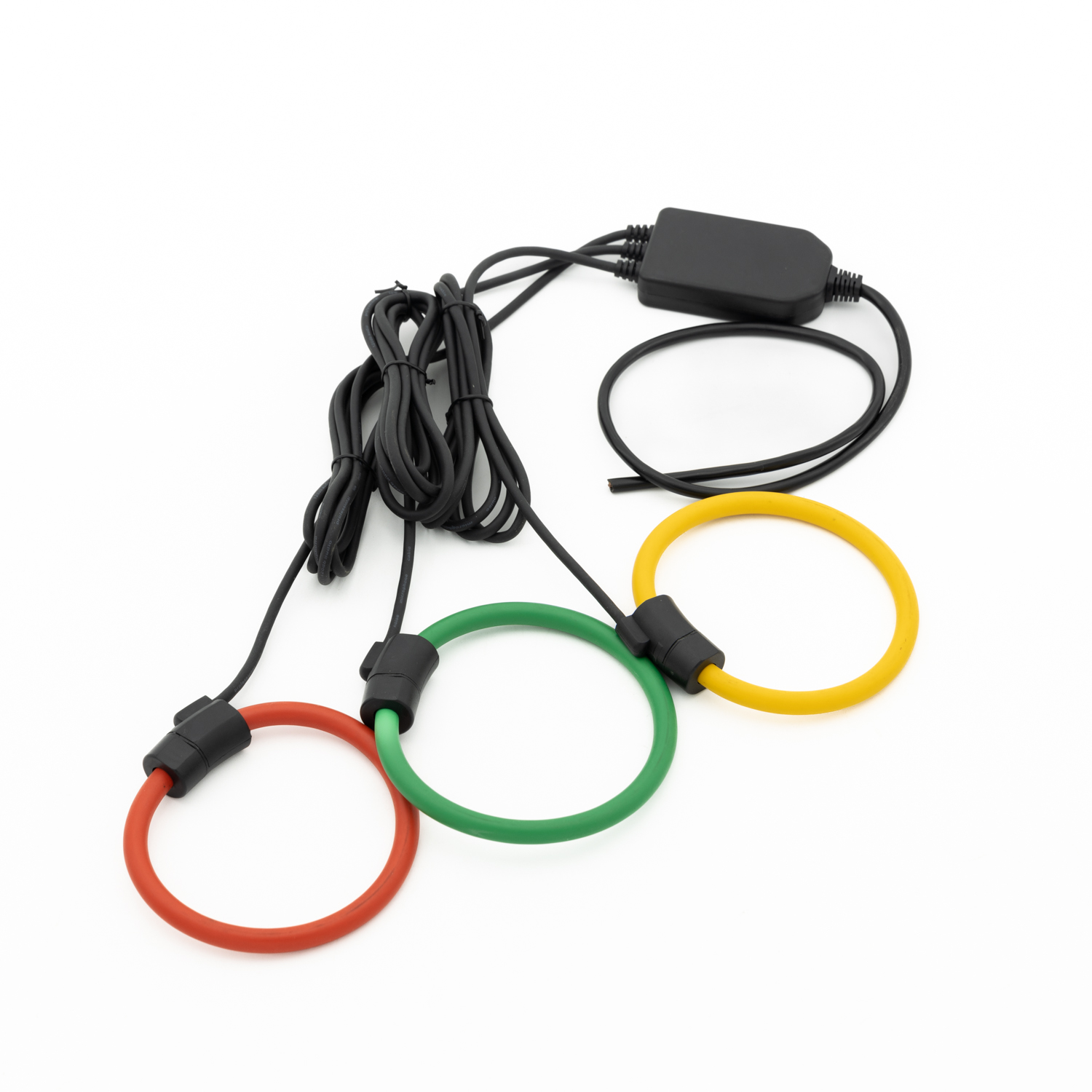

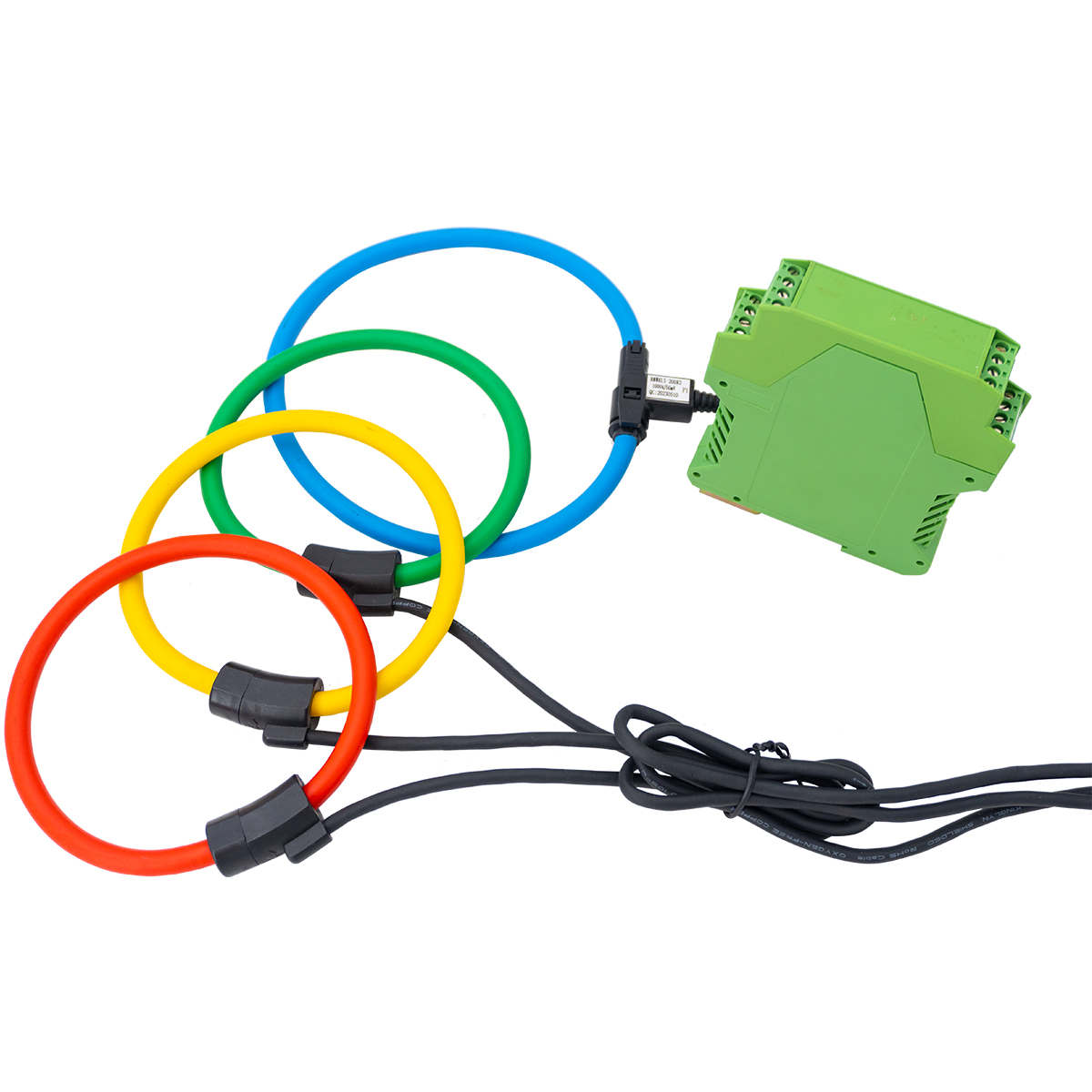

La bobine a une excellente capacité de réponse transitoire, pas d'hystérésis et de phénomène magnétique et de saturation, une large plage de mesure, une grande précision et une large plage de réponse en fréquence. La structure du noyau divisé, la courtepointe en caoutchouc en silicone flexible et le squelette, peuvent être utilisées pour mesurer le courant des conducteurs de grande taille ou de forme irrégulière. La bobine nécessite très peu d'espace d'installation, un poids léger, une installation simple et pratique, et pas besoin d'endommager le conducteur. Il est largement utilisé dans la mesure de gros courants où le courant de mesure traditionnel de CT ne peut pas être utilisé normalement.
Application du produit
Mesure des signaux de courant alternatif à courant élevé (tels que le courant de court-circuit); mesure des signaux d'impulsion avec des valeurs de pointe élevées (comme le courant de foudre); Analyse des signaux de courant harmoniques; Mesure du courant des machines de soudage électrique (telles que le soudage de résistance); mesure des courants de conducteur irréguliers (par exemple: mesure du courant ferroviaire); Mesure de l'instrument, transformateurs du compteur de serrage (par exemple: mesurer les conducteurs avec des dimensions irrégulières).
Données techniques
Paramètres électriques | Niveau de tension de fonctionnement | 0,4 / 0,66 / 0,72kV | Classe de précision | 0,5 % (position centrale verticale de la bobine) |
Sortie nominale secondaire | 1A | Erreur de phase | ≤ 60'(45Hz ~ 65Hz) | |
Surcharge Multiple | 1,2 fois | Bande passante de réponse | 30 Hz ~ 5 kHz | |
Linéarité | ≤ 0,2 % (10 % ~ 120 %IPN) | Charge maximale | 0,5Ω | |
Alimentation intégrateur | +12 V CC à alimentation unique | Résistance d'isolation | ≥1000 MΩ/500 V CC | |
Courant de décalage (dérive nulle) | Ip=0A Ta=25℃ @ ≤ 10mA | Dérive de température | ≤ 200 ppm/℃ | |
Consommation d'énergie | 5W | Diamètre de la bobine | Défini par le client | |
Paramètres mécaniques | Matériau de la coque | PC, ignifuge/94-V0 | Câblage secondaire | Fil blindé (longueur ≤ 3 m) |
Squelette et surface | Caoutchouc de silicone | Méthode d'installation | Type de rail standard 35 mm | |
Environnement opérationnel | Température ambiante | -45 ℃ ~ +85 ℃ | Altitude | ≤4000 m |
Humidité relative | ≤ 90 % HR à 25 ℃ | Autre | Pas de gaz corrosif là où vous travaillez |

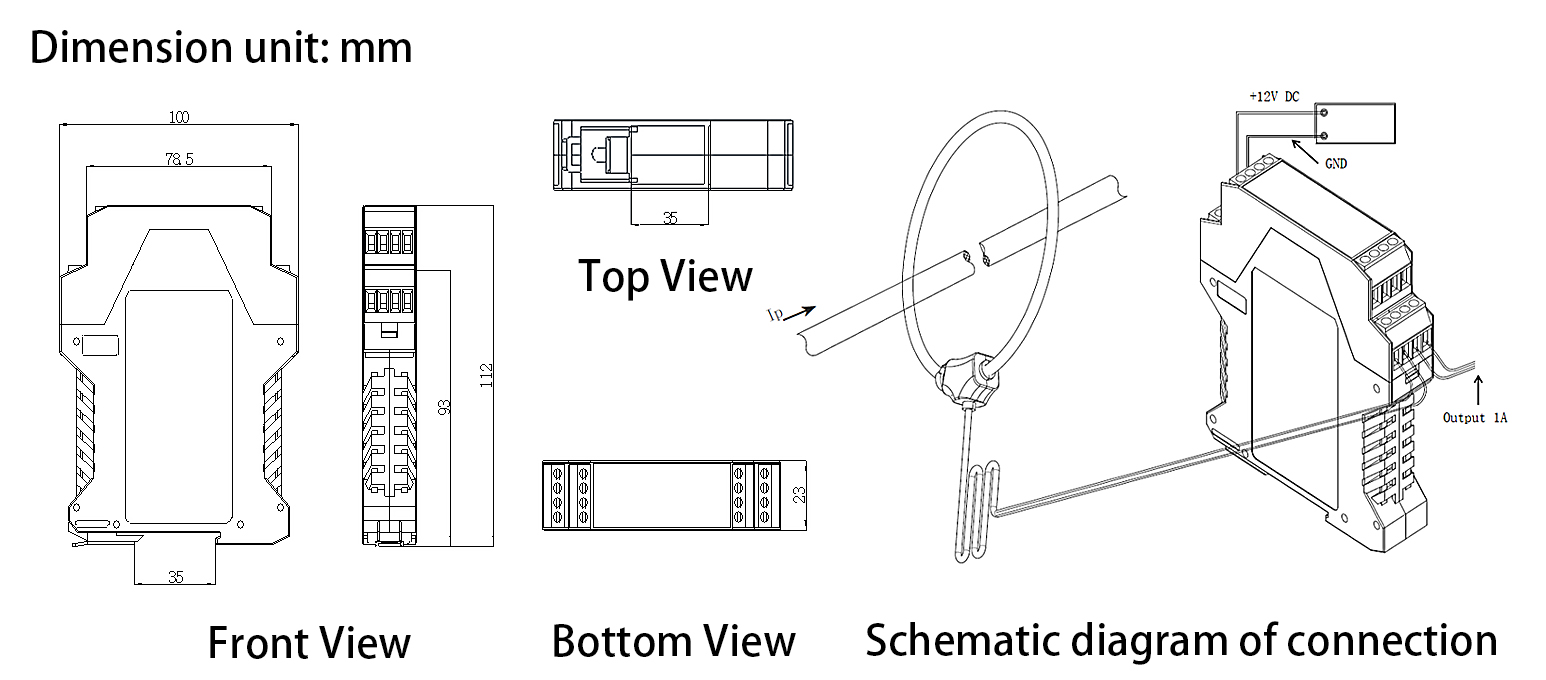

Dimensions hors tout
Aperçu du produit
La bobine a une excellente capacité de réponse transitoire, pas d'hystérésis et de phénomène magnétique et de saturation, une large plage de mesure, une grande précision et une large plage de réponse en fréquence. La structure du noyau divisé, la courtepointe en caoutchouc en silicone flexible et le squelette, peuvent être utilisées pour mesurer le courant des conducteurs de grande taille ou de forme irrégulière. La bobine nécessite très peu d'espace d'installation, un poids léger, une installation simple et pratique, et pas besoin d'endommager le conducteur. Il est largement utilisé dans la mesure de gros courants où le courant de mesure traditionnel de CT ne peut pas être utilisé normalement.
Application du produit
Mesure des signaux de courant alternatif à courant élevé (tels que le courant de court-circuit); mesure des signaux d'impulsion avec des valeurs de pointe élevées (comme le courant de foudre); Analyse des signaux de courant harmoniques; Mesure du courant des machines de soudage électrique (telles que le soudage de résistance); mesure des courants de conducteur irréguliers (par exemple: mesure du courant ferroviaire); Mesure de l'instrument, transformateurs du compteur de serrage (par exemple: mesurer les conducteurs avec des dimensions irrégulières).
Données techniques
Paramètres électriques | Niveau de tension de fonctionnement | 0,4 / 0,66 / 0,72kV | Classe de précision | 0,5 % (position centrale verticale de la bobine) |
Sortie nominale secondaire | 1A | Erreur de phase | ≤ 60'(45Hz ~ 65Hz) | |
Surcharge Multiple | 1,2 fois | Bande passante de réponse | 30 Hz ~ 5 kHz | |
Linéarité | ≤ 0,2 % (10 % ~ 120 %IPN) | Charge maximale | 0,5Ω | |
Alimentation intégrateur | +12 V CC à alimentation unique | Résistance d'isolation | ≥1000 MΩ/500 V CC | |
Courant de décalage (dérive nulle) | Ip=0A Ta=25℃ @ ≤ 10mA | Dérive de température | ≤ 200 ppm/℃ | |
Consommation d'énergie | 5W | Diamètre de la bobine | Défini par le client | |
Paramètres mécaniques | Matériau de la coque | PC, ignifuge/94-V0 | Câblage secondaire | Fil blindé (longueur ≤ 3 m) |
Squelette et surface | Caoutchouc de silicone | Méthode d'installation | Type de rail standard 35 mm | |
Environnement opérationnel | Température ambiante | -45 ℃ ~ +85 ℃ | Altitude | ≤4000 m |
Humidité relative | ≤ 90 % HR à 25 ℃ | Autre | Pas de gaz corrosif là où vous travaillez |
Dimensions hors tout
