TRKLS-R
TR

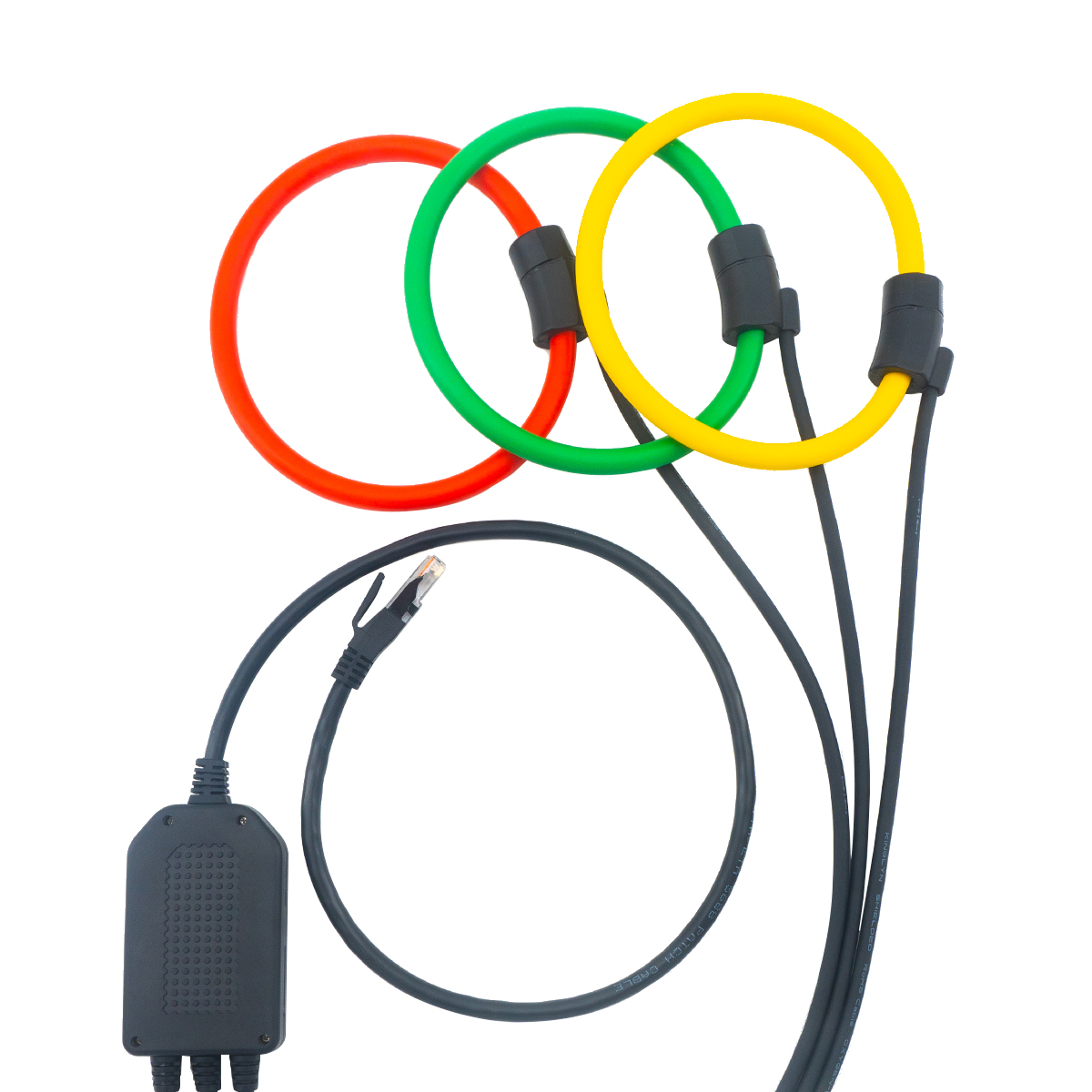

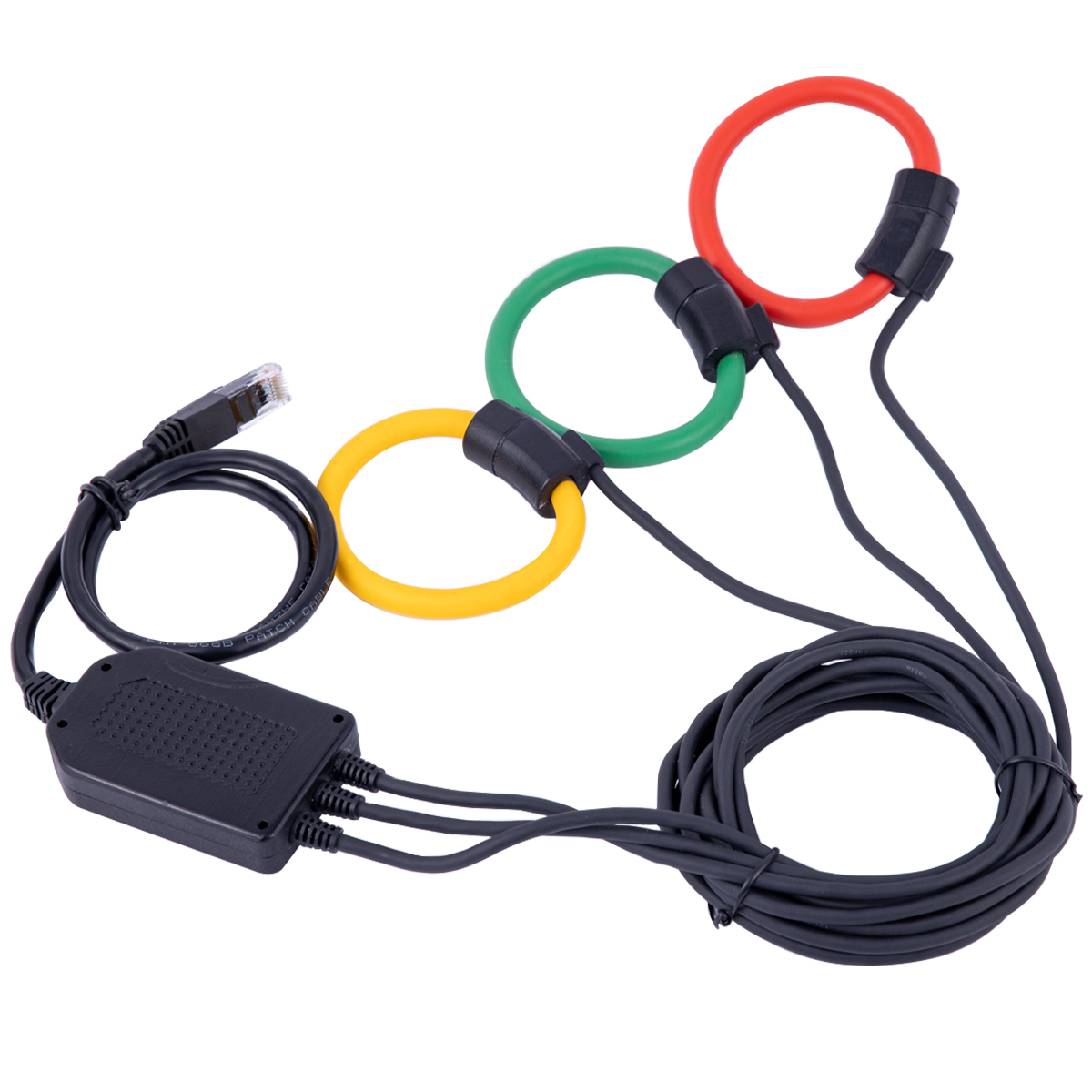

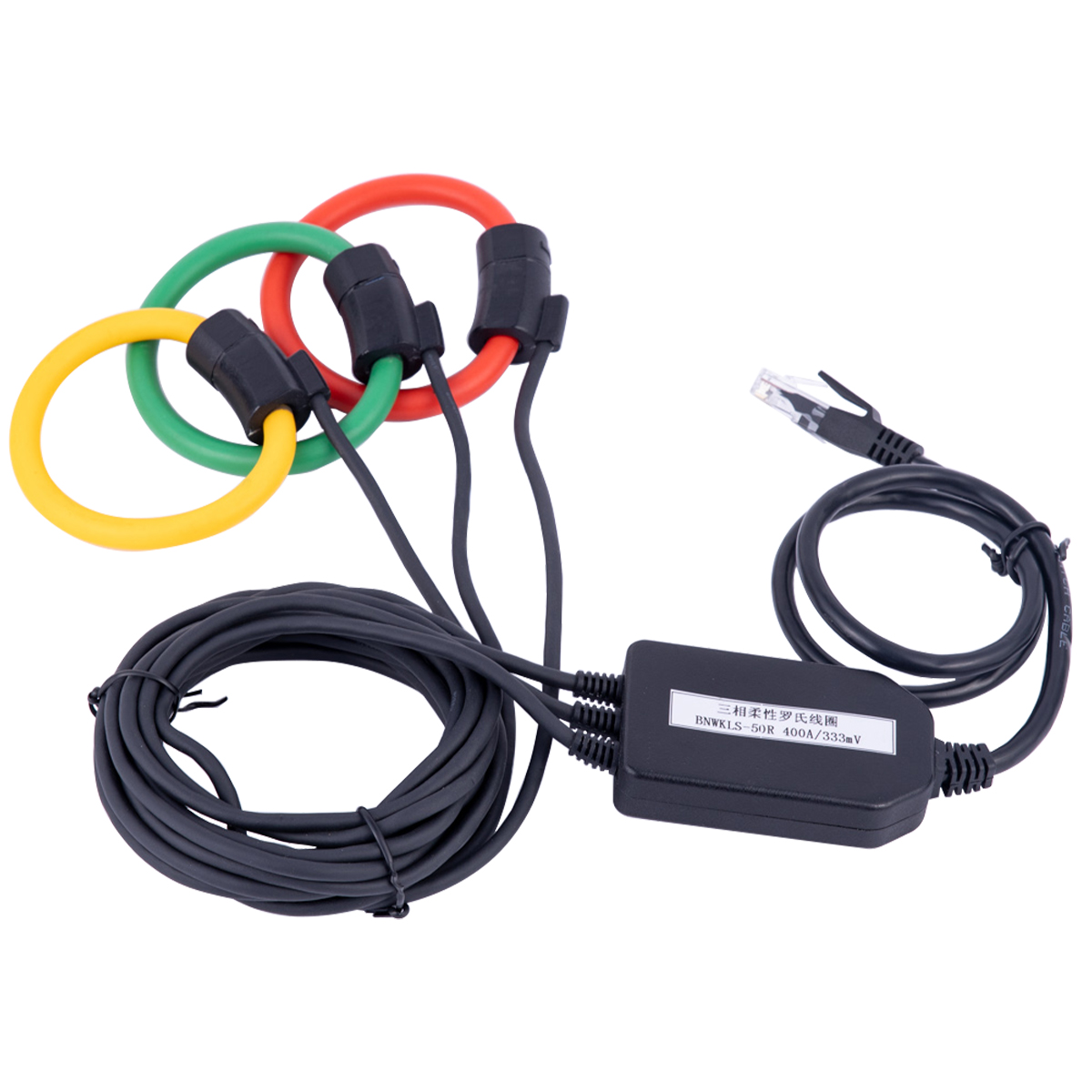

Aperçu du produit
La bobine a une excellente capacité de réponse transitoire, pas d'hystérésis et de phénomène magnétique et de saturation, une large plage de mesure, une grande précision et une large plage de réponse en fréquence. La structure du noyau divisé, la courtepointe en caoutchouc en silicone flexible et le squelette, peuvent être utilisées pour mesurer le courant des conducteurs de grande taille ou de forme irrégulière. La bobine nécessite très peu d'espace d'installation, un poids léger, une installation simple et pratique, et pas besoin d'endommager le conducteur. Il est largement utilisé dans la mesure de gros courants où le courant de mesure traditionnel de CT ne peut pas être utilisé normalement.
Caractéristiques du produit

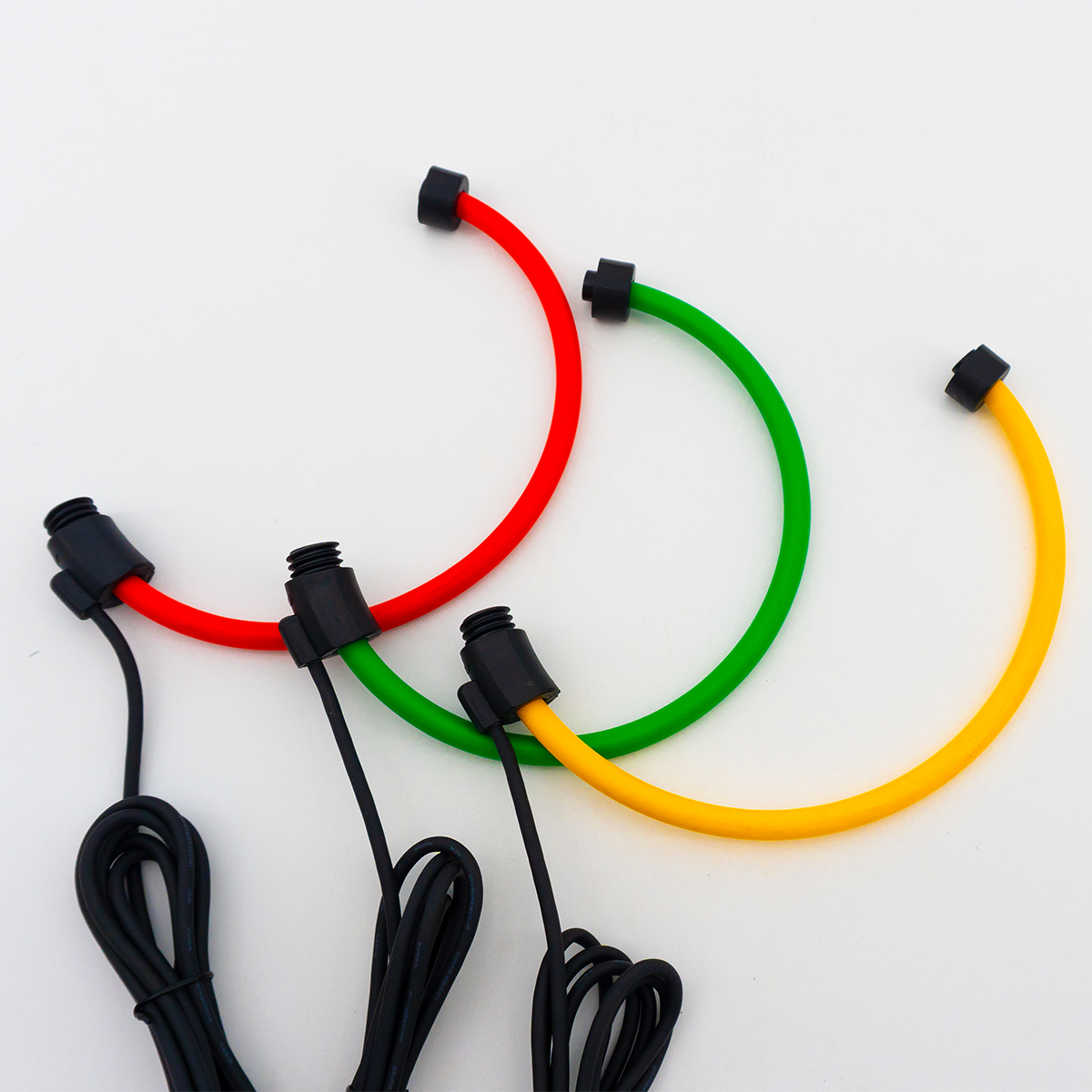

* Structure à noyau divisé, facile à installer sur site et facile à utiliser. Installation ou retrait rapide et facile sans déconnecter le câble primaire testé, efficace pour des tests de courant sûrs et faciles.
* Conception de structure flexible, peut détecter le courant d'un conducteur primaire irrégulier.
* Faible tension de sortie, haute linéarité, large plage de fréquence, pas de saturation (sans intégrateur).
* La sortie secondaire adopte un câble réseau à terminal cristal RJ45 et la longueur peut être personnalisée selon les exigences du client.
Application du produit
Mesure des signaux de courant alternatif à courant élevé (tels que le courant de court-circuit); mesure des signaux d'impulsion avec des valeurs de pointe élevées (comme le courant de foudre); Analyse des signaux de courant harmoniques; Mesure du courant des machines de soudage électrique (telles que le soudage de résistance); mesure des courants de conducteur irréguliers (par exemple: mesure du courant ferroviaire); Mesure de l'instrument, transformateurs du compteur de serrage (par exemple: mesurer les conducteurs avec des dimensions irrégulières).
Paramètres du produit
Paramètres électriques | Plage de mesure principale | 10A ~ 10kA | Niveau de tension de fonctionnement | 0,4 / 0,66 / 0,72kV |
Tension de sortie secondaire | 0 ~ 3V | Classe de précision | 1% (avec intégrateur) | |
Gamme linéaire | 5% ~ 120% | Bande passante de réponse | 1 Hz ~ 1 MHz | |
Alimentation intégrateur | +5 V CC à alimentation unique | Résistance d'isolation | ≥1000 MΩ/500 V CC | |
Capacité de charge de l'intégrateur | > 10kΩ | Fil secondaire | Sortie de prise modulaire RJ45 | |
Paramètres mécaniques | Matériau de la coque | PC, ignifuge/94-V0 | Méthode d'installation | Type de rail standard 35 mm |
Bobine de bobine et couvercle du compteur | Caoutchouc de silicone | Classe de protection | IP65 | |
Environnement opérationnel | Température ambiante | -45 ℃ ~ +85 ℃ | Altitude | ≤4000 m |
Humidité relative | ≤ 90 % HR à 25 ℃ | Autre | Pas de gaz corrosif là où vous travaillez |

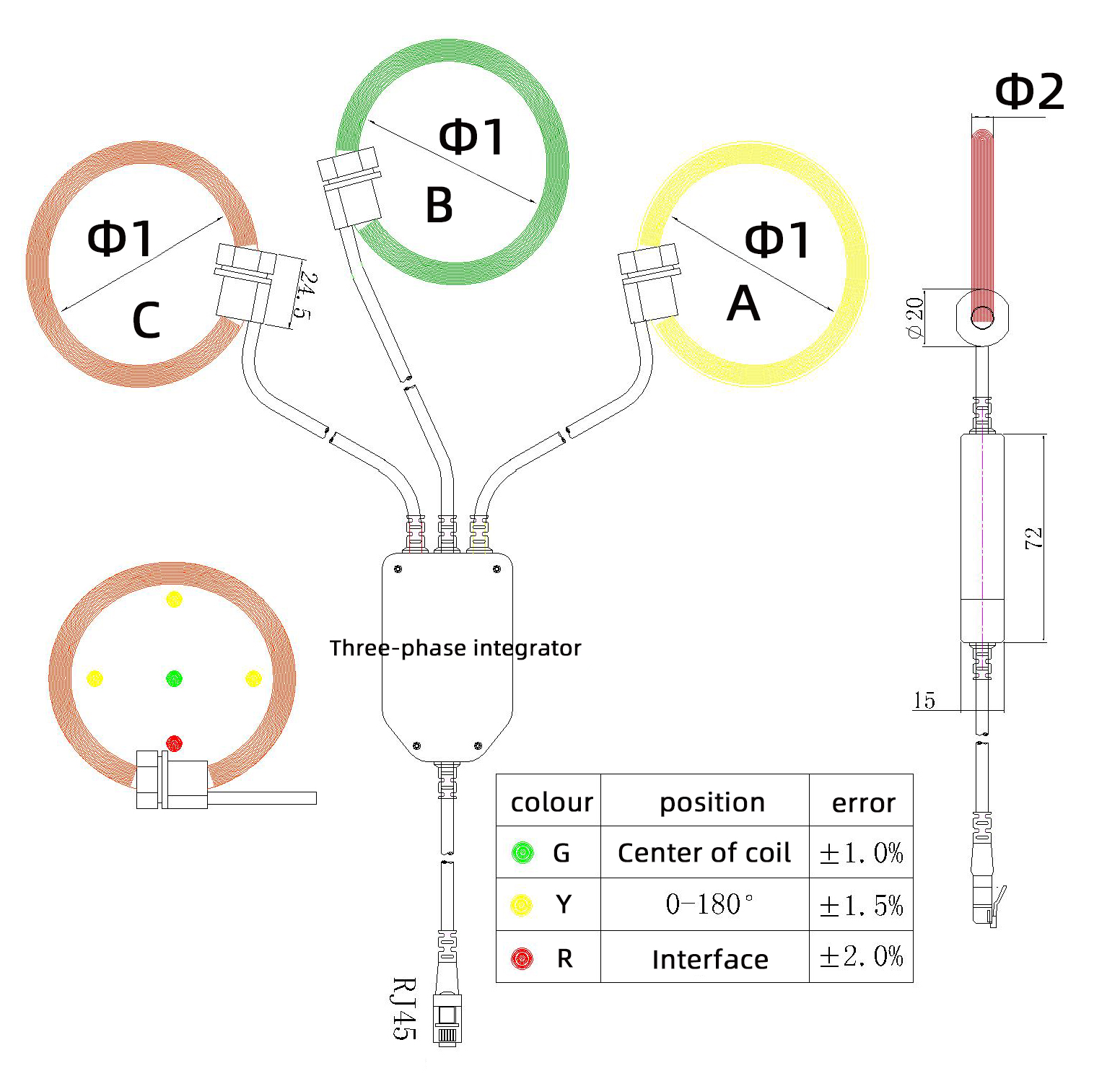

Valeur et dimension typiques
Modèle de produit No. | Entrée nominale | Sortie nominale | Classe de précision | Dimensions (mm) | |
Φ1 | Φ2 | ||||
Trkls-50r | 400A |
333mV (avec intégrateur) | 0.5 1 | 50 | 10 |
Trkls-80r | 800A | 80 | 10 | ||
Trkls-150r | 1200A | 150 | 10 | ||

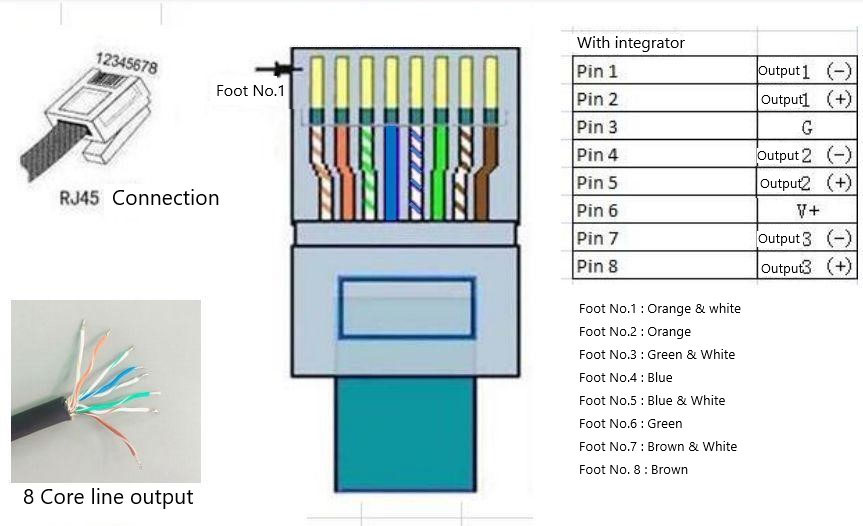

Définition de la prise à tête cristal RJ45
