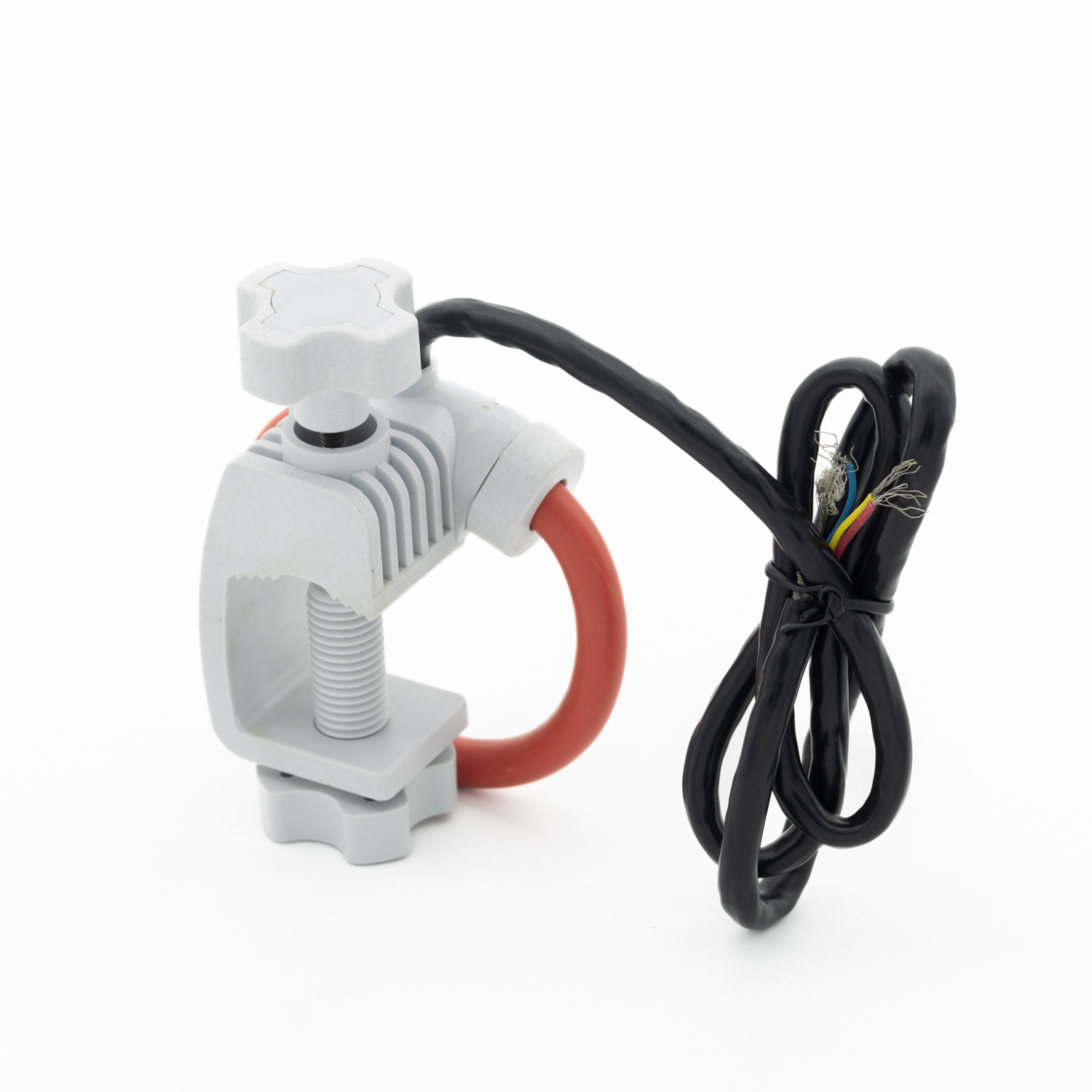

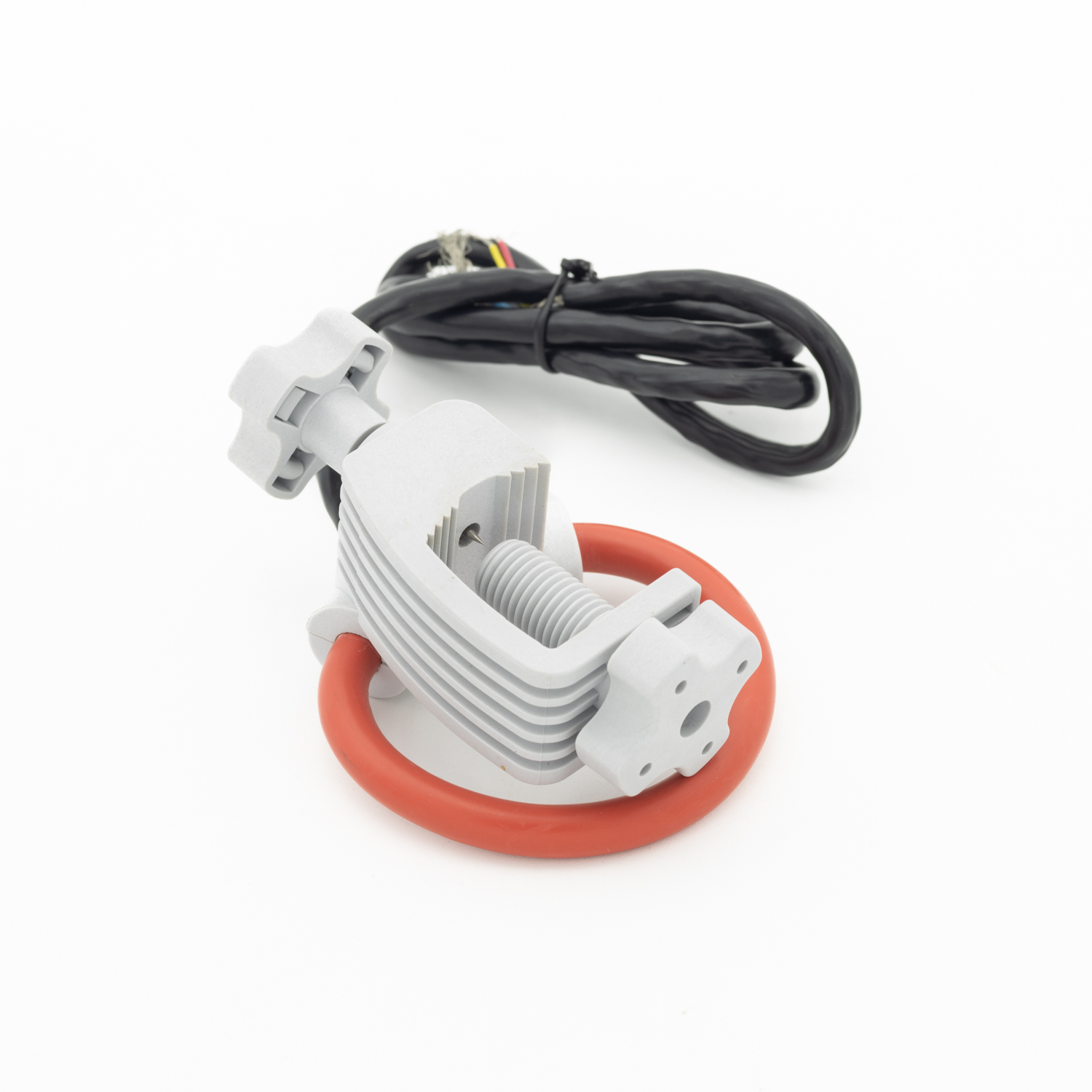

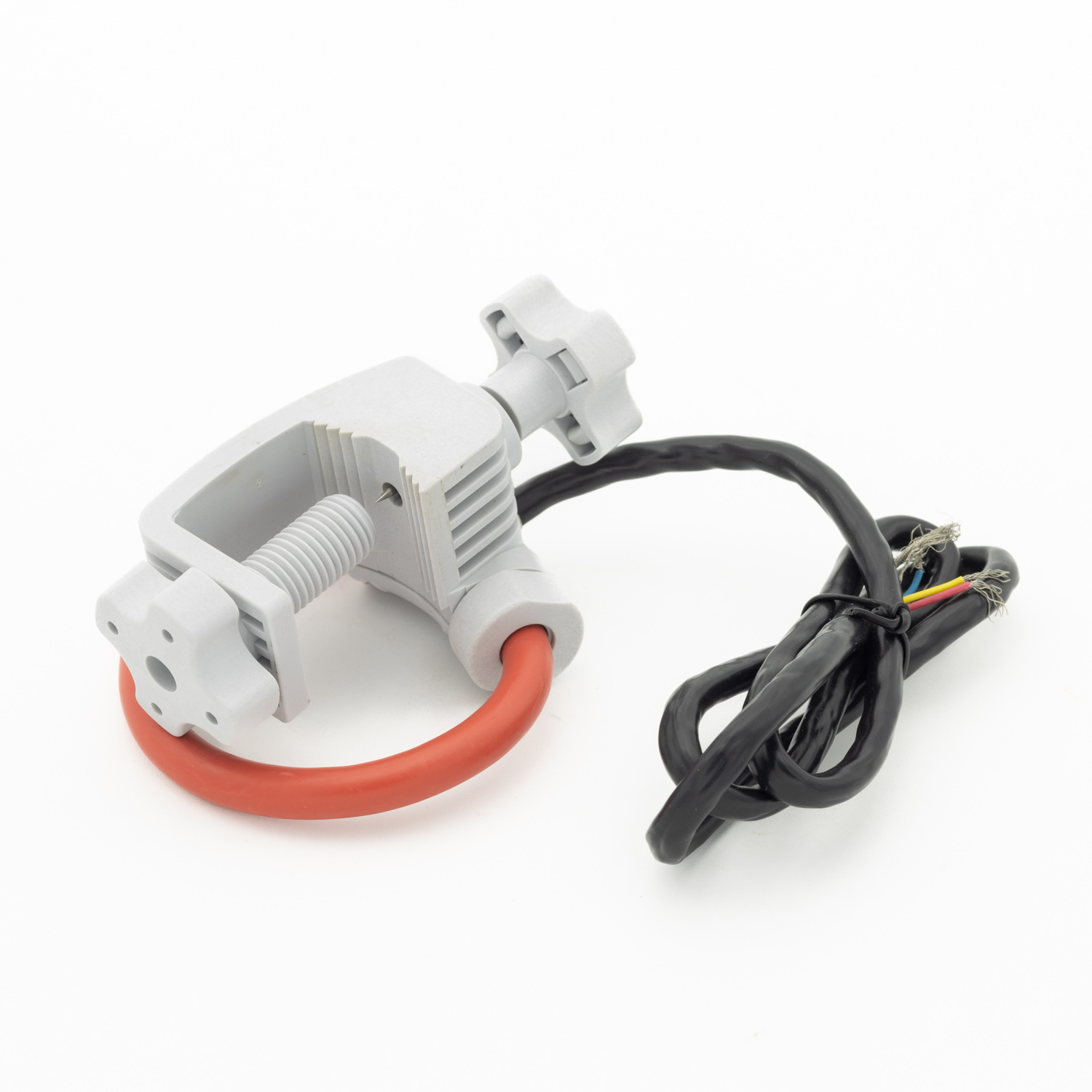

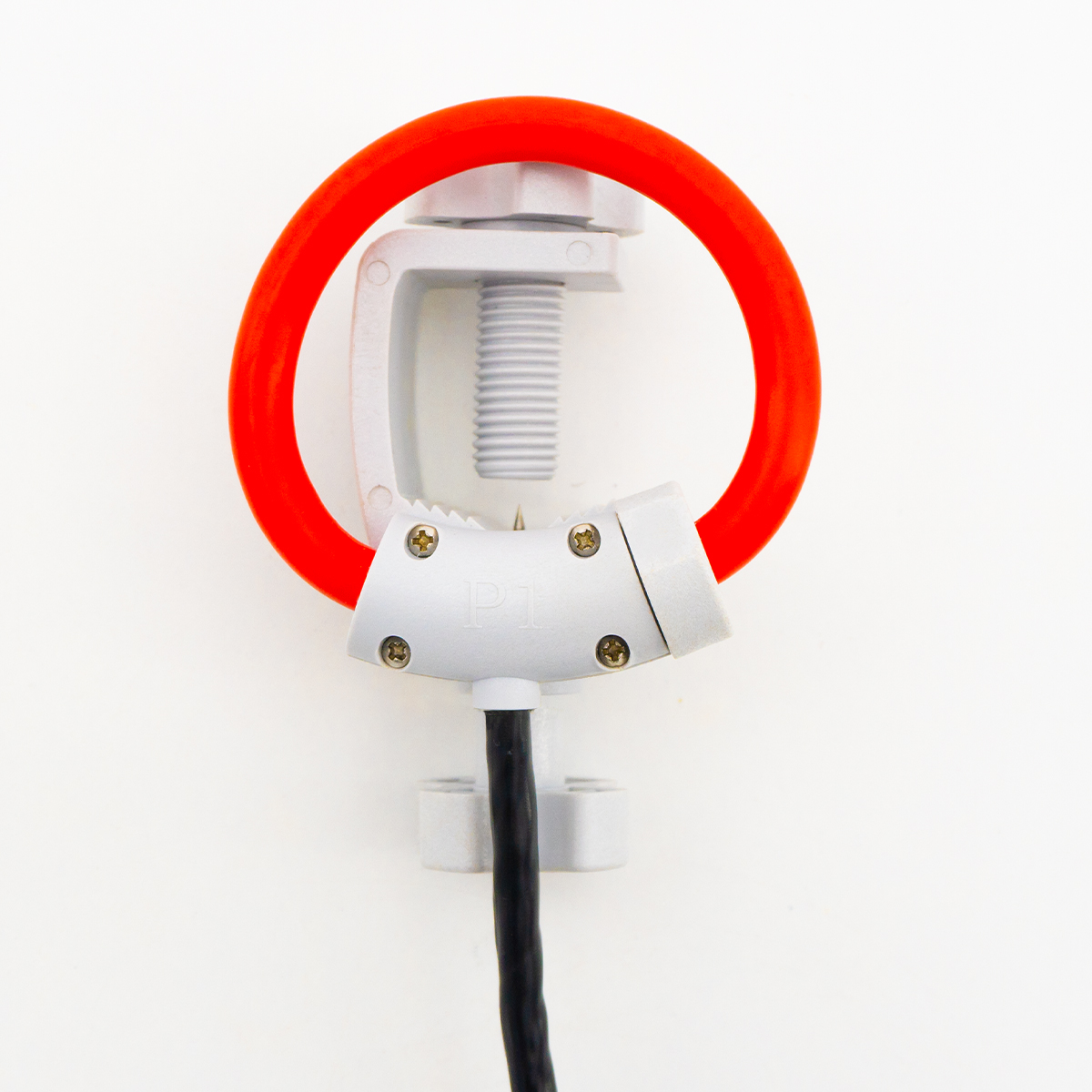

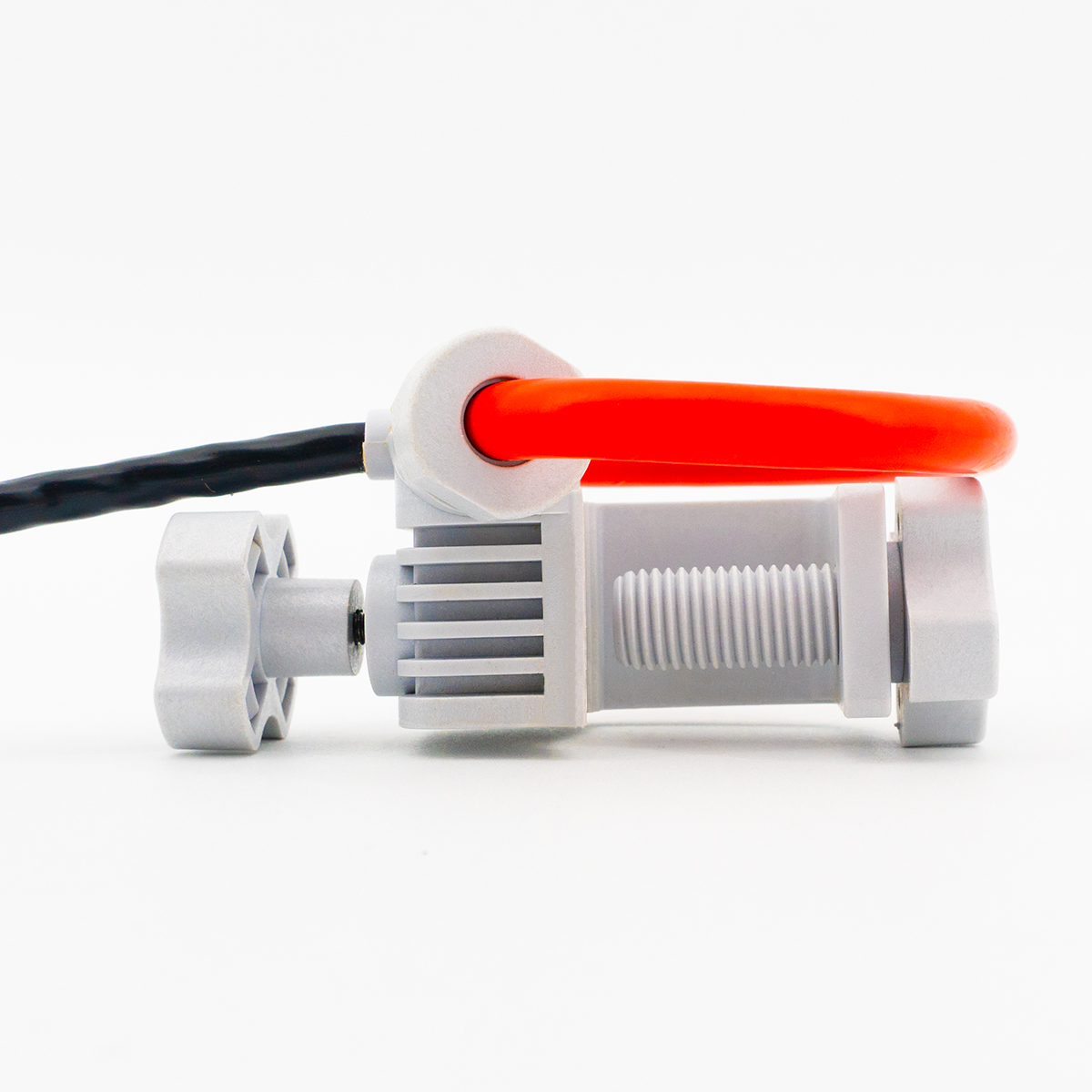

TRKLC-R
TR
Caractéristiques du produit
* Structure à noyau divisé, facile à installer sur site et facile à utiliser. Installation ou retrait rapide et facile sans déconnecter le câble primaire testé, efficace pour des tests de courant sûrs et faciles.
* Conception de structure flexible, peut détecter le courant d'un conducteur primaire irrégulier.
* Faible tension de sortie, haute linéarité, large plage de fréquence, pas de saturation (sans intégrateur).
* La sortie secondaire adopte un fil blindé et la longueur peut être personnalisée selon les exigences du client.
Application du produit
Mesure des signaux de courant alternatif à courant élevé (tels que le courant de court-circuit); mesure des signaux d'impulsion avec des valeurs de pointe élevées (comme le courant de foudre); Analyse des signaux de courant harmoniques; Mesure du courant des machines de soudage électrique (telles que le soudage de résistance); mesure des courants de conducteur irréguliers (par exemple: mesure du courant ferroviaire); Mesure de l'instrument, transformateurs du compteur de serrage (par exemple: mesurer les conducteurs avec des dimensions irrégulières).
Paramètres du produit
Performances électriques | Température de travail | -40 ℃～ + 70 ℃ | Humidité relative | ≤90% |
Niveau de tension | 0,4 / 0,66 / 0,72kV | Classe de précision | 5%(sans intégrateur) | |
Courant d'entrée nominal | 10 ～ 2000a | Erreur de phase | ≤60'（45Hz～65Hz） | |
Gamme linéaire | 5% ～ 120% | Bande passante de réponse | 1 Hz ~ 1 MHz | |
Alimentation auxiliaire de l'intégrateur | 5 ~ 15 V CC | Isolation Strenth | 1000mΩ / 500V / min | |
Structure mécanique | Coquille | PC Flame istruant Grade 94-V0 | Mode de sortie | Câble blindé à trois conducteurs |
Squelette et courtepointe | Caoutchouc en silicone | Aiguille de perforation | Acier inoxydable '304' | |
Sortie actuelle | Fil bleu - Ligne jaune | Puissance de sortie | Fil rouge |

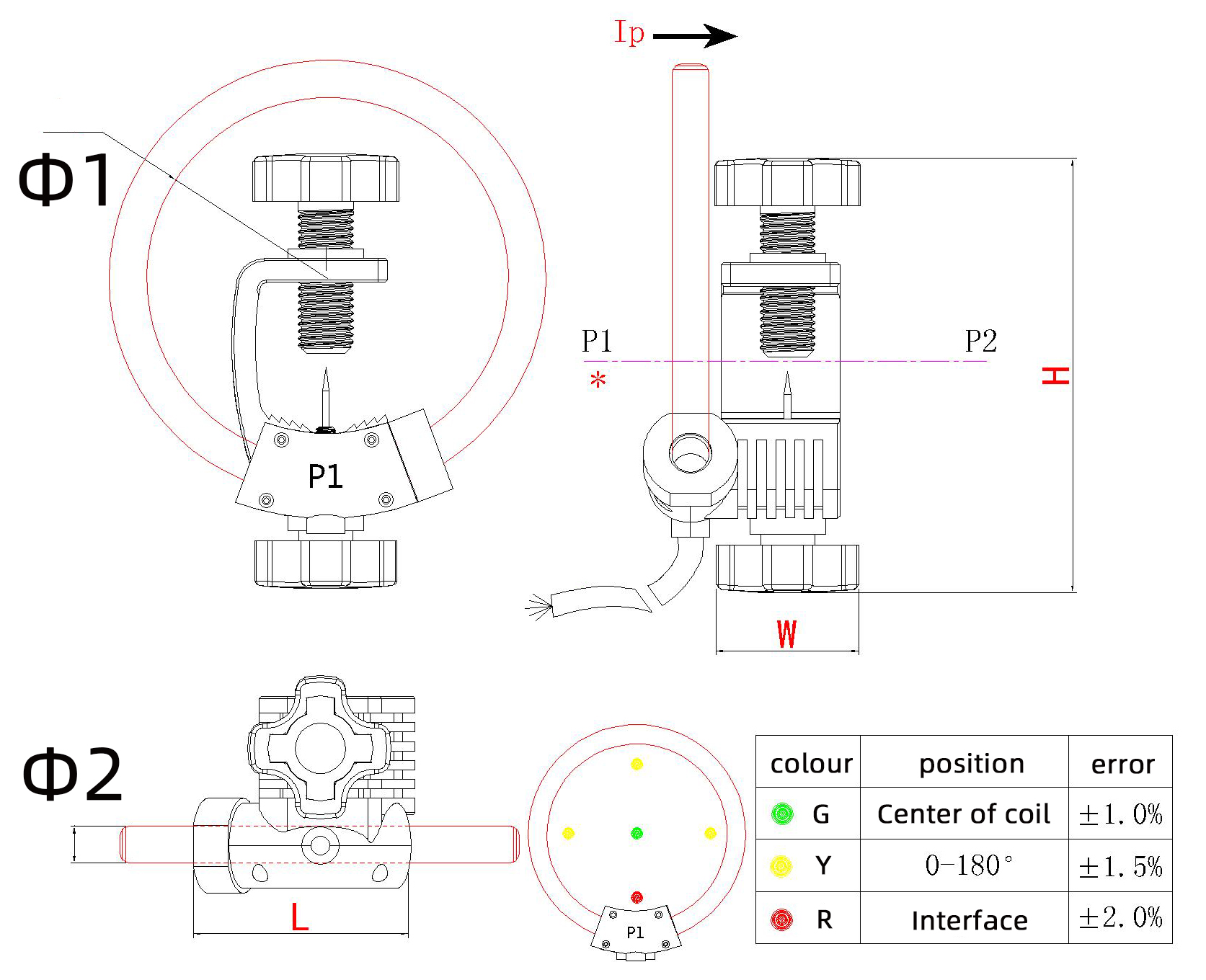

Valeur et dimensions typiques
Modèle de produit No. | Entrée nominale | Sortie nominale | Classe de précision | Dimensions (mm) | ||||
Φ1 | Φ2 | L | W | H | ||||
BNWKLC-50R | 1000A | 50 mV | 0.5 | 50 | 8 | 42 | 33 | 88 |
BNWKLC-100R | 4000A | 100 | 10 | 42 | 33 | 88 | ||
Description du fil de sortie :
1. L'extrémité d'entrée est un câble passant par le noyau (P1 → P2).
2. L'extrémité de sortie est sortie par un fil blindé à trois conducteurs.
3. Le rouge représente la borne de mesure de tension.
4. Le bleu et le jaune sont des sorties de signal de tension secondaire.
5. Définissez la correspondance de polarité entre 'P1' et la ligne bleue comme extrémité du même nom (*).
Précautions d'installation
* Lorsque le transformateur est sous tension, vous devez porter des gants isolants et vos mains ne doivent pas toucher directement le noyau rouge du fil blindé.
* Ne pas utiliser si les câbles de sortie sont endommagés. Notre société n'est pas responsable des problèmes de sécurité causés par un mauvais fonctionnement.
