CT miniature et CT standard : explication des principales différences

Introduction

Vous êtes-vous déjà demandé comment les systèmes électriques peuvent mesurer en toute sécurité des courants importants sans risquer l'équipement ? C'est là que les transformateurs de courant miniatures (TC miniatures) et les TC standard entrent en jeu.

Dans cet article, nous explorerons les principales différences entre ces deux types de transformateurs de courant. Vous découvrirez les performances de chacun dans diverses applications, vous aidant ainsi à choisir le transformateur adapté à vos besoins.

Qu'est-ce qu'un transformateur de courant et comment ça marche ?

Fonction de base d'un transformateur de courant

Un transformateur de courant (CT) est un appareil électrique conçu pour mesurer le courant circulant dans un conducteur en l'abaissant à un niveau plus sûr et plus gérable. Ce processus permet une surveillance, une protection et une mesure précise des courants électriques en toute sécurité, ce qui est crucial pour la stabilité et l’efficacité des systèmes électriques.

Les transformateurs de courant fonctionnent selon le principe de l'induction électromagnétique. Lorsque le courant alternatif (AC) circule dans le conducteur primaire, un champ magnétique est généré autour de lui. Ce champ induit un courant proportionnel dans l'enroulement secondaire, qui peut être facilement mesuré. La relation entre le courant primaire et le courant secondaire est directement proportionnelle.

Différents types de transformateurs de courant

Les transformateurs de courant sont classés en différents types, les TC miniatures et les TC standard étant les plus largement utilisés.

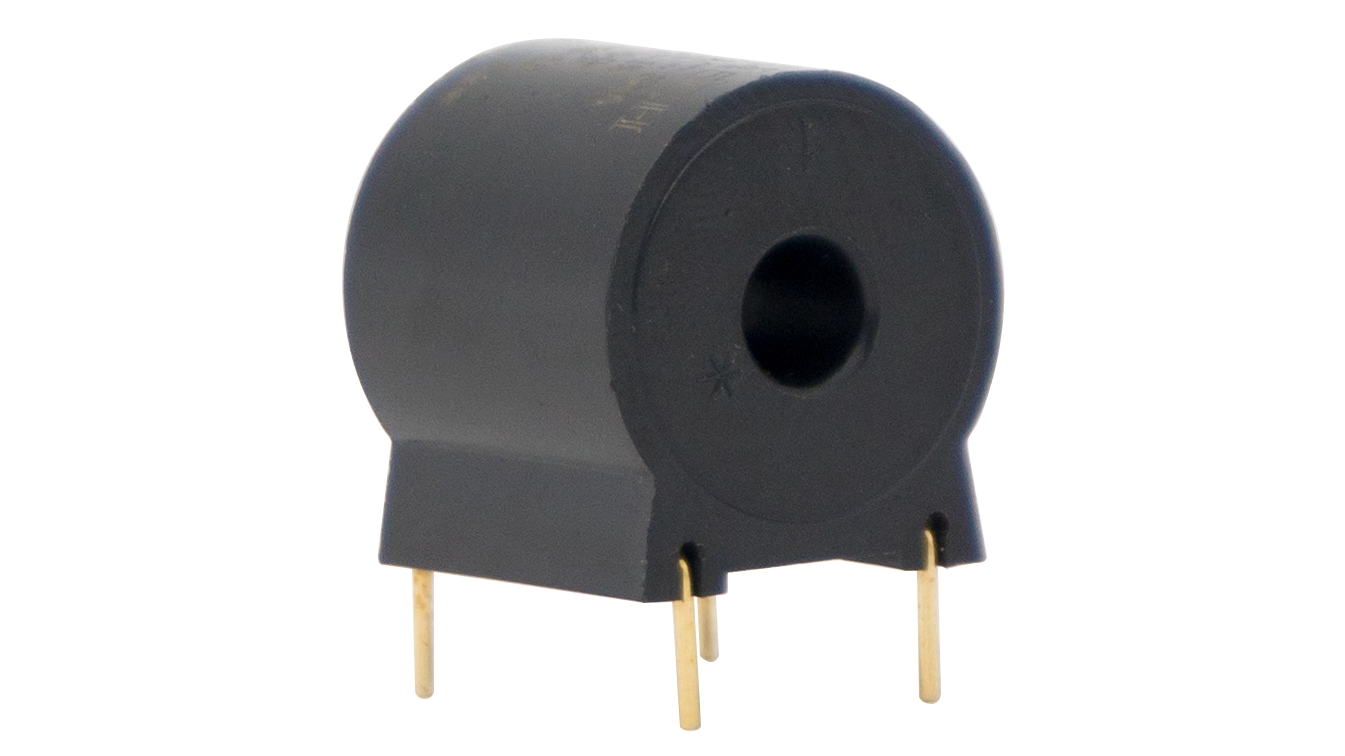

Les TC miniatures sont compacts, légers et conçus pour les applications où l'espace est limité. Ces transformateurs sont idéaux pour les appareils tels que les compteurs intelligents, les systèmes IoT et les installations d'énergie renouvelable.

En revanche, les TC standard sont plus grands et conçus pour gérer des courants beaucoup plus élevés, ce qui les rend plus adaptés aux applications industrielles et aux systèmes électriques à grande échelle.

Principales différences entre le CT miniature et le CT standard

Taille et efficacité de l'espace : pourquoi la taille est importante dans la conception CT

La distinction la plus évidente entre les TC miniatures et les TC standard est leur taille. Les TC miniatures sont délibérément conçus pour être compacts, mesurant généralement seulement 30 x 25 x 20 mm. Cette taille compacte les rend idéales pour une installation dans des espaces restreints au sein d'appareils tels que des moniteurs d'énergie portables ou des appareils domestiques intelligents. Les transformateurs de courant miniatures peuvent facilement être intégrés dans des produits sans occuper un espace important, ce qui est crucial dans le monde technologique d'aujourd'hui.

D'un autre côté, les TC standard sont nettement plus grands et conçus pour des applications à l'échelle industrielle. Leur conception plus volumineuse les rend adaptés aux systèmes de forte puissance, tels que les réseaux électriques, les transformateurs et les systèmes de protection des moteurs, où les contraintes d'espace posent moins de problèmes.

Exactitude et précision : quel scanner offre une meilleure mesure ?

Les TC miniatures et standards fournissent des mesures de courant précises, mais ils sont optimisés pour différentes applications. Les TC miniatures sont particulièrement aptes à gérer des mesures à faible courant avec une grande précision. Cela les rend idéaux pour des applications telles que les compteurs intelligents et les appareils IoT, où un suivi précis des petits courants électriques est essentiel.

Les TC standard conviennent toutefois mieux aux applications industrielles qui nécessitent la surveillance de courants plus importants. Ces TC sont conçus pour mesurer des niveaux de puissance plus élevés, ce qui en fait un excellent choix pour les systèmes haute tension ou les machines industrielles qui nécessitent un contrôle précis de flux électriques importants.

Consommation d'énergie et efficacité : quel est l'impact des TC sur les systèmes énergétiques

Les TC miniatures sont optimisés pour une faible consommation d'énergie, ce qui les rend plus économes en énergie dans les applications qui doivent fonctionner en continu avec une consommation d'énergie minimale. Cette efficacité est cruciale dans des applications telles que les compteurs intelligents, les systèmes domotiques et les systèmes d’énergie renouvelable, où les appareils doivent fonctionner pendant de longues périodes sans consommer trop d’énergie.

D'un autre côté, les TC standard sont conçus pour gérer des courants plus importants et, par conséquent, ils consomment généralement plus d'énergie. Ces TC sont utilisés dans des environnements à forte demande tels que les usines industrielles ou les centrales électriques, où le besoin de gestion de courants élevés l'emporte sur les préoccupations liées à la consommation d'énergie.

Installation et maintenance : le caractère pratique des TC miniatures et standards

Le processus d'installation des TC miniatures est plus simple et plus flexible, grâce à leur petite taille et leur légèreté. Ces transformateurs sont idéaux pour une installation dans des appareils intelligents modernes, des systèmes portables et des produits d'énergie renouvelable où l'espace est limité. Ils sont faciles à intégrer dans des espaces restreints, ce qui en fait le choix privilégié pour les systèmes de surveillance à petite échelle.

En revanche, les TC standards nécessitent des procédures d’installation plus complexes. En raison de leur plus grande taille, ces transformateurs sont généralement installés dans des environnements industriels où l'espace est moins contraint, comme les sous-stations haute tension ou les systèmes de surveillance de grandes machines. Les TC standard sont également plus difficiles à entretenir et nécessitent des professionnels qualifiés pour garantir leur configuration appropriée.

Meilleurs cas d'utilisation pour les TC miniatures et standards

Applications de tomodensitométrie miniatures dans les systèmes modernes

Les tomodensitomètres miniatures sont particulièrement utiles dans les applications où l'espace est limité mais où une grande précision est nécessaire. Les applications clés incluent :

Compteurs d'énergie intelligents : les TC miniatures jouent un rôle essentiel dans les compteurs intelligents résidentiels et commerciaux, offrant des mesures d'énergie précises qui permettent aux utilisateurs de surveiller avec précision leur consommation d'électricité.

Appareils IoT : ces transformateurs compacts font partie intégrante des systèmes IoT où la surveillance de l'énergie en temps réel est essentielle, comme les appareils portables et les appareils domestiques intelligents.

Systèmes d'énergie renouvelable : les TC miniatures sont de plus en plus utilisés dans les panneaux solaires et les éoliennes pour surveiller et réguler le flux d'énergie, garantissant ainsi une bonne intégration avec le réseau électrique.

TC standard dans les systèmes électriques industriels et à grande échelle

Pour les systèmes plus grands qui gèrent des niveaux de courant élevés, les TC standard sont indispensables. Ils sont utilisés dans :

Réseaux électriques : les TC standard font partie intégrante des systèmes de transport et de distribution d'électricité, garantissant que les grands systèmes électriques fonctionnent efficacement et en toute sécurité. Ils permettent une surveillance précise et une protection contre les surcharges.

Systèmes de protection des moteurs : ces TC sont utilisés dans les environnements industriels pour surveiller les moteurs, évitant ainsi les dommages dus aux situations de surintensité et de surcharge.

Équipements lourds : les TC standard sont également cruciaux pour les transformateurs, les générateurs et autres gros équipements, où ils surveillent les flux électriques et garantissent que l'équipement fonctionne selon des paramètres sûrs.

Avantages et limites du CT miniature

Avantages du CT miniature dans les applications compactes

Les TC miniatures présentent de nombreux avantages, en particulier dans les environnements à espace restreint. Les principaux avantages comprennent :

Conception peu encombrante : la petite taille des TC miniatures les rend parfaits pour une utilisation dans des appareils compacts tels que des compteurs intelligents, des moniteurs d'énergie portables et des appareils portables.

Haute précision pour les faibles courants : ces transformateurs sont très précis lors de la mesure de petits courants, ce qui les rend essentiels pour les systèmes qui doivent suivre des changements électriques minimes avec une haute précision.

Sécurité améliorée : les TC miniatures sont conçus avec une isolation galvanique, qui protège les systèmes sensibles des interférences électriques et garantit un fonctionnement sûr dans les appareils délicats.

Défis liés à l’utilisation d’un scanner miniature

Bien que les TC miniatures offrent plusieurs avantages, ils présentent certaines limites :

Plage de courant limitée : les TC miniatures ne conviennent pas aux applications à haute puissance qui nécessitent la surveillance de courants importants.

Réponse en fréquence inférieure : ces transformateurs peuvent ne pas gérer les changements rapides de courant aussi efficacement que les TC standard, ce qui les rend inadaptés à certaines applications industrielles où les mesures dynamiques de courant sont critiques.

Avantages et limites du CT standard

Avantages du CT standard pour une utilisation intensive

Les TC standard restent le choix incontournable pour les applications industrielles et de forte puissance. Certains des avantages comprennent :

Capacité de courant élevée : les TC standard sont capables de gérer des courants importants, ce qui les rend parfaits pour les systèmes à haute puissance tels que les centrales électriques et les grosses machines.

Performance fiable : ces transformateurs fournissent des mesures précises même dans des scénarios de courant élevé, garantissant un fonctionnement sûr et efficace des systèmes à grande échelle.

Défis liés à l'utilisation du CT standard dans des environnements compacts

Cependant, les TC standard présentent certains défis, en particulier dans les petits systèmes :

Conception plus volumineuse : les TC standard sont plus grands et nécessitent plus d'espace pour l'installation, ce qui peut constituer une limitation dans les configurations compactes qui privilégient l'efficacité de l'espace.

Consommation d'énergie plus élevée : les TC standard ont tendance à consommer plus d'énergie, ce qui peut constituer un inconvénient dans les applications où l'efficacité énergétique est cruciale.

Conclusion

Les TC miniatures et standard offrent des avantages précieux en fonction des besoins de l'application. Les TC miniatures sont parfaits pour les appareils compacts qui nécessitent précision et efficacité énergétique. En revanche, les TC standard sont conçus pour des environnements à plus grande échelle et à courant élevé.

Lorsque vous choisissez le bon TC, tenez compte de facteurs tels que la plage de courant, l'espace d'installation et les besoins en énergie. À mesure que la technologie évolue, les TC miniatures continueront de jouer un rôle clé dans les réseaux intelligents, les systèmes d'énergie renouvelable et d'autres infrastructures modernes.

Chez Hubei Tianrui Electronics Co., Ltd. , nous proposons des tomodensitomètres miniatures de pointe qui fournissent des mesures précises avec une consommation d'énergie minimale. Nos produits offrent une valeur exceptionnelle pour une large gamme d'applications, de la surveillance énergétique aux systèmes électriques industriels.
