Tr2223-lbcd
TR
Caractéristiques du produit
* Excellente précision, bonne linéarité.
* Forte résistance aux interférences externes, taux de rejet en mode commun élevé.
* Faible dérive de température, faible consommation d'énergie, large bande de fréquence.
* Structure perforée, aucune perte d'insertion.
Application du produit
* Contrôle automatique.
* Mètre de mesure.
* Système de surveillance ferroviaire.
* Système de contrôle de station.
Paramètres du produit
| Spécification | AC30A / DC20MA | AC50A / DC20MA | AC100A / DC20MA | Unité | |
|---|---|---|---|---|---|
| I PN | Courant d'entrée nominal primaire Current (AC) | 30 | 50 | 100 | A |
| I P | Plage de mesure du courant primaire (AC) | 0-45 | 0-75 | 0-150 | A |
| V SN | SNECTACTION COURT DE SORTIE COMPRÉTÉ | DC 20 | mame | ||
| CAV C C | La tension d'alimentation | +5/12/15/24 | V | ||
| I C COURSE COURVEILLE | V | ＜ 10 + est | mame | ||
| D TEMPORT | DE L'ÉTAT | Entre les circuits primaires et secondaires: 2,5 kV / 50Hz / 1 min | |||
| - ISLATION | ε | ＜ 0,2 | % FS | ||
| L | LINÉATION | TA = 25 ℃: ≤ ± 0,5 | % | ||
| Temps de réponse 0 | à la | Ta = 25 ℃: ≤ ± 50 | μA | ||
| fonction de fonctionnement I | OTT | VP=0 TA=-25-+75℃时 :≤±0,01 | ma / ℃ | ||
| TEMPERSE DE COURT DE COURT DE COURT | DE | ≤300 | MS | ||
| COURT | TRAT | -1dB 25-5k | HZ | ||
| T TEMPRE THEAUX | DE Température | -25-+75 | ℃ | ||
| RÉPONSE DE | CONSTRUSS | -45-+85 | ℃ | ||
| R L | Résistance à la charge | TA = 25 ℃: ≤300 | Ω | ||

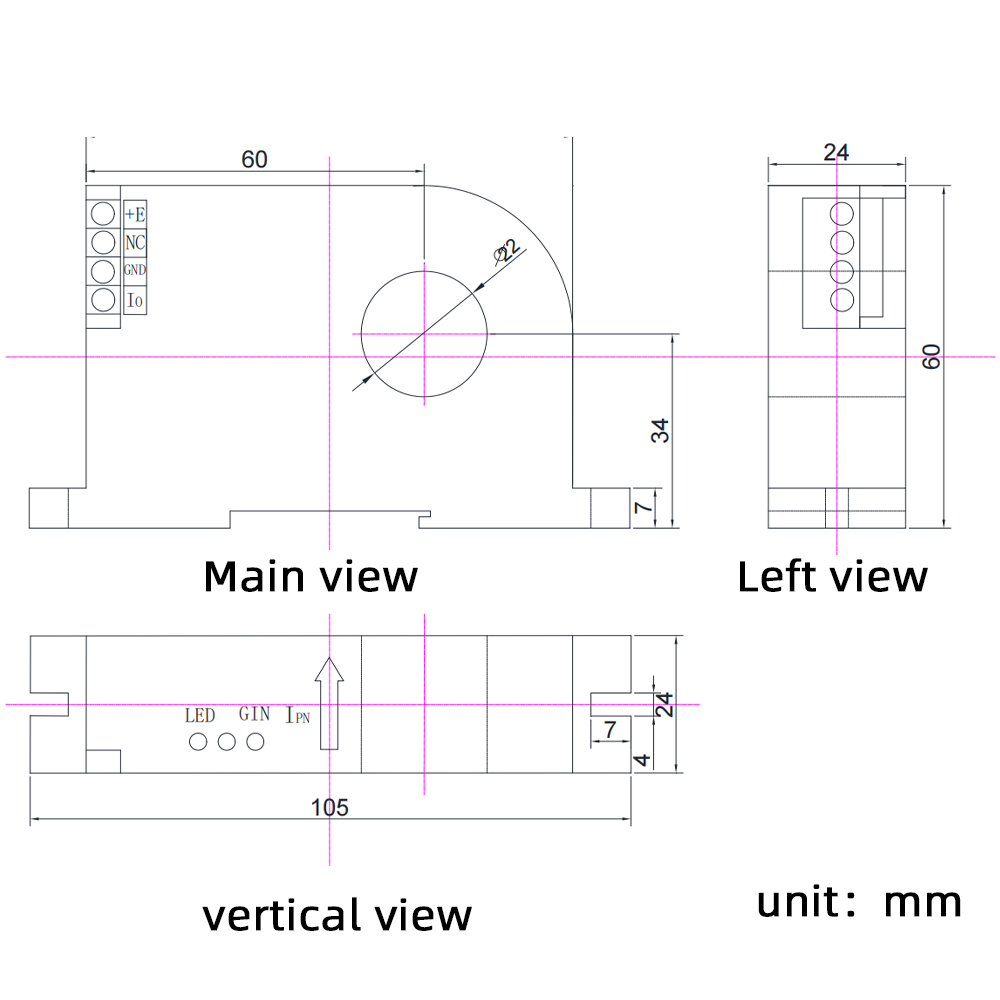

Dimensions de forme et d'installation

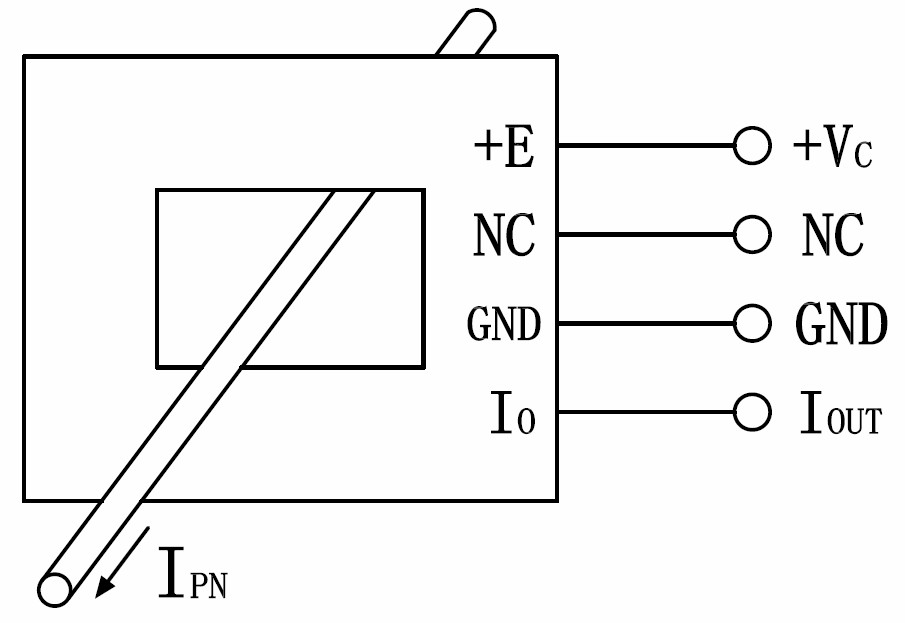

Diagramme de liaison de circuit
Note:
GIN : ajustement de l'amplitude
Précautions d'installation
Le capteur doit être câblé correctement, sinon cela pourrait endommager les composants internes du capteur.
Installation du rail de cartes.
