TR0240-LKH
TR
50000
T / T, Western Union, Paypal
Shanghai, Chine
Caractéristiques du produit
* Hautement isolé entre le côté primaire et secondaire.
* Petite taille, poids léger.
* Aucune perte d'insertion, faible consommation d'énergie.
* Large plage de détection.
Application du produit
Utilisé dans l'énergie électrique, l'automatisation industrielle, les machines, l'automobile, les appareils électroménagers et d'autres industries et domaines.
Paramètres du produit
| Spécification | 100A/4V | 200A / 4V | 400A/4V | Unité | |
| Je pn | Courant d'entrée nominal primaire | 100 | 200 | 400 | A |
| I p | Plage de mesure du courant primaire | 0～200 | 0 ～ 400 | 0～800 | A |
| V Sn | Tension de sortie nominale secondaire | 4 | V | ||
| V C | La tension d'alimentation | ± 12 ～ 15 (± 5%) | V | ||
| I c | Consommation actuelle | ＜ 25 | mame | ||
| V D | Tension d'isolation | Entre les circuits primaires et secondaires: 2,5 kV / 50Hz / 1 min | |||
| ε L | Linéarité | ＜ 1 | % FS | ||
| X | Précision | Ta = 25 ℃: ≤ ± 1 | % | ||
| V0 | Tension de décalage | TA = 25 ℃ : ≤ ± 25 | mv | ||
| V om | Tension de décalage magnétique | Ip = 0 après 3 * ipn: ≤ ± 10 | mv | ||
| V ot | Dérive de température de tension de décalage | Ip = 0 ta = -40 ～ + 80 ℃: ≤ ± 1 | MV / ℃ | ||
| T r | Temps de réponse | ≤7 | μs | ||
| f | Bande passante (-3dB) | DC ～ 20 | khz | ||
| T a | Température de travail | -40 ～ + 80 | ℃ | ||
| T s | Température de stockage | -45 ～ + 85 | ℃ | ||
| R L | Résistance à la charge | TA = 25 ℃: ≥10 | kΩ | ||

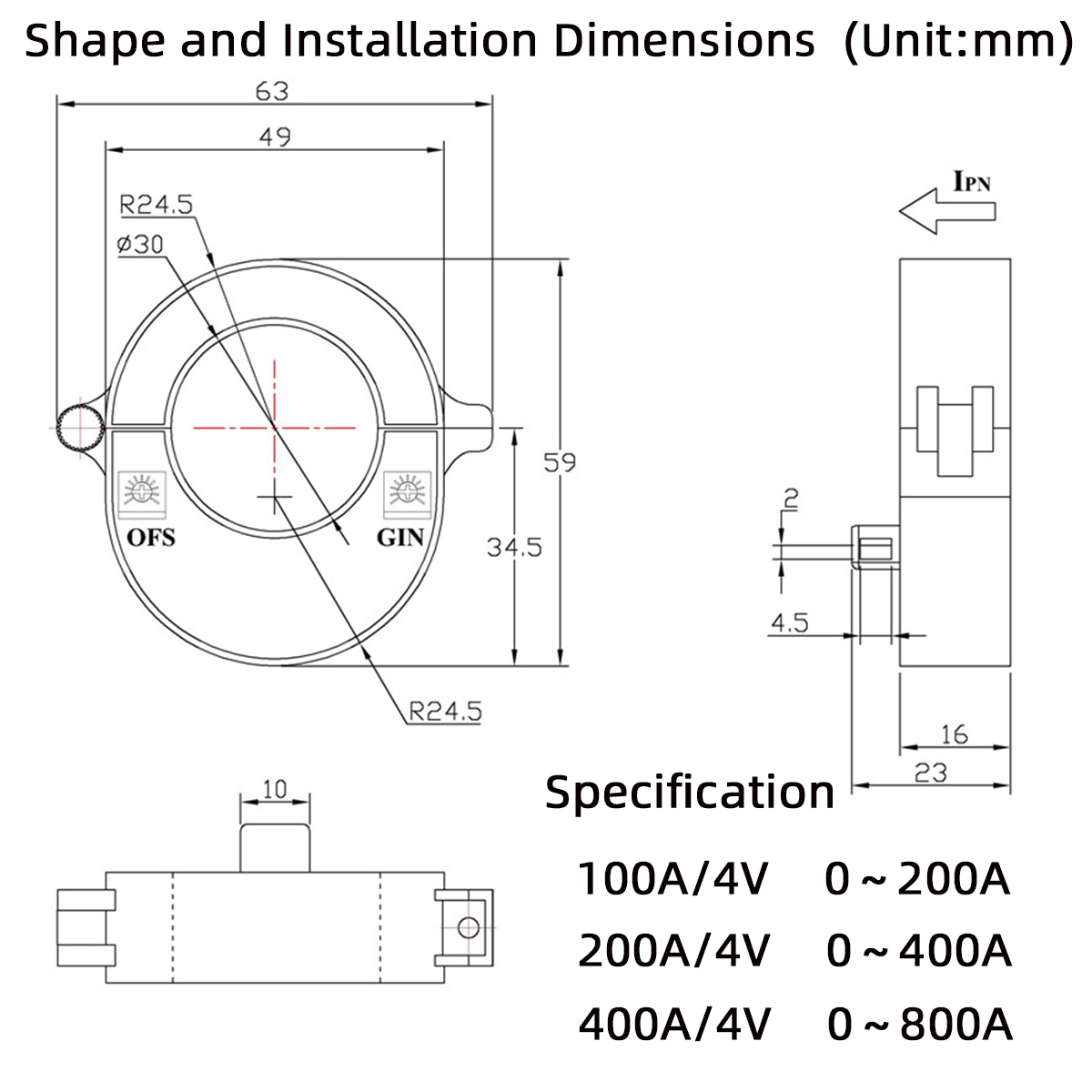

Dimensions de forme et d'installation

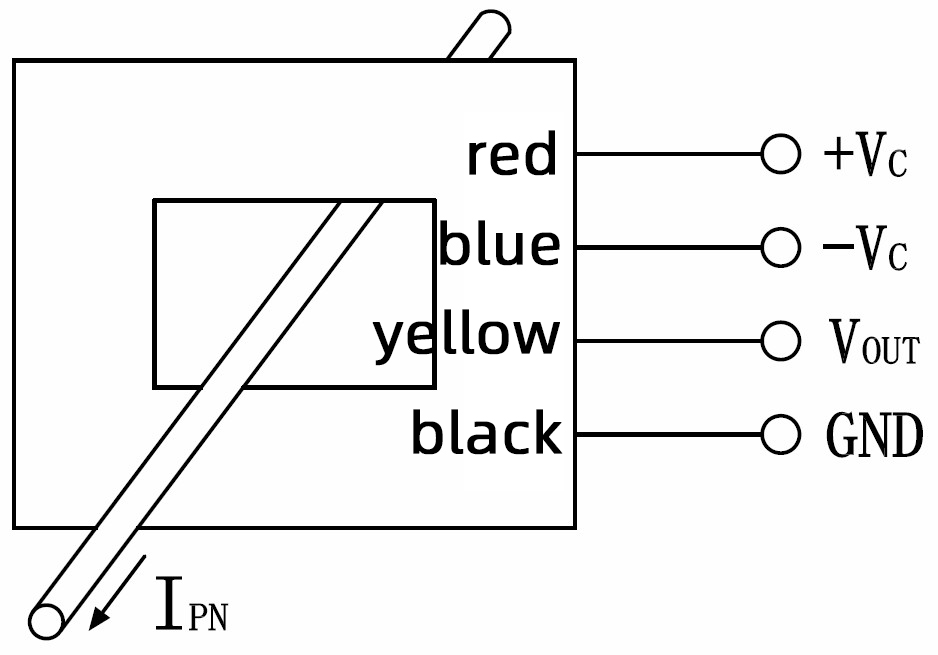

Schéma de liaison de circuit
Note:
GIN : réglage de l'amplitude
Précautions d'installation
Le capteur doit être câblé correctement, sinon cela pourrait endommager les composants internes du capteur.
Les performances dynamiques (DI/DT et temps de réponse) sont optimales lorsque la ligne de courant d'entrée est entièrement remplie par la perforation primaire.
