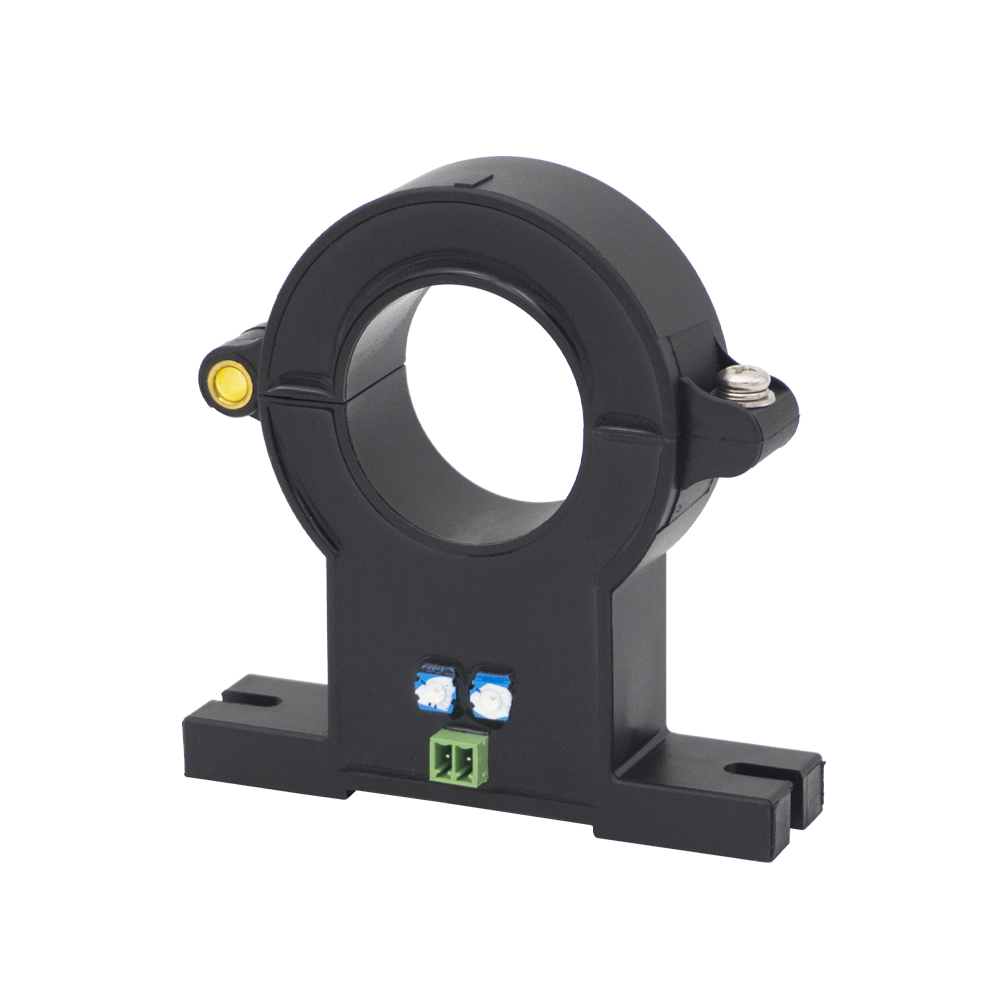

TR2231B-LKH24 AC 1500A DC 4 ~ 20MA
TR
Caractéristiques du produit
* Mesure les signaux AC, DC et pulsés.
* Excellente précision, bonne linéarité.
* Forte résistance aux interférences externes, taux de rejet en mode commun élevé.
* Faible dérive de température, faible consommation d'énergie, large bande de fréquence.
* Structure divisée, facile à installer.
Application du produit
* Régulation de la vitesse de conversion de fréquence AC.
* Traction par servomoteur.
* Alimentation sans interruption (UPS).
* Machine à souder, alimentation par batterie.
Paramètres du produit
| Taper | TR2231B-LKH24 | |||
| Je pn | Entrée nominale | 600A AC | 1000A AC | 1500A AC |
| Je pm | Plage de mesure | 660a AC | 1110a AC | 1650a AC |
| V OUT | Courant de sortie nominal | 4 ~ 20mA | ||
| V C | Alimentation électrique | + 24V DC （± 5%） | ||
| I o | Courant de décalage | ≤4 ± 0,1 mA | ||
| εl | Linéarité | ≤ 1% FS | ||
| X | Précision globale | ± 1% FS | ||
| Bw | Bande passante de fréquence-3 dB | 20Hz-6 kHz | ||
| di / dt suivi avec précision | > 1A / ms | |||
| V o | Courant de décalage zéro | ≤4 ± 0,1 mA | ||
| T r | Temps de réponse | ＜ 200Ω | ||
| R m | Résistance à la charge | ≤250Ω | ||
| V D | Tension d'isolement | 50Hz ， 1 min ， 3KV | ||
| I OT | Dérive du courant de compensation | ≤0,005mA / ℃ | ||
| Je suis sorti | Amplitude Dérive de température actuelle | ≤0,01 mA / ℃ | ||
| T a | Température de fonctionnement ambiante | -40 ～ + 85 ℃ | ||
| I c | Consommation actuelle | ≤ 30 mA + est | ||
| T s | Température de stockage ambiant | -40 ～ + 95 ℃ | ||
| W | Masse | ≈280g | ||
@ Ta = 25 ℃, sauf indication contraire

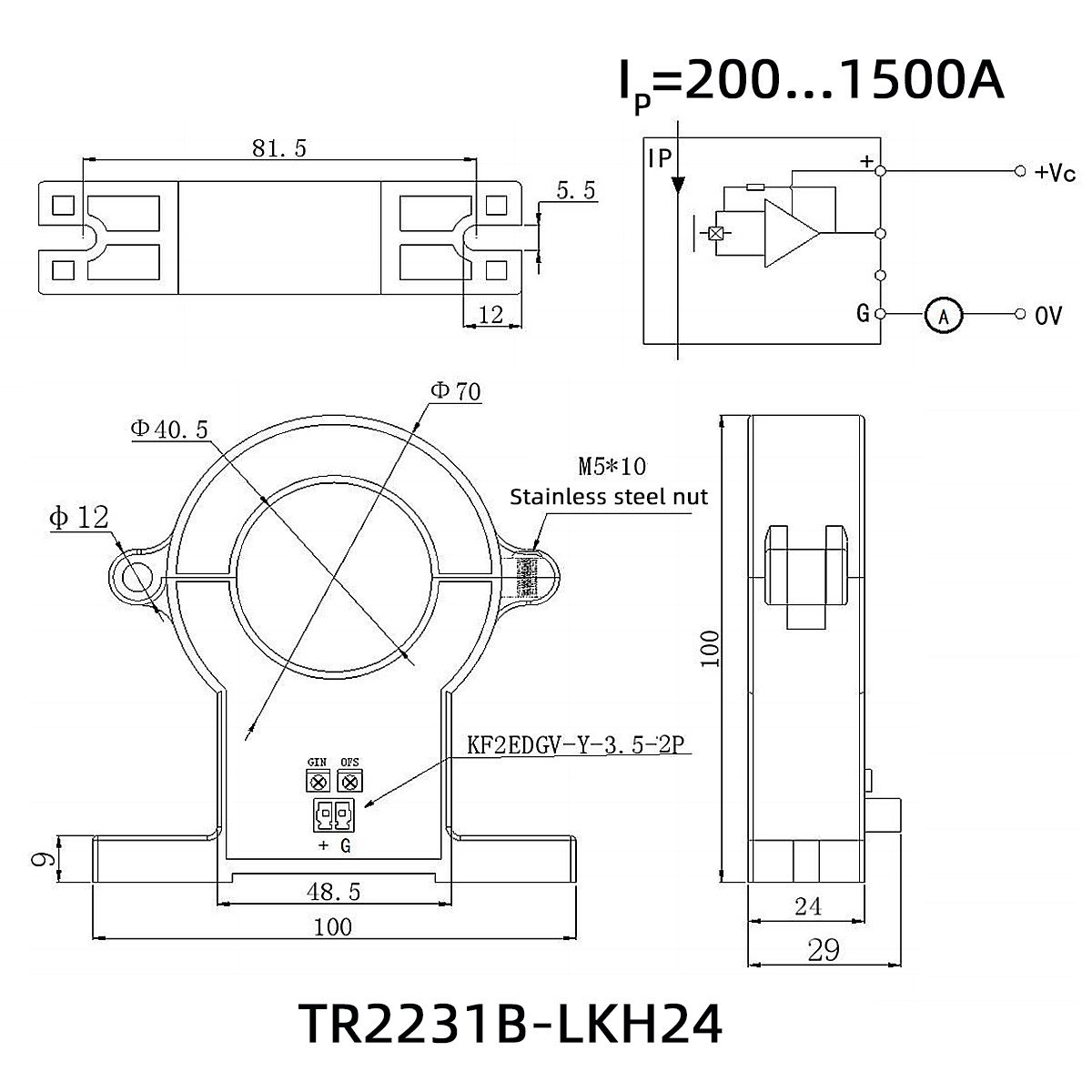

Structure et dimension
