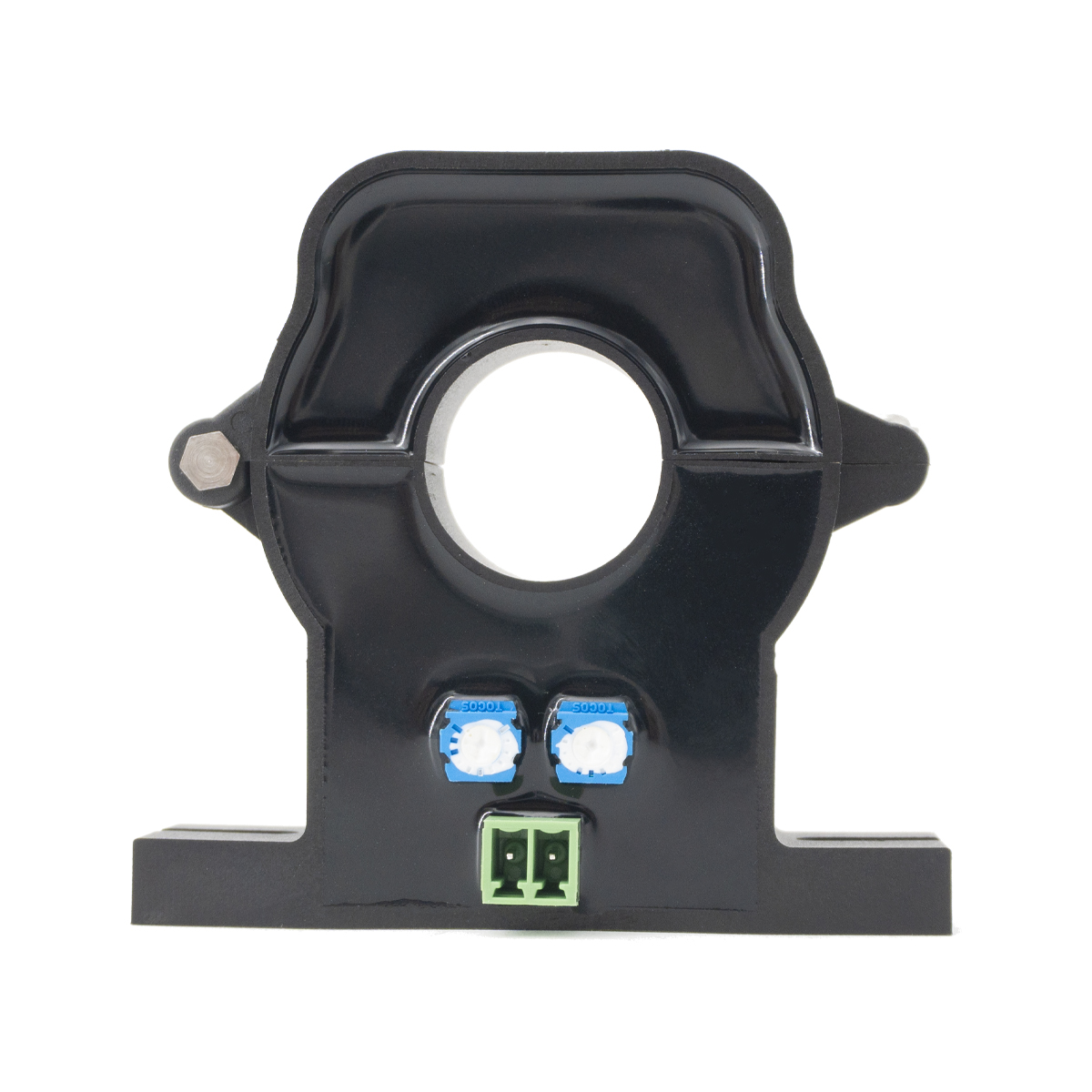

Capteur de courant à noyau divisé de capteur Effetc Hall AC 50A DC 4 ~ 20mA pour la gestion de l'alimentation

Un capteur à effet Hall est un appareil électronique qui détecte la présence, la force ou la direction d'un champ magnétique et le convertit en signal électrique. Basé sur le principe de l'effet Hall, il produit une tension proportionnelle au flux magnétique perpendiculaire au capteur lorsqu'un courant traverse un conducteur mince. Les capteurs à effet Hall peuvent mesurer les champs magnétiques CC et CA, ce qui les rend très polyvalents pour diverses applications industrielles, automobiles et grand public.

État de disponibilité:



enquête 天猫购买

Modèle:
TR2239B-LKH24 AC 50A DC 4 ~ 20MA
Marque de produit:
TR

Caractéristiques principales

Caractéristiques du produit

* Mesure les signaux AC, DC et pulsés.

* Excellente précision, bonne linéarité.

* Forte résistance aux interférences externes, taux de rejet en mode commun élevé.

* Faible dérive de température, faible consommation d'énergie, large bande de fréquence.

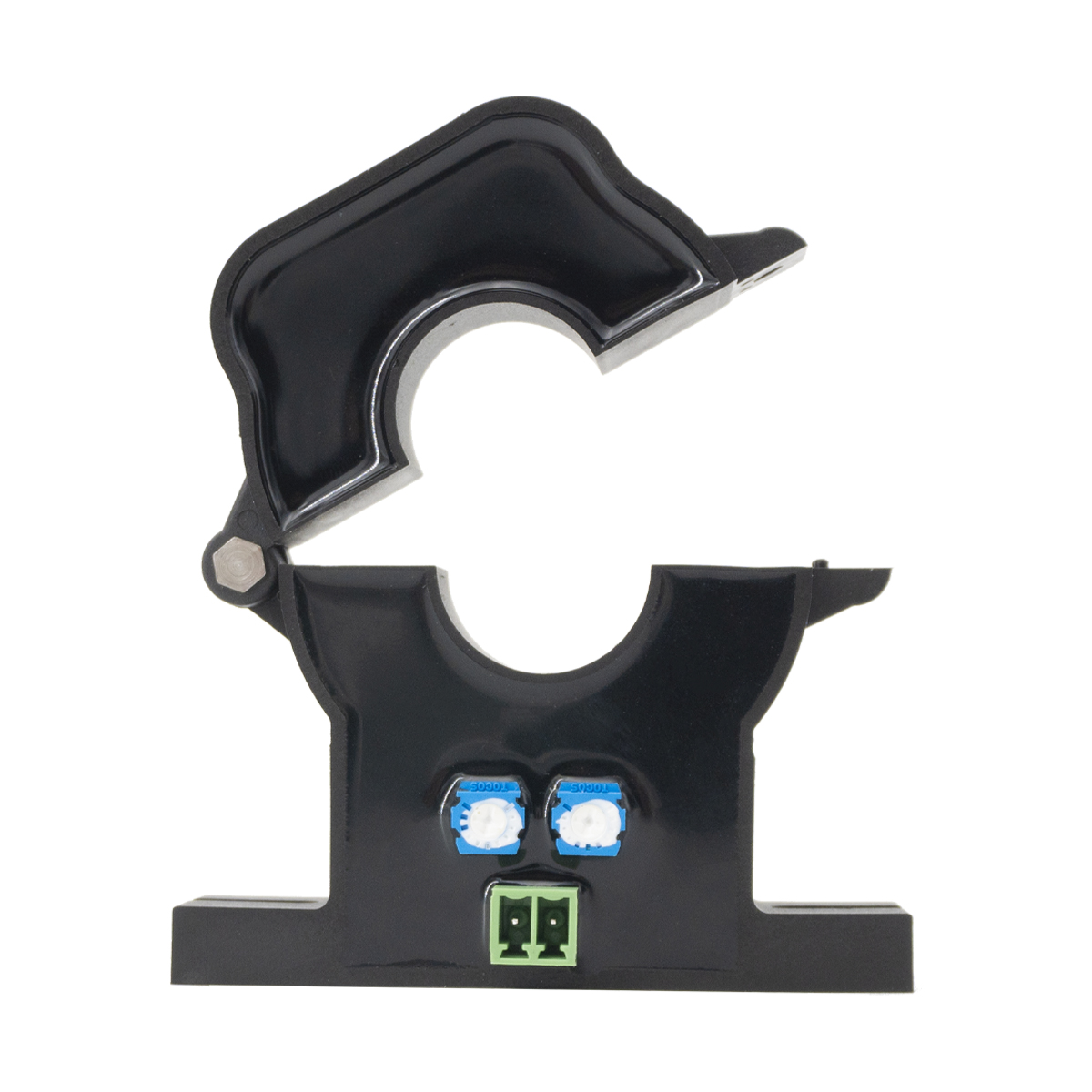

* Structure divisée, facile à installer.

Application

* Régulation de la vitesse de conversion de fréquence AC.

* Traction par servomoteur.

* Alimentation sans interruption (UPS).

* Machine à souder, alimentation par batterie.

Paramètres du produit

Taper		Tr2239b-lkh24
Je _pn	Entrée nominale	50A AC	100A AC	300A AC
Je _pm	Plage de mesure	55A AC	110a AC	330A AC
V _OUT	Courant de sortie nominal	4 ~ 20mA
V _C	Alimentation électrique	+ 24V DC （± 5%）
I _o	Courant de décalage	≤4 ± 0,1 mA
εl	Linéarité	≤ 1% FS
X	Précision globale	± 1% FS
Bw	Bande passante de fréquence-3 dB	20Hz-6 kHz
di / dt suivi avec précision		> 1A / ms
V _o	Courant de décalage zéro	≤4 ± 0,1 mA
T _r	Temps de réponse	＜ 200Ω
R _m	Résistance à la charge	≤250Ω
V _D	Tension d'isolement	50Hz ， 1 min ， 3KV
I _OT	Dérive du courant de compensation	≤0,005mA / ℃
Je suis _sorti	Amplitude Dérive de température actuelle	≤0,01 mA / ℃
T _a	Température de fonctionnement ambiante	-40 ～ + 85 ℃
I _c	Consommation actuelle	≤ 30 mA + est
T _s	Température de stockage ambiant	-40 ～ + 95 ℃
W	Masse	≈80g

@ Ta = 25 ℃, sauf indication contraire

Structure et dimension

Remarques

Un faux câblage peut endommager le capteur. VOUT est positif lorsque IP circule dans le sens de la flèche. La température du jeu de barres primaire ne doit pas dépasser 130°C.
