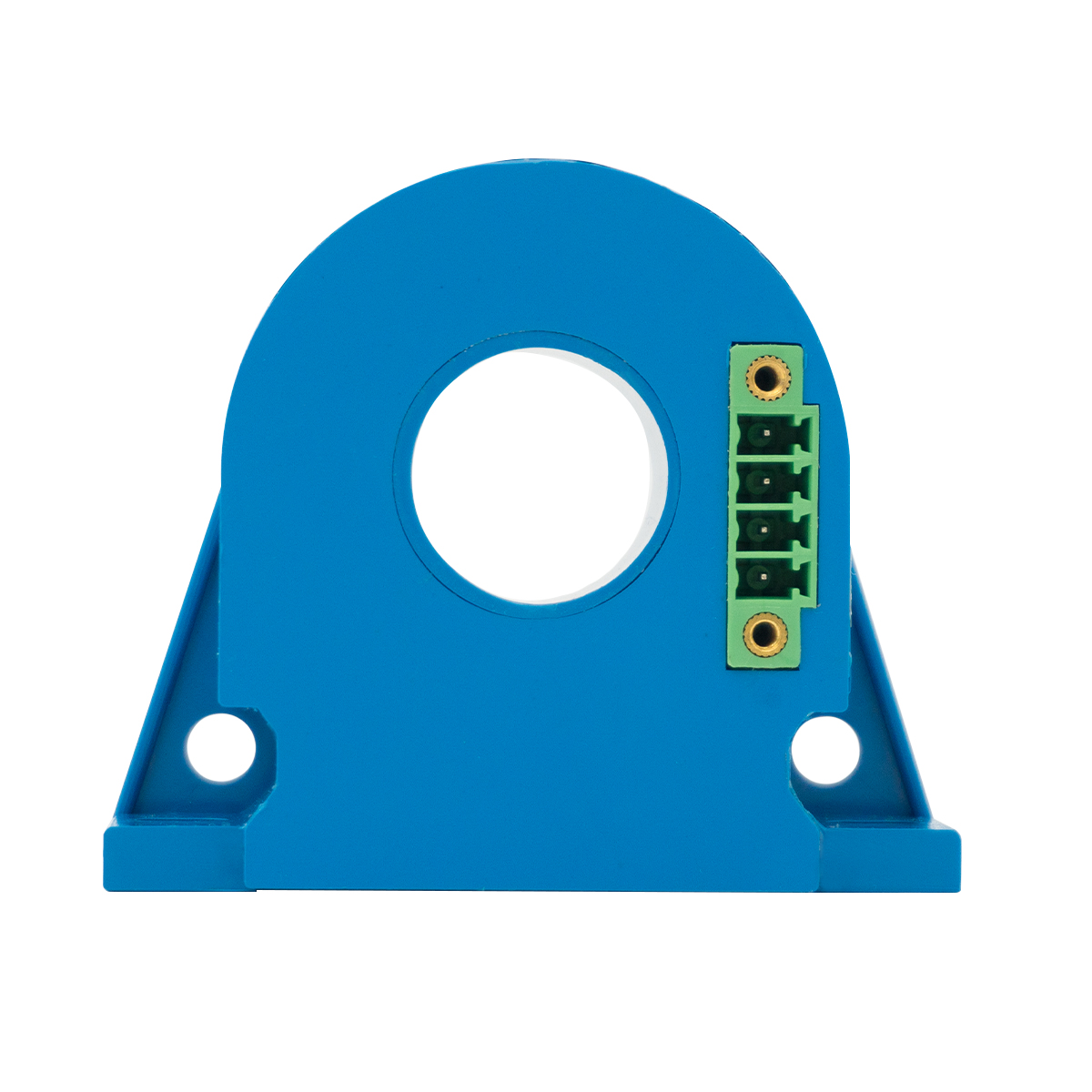

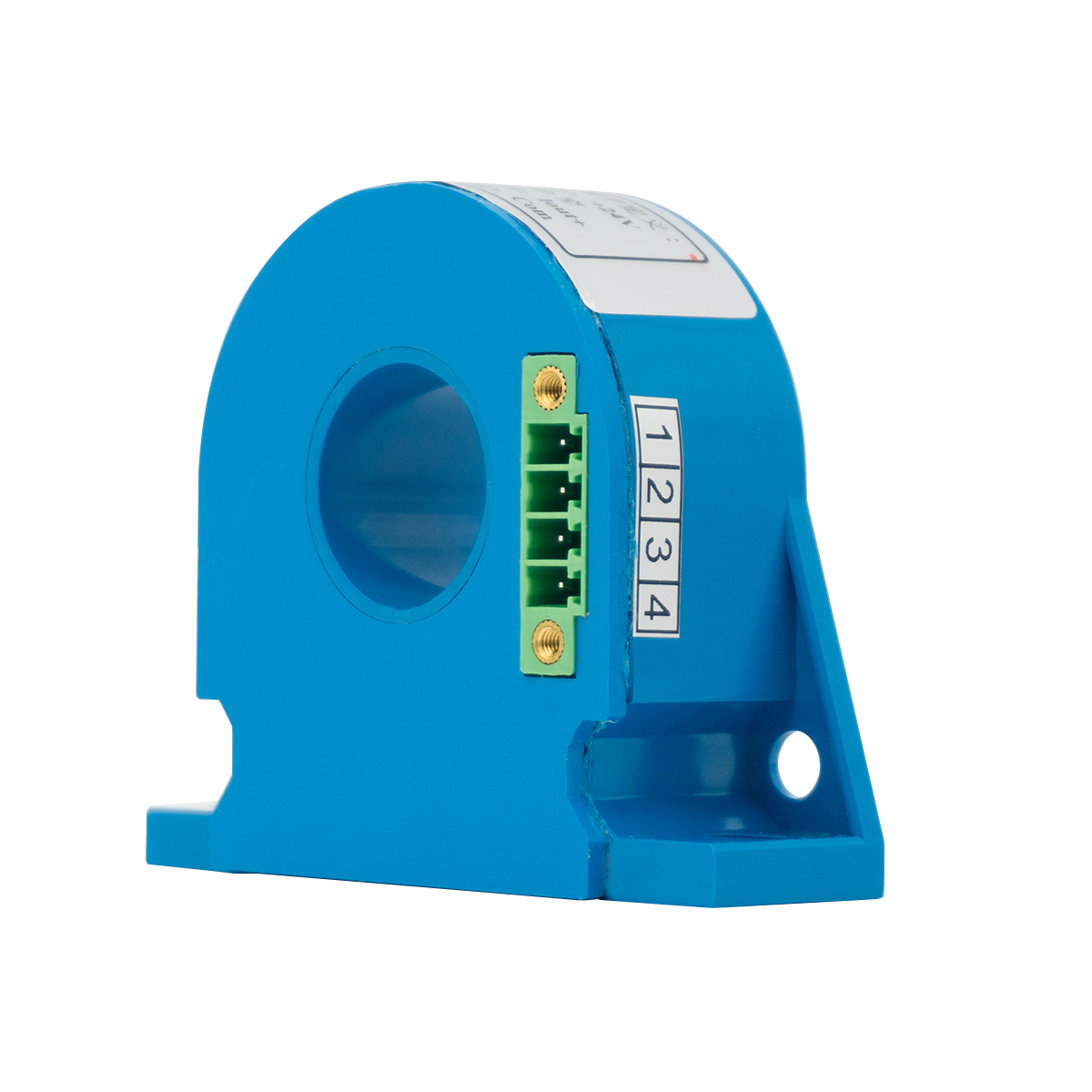

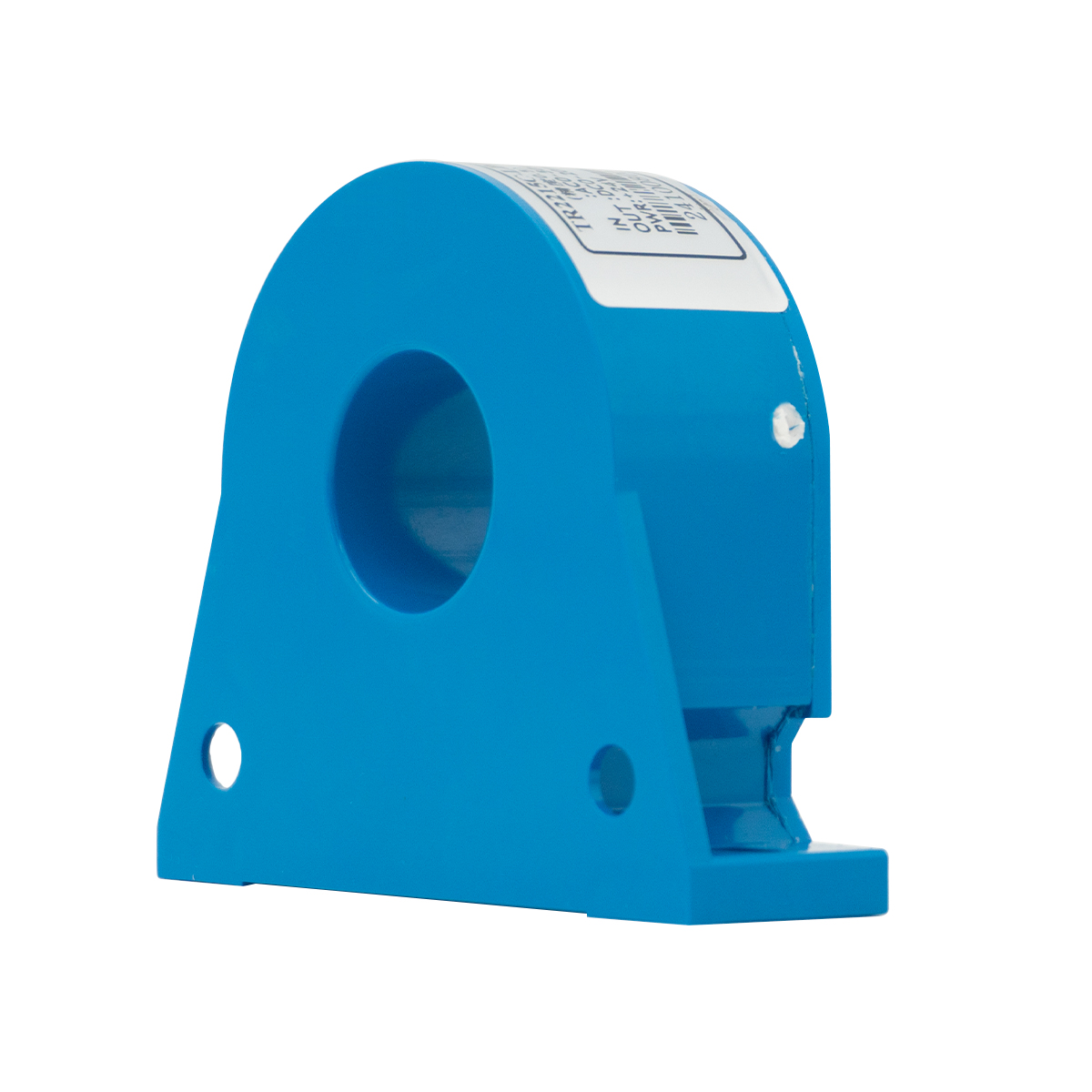

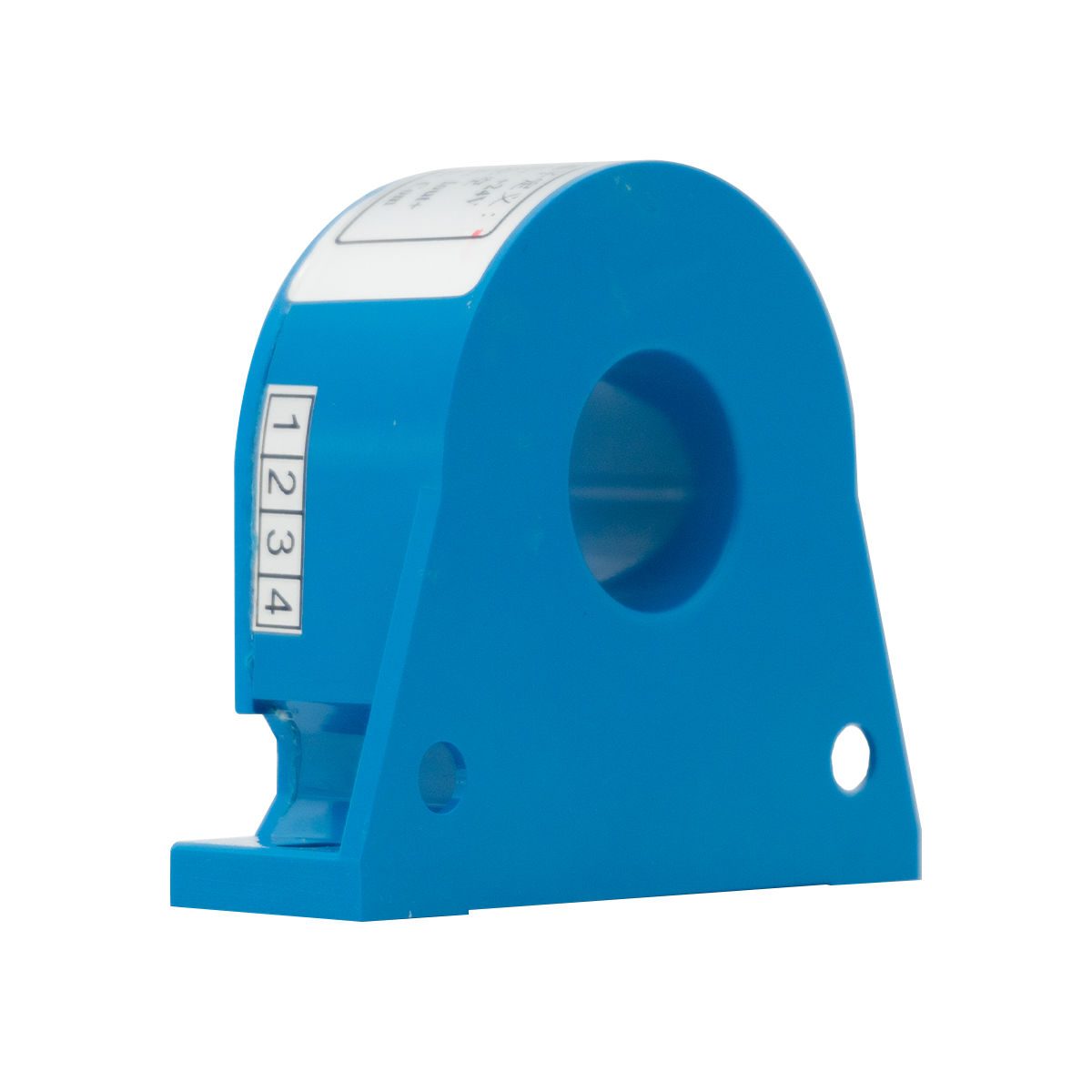

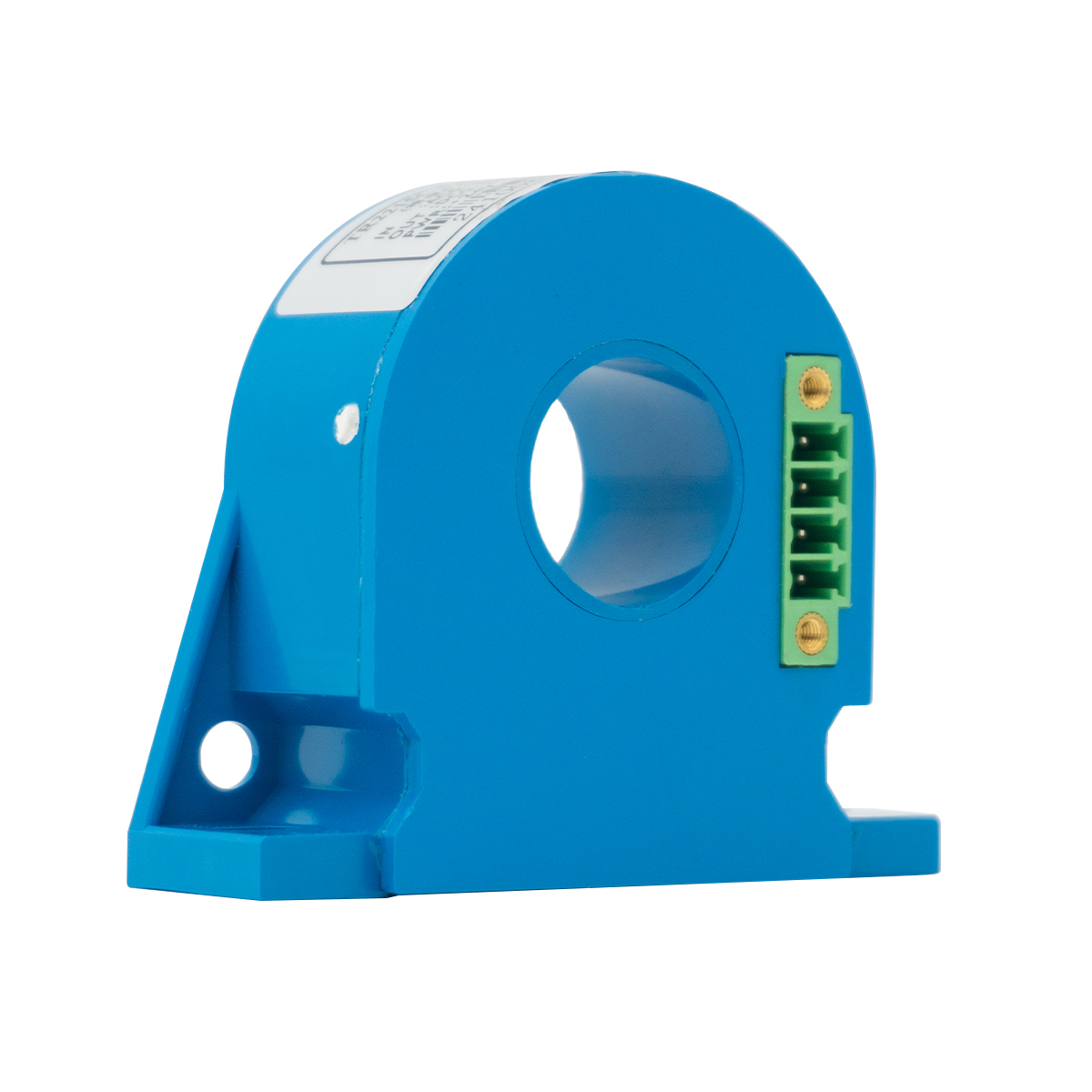

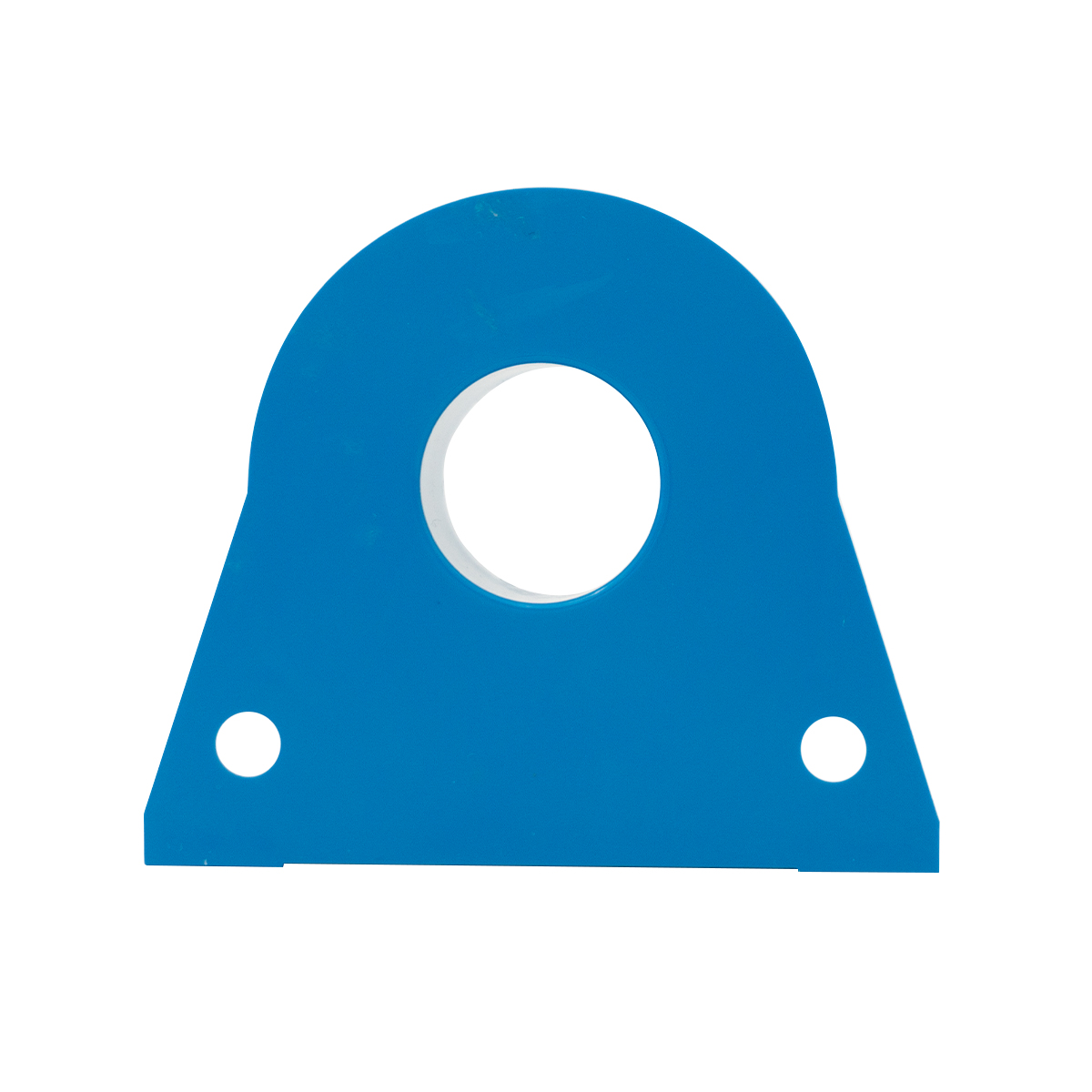

TR2215C-LBC
TR
Un capteur de courant est un appareil qui mesure avec précision le courant alternatif ou continu circulant dans un conducteur et le convertit en un signal de sortie standardisé, tel que 4 à 20 mA , 0 à 10 V , ou en signaux numériques, à des fins de surveillance, de contrôle et de protection. Il offre une isolation électrique , à réponse rapide , de haute précision et des performances fiables , garantissant une mesure précise et sans interférence dans divers environnements. Les capteurs de courant sont largement utilisés dans l'automatisation industrielle, , la gestion de l'énergie, , le contrôle des moteurs, , les systèmes de distribution d'énergie , , les applications d'énergie renouvelable et les réseaux intelligents . En fournissant des données actuelles en temps réel aux systèmes de contrôle tels que les automates , SCADA ou DCS , ils permettent la détection des défauts, , la surveillance de la charge , , l'optimisation énergétique et la maintenance préventive , améliorant ainsi la sécurité et l'efficacité opérationnelles. Compacts, robustes et faciles à intégrer, les capteurs de courant jouent un rôle essentiel dans l'amélioration de la fiabilité, des performances et de la surveillance intelligente des systèmes dans les applications électriques et industrielles modernes.
Les performances de mesure de la mesure du courant sont stables
Excellente précision, bonne linéarité
Large plage de mesure et forte capacité de surcharge
Structure perforée, aucune perte d'insertion
Le système de signal
Détection de ligne
Système de surveillance des fuites
Mesure de la différence de courant
Exemples d'applications

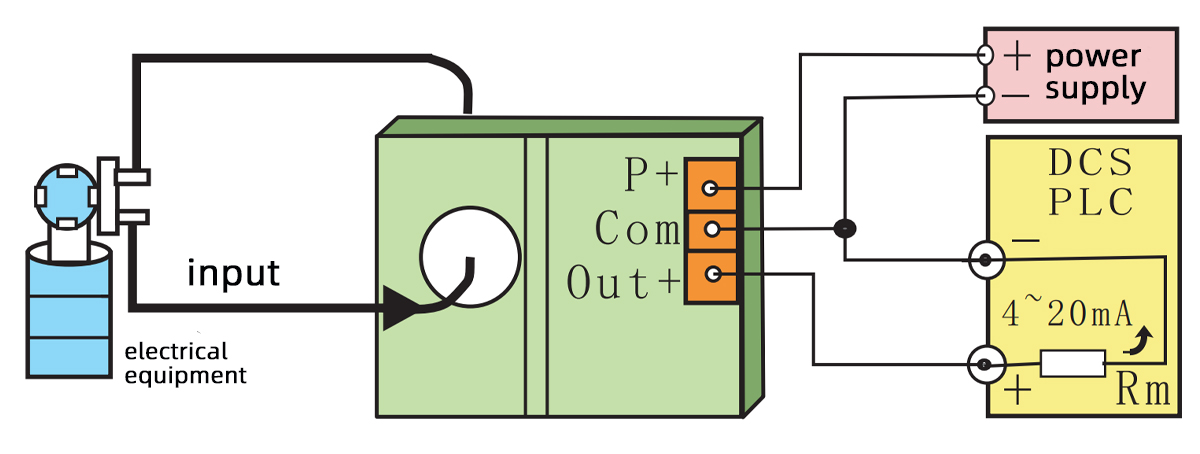

Exemple 1
La sortie universelle à deux masses d'isolation (une entrée, une sortie) est souvent utilisée dans cette situation, où l'alimentation du dispositif d'acquisition de signal est la même que celle de l'émetteur de courant, ou l'alimentation de l'émetteur de courant est directement fournie par le dispositif d'acquisition de signal.

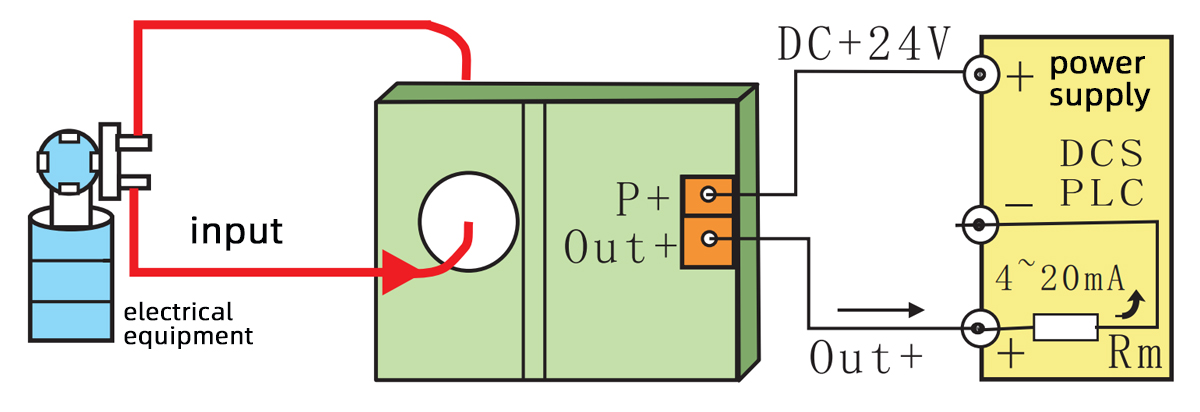

Exemple 2
La sortie à deux fils (DC4 ~ 20 mA) ne nécessite que 2 fils pour la sortie et l'alimentation, ce qui permet d'économiser 1 fil par rapport à un émetteur général, de réduire les coûts de câblage et d'améliorer la fiabilité de l'émetteur.
Un capteur de courant est un appareil qui mesure avec précision le courant alternatif ou continu circulant dans un conducteur et le convertit en un signal de sortie standardisé, tel que 4 à 20 mA , 0 à 10 V , ou en signaux numériques, à des fins de surveillance, de contrôle et de protection. Il offre une isolation électrique , à réponse rapide , de haute précision et des performances fiables , garantissant une mesure précise et sans interférence dans divers environnements. Les capteurs de courant sont largement utilisés dans l'automatisation industrielle, , la gestion de l'énergie, , le contrôle des moteurs, , les systèmes de distribution d'énergie , , les applications d'énergie renouvelable et les réseaux intelligents . En fournissant des données actuelles en temps réel aux systèmes de contrôle tels que les automates , SCADA ou DCS , ils permettent la détection des défauts, , la surveillance de la charge , , l'optimisation énergétique et la maintenance préventive , améliorant ainsi la sécurité et l'efficacité opérationnelles. Compacts, robustes et faciles à intégrer, les capteurs de courant jouent un rôle essentiel dans l'amélioration de la fiabilité, des performances et de la surveillance intelligente des systèmes dans les applications électriques et industrielles modernes.
Les performances de mesure de la mesure du courant sont stables
Excellente précision, bonne linéarité
Large plage de mesure et forte capacité de surcharge
Structure perforée, aucune perte d'insertion
Le système de signal
Détection de ligne
Système de surveillance des fuites
Mesure de la différence de courant
Exemples d'applications
Exemple 1
La sortie universelle à deux masses d'isolation (une entrée, une sortie) est souvent utilisée dans cette situation, où l'alimentation du dispositif d'acquisition de signal est la même que celle de l'émetteur de courant, ou l'alimentation de l'émetteur de courant est directement fournie par le dispositif d'acquisition de signal.
Exemple 2
La sortie à deux fils (DC4 ~ 20 mA) ne nécessite que 2 fils pour la sortie et l'alimentation, ce qui permet d'économiser 1 fil par rapport à un émetteur général, de réduire les coûts de câblage et d'améliorer la fiabilité de l'émetteur.
Méthode d'installation : fixé avec des vis plates
Courant nominal primaire : 0,5A, 1A, 5A, 10A, 20A, 50A, 100A, 200A, 300A
Sortie nominale : 1 V, 2 V, 5 V, 10 V, DC0-20mA, DC4-20mA, sortie à deux fils, RS485
Alimentation auxiliaire : DC+24 V ; Cc + 15 V, Cc + 12 V; Cc + 5 V; Cc ± 12 V; C.C ± 15 V ; DC48V
Capacité de charge : tension de sortie -5 mA ; Sortie courant -6V
Précision : 0,1 % ; 0,2 % ; 0,5%
Capacité de surcharge : 10 fois l'entrée nominale
Tension de tenue d'isolement : 3KV/50Hz, 2mA, 1Min
Tension déséquilibrée : ≤ 10 mV
Dérive de température : ≤ 100PPM/° C
Linéarité : 0,1%
Largeur de bande : 20 ~ 5 KHz
Courant de consommation : <5 mA + courant de sortie
Temps de réponse : sortie de suivi < 1 mS, sortie de transmission CC < 250 mS
Température de fonctionnement : -20 °C~+80 °C
Température de stockage : -25°C~+85°C
Peut être réalisé selon les exigences de l'utilisateur

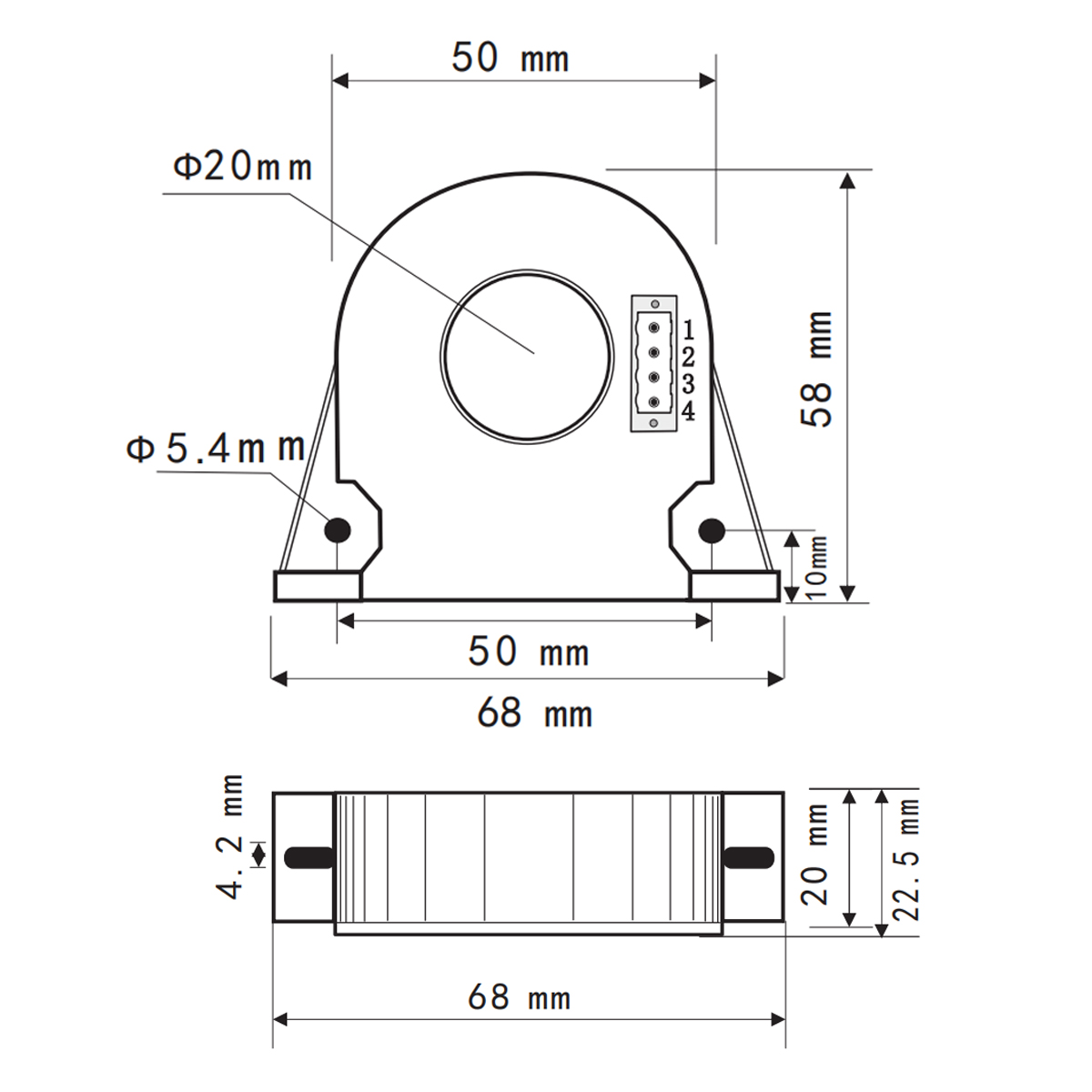

Forme et dimension d'installation

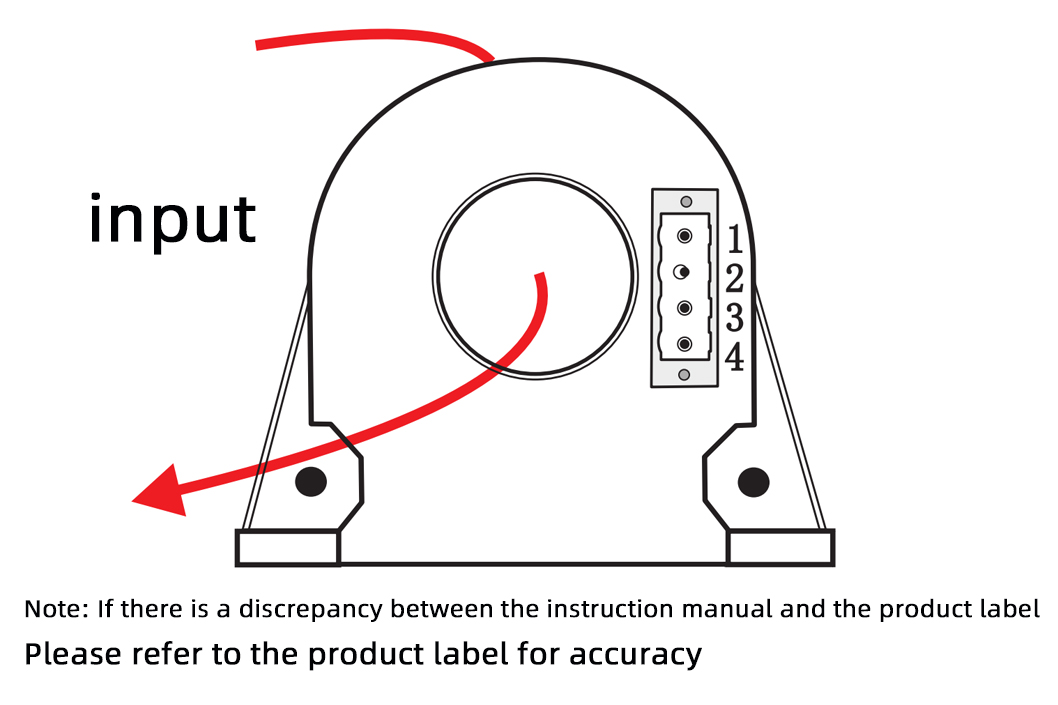

Sortie terminale
Sortie analogique
1 : Alimentation positive
2 : Alimentation négative (vide)
3 : Sortie positive
4 : Public
*Lors de la sortie binaire, les broches 2 et 4 sont vides
Sortie Rs485
1 : Alimentation positive
2:OUT+(A)
3:OUT -(B)
4 : Alimentation négative
Sortie de plomb
Sortie analogique
Rouge : Alimentation positive
Noir : Alimentation négative (vide)
Jaune : Sortie positive
Vert : Public
*Le noir et le vert sont vides lors de la sortie dans un système à deux fils
Sortie Rs485
Rouge : Alimentation positive
Noir : OUT+(A)
Jaune : OUT -(B)
Vert : Alimentation négative
