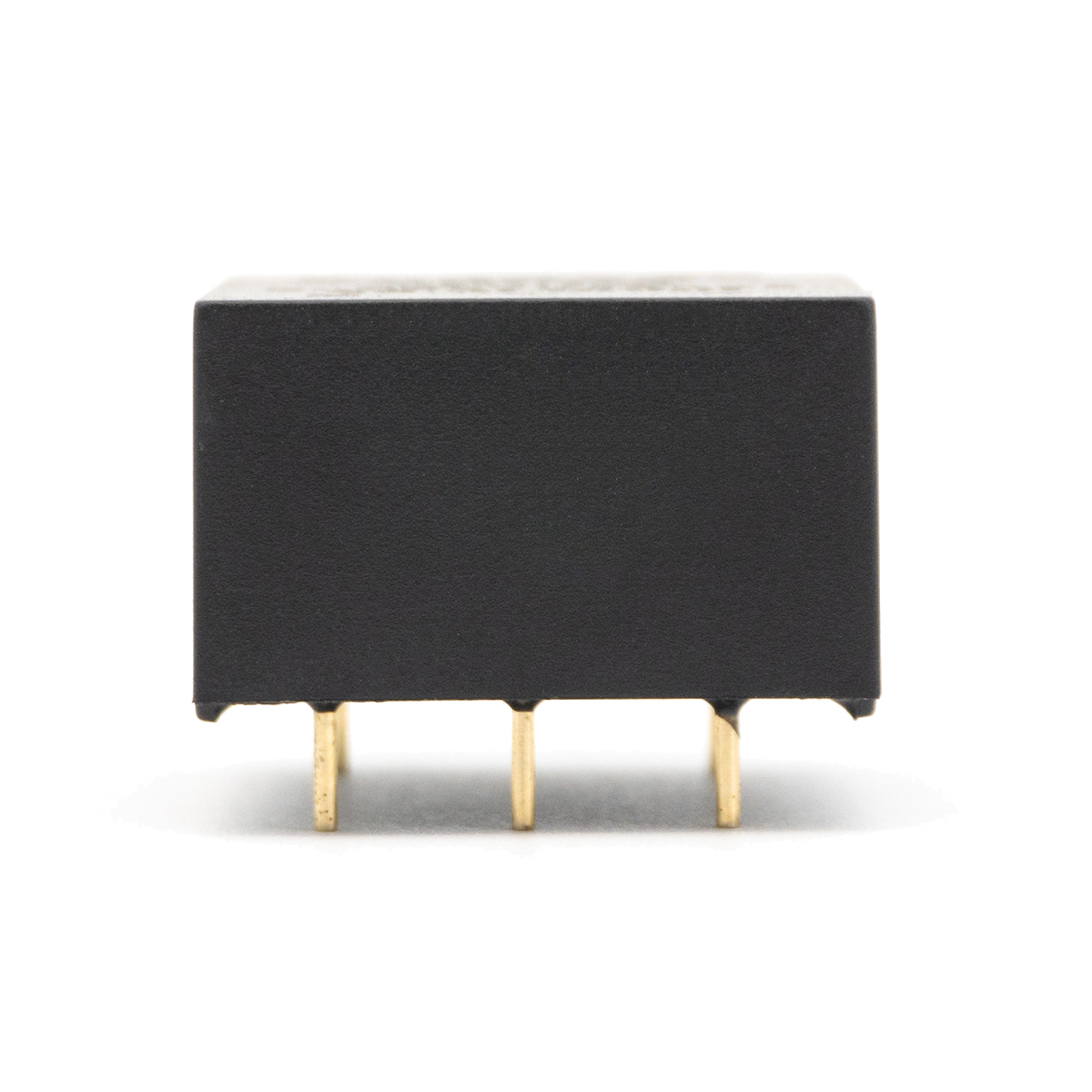

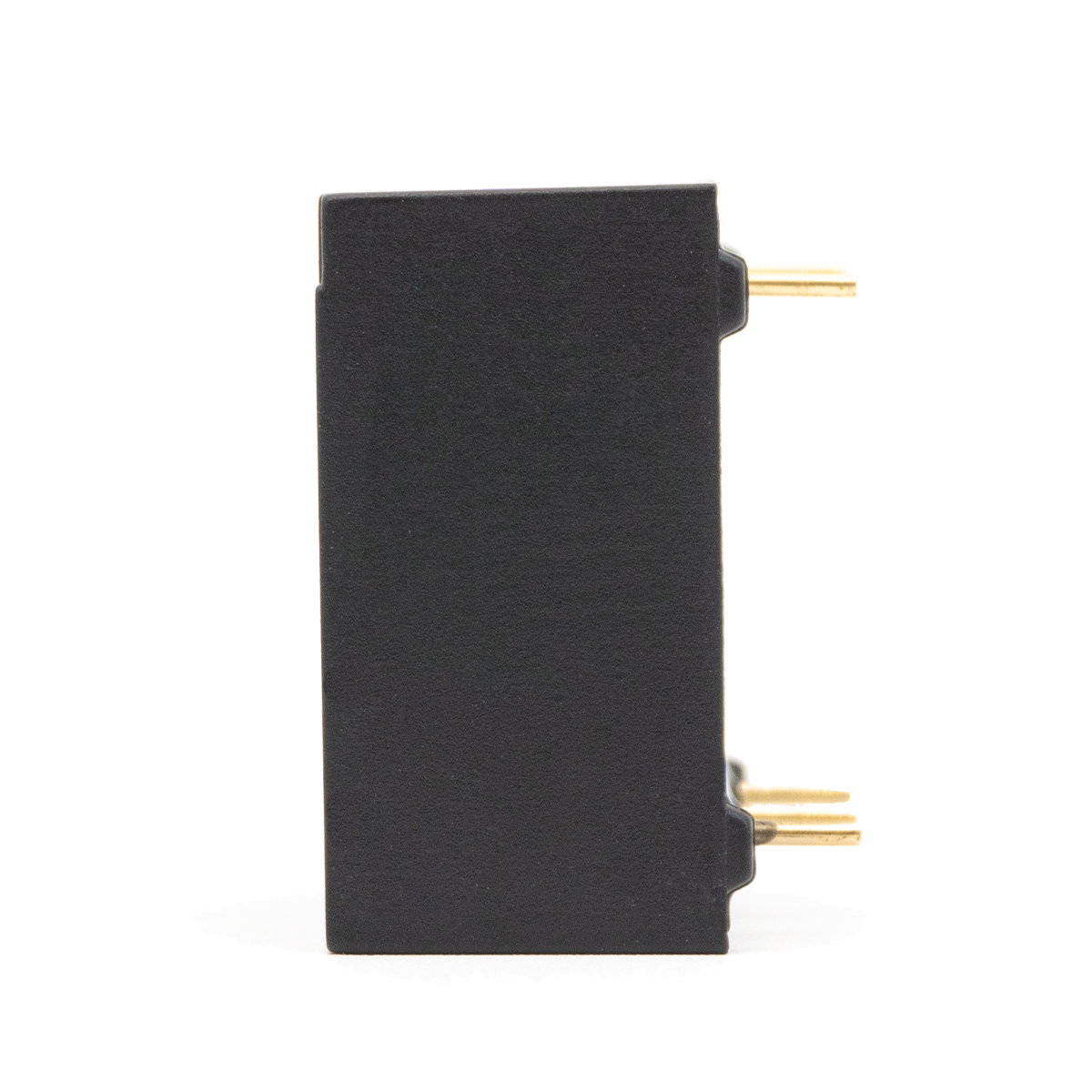

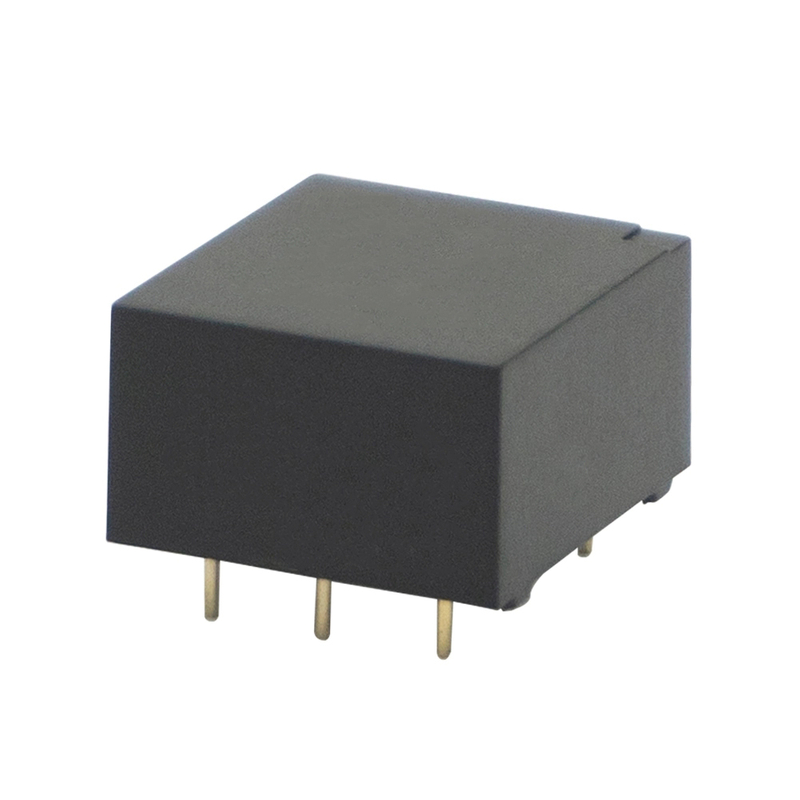

Tr0201-lbh5
TR
Caractéristiques du produit
* Mesure les signaux AC, DC et pulsés.
* Excellente précision, bonne linéarité.
* Forte résistance aux interférences externes, taux de rejet en mode commun élevé.
* Faible dérive de température, faible consommation d'énergie, large bande de fréquence.
* Isolation complète entre primaire et secondaire
* Large plage de mesure, vitesse de réponse rapide, haute précision et bonne stabilité de la température.
Application du produit
* Régulation de la vitesse de conversion de fréquence AC.
* Traction par servomoteur.
* Alimentation sans interruption (UPS).
* Machine à souder, alimentation par batterie.
* Mesure de courant de haute précision et haute fréquence.
Paramètres du produit
| Spécification | 0,5 A/0,625 V | 1 A/0,625 V | 6 A/0,625 V | Unité | |
|---|---|---|---|---|---|
| I PN | Courant d'entrée nominal primaire | 0.5 | 1 | 6 | A |
| I P | Plage de mesure du courant primaire | 0-1 | 0-2 | 0-12 | A |
| V SN | Tension de sortie nominale secondaire | 2,5 ± 0,625 | V | ||
| V C | Tension d'alimentation | +5 (± 5%) | V | ||
| I C | Consommation de courant | ＜ 10 + est | mame | ||
| V d | Tension d'isolation | Entre les circuits primaires et secondaires: 2,5 kV / 50Hz / 1 min | |||
| ε L | Linéarité | ＜ 0,1 | % FS | ||
| X | Précision | TA = 25 ℃: ≤ ± 0,5 | % | ||
| V 0 | Tension de décalage | Ta = 25 ℃: ≤ ± 10 | mv | ||
| V OM | Tension de décalage magnétique | IP=0 après 3*I PN :≤±5 | mv | ||
| V OT | Dérive de température de tension de décalage | IP=0, TA=-40-+80℃ :≤±0,1 | MV / ℃ | ||
| T r | Temps de réponse | ≤40 | μs | ||
| f | Bande passante (-3 dB) | DC-100 | khz | ||
| T A | Température de fonctionnement | -40-+80 | ℃ | ||
| T S | Température de stockage | -45-+85 | ℃ | ||

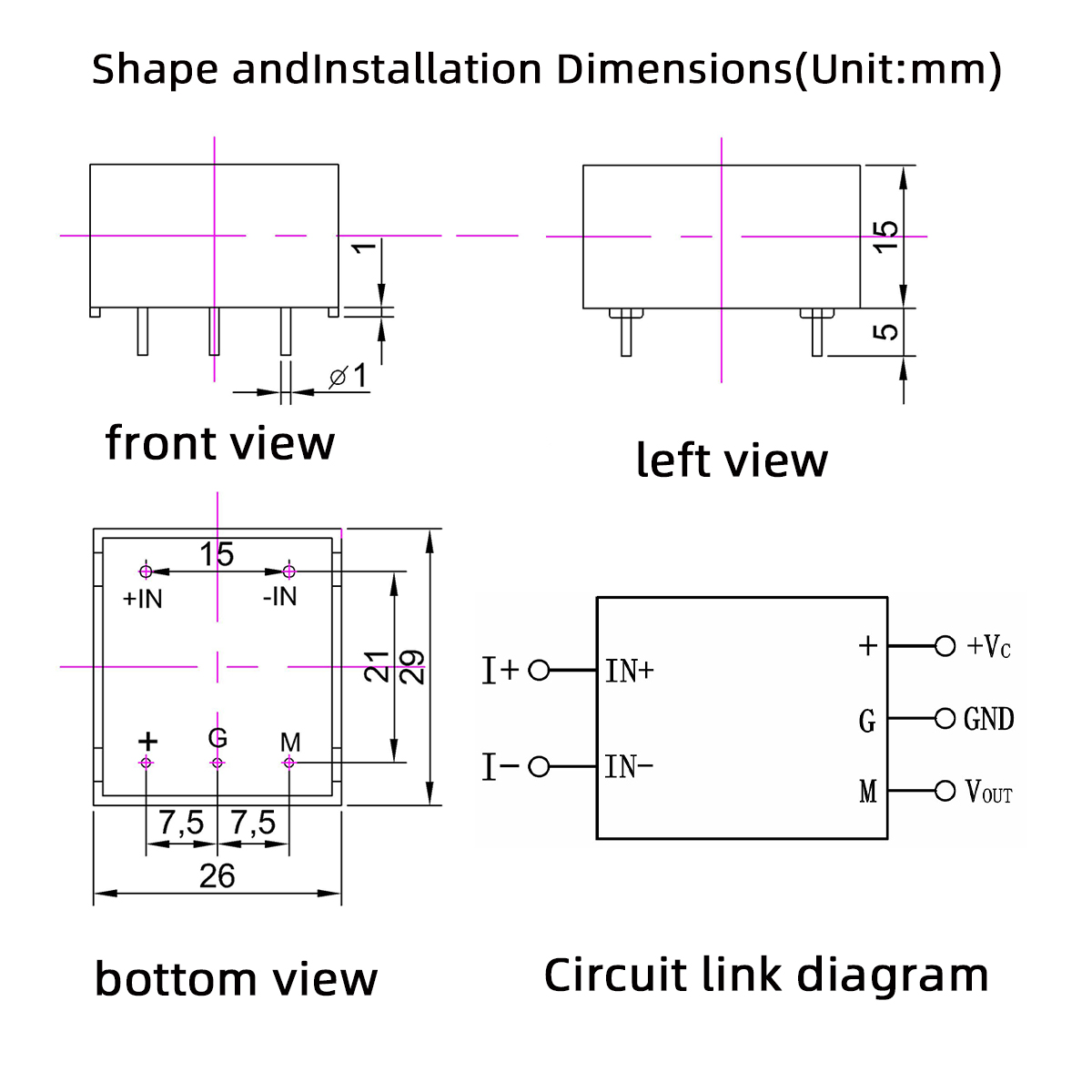

Dimensions de forme et d'installation
Note:
Précautions d'installation
Le capteur doit être câblé correctement, sinon cela pourrait endommager les composants internes du capteur.
Lorsque le capteur est soudé à la carte de circuit imprimé, il doit être soudé avec un fer à souder à basse température, et le temps ne doit pas être trop long, et deuxièmement, les épingles ne doivent pas être pressées d'une grande quantité, sinon la connexion interne peut être ouverte.
Caractéristiques du produit
* Mesure les signaux AC, DC et pulsés.
* Excellente précision, bonne linéarité.
* Forte résistance aux interférences externes, taux de rejet en mode commun élevé.
* Faible dérive de température, faible consommation d'énergie, large bande de fréquence.
* Isolation complète entre primaire et secondaire
* Large plage de mesure, vitesse de réponse rapide, haute précision et bonne stabilité de la température.
Application du produit
* Régulation de la vitesse de conversion de fréquence AC.
* Traction par servomoteur.
* Alimentation sans interruption (UPS).
* Machine à souder, alimentation par batterie.
* Mesure de courant de haute précision et haute fréquence.
Paramètres du produit
| Spécification | 0,5 A/0,625 V | 1 A/0,625 V | 6 A/0,625 V | Unité | |
|---|---|---|---|---|---|
| I PN | Courant d'entrée nominal primaire | 0.5 | 1 | 6 | A |
| I P | Plage de mesure du courant primaire | 0-1 | 0-2 | 0-12 | A |
| V SN | Tension de sortie nominale secondaire | 2,5 ± 0,625 | V | ||
| V C | Tension d'alimentation | +5 (± 5%) | V | ||
| I C | Consommation de courant | ＜ 10 + est | mame | ||
| V d | Tension d'isolation | Entre les circuits primaires et secondaires: 2,5 kV / 50Hz / 1 min | |||
| ε L | Linéarité | ＜ 0,1 | % FS | ||
| X | Précision | TA = 25 ℃: ≤ ± 0,5 | % | ||
| V 0 | Tension de décalage | Ta = 25 ℃: ≤ ± 10 | mv | ||
| V OM | Tension de décalage magnétique | IP=0 après 3*I PN :≤±5 | mv | ||
| V OT | Dérive de température de tension de décalage | IP=0, TA=-40-+80℃ :≤±0,1 | MV / ℃ | ||
| T r | Temps de réponse | ≤40 | μs | ||
| f | Bande passante (-3 dB) | DC-100 | khz | ||
| T A | Température de fonctionnement | -40-+80 | ℃ | ||
| T S | Température de stockage | -45-+85 | ℃ | ||
Dimensions de forme et d'installation
Note:
Précautions d'installation
Le capteur doit être câblé correctement, sinon cela pourrait endommager les composants internes du capteur.
Lorsque le capteur est soudé à la carte de circuit imprimé, il doit être soudé avec un fer à souder à basse température, et le temps ne doit pas être trop long, et deuxièmement, les épingles ne doivent pas être pressées d'une grande quantité, sinon la connexion interne peut être ouverte.
