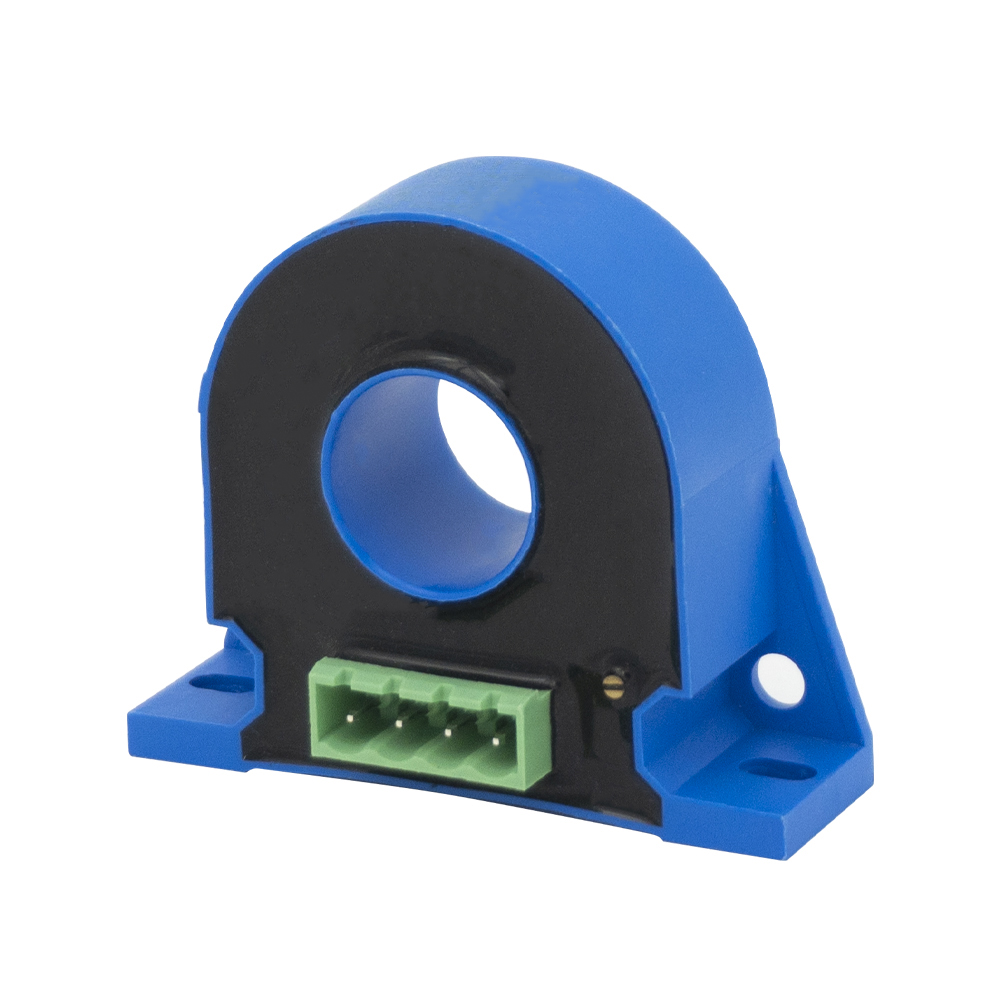

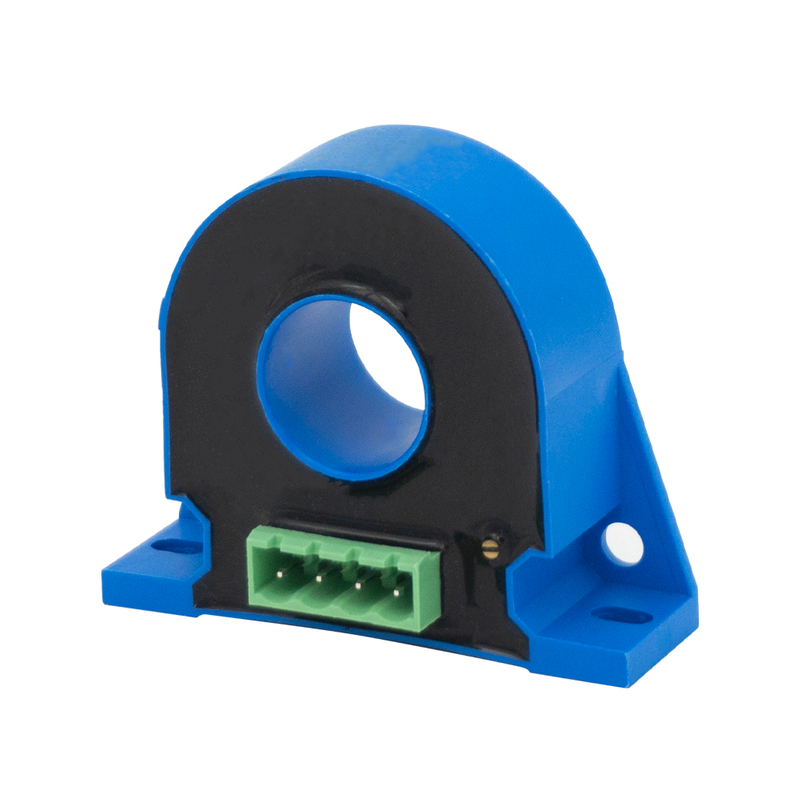

TR0215-LXN
TR
Caractéristiques du produit
* Les performances de mesure de petit courant sont stables.
* Excellente précision, bonne linéarité.
* Large plage de mesure et forte capacité de surcharge.
* Structure perforée, aucune perte d'insertion.
Application du produit
* Le système de signalisation.
* Détection de ligne.
* Système de surveillance des fuites.
* Mesure de différence de courant.
Paramètres du produit
Spécification | 10mA/5V | 50mA/5V | 200 mA/5 V | Unité | |
Je pn | Courant d'entrée nominal primaire (CC) | 10 | 50 | 200 | mame |
I p | Plage de mesure du courant primaire | 0 ～ 15 | 0 ～ 75 | 0～300 | mame |
V Sn | Tension de sortie nominale secondaire (DC) | 5 | V | ||
V C | La d'alimentation tension | ± 12 ～ 15 (± 5%) | V | ||
I c | Consommation actuelle | ＜ 30 | mame | ||
V D | Tension d'isolation | Entre les circuits primaires et secondaires: 2,5 kV / 50Hz / 1 min | |||
ε L | Linéarité | ＜ 1 | % FS | ||
X | Précision | TA = 25 ℃: ≤ ± 0,5 | % | ||
V0 | Tension de décalage | Ta = 25 ℃: ≤ ± 50 | mv | ||
V ot | Dérive de température de tension de décalage | Ip =0 TA =-40～+80℃ :≤±1,5 | MV / ℃ | ||
T r | Temps de réponse | ≤120 | MS | ||
T a | Fonctionnement Température | -40 ～ + 80 | ℃ | ||
T s | Stockage Température | -45 ～ + 85 | ℃ | ||
R L | Résistance à la charge | TA = 25 ℃: ≥10 | kΩ | ||

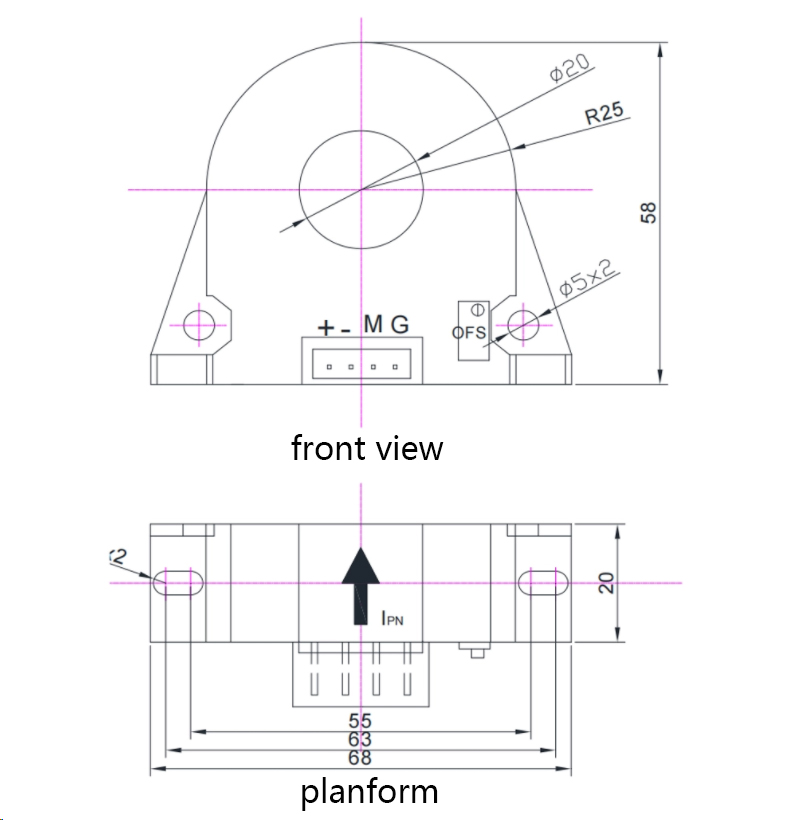

Dimensions

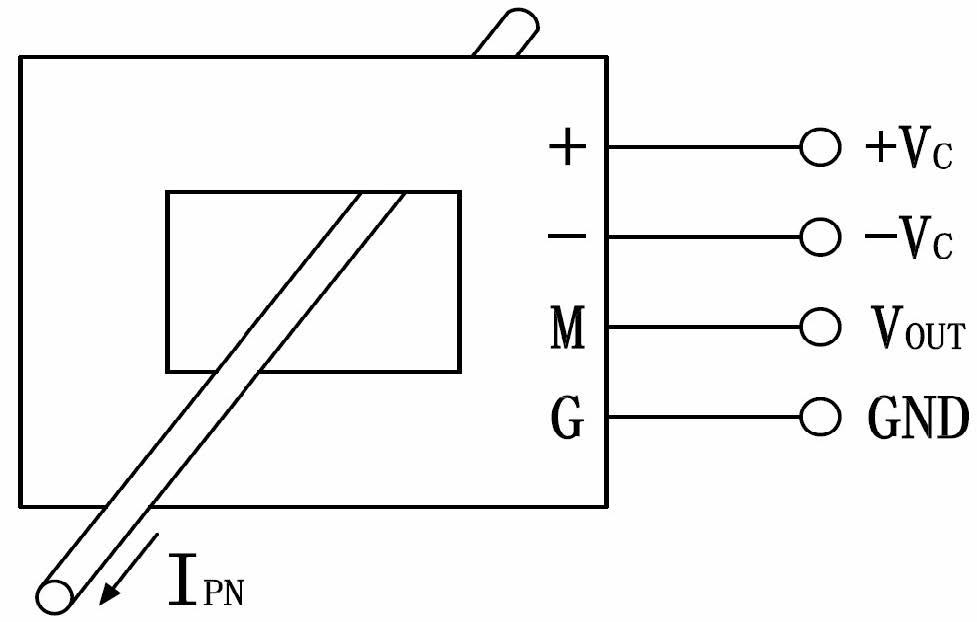

Schéma électrique
Note: | ||
Je PN : | Sens d'entrée du courant primaire | |
+ : | Alimentation positive 12V/15V | |
- : | Alimentation négative 12V/15V | |
M : | Sortie de signal secondaire | |
| G : | Mise à la terre | |
| OFS : | Ajustement du zéro | |
Précautions d'installation
Le capteur doit être câblé correctement, sinon cela pourrait endommager les composants internes du capteur.
Caractéristiques du produit
* Les performances de mesure de petit courant sont stables.
* Excellente précision, bonne linéarité.
* Large plage de mesure et forte capacité de surcharge.
* Structure perforée, aucune perte d'insertion.
Application du produit
* Le système de signalisation.
* Détection de ligne.
* Système de surveillance des fuites.
* Mesure de différence de courant.
Paramètres du produit
Spécification | 10mA/5V | 50mA/5V | 200 mA/5 V | Unité | |
Je pn | Courant d'entrée nominal primaire (CC) | 10 | 50 | 200 | mame |
I p | Plage de mesure du courant primaire | 0 ～ 15 | 0 ～ 75 | 0～300 | mame |
V Sn | Tension de sortie nominale secondaire (DC) | 5 | V | ||
V C | La d'alimentation tension | ± 12 ～ 15 (± 5%) | V | ||
I c | Consommation actuelle | ＜ 30 | mame | ||
V D | Tension d'isolation | Entre les circuits primaires et secondaires: 2,5 kV / 50Hz / 1 min | |||
ε L | Linéarité | ＜ 1 | % FS | ||
X | Précision | TA = 25 ℃: ≤ ± 0,5 | % | ||
V0 | Tension de décalage | Ta = 25 ℃: ≤ ± 50 | mv | ||
V ot | Dérive de température de tension de décalage | Ip =0 TA =-40～+80℃ :≤±1,5 | MV / ℃ | ||
T r | Temps de réponse | ≤120 | MS | ||
T a | Fonctionnement Température | -40 ～ + 80 | ℃ | ||
T s | Stockage Température | -45 ～ + 85 | ℃ | ||
R L | Résistance à la charge | TA = 25 ℃: ≥10 | kΩ | ||
Dimensions
Schéma électrique
Note: | ||
Je PN : | Sens d'entrée du courant primaire | |
+ : | Alimentation positive 12V/15V | |
- : | Alimentation négative 12V/15V | |
M : | Sortie de signal secondaire | |
| G : | Mise à la terre | |
| OFS : | Ajustement du zéro | |
Précautions d'installation
Le capteur doit être câblé correctement, sinon cela pourrait endommager les composants internes du capteur.
