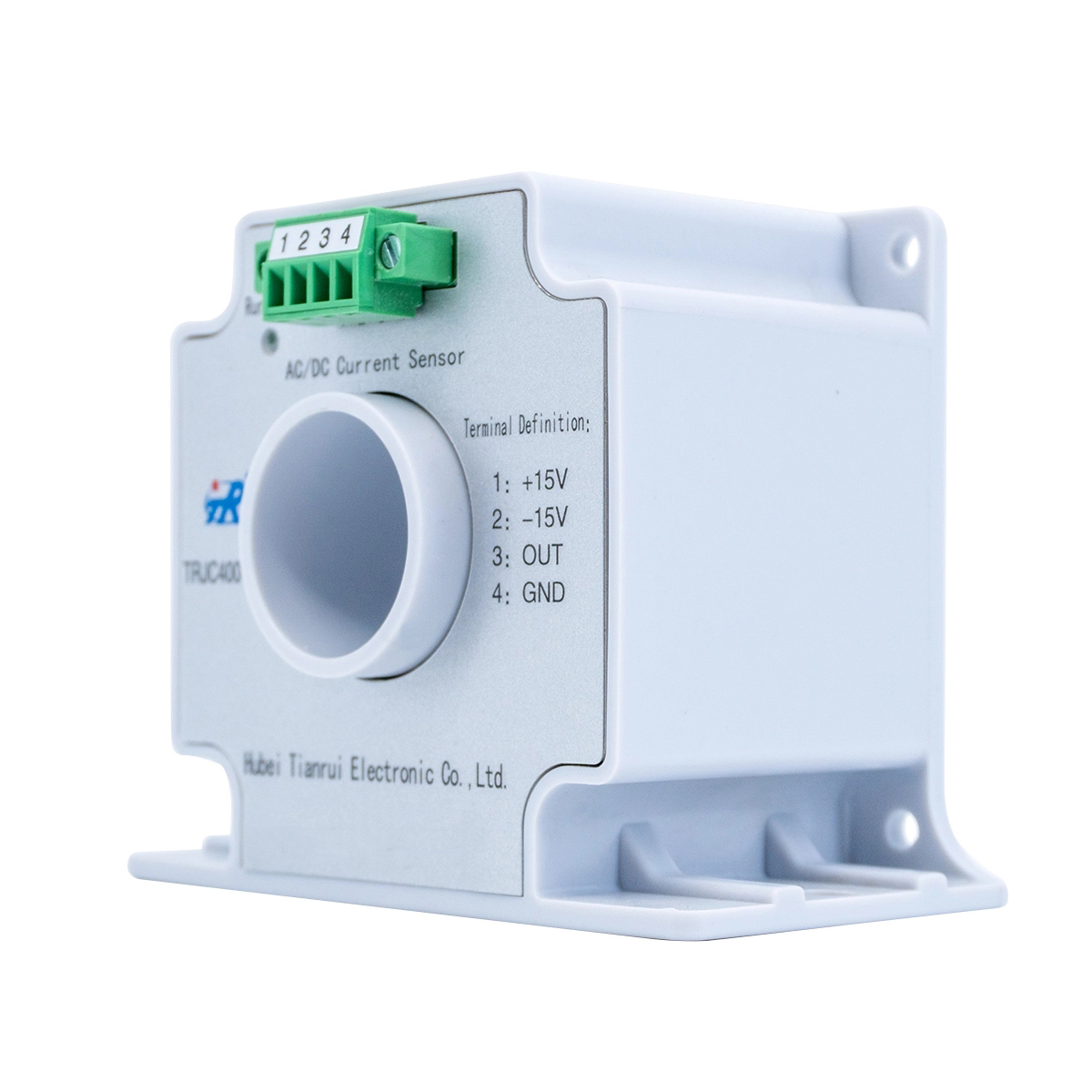

TRJC400-26A
TR
Aperçu du produit
Un capteur de courant de haute précision est conçu pour mesurer avec précision le courant alternatif et continu avec une erreur minimale et une excellente stabilité. Il convertit le courant mesuré en un signal de tension ou de courant proportionnel pour une surveillance et un contrôle précis. Utilisant des technologies avancées telles que l’effet Hall ou les méthodes à flux nul en boucle fermée, il garantit une linéarité élevée, une faible dérive de température et une réponse rapide. Ces capteurs sont largement utilisés dans l'électronique de puissance, l'automatisation industrielle, les systèmes d'énergie renouvelable et les véhicules électriques. Avec une fiabilité élevée, une conception compacte et une forte capacité anti-interférence, les capteurs de courant de haute précision fournissent une mesure précise du courant pour un fonctionnement efficace et sûr du système.
Caractéristiques du produit
* Retour de compensation magnétique multicanal.
* Minuscules courants mal alignés.
* Linéarité supérieure.
* Haute tenue à l'isolement.
* Petite erreur entre l'entrée et la sortie.
* Large bande passante de fréquence.
* Vitesse de réponse rapide.
* Haute résolution.
* Dérive à basse température.
Application du produit
* Nouvelle détection d'énergie.
* Remplacer les produits du hall.
* Mesure électronique de puissance.
* Contrôle et mesure industriels.
* Établissement médical.
* Norme pour les tests en laboratoire.
* Trafic ferroviaire.
* instruments et appareils.
Paramètres du produit
Taper | Symbole | Conditions de test | Min | Classé | Max | Unité |
Plage de mesure | Je pm | - | - | ±400 | ±480 | Un DC |
Alimentation électrique | V C | Gamme complète | ± 14,5 | ± 15 | ± 15,5 | V CC |
Consommation actuelle | I c | Dans la gamme I PM | ± 40 | ±240 | ±280 | mame |
Rapport | K n | Entrée: sortie | 2000: 1 | - | ||
Courant de sortie nominal | Je sn | Courant nominal primaire | - | ±200 | - | mame |
Mesurer la résistance | R m | Reportez-vous à pic.1 | - | 5 | 12 | Ω |
Précision | X e | 25 ± 10 ℃ | - | - | 0.02 | % |
Linéarité | ε L | - | - | - | 20 | ppm |
Coefficient de dérive de température | TCI OUT | - | - | - | 0.1 | ppm / k |
Courant de décalage zéro | I o | 25 ± 10 ℃ | - | - | ± 5 | ua |
Courant de décalage zéro | I OT | Plage de températures de fonctionnement complète | - | - | ± 10 | ua |
Courant d'ondulation | Dans | Dc-10hz | - | - | 2 | ua |
Temps de réponse dynamique | t r | 5% jusqu'à 90%I PN | - | - | 1 | nous |
di / dt suivi avec précision | di / dt | - | 200 | - | - | A / US |
Bande passante de fréquence (- 3 dB) | F | - | 0 | - | 100 | khz |
Remarque : Le courant nominal est le courant efficace lors de la mesure du courant alternatif.
Caractéristique générale
Taper | Symbole | Condition de test | Min | Nominal | Max | Unité |
Plage de température de fonctionnement | T a | - | -40 | - | +85 | ℃ |
Plage de température de stockage | T s | - | -55 | - | +100 | ℃ |
Signal d'indication d'état de sortie | - | Lorsque le voyant d'état de sortie (LED verte) est allumé, cela signifie que le produit fonctionne normalement, et le courant d'entrée du jeu de barres ne dépasse pas sa capacité portante ; Lorsque le voyant d'état de sortie est éteint, cela indique que le produit ne fonctionne pas correctement ou la valeur du courant d'entrée du jeu de barres dépasse sa capacité. | ||||
Fonction de sécurité
Taper | Symbole | Condition de test | Min | Nominal | Max | Unité | |
Tenue à la tension isolée | Entre le primaire et le secondaire | VD | 50Hz, 1 min | - | 2.5 | - | kV |
Tension de tenue d'isolement transitoire | Entre le primaire et le secondaire | Vw | 50us | - | 5 | - | kV |
Ce produit est une pièce moulée, un matériau PC, une tolérance de forme et de dimensions conformément à GB/T14486-2008 MT6 ;

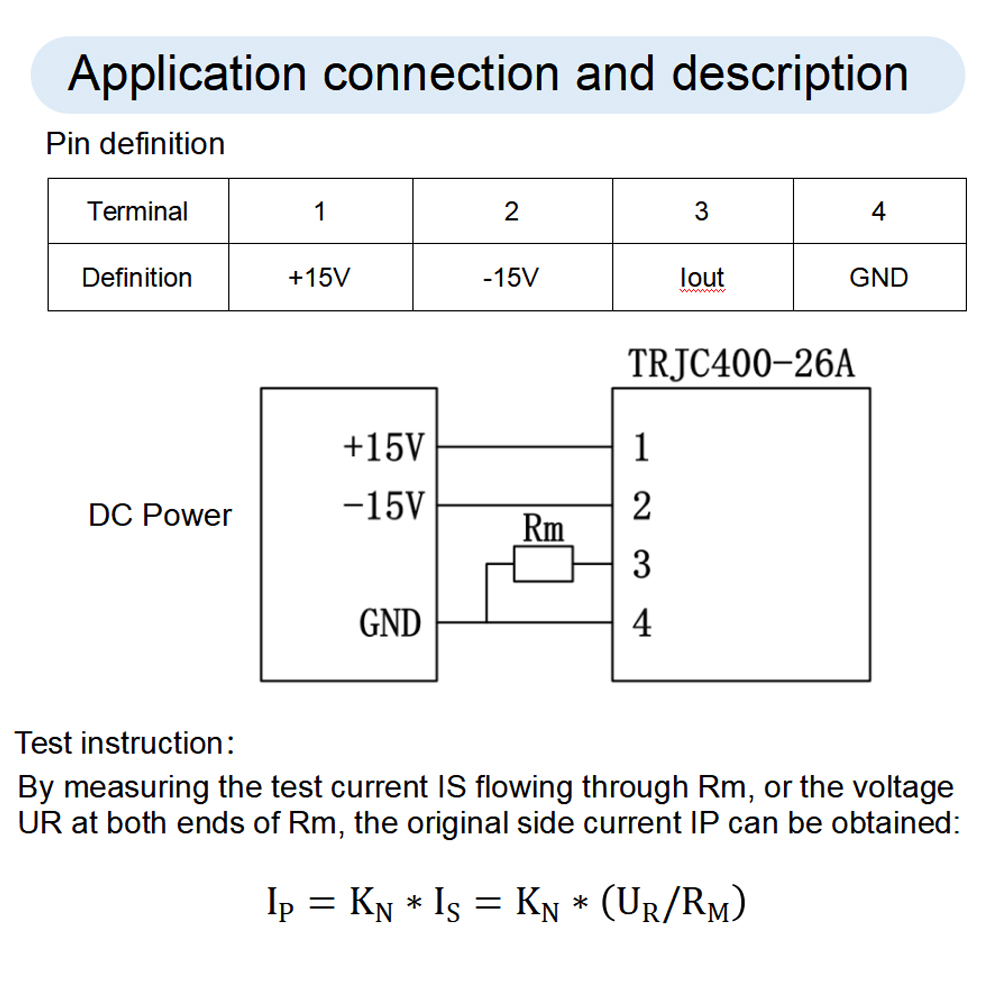

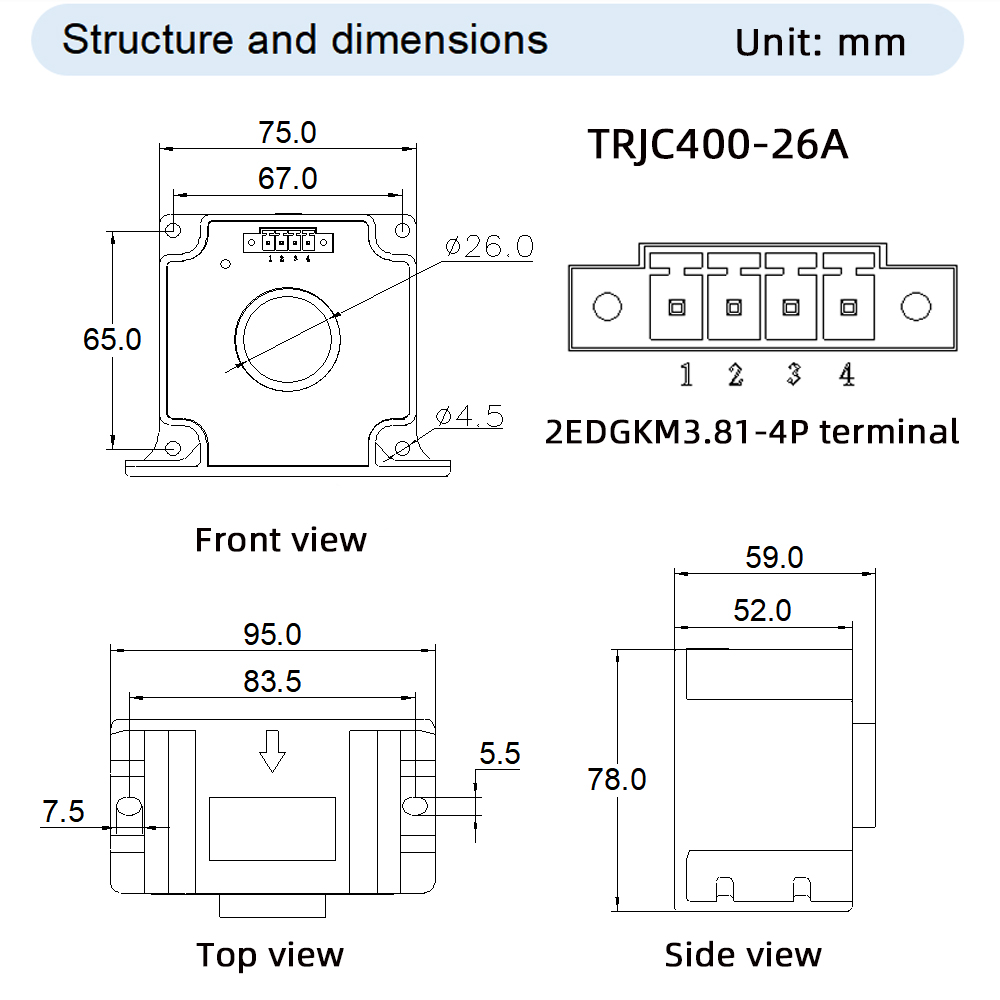

Type de sortie de terminal, connecté au terminal 2EDGKM3.81-4P.
