Caractéristiques du produit
Haute précision de mesure
Performance d'isolation fiable
Structure compacte sur poteau
Forte anti-interférence avec sortie de signal stable.
Application du produit

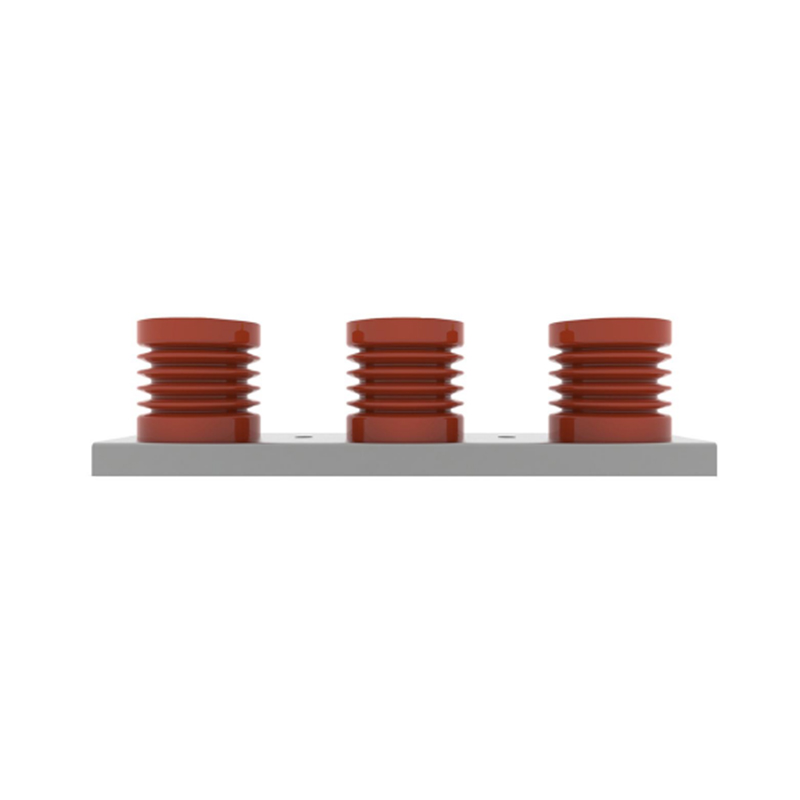

Ce capteur de tension électronique post-monté s'applique aux appareillages moyenne tension, aux armoires de distribution d'énergie, aux réseaux intelligents et aux unités de protection électrique pour la détection de tension en temps réel.
Moule
| tension d'entrée nominale | 10kV | 13.8kV | 20kV | 33kV |
| tension avec | 42kV | 56kV | 80kV | 90kV |
| tension de choc de foudre | 75kV | 115kV | 150 kV | 210kV |
| rapport de transformation de tension de phase | 10kV/√3 : 3,25 V/√3 | 13,8 kV/√3 : 3,25 V/√3 | 24kV/√3 : 3,25 V/√3 | 33kV/√3 : 3,25 V/√3 |
| rapport de transformation de tension homopolaire | 10kV/√3 : 6,5 V/√3 | 10kV/√3 : 6,5 V/√3 | 10kV/√3 : 6,5 V/√3 | 10kV/√3 : 6,5 V/√3 |
| résistance à la charge | 2 MΩ-10 MΩ | 1MΩ/75PF 200kΩ/350PF 2kΩ/50PF | ||
| Alimentation auxiliaire | —— | CA/CC 24-48 V | ||

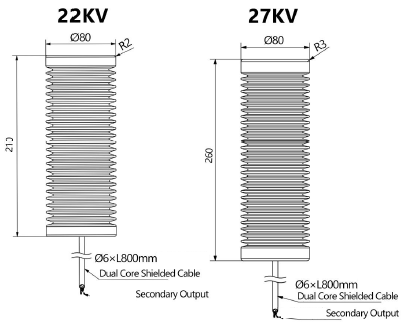

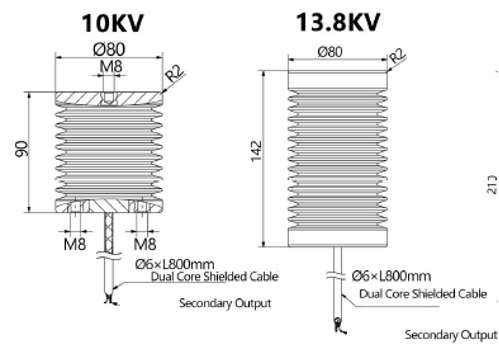

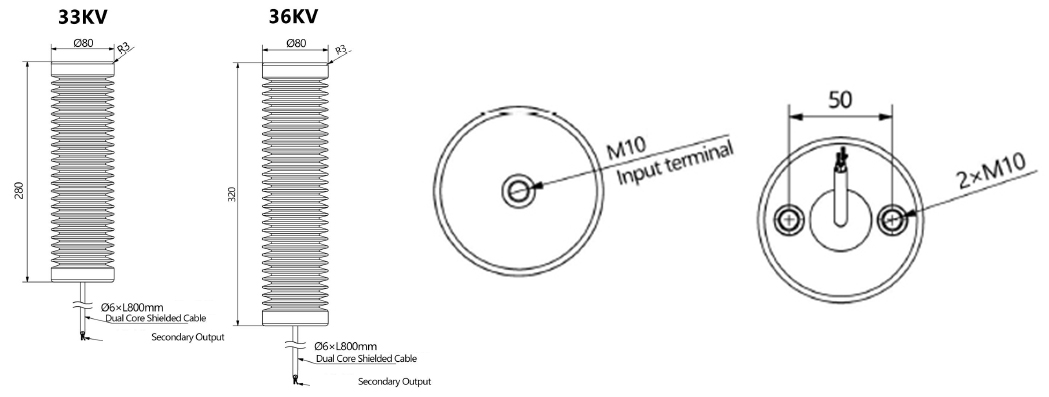

| Taille du isolateur | D80*H90mm | D80*H142mm | D80*H210mm | D80*H300mm |
| Tension de phase (précision) | 0.5 | |||
| Tension homopolaire (précision) | 1/3P | |||
| Décharge partielle | ≤10PC(1,2Un) | |||
| Coefficient de tension nominale | 1,9Un pour 8h | |||
| Courant d'alimentation maximum | 30mA | |||
| Température ambiante | -40 ℃ ~ + 70 ℃ | |||
| Isolation | Encapsulation de résine époxy | |||
| Indice de protection contre la pénétration | IP67 | |||
| Standard | GB/T 20840.7(GB/T 20840.6)/CEI 60044-7(CEI 61869-6/111)IP67 | |||
