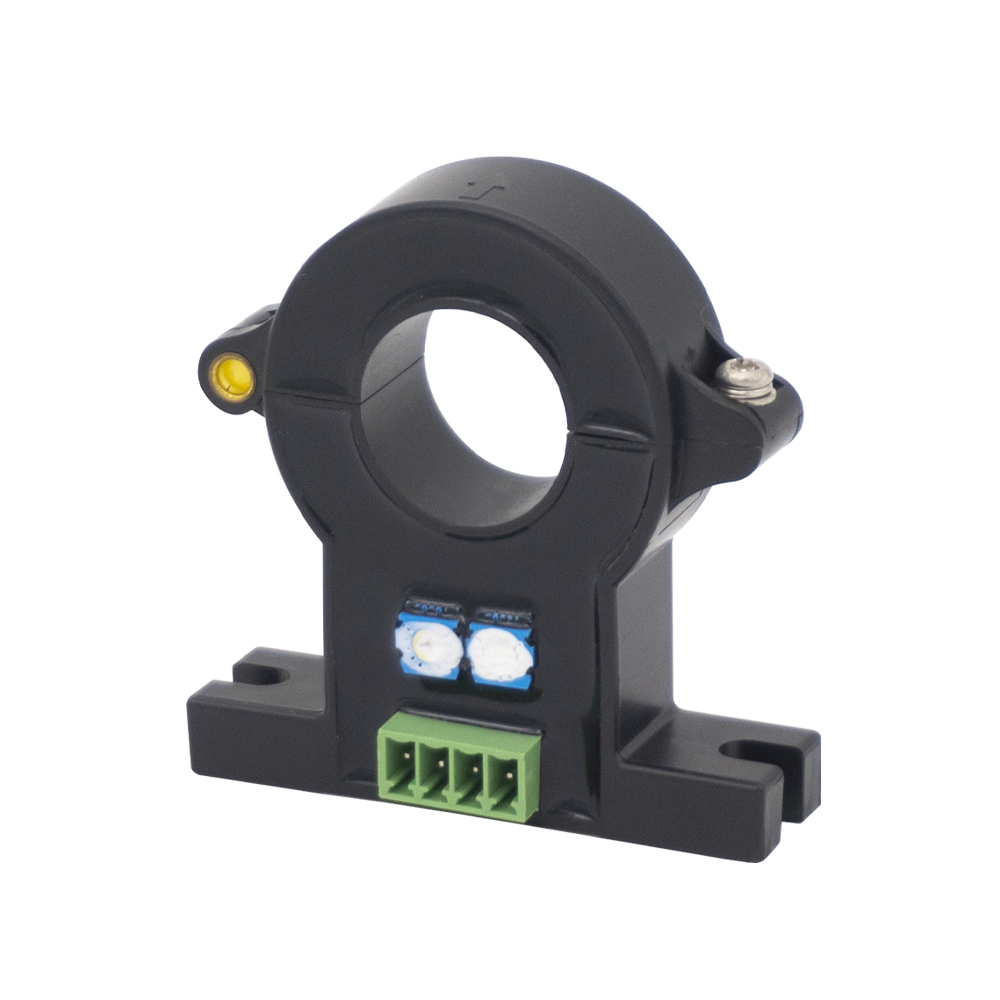

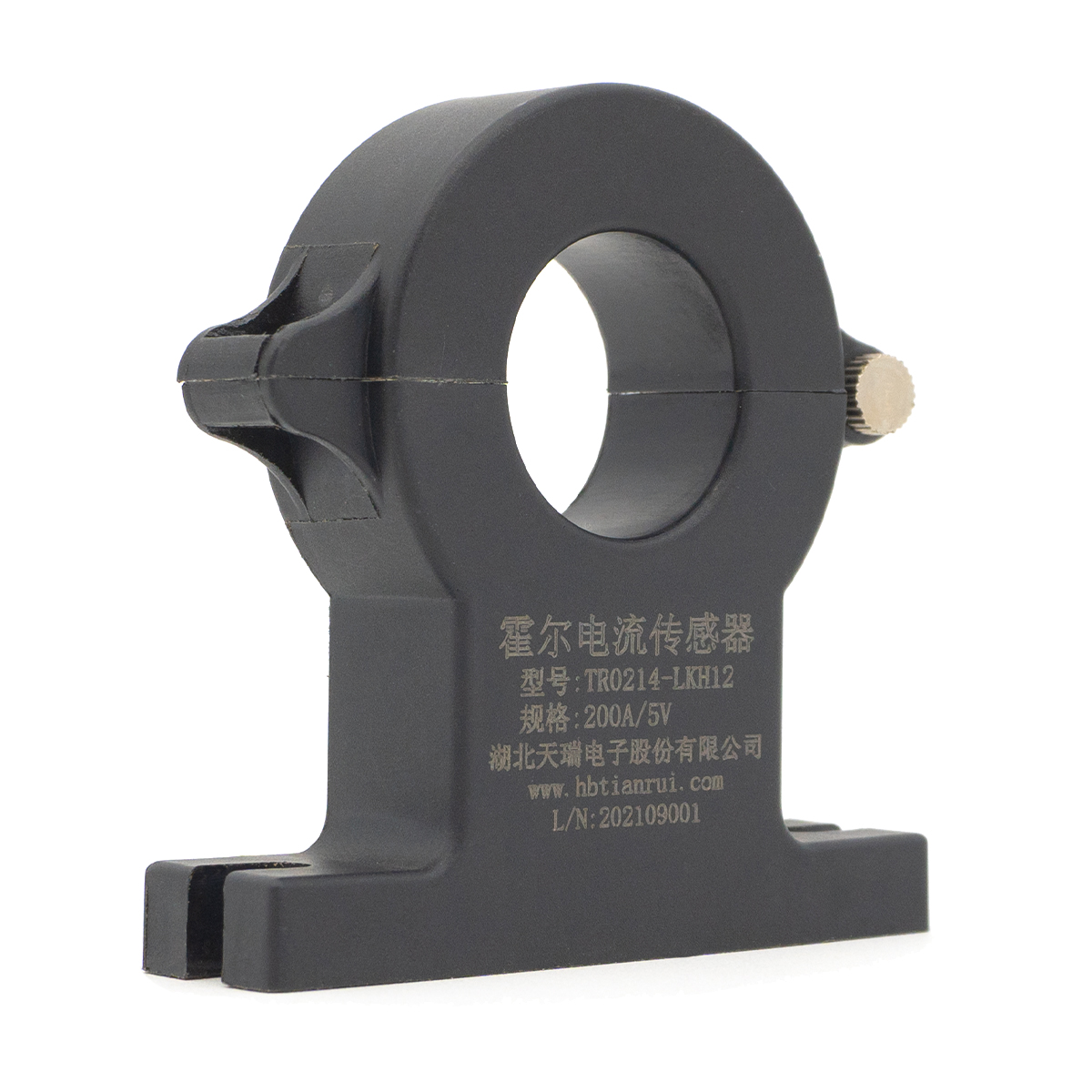

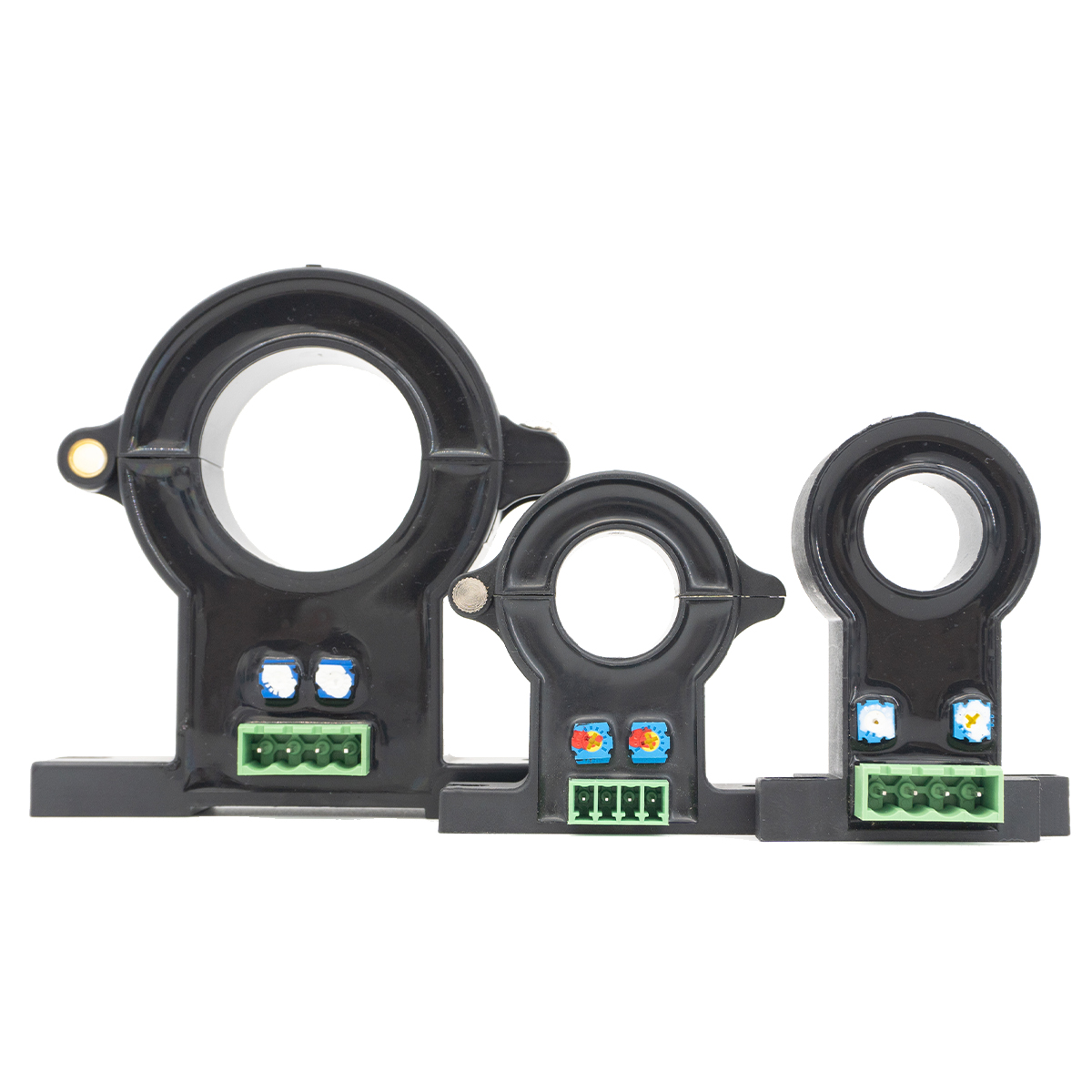

Tr0214-lkh
TR
Caractéristiques du produit
* Mesure les signaux AC, DC et pulsés.
* Excellente précision, bonne linéarité.
* Forte résistance aux interférences externes, taux de rejet en mode commun élevé.
* Faible dérive de température, faible consommation d'énergie, large bande de fréquence.

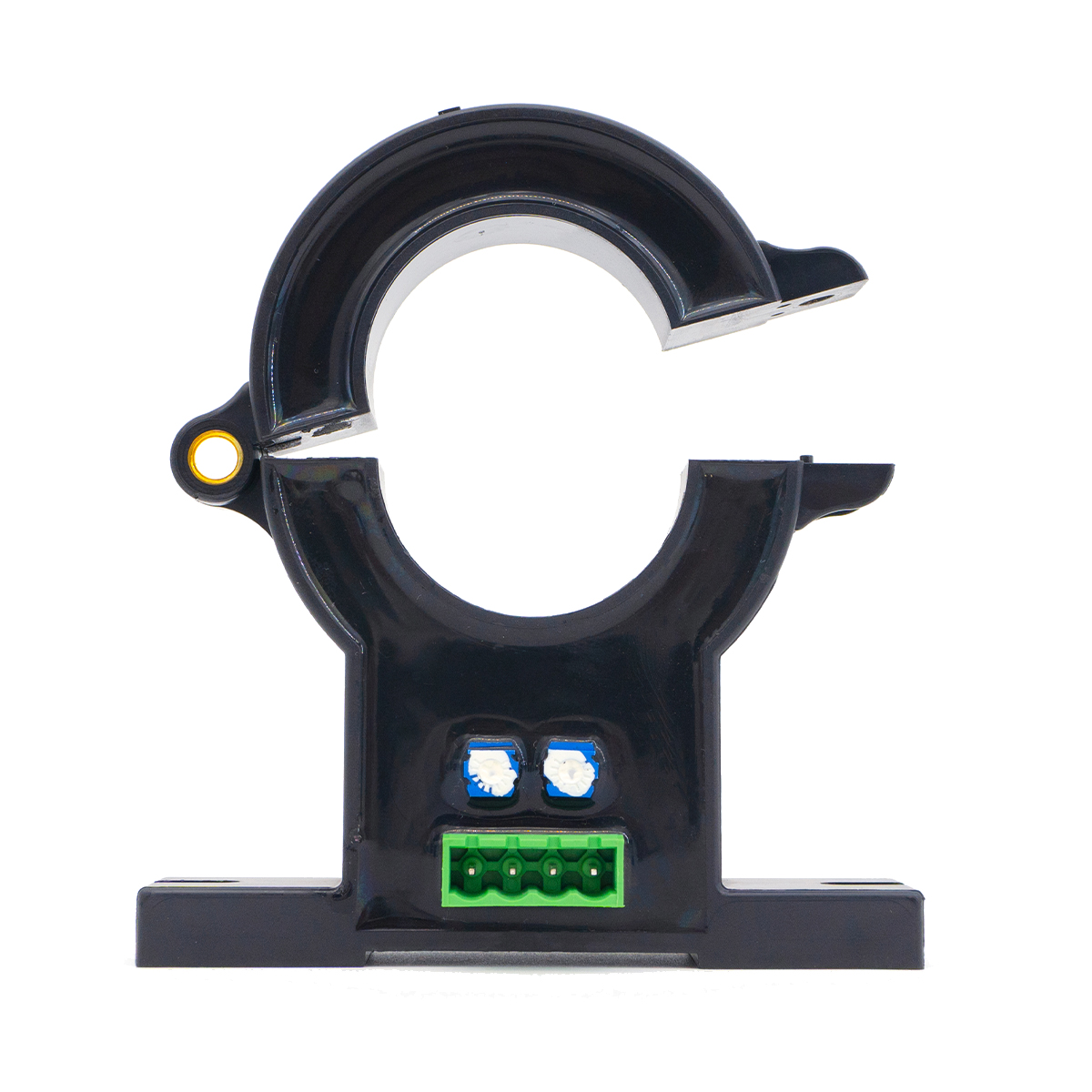

* Structure divisée, facile à installer.
Application du produit
* Régulation de la vitesse de conversion de fréquence AC.
* Traction par servomoteur.
* Alimentation sans interruption (UPS).
* Machine à souder, alimentation par batterie.
Télécharger la feuille de tailles
Paramètres du produit
| Spécification | 50A / 4V | 200A / 4V | 500A / 4V | Unité | |
Je pn | Courant d'entrée nominal primaire | 50 | 200 | 500 | A |
I p | Plage de mesure du courant primaire | 0 ～ 100 | 0 ～ 400 | 0 ～ 1000 | A |
V Sn | Tension de sortie nominale secondaire | 4 | V | ||
V C | La d'alimentation tension | ± 12 ～ 15 (± 5%) | V | ||
I c | Consommation actuelle | ＜ 25 | mame | ||
V D | Tension d'isolation | Entre les circuits primaires et secondaires: 2,5 kV / 50Hz / 1 min | |||
ε L | Linéarité | ＜ 1 | % FS | ||
X | Précision | Ta = 25 ℃: ≤ ± 1 | % | ||
V0 | Tension de décalage | Ta = 25 ℃: ≤ ± 20 | mv | ||
V om | Tension de décalage magnétique | IP=0 après 3*I PN :≤±20 | mv | ||
V ot | Dérive de température de tension de décalage | Ip = 0 ta = -40 ～ + 80 ℃: ≤ ± 1 | MV / ℃ | ||
T r | Temps de réponse | ≤5 | μs | ||
f | Bande passante (-3db) | DC ～ 20 | Khz | ||
T a | Température de travail | -40 ～ + 80 | ℃ | ||
T s | Température de stockage | -45 ～ + 85 | ℃ | ||
R L | Résistance à la charge | TA = 25 ℃: ≥10 | kΩ | ||

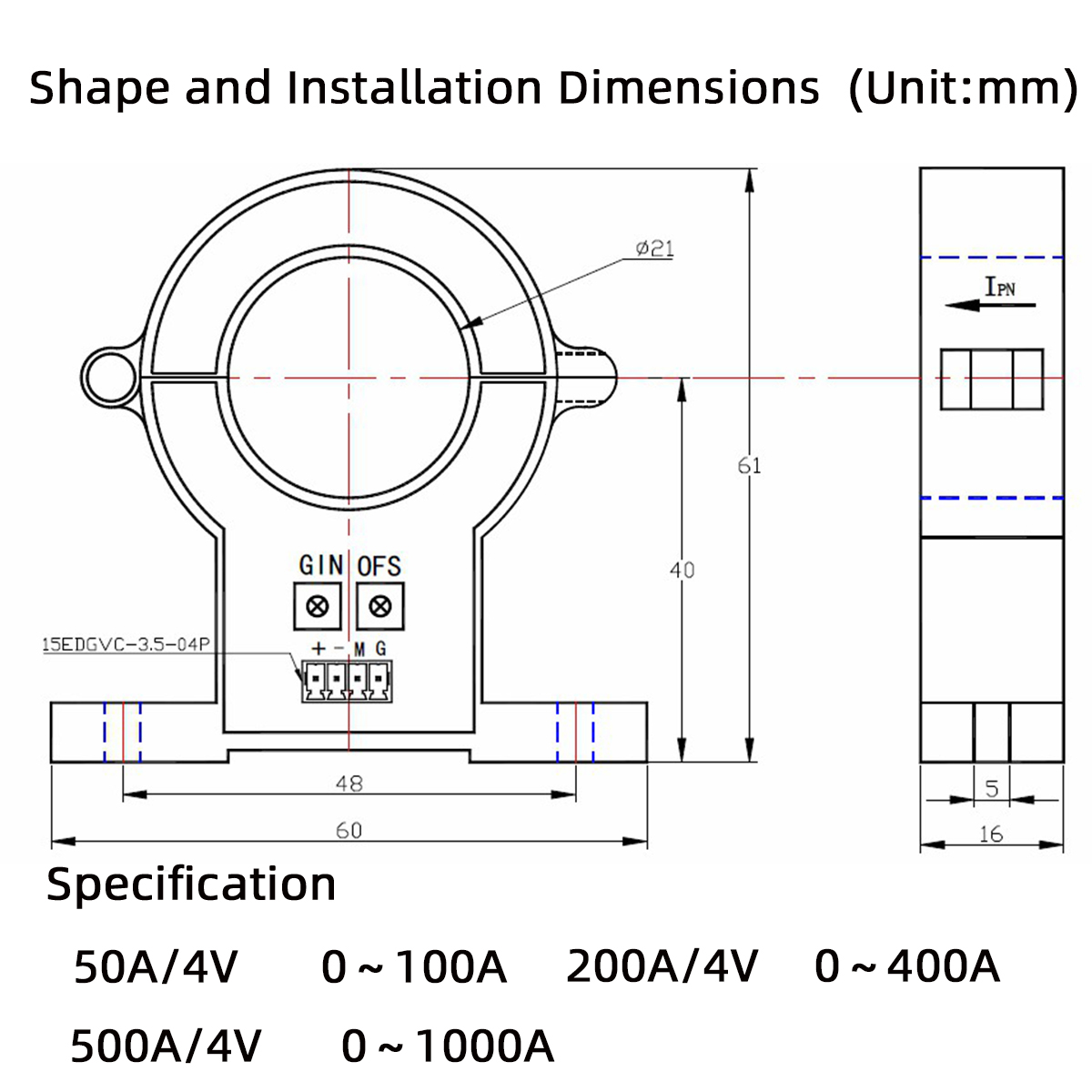

Structure et dimension

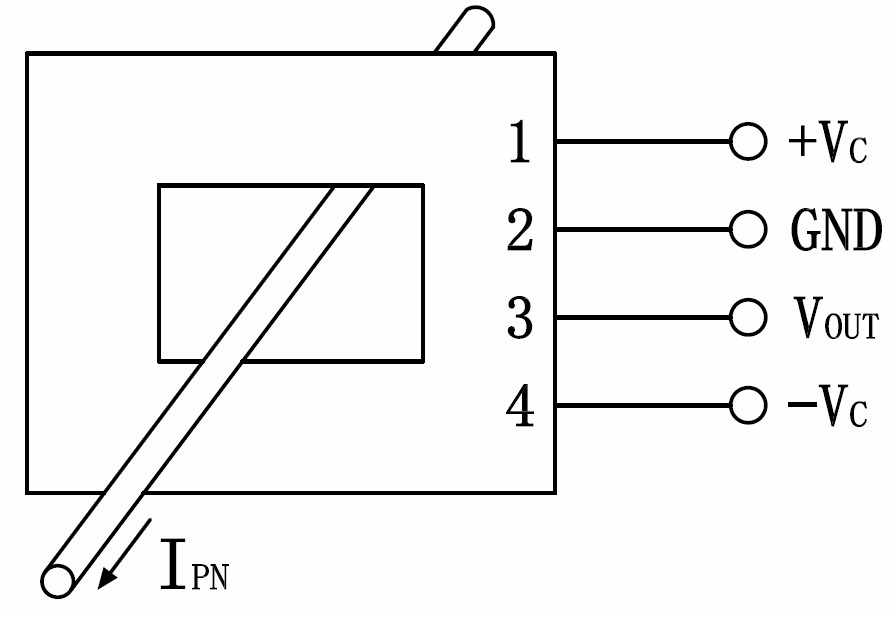

Schéma de liaison de circuit
Remarques :
IPN: Direction d'entrée de courant primaire
+: Alimentation positive 12V / 15V
-: Alimentation négative 12V / 15V M: sortie du signal secondaire
G: Grouille de puissance: Ajustement zéro Gin: Réglage de l'amplitude
Précautions d'installation
* Le capteur doit être câblé correctement, sinon cela pourrait endommager les composants internes du capteur.
* Les performances dynamiques (di/dt et temps de réponse) sont optimales lorsque la ligne de courant d'entrée est entièrement remplie de perforation primaire.
