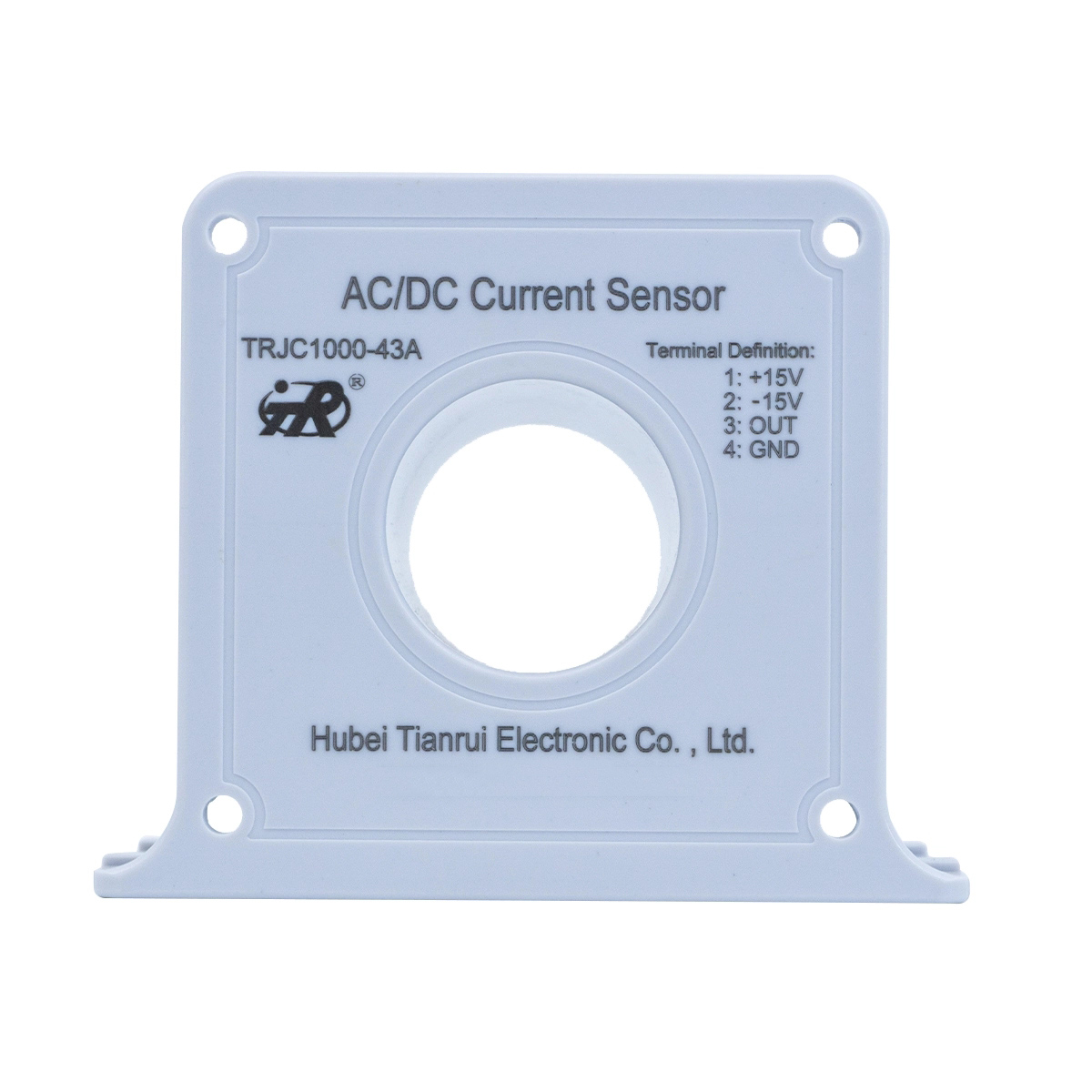

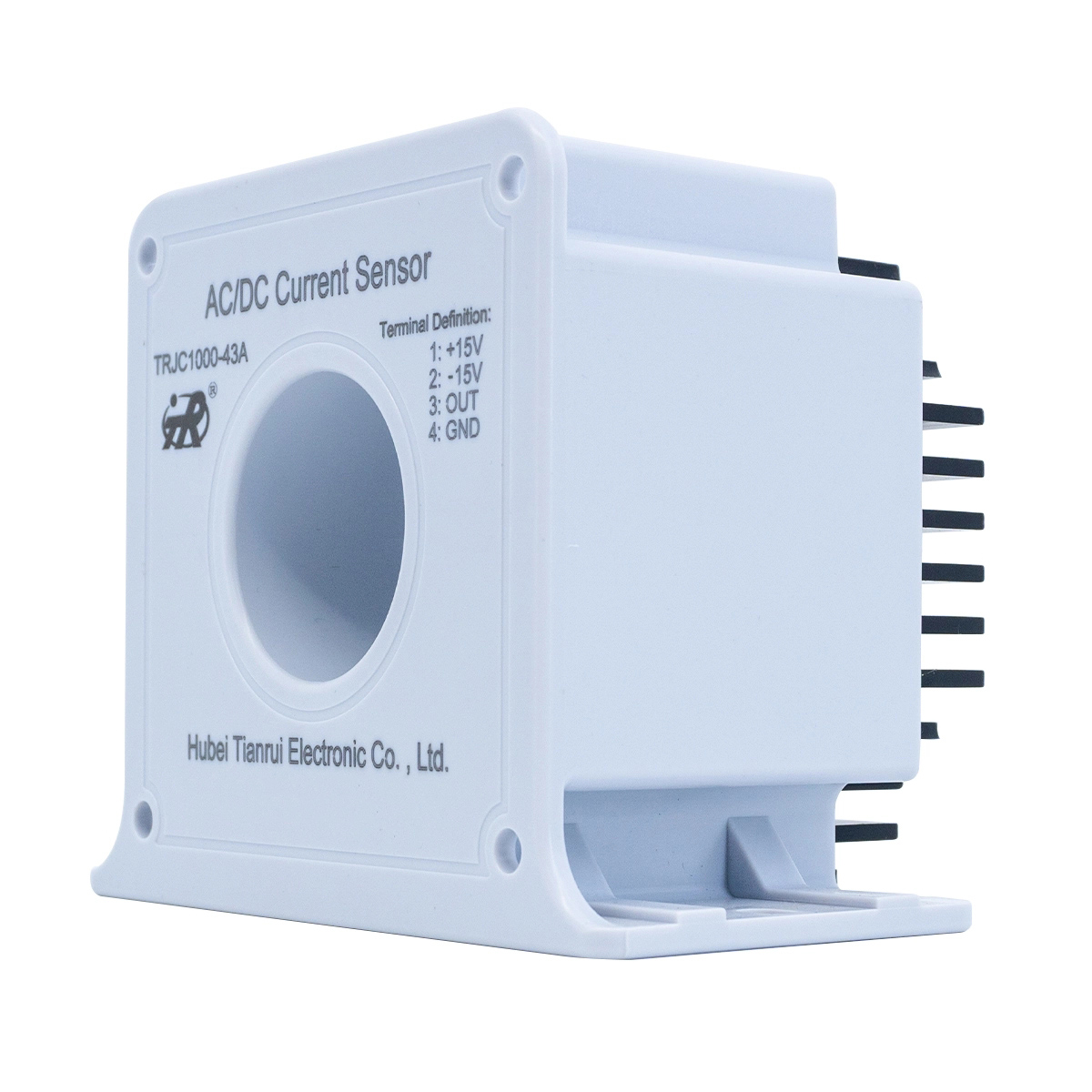

TRJC1000-43A
TR
Présentation du produit
Les capteurs de courant de haute précision sont des appareils avancés conçus pour mesurer les courants alternatifs et continus avec une précision et une stabilité exceptionnelles. Ils convertissent le courant en un signal électrique proportionnel pour une surveillance, un contrôle et une protection précis. Grâce à des technologies telles que l'effet Hall, le fluxgate ou les méthodes à flux nul, ces capteurs atteignent une linéarité élevée, une faible dérive de décalage et une réponse rapide. Ils sont largement utilisés dans l’électronique de puissance, les systèmes d’énergie renouvelable, les réseaux intelligents, l’automatisation industrielle et les véhicules électriques. Avec une forte capacité anti-interférence, une large bande passante et une conception compacte, les capteurs de courant de haute précision garantissent des performances fiables dans les applications exigeantes nécessitant une mesure de courant précise et cohérente.
Caractéristiques du produit
* Minuscules courants mal alignés.
* Linéarité supérieure.
* Haute tenue à l'isolement.
* Petite erreur entre l'entrée et la sortie.
* Large bande passante de fréquence.
* Vitesse de réponse rapide.
* haute résolution.
* Dérive à basse température.
Application du produit
* Nouvelle détection d'énergie.
* Remplacer les produits du hall.
* Mesure électronique de puissance.
* Contrôle et mesure industriels.
* Établissement médical .
* Norme pour les tests en laboratoire.
* Circulation automobile.
* Instrument et compteur.
Paramètres du produit
Taper | Symbole | Condition de test | Min | Classé | Max | Unité |
Plage de mesure | Je pm | - | ± 1000 | ± 1200 | ADC | |
Alimentation électrique | V C | Gamme complète | ± 14,5 | ± 15 | ± 15,5 | VDC |
Consommation actuelle | I c | Dans la gamme I PM | ± 40 | ± 710 | ± 840 | mame |
Rapport | K n | Entrée: sortie | 1500: 1 | - | ||
Courant de sortie nominal | Je sn | Courant nominal primaire | - | ± 666,7 | - | mame |
Mesurer la résistance | R m | Reportez-vous à pic.1 | - | 1.5 | 3 | Ω |
Précision | X e | 25 ± 10 ℃ | - | - | 0.02 | % |
Linéarité | ε L | - | - | - | 20 | ppm |
Coefficient de dérive de température | TCI OUT | - | - | - | 0.1 | ppm / k |
Courant de décalage zéro | I o | 25 ± 10 ℃ | - | - | ± 5 | ua |
Courant de décalage zéro | I OT | Plage de températures de fonctionnement complète | - | - | ± 10 | ua |
Courant d'ondulation | Dans | Dc-10hz | - | - | 2 | ua |
Temps de réponse dynamique | t r | 5% jusqu'à 90%I PN | - | - | 1 | nous |
di / dt suivi avec précision | di / dt | - | 200 | - | - | A / US |
Bande passante de fréquence (- 3 dB) | F | - | 0 | - | 100 | khz |
Remarque: le courant nominal est le courant RMS lors de la mesure du CA
Caractéristique générale
Taper | Symbole | Condition de test | Min | Nominal | Max | Unité |
Plage de température de fonctionnement | T a | - | -40 | - | +85 | ℃ |
Plage de température de stockage | T s | - | -55 | - | +100 | ℃ |
Signal d'indication de l'état de sortie | - | Lorsque le voyant de l'indicateur d'état de sortie (LED verte) est allumé, cela signifie que le produit fonctionne normalement et que le courant d'entrée du barreau ne dépasse pas sa capacité de roulement; Lorsque le voyant de l'indicateur d'état de sortie est éteint, il indique que le produit ne fonctionne pas correctement ou que la valeur de courant d'entrée de la barre de bus est au-delà de sa capacité. | ||||
Fonction de sécurité
Taper | Symbole | Condition de test | Min | Nominal | Max | Unité | |
Tenue à la tension isolée | Entre le primaire et le secondaire | VD | 50Hz, 1 min | - | 2.5 | - | kV |
Tension de tenue d'isolement transitoire | Entre le primaire et le secondaire | Vw | 50us | - | 5 | - | kV |

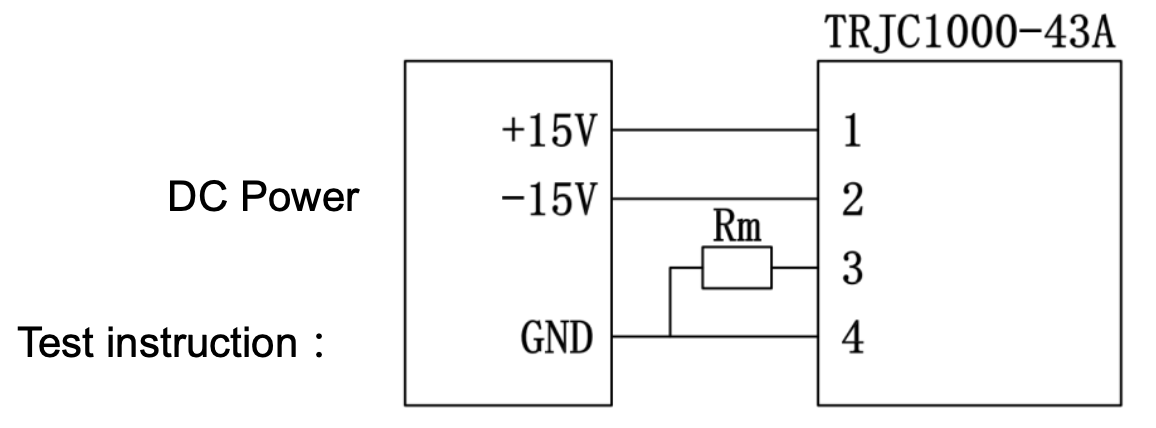

Connexion et description de l'application
Définition de la broche
Terminal | 1 | 2 | 3 | 4 |
Définition | + 15v | -15v | Iout | GND |
En mesurant le courant de test IS circulant à travers Rm, ou la tension UR aux deux extrémités de Rm, le courant latéral d'origine IP peut être obtenu :
Structure et Dimensions
Ce produit est une pièce moulée, un matériau PC, une tolérance de forme et de dimensions conformément à GB/T14486-2008 MT6.

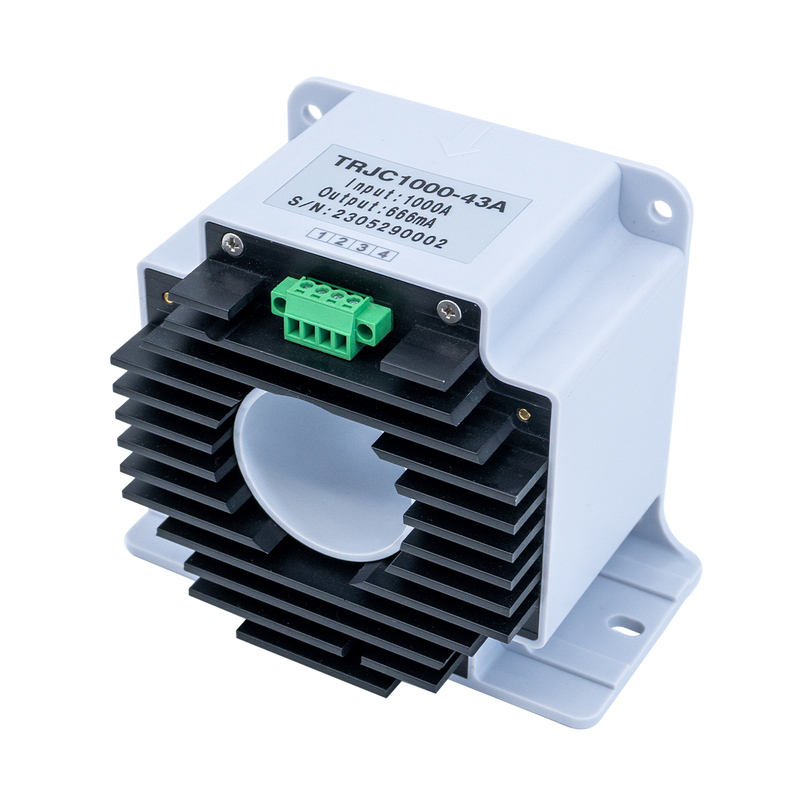

Type de sortie de terminal, connecté au terminal 2EDGKM3.81-4P.
