Lorsqu'il s'agit de courants électriques élevés, la précision et la sécurité sont primordiales. Mais comment choisir le transformateur de courant miniature (TC) adapté à votre système ?
Les TC miniatures sont essentiels pour réduire les courants élevés à une valeur sûre et mesurable, garantissant ainsi des performances optimales du système. Dans ce guide, nous aborderons les facteurs clés à prendre en compte lors de la sélection du CT parfait pour vos besoins. Vous découvrirez leurs fonctions, leurs types et les meilleures pratiques d'installation.
Un transformateur de courant miniature fonctionne en réduisant le courant primaire élevé dans un circuit électrique à un courant secondaire plus petit et mesurable. Ceci est réalisé grâce à l'induction électromagnétique, où le courant primaire génère un champ magnétique dans le noyau du TC. Ce champ magnétique induit alors un courant proportionnel dans l'enroulement secondaire, qui peut être mesuré en toute sécurité sans exposer aucun équipement à des niveaux de tension élevés.
La capacité de réduire en toute sécurité des courants élevés rend les TC miniatures essentiels dans les scénarios où la mesure directe de courants élevés présenterait des risques pour la sécurité ou endommagerait potentiellement des équipements sensibles. Par exemple, dans les systèmes de distribution d'énergie, les TC sont utilisés pour surveiller les courants circulant dans les lignes électriques, ce qui pourrait autrement endommager les instruments de surveillance.
Les TC miniatures constituent une méthode sûre et précise pour mesurer des courants élevés dans une large gamme d'applications électriques. Sans l'utilisation de ces transformateurs, les systèmes de surveillance électrique auraient du mal à gérer les charges électriques extrêmes courantes dans de nombreuses installations industrielles, commerciales et résidentielles. De plus, ces transformateurs garantissent que les compteurs d'énergie et autres équipements de surveillance fournissent des lectures précises, essentielles à la facturation, aux diagnostics et à la protection du système.
Choisir le bon TC évite non seulement des problèmes potentiels tels que des mesures inexactes ou une surcharge de l'équipement, mais garantit également que votre système électrique fonctionne de manière optimale et sûre, protégeant ainsi le personnel et l'équipement contre tout dommage.
Les TC miniatures sont polyvalents et peuvent être trouvés dans diverses industries et applications. Certaines des utilisations les plus courantes comprennent :
Systèmes de surveillance de l'énergie : les TC miniatures sont utilisés pour mesurer avec précision la consommation d'énergie dans les environnements résidentiels, commerciaux et industriels, facilitant ainsi la surveillance de la consommation d'énergie et la répartition des coûts.
Détection des défauts à la terre : dans les systèmes critiques pour la sécurité, les TC sont utilisés pour détecter les fuites de courant et les défauts à la terre, permettant une action rapide et une protection du système.
Analyseurs de puissance : les TC sont essentiels pour diagnostiquer les problèmes électriques, garantir le fonctionnement optimal des systèmes électriques et des appareils électriques et prévenir les pannes.
Panneaux de commande et de distribution : dans les systèmes de distribution d'énergie, les TC mesurent et surveillent le courant pour garantir un fonctionnement efficace et éviter les surcharges électriques.
En sélectionnant le type de TC approprié pour ces applications, vous pouvez garantir que vos systèmes restent fiables, sûrs et précis. Pour une analyse plus approfondie de toutes les fonctions et caractéristiques, consultez ce guide détaillé sur le principe de fonctionnement spécifique d'un transformateur de courant miniature..

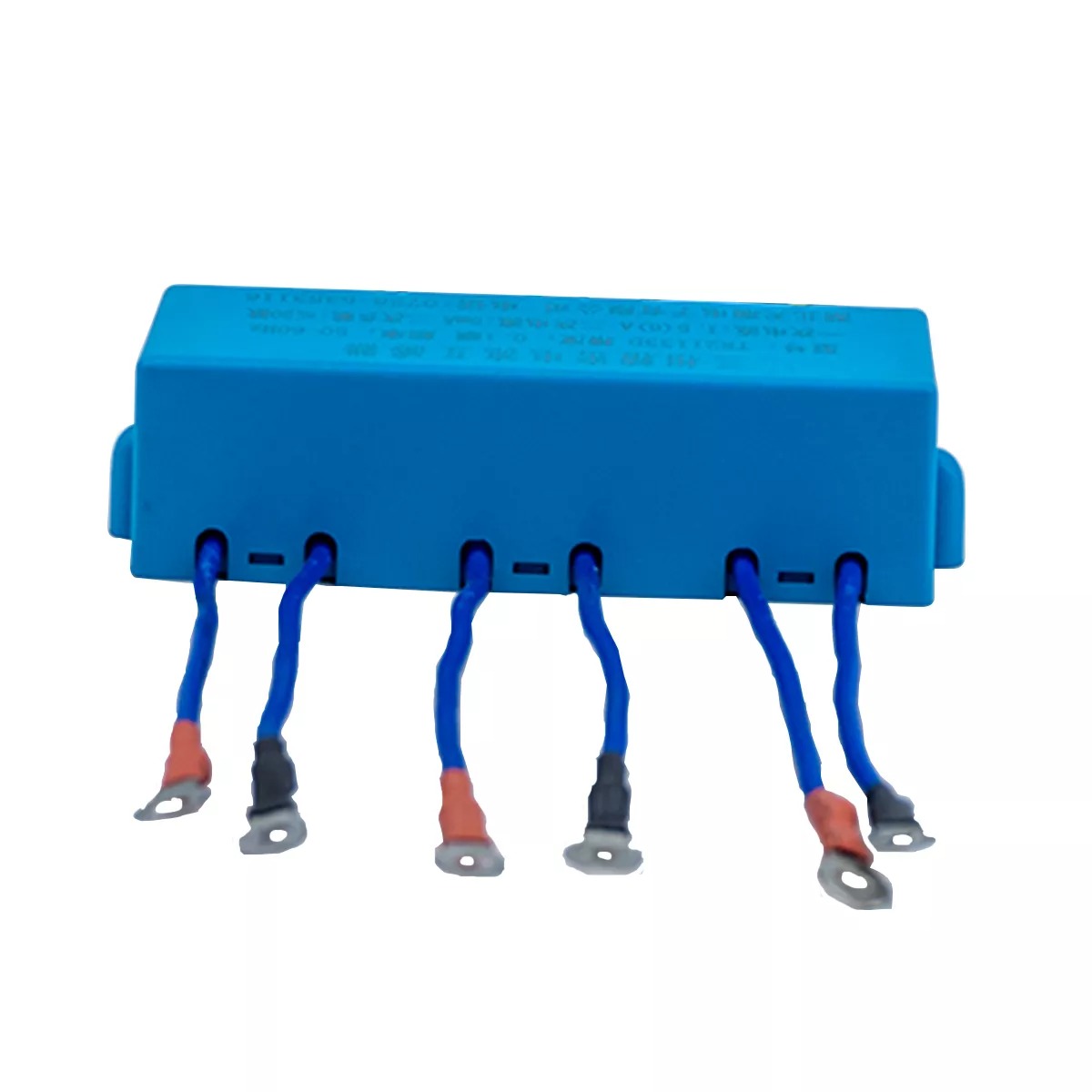

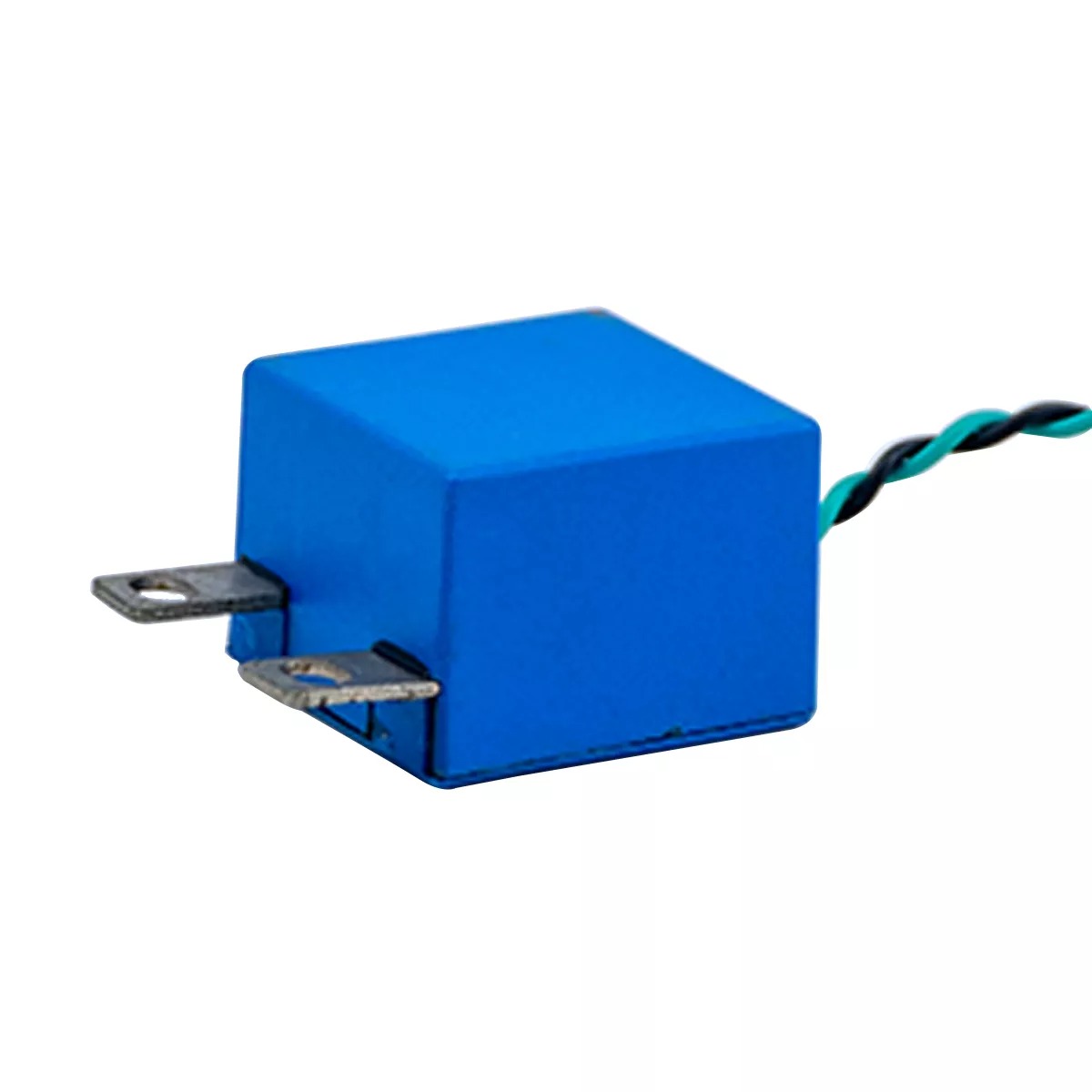

Les TC bobinés sont constitués de bobines enroulées autour d'un noyau magnétique, où l'enroulement primaire est directement connecté au système électrique et l'enroulement secondaire est utilisé pour mesurer le courant. Ces types de TC sont idéaux pour les situations où des mesures précises du courant sont nécessaires, comme dans les compteurs industriels, les sous-stations électriques et les systèmes électriques à usage intensif.
L’un des principaux avantages des scanners de plaies est leur grande précision. Ces TC peuvent gérer une large gamme de niveaux de courant, ce qui les rend adaptés aux applications à courant faible et élevé. Cependant, ils sont généralement plus grands et plus permanents que les autres types de TC, ce qui les rend mieux adaptés aux applications stationnaires.

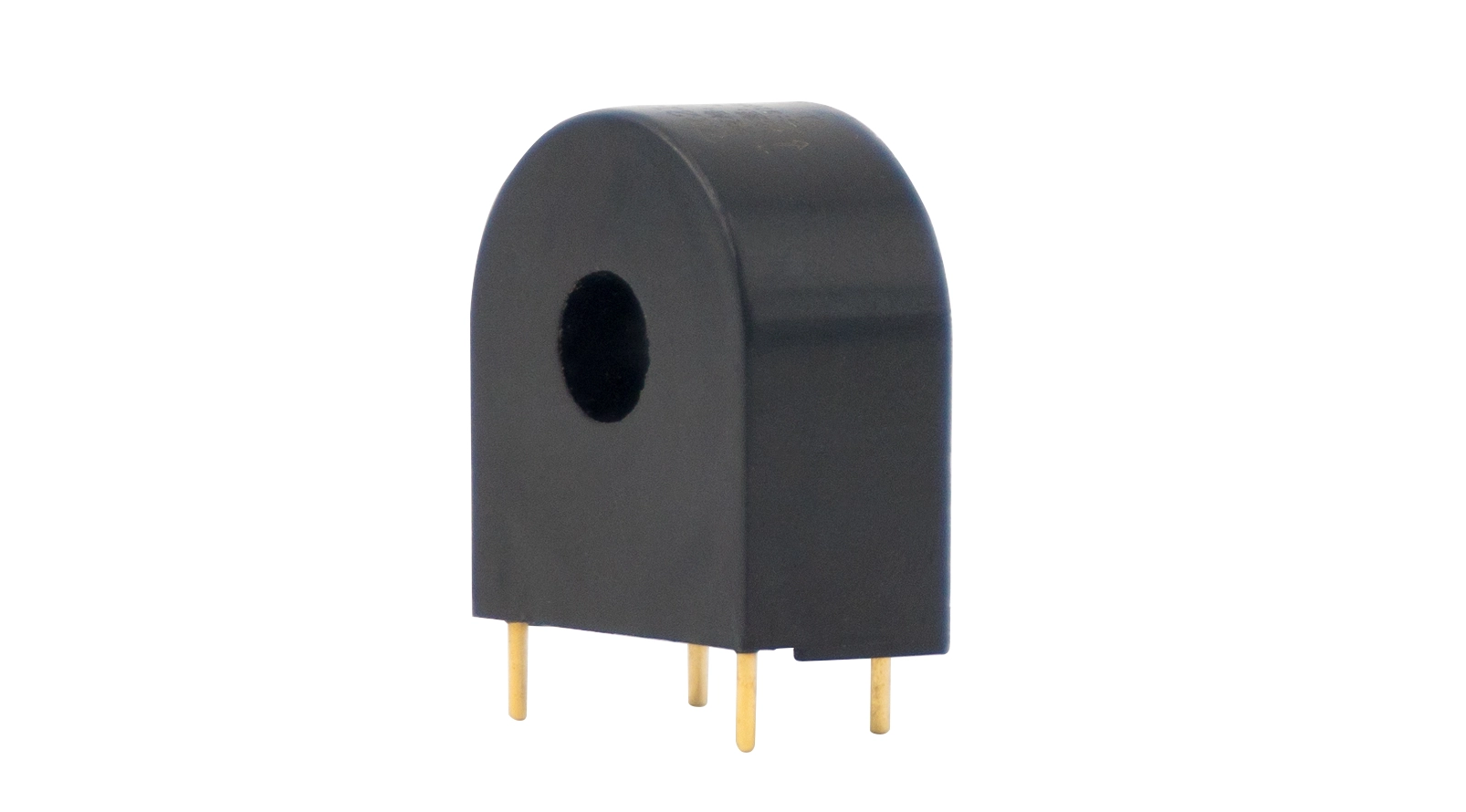

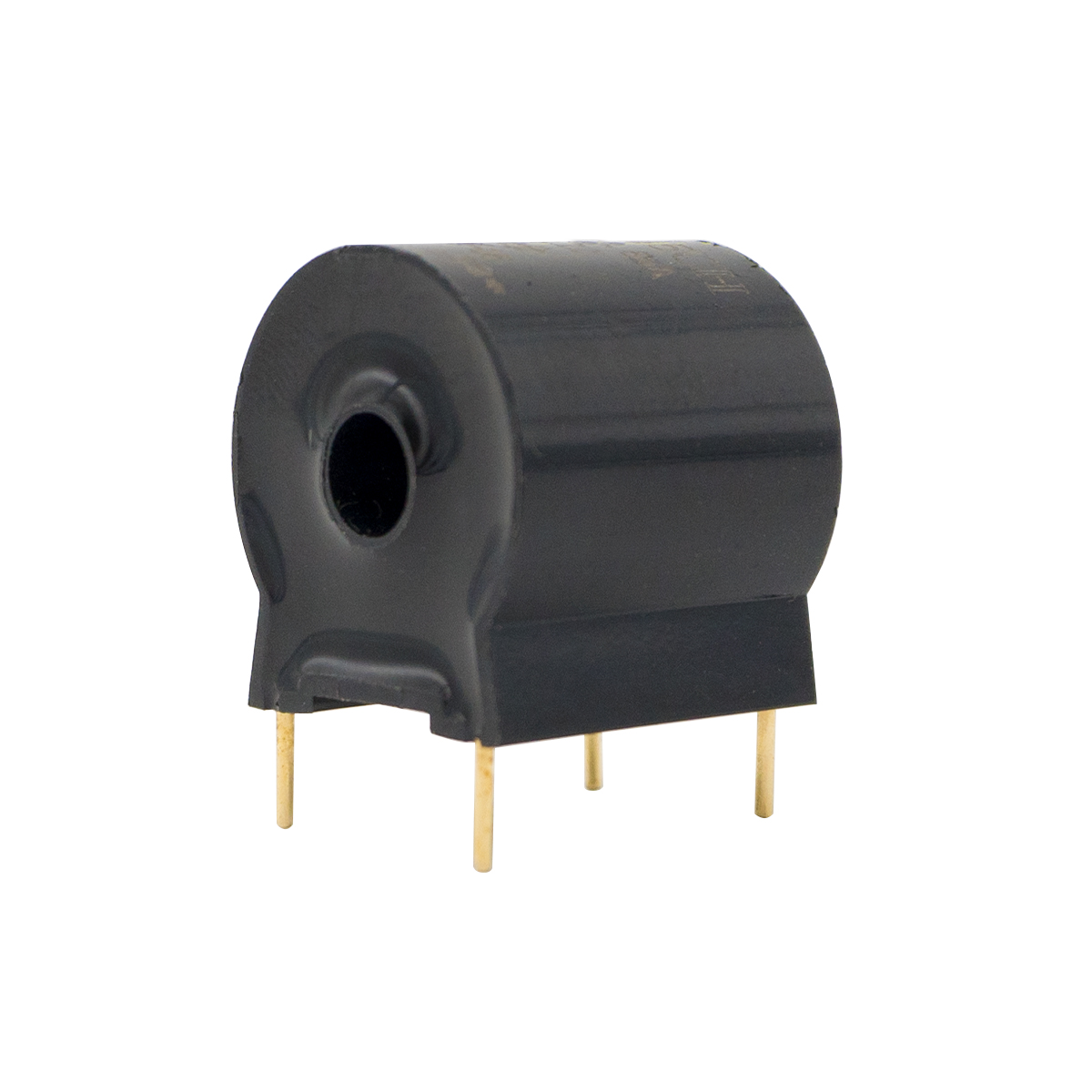

Les TC toroïdaux comportent un noyau en forme d'anneau à travers lequel passe le conducteur primaire. Cette conception rend les TC toroïdaux très efficaces pour réduire les courants élevés à un niveau inférieur et mesurable tout en conservant leur compacité. Étant donné que les TC toroïdaux ne nécessitent pas d'enroulement primaire dédié, ils offrent une solution plus rentable que les TC bobinés.
Leur conception peu encombrante en fait un excellent choix pour les installations avec un espace limité, telles que les petits systèmes électriques comme les unités CVC ou les compteurs électriques domestiques. La taille et le coût réduits font des TC toroïdaux une option intéressante pour les applications résidentielles, où un encombrement plus réduit est souvent requis.
Les TC à noyau divisé sont conçus pour faciliter l'installation, en particulier dans les systèmes existants. Ces TC peuvent être ouverts et serrés autour du conducteur, permettant ainsi une mise à niveau sans nécessiter la mise hors tension. Cette fonctionnalité rend les TC à cœur divisé idéaux pour les situations où les temps d'arrêt ne sont pas une option, comme dans les systèmes opérationnels qui ne peuvent pas être arrêtés pour l'installation.
La flexibilité d'ajouter des TC à noyau ouvrant aux circuits sous tension en fait un excellent choix pour les projets de maintenance et d'expansion, en particulier lorsque les systèmes sont déjà opérationnels et nécessitent des mises à niveau de mesure sans interruption.
Les TC de type barre comportent une barre métallique solide comme enroulement primaire. Le conducteur électrique est passé à travers ou boulonné directement sur la barre, ce qui rend cette conception idéale pour mesurer des courants très élevés. Les TC de type barre sont souvent utilisés dans les applications industrielles où des courants extrêmement élevés sont courants, comme dans les centrales électriques ou les grandes installations de fabrication.
Ces TC sont robustes et durables, capables de supporter des flux électriques très élevés. Cependant, en raison de leur taille et de leur conception, ils peuvent être plus chers et plus volumineux que les autres types de TC. En tant que tels, ils sont généralement utilisés dans des applications où des niveaux de courant élevés constituent une exigence constante.
La sélection du bon type de TC dépend en grande partie des exigences spécifiques de votre application. Tenez compte de facteurs tels que la plage de courant attendue, l'espace d'installation disponible et l'environnement dans lequel le CT sera utilisé. Si vous mettez à niveau un système existant et avez besoin d'une installation facile, les TC à cœur divisé sont souvent le meilleur choix. Pour les applications qui nécessitent une grande précision dans les nouvelles constructions, les tomodensitomètres bobinés ou toroïdaux pourraient être plus adaptés.
| Type | Description | Principaux avantages | Applications idéales |
|---|---|---|---|
| Scanners de plaies | Bobines enroulées autour d'un noyau magnétique, utilisées pour le comptage industriel. | Haute précision, large plage de courant | Comptage industriel, sous-stations électriques |
| TC toroïdaux | Noyau en forme d'anneau traversé par un conducteur primaire. | Compact, économique et peu encombrant | Systèmes résidentiels, unités CVC, compteurs domestiques |
| TC à noyau divisé | Peut être ouvert et serré autour des conducteurs pour une mise à niveau facile. | Installation facile dans les systèmes live | Applications de rénovation, projets de maintenance |
| TC à barres | Barre métallique solide utilisée pour les applications à courant très élevé. | Durable, capable de gérer des courants élevés | Centrales électriques, systèmes industriels, grandes installations |
L'aspect le plus important de la sélection d'un TC miniature est de s'assurer que le courant nominal et le rapport sont adaptés à votre application. Le courant nominal vous indique le courant maximum que le CT peut gérer en toute sécurité, tandis que le rapport détermine dans quelle mesure le CT réduit le courant. Par exemple, un rapport de 100:5 indique que pour 100 ampères circulant dans le circuit primaire, le TC produira 5 ampères du côté secondaire pour la mesure.
Pour garantir des lectures précises, la valeur nominale du CT doit correspondre aux niveaux de courant attendus dans votre système. La sélection d'un TC avec un courant nominal approprié permet d'éviter les surcharges, qui peuvent conduire à des mesures inexactes ou même à des dommages au TC et à d'autres équipements connectés.
La précision est un facteur crucial dans la sélection d'un transformateur de courant miniature, en particulier pour les applications nécessitant des mesures précises, telles que la facturation de l'énergie ou le diagnostic du système. Les tomodensitomètres sont classés par niveaux de précision, les nombres inférieurs indiquant une meilleure précision. Par exemple, un TC classé en classe 0,5 offre plus de précision qu'un TC classé en classe 1.
Si vous utilisez un TC pour mesurer l'énergie, il est important de choisir un modèle avec la classe de précision requise pour garantir la fiabilité des mesures. Pour les applications de haute précision, telles que les compteurs commerciaux ou la protection du système, il est essentiel de choisir un TC avec une classe de précision plus élevée (comme 0,5 ou mieux).
L'indice de charge d'un CT fait référence à la charge maximale qu'il peut supporter sans compromettre sa précision. Cela inclut la charge des appareils de mesure connectés ainsi que la longueur du câblage. Lors de la sélection d'un TC, assurez-vous que sa charge nominale correspond aux exigences de votre système. Si de nombreux appareils sont connectés au TC ou si le câblage est particulièrement long, il peut être nécessaire de choisir un TC avec une charge nominale plus élevée.
Si la charge dépasse la capacité nominale du TC, la précision des lectures peut être affectée, entraînant des mesures défectueuses et des inefficacités potentielles du système.
L'environnement dans lequel le CT sera installé joue un rôle important dans ses performances. Des facteurs tels que la température, l'humidité, la poussière et l'exposition à des produits chimiques peuvent affecter la précision et la durée de vie d'un tomodensitomètre. Par exemple, les TC utilisés dans des environnements extérieurs ou industriels doivent être résistants aux températures et à l'humidité extrêmes, tandis que ceux utilisés dans des environnements propres et secs peuvent avoir moins d'exigences de durabilité.
Le choix d'un TC avec une évaluation environnementale appropriée garantit qu'il fonctionnera de manière fiable dans le temps, quelles que soient les conditions externes. Assurez-vous que le CT que vous sélectionnez est conçu pour l'environnement dans lequel il sera placé.
La taille de l'espace disponible et la configuration de l'installation sont des facteurs clés dans le choix du TC miniature approprié. Certains TC, comme les types toroïdaux ou à noyau divisé, sont conçus pour une installation facile dans des espaces restreints. Assurez-vous que le CT que vous choisissez peut s'adapter confortablement à la configuration de votre système électrique, surtout si le système dispose d'un espace limité.
Assurez-vous de vérifier les dimensions et la conception du CT pour vous assurer qu'il fonctionnera parfaitement avec la configuration de votre installation. Un ajustement approprié évite les problèmes d'installation et garantit que le CT fonctionne comme prévu.
| Facteur | Description | Pourquoi c'est important | Recommandations |
|---|---|---|---|
| Notation et ratio actuels | Le courant maximum que le CT peut gérer en toute sécurité et dans quelle mesure il réduit le courant. | Assure une mesure sûre et précise | Faites correspondre la valeur nominale du CT avec les niveaux de courant du système. |
| Classes de précision | La précision du CT, indiquée par sa classe de précision (par exemple, 0,5, 1). | Important pour la mesure et le diagnostic | Choisissez un CT avec la précision requise pour vos besoins. |
| Cote de charge | La charge maximale que le CT peut supporter sans compromettre la précision. | Affecte les performances du CT | Choisissez un CT avec un indice de charge adéquat pour votre système. |
| Facteurs environnementaux | Conditions telles que la température, l’humidité et l’exposition à la poussière. | Influence la longévité et la fiabilité du CT | Assurez-vous que le CT est adapté à l'environnement dans lequel il sera utilisé. |
| Espace d'installation | L'espace disponible pour installer le CT. | Affecte la facilité d’installation | Choisissez un TC compact si l'espace est limité, comme les TC toroïdaux ou à noyau divisé. |
Un câblage correct est essentiel pour le fonctionnement précis d'un transformateur de courant miniature (TC). Les enroulements primaire et secondaire doivent être connectés correctement pour garantir une mesure précise du courant. Suivez toujours les marqueurs de direction sur le CT : P1/P2 pour le côté primaire et S1/S2 pour le côté secondaire. Ces marqueurs aident à maintenir une polarité appropriée, ce qui est crucial pour une transmission précise des données. Un câblage incorrect peut entraîner des mesures incorrectes, conduisant à des lectures d'énergie inexactes. Cela peut non seulement affecter les performances du système, mais également entraîner des inefficacités énergétiques, une facturation incorrecte et des dysfonctionnements potentiels du système. Ainsi, vérifiez toujours le câblage avant l’activation pour vous assurer que tout est correctement connecté.
La sécurité doit être une priorité absolue lors de l'installation d'un transformateur de courant miniature. Une installation incorrecte peut conduire à des situations dangereuses, en particulier lorsque vous travaillez avec des circuits à haute tension. Une considération de sécurité essentielle consiste à s'assurer que le circuit secondaire est toujours correctement connecté avant d'activer le côté primaire. Laisser le circuit secondaire déconnecté alors que le circuit primaire est sous tension pourrait créer des conditions de haute tension dangereuses pour les personnes et les équipements. Une bonne mise à la terre du CT est également essentielle pour éviter les chocs électriques ou les courts-circuits. De plus, utilisez des dispositifs de protection contre les courts-circuits appropriés pour protéger le système contre les surcharges potentielles pendant l'installation. Cela garantira à la fois la protection du personnel et de l’équipement, évitant ainsi tout risque électrique pendant le processus d’installation.
Lors de l'installation d'un transformateur de courant miniature, plusieurs erreurs courantes peuvent avoir un impact négatif sur les performances. L'un des problèmes les plus fréquents est la sélection d'un mauvais rapport de courant pour l'application. Il est important que le rapport de courant du CT corresponde aux exigences du système pour éviter des lectures inexactes. De plus, ne pas tenir compte de l'environnement dans lequel le CT sera placé peut entraîner des problèmes de performances. Par exemple, des températures ou une humidité extrêmes peuvent affecter la précision et la longévité du CT. Assurez-vous toujours que le CT est conçu pour les conditions environnementales dans lesquelles il sera installé. L'utilisation d'un mauvais TC pour un mauvais réglage peut entraîner un fonctionnement inefficace, des imprécisions dans les mesures et même des pannes du système. Une double vérification des spécifications et de l’adéquation environnementale du CT est cruciale avant l’installation.
Un entretien régulier est essentiel pour le fonctionnement continu et précis de votre transformateur de courant miniature. Les inspections de routine aident à détecter l’usure qui peut affecter les performances. Vérifiez le CT pour tout dommage visible tel que des fissures dans le boîtier ou des signes de surchauffe, qui pourraient indiquer un dysfonctionnement. Les connexions desserrées doivent également être vérifiées, car elles peuvent donner lieu à des mesures peu fiables. Garder le CT propre et exempt de débris empêchera la saleté ou la poussière d'interférer avec les composants internes et d'affecter la précision. Inspectez périodiquement le CT pour vous assurer qu'aucun dommage n'a eu lieu, surtout s'il a été exposé à des conditions environnementales difficiles. Cette approche proactive contribue à maintenir la fiabilité du CT et garantit qu'il continue de fonctionner avec une efficacité maximale.
L'étalonnage est essentiel pour garantir que le transformateur de courant miniature fournit des mesures précises et fiables. Au fil du temps, même les tomodensitomètres de haute qualité peuvent connaître de légères variations dans leurs lectures, un étalonnage régulier est donc nécessaire. Ceci est particulièrement important pour les TC utilisés dans des applications telles que la mesure de l'énergie ou le diagnostic système, où la précision est essentielle. Suivez les intervalles et procédures d'étalonnage recommandés par le fabricant pour maintenir la précision du CT. Un étalonnage approprié garantit que votre CT continue de fournir les données correctes, évitant ainsi les erreurs de mesure d'énergie ou d'analyse du système. L'étalonnage peut également aider à identifier toute usure susceptible d'avoir un impact sur la capacité du CT à fonctionner correctement, permettant ainsi de prendre des mesures correctives avant que les performances ne soient compromises.
Pour prolonger la durée de vie opérationnelle et les performances de votre transformateur de courant miniature, il est important de suivre les activités de maintenance et d'effectuer régulièrement des tests de performances. Cela inclut la vérification des signes de vieillissement, tels qu'une dégradation progressive de la précision, qui pourraient affecter la fiabilité du CT. La détection rapide de problèmes, tels que des dommages physiques au boîtier ou aux composants internes, peut éviter des pannes majeures et des réparations coûteuses. Il est également important de conserver des enregistrements de toutes les activités d'inspection et de maintenance afin d'identifier les schémas d'usure potentiels. En maintenant une routine programmée de tests et d'entretien, vous pouvez garantir que le CT reste dans un état de fonctionnement optimal pendant de nombreuses années, garantissant ainsi des mesures précises et continues et la stabilité du système. Une surveillance régulière des performances vous assurera que votre CT fonctionne efficacement et réduira le risque de temps d'arrêt ou d'erreurs inattendus du système.
Choisir le bon transformateur de courant miniature nécessite une évaluation minutieuse des valeurs nominales de courant, de la précision, des facteurs environnementaux et des exigences d'installation. En comprenant les différents types de TC et leurs utilisations spécifiques, vous pouvez optimiser les performances et la sécurité de votre système électrique.
Pour ceux qui recherchent des solutions fiables et de haute qualité, Hubei Tianrui Electronics Co., Ltd. propose une gamme de transformateurs de courant miniatures qui répondent à divers besoins industriels et résidentiels. Leurs produits garantissent à la fois précision et fiabilité, apportant une valeur à long terme à vos installations électriques.
R : Un transformateur de courant miniature (CT) est un appareil utilisé pour mesurer en toute sécurité des courants électriques élevés en abaissant le courant à une valeur gérable et mesurable. Ceci est crucial pour protéger les équipements et garantir une surveillance précise.
R : Pour choisir le bon TC, tenez compte de facteurs tels que les valeurs nominales de courant, la classe de précision, la charge nominale et les conditions environnementales. Assurez-vous qu'il répond aux exigences de votre système pour maintenir l'efficacité et la sécurité.
R : La précision garantit une mesure précise de l'énergie, essentielle pour des applications telles que la facturation de l'énergie ou le diagnostic du système. Le choix d'un TC avec la classe de précision appropriée permet de maintenir l'intégrité de votre système électrique.
R : Les TC miniatures sont utilisés dans la surveillance de l'énergie, la détection des défauts à la terre, les analyseurs de puissance et les panneaux de commande. Ils sont essentiels pour les systèmes nécessitant une mesure de courant élevé tout en garantissant sécurité et précision.
R : Le coût des tomodensitomètres miniatures varie en fonction de facteurs tels que la précision, la taille et l'application. Généralement, les tomodensitomètres de plus grande précision et spécialisés sont plus chers, mais ils offrent une plus grande valeur en termes de précision et de fiabilité.
