Comment fonctionne un transducteur de tension alternative ?

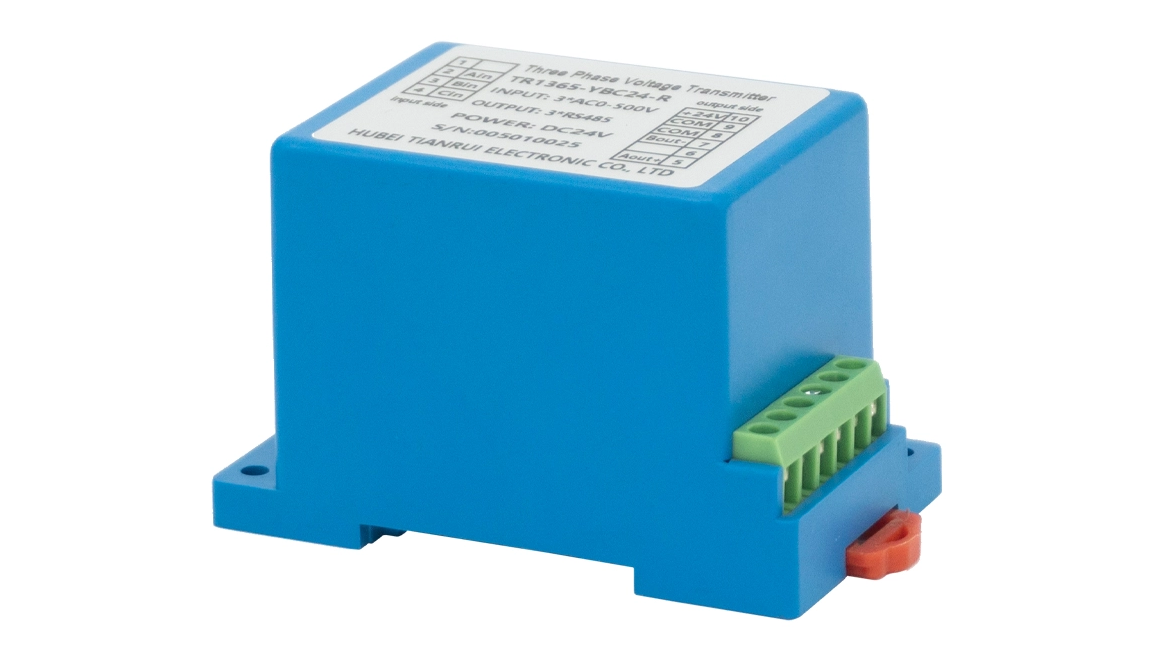

Un transducteur de tension alternative est un appareil électrique essentiel conçu pour convertir les signaux de tension alternative (AC) en signaux de tension ou de courant continu standardisés de faible niveau, faciles à mesurer, à surveiller ou à intégrer dans les systèmes de contrôle. Son fonctionnement repose sur trois étapes principales : l'échantillonnage, l'isolation et la conversion du signal, ainsi que l'étalonnage de la sortie.

Tout d'abord, le transducteur échantillonne la tension alternative d'entrée via un diviseur de tension intégré ou un transformateur de potentiel (PT). Un diviseur de tension est généralement utilisé pour les applications basse tension, réduisant les tensions alternatives élevées à une plage gérable via une division de tension résistive ou capacitive. Pour les scénarios haute tension, un transformateur de potentiel abaisse la haute tension côté primaire en un signal secondaire basse tension sûr (généralement 100 V ou moins). Ce signal alternatif échantillonné est ensuite redressé en un signal continu pulsé à l'aide de diodes ou de ponts redresseurs. Après rectification, un circuit de filtrage (composé de condensateurs et d'inductances) lisse le courant continu pulsé en un signal continu stable.

Pour garantir la sécurité électrique et éviter les interférences entre les circuits d'entrée et de sortie, la plupart des transducteurs intègrent des composants d'isolation tels que des optocoupleurs ou des transformateurs d'isolement, qui séparent le côté entrée haute tension du côté sortie basse tension. Enfin, un amplificateur de précision calibre le signal CC lissé pour répondre aux plages de sortie standard de l'industrie, telles que 0 à 5 V, 0 à 10 V CC ou 4 à 20 mA de courant, ce qui le rend compatible avec les appareils industriels courants tels que les automates programmables, les enregistreurs de données et les compteurs numériques.

Les transducteurs de tension alternative présentent plusieurs caractéristiques et avantages notables. Ils offrent une précision de mesure élevée (généralement entre ±0,2 % et ±0,5 % de la pleine échelle), garantissant des données fiables pour les tâches de surveillance critiques. Leur forte capacité anti-interférence, rendue possible par la technologie d'isolation, protège le signal de sortie des interférences électromagnétiques (EMI) et des surtensions, ce qui les rend adaptés aux environnements industriels difficiles. De plus, ils disposent d'une large plage de tensions d'entrée, peuvent fonctionner de manière stable sur un large spectre de températures et présentent des conceptions compactes qui facilitent une installation facile dans les armoires de commande. Contrairement aux méthodes de mesure de tension continue, elles éliminent le risque d'exposition à haute tension pour les opérateurs et les équipements en aval, améliorant ainsi la sécurité globale du système.

Ces transducteurs trouvent de nombreuses applications dans plusieurs domaines. Dans l'automatisation industrielle, ils sont utilisés pour surveiller la tension des moteurs, des pompes et des lignes de production, permettant une protection contre les surtensions ou les sous-tensions pour éviter d'endommager les équipements. Dans les systèmes de distribution d'énergie, ils jouent un rôle clé dans la surveillance des réseaux intelligents et des sous-stations, fournissant des données de tension en temps réel pour l'analyse de la stabilité du réseau et le diagnostic des pannes. Ils sont également essentiels dans les systèmes d'énergie renouvelable, tels que les onduleurs solaires et les convertisseurs d'éoliennes, où ils surveillent la tension de sortie CA pour optimiser l'efficacité de la conversion d'énergie.

De plus, ils sont déployés dans les systèmes de gestion des bâtiments pour surveiller la tension de l'éclairage, du CVC et d'autres charges électriques, soutenant ainsi les efforts d'économie d'énergie et de gestion de la consommation d'énergie. En bref, les transducteurs de tension alternative servent de pont essentiel entre les systèmes AC haute tension et les dispositifs de contrôle basse tension, garantissant une surveillance et une gestion sûres, précises et efficaces des signaux électriques.
