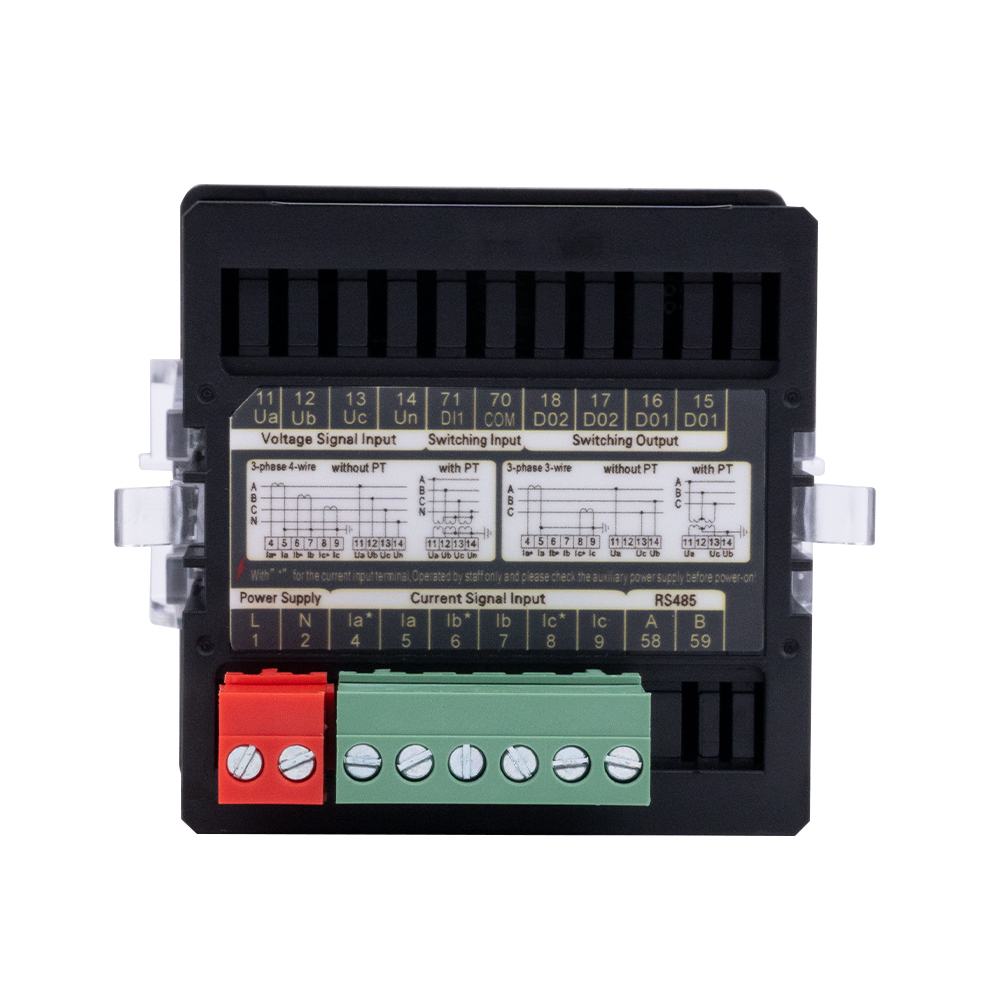

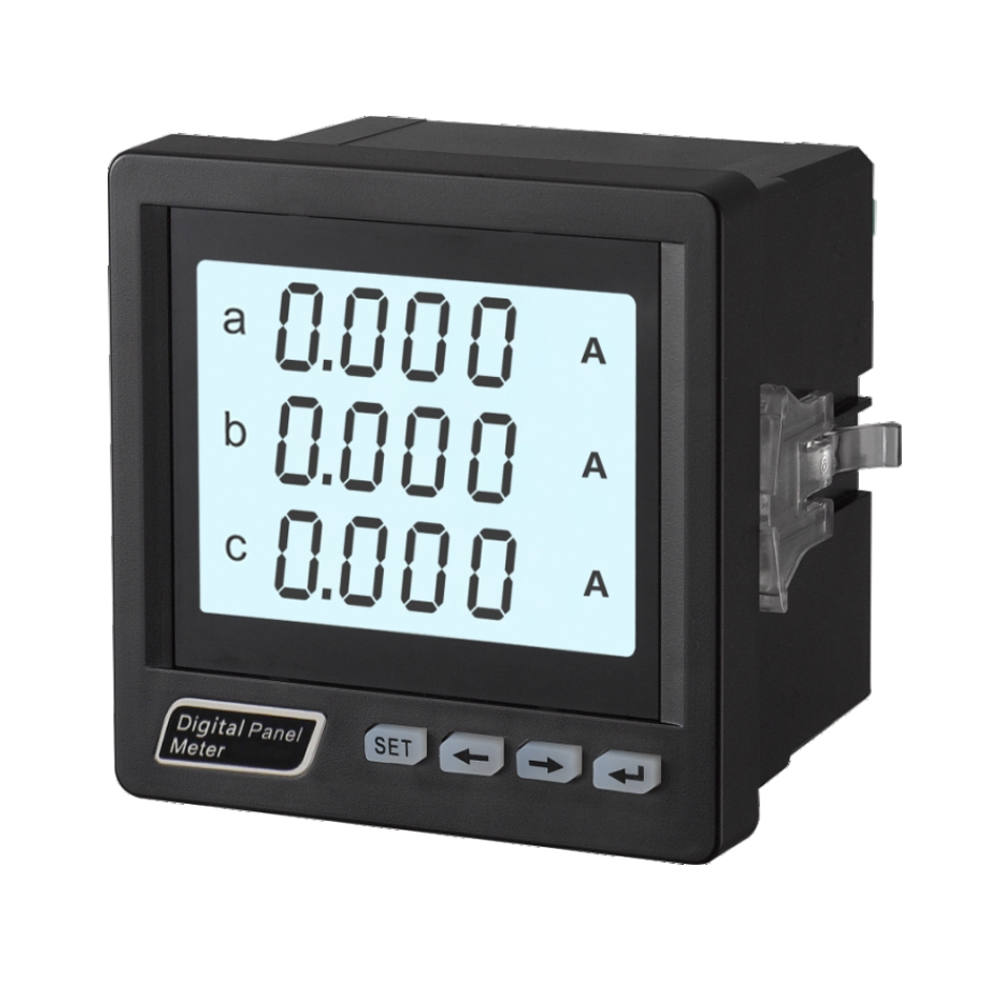

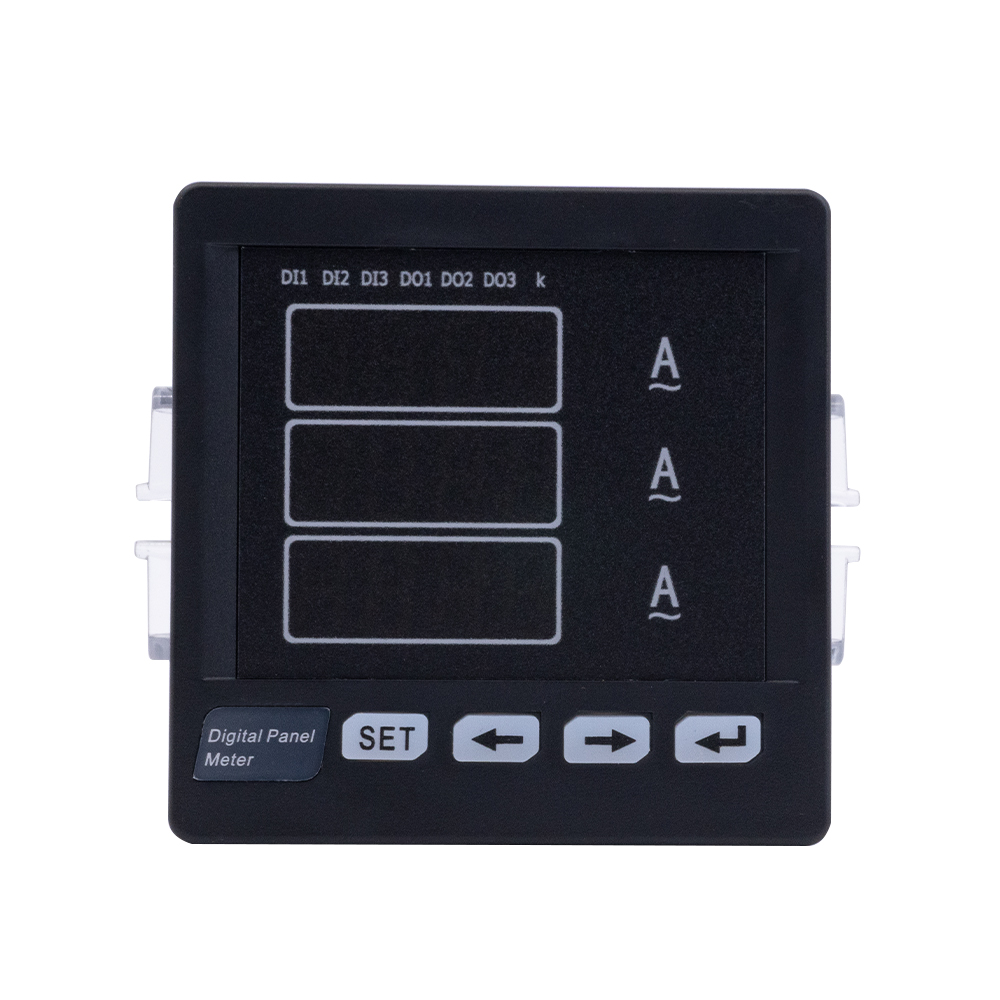

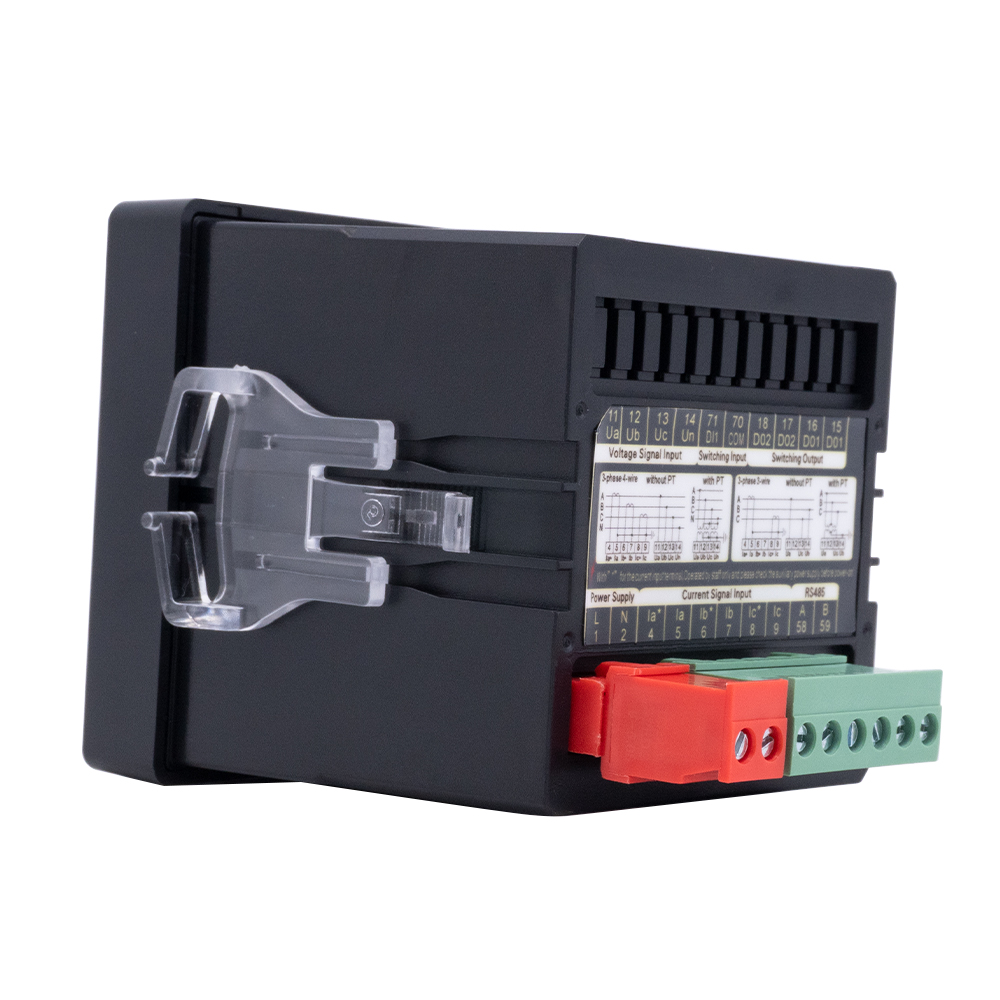

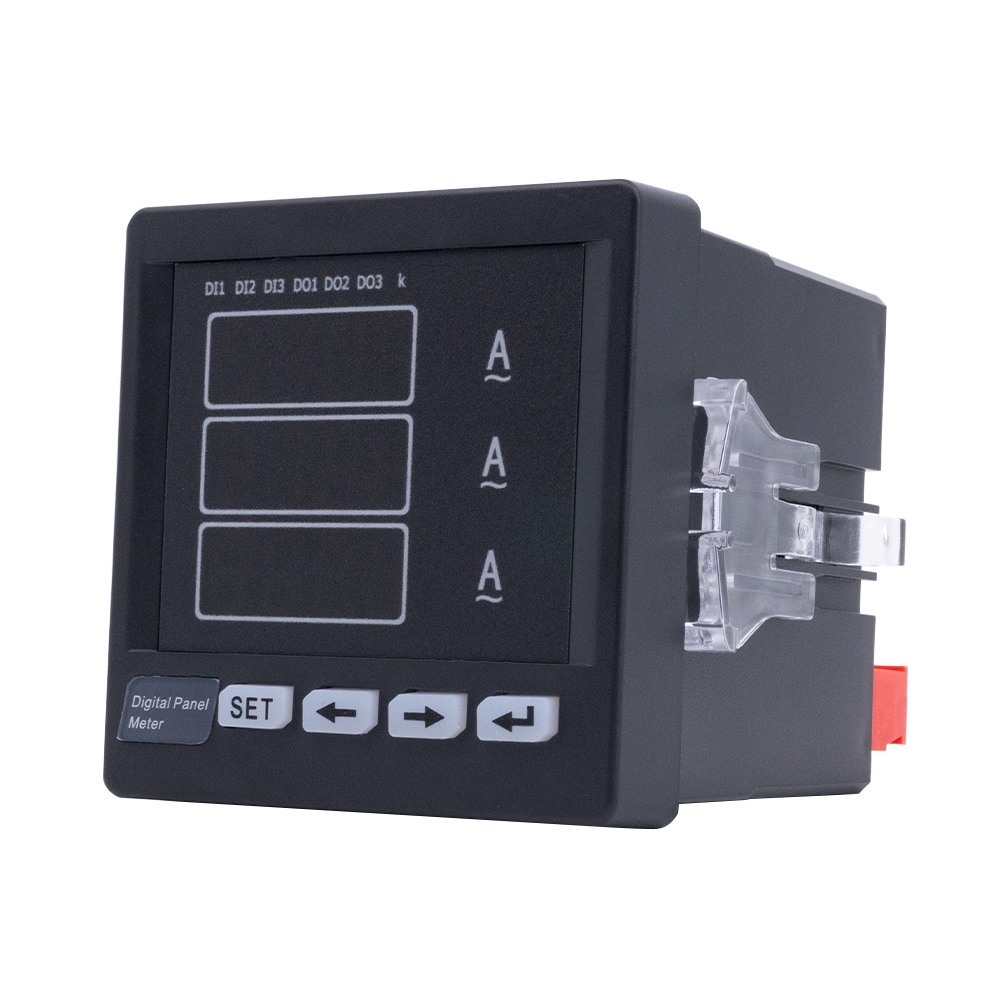

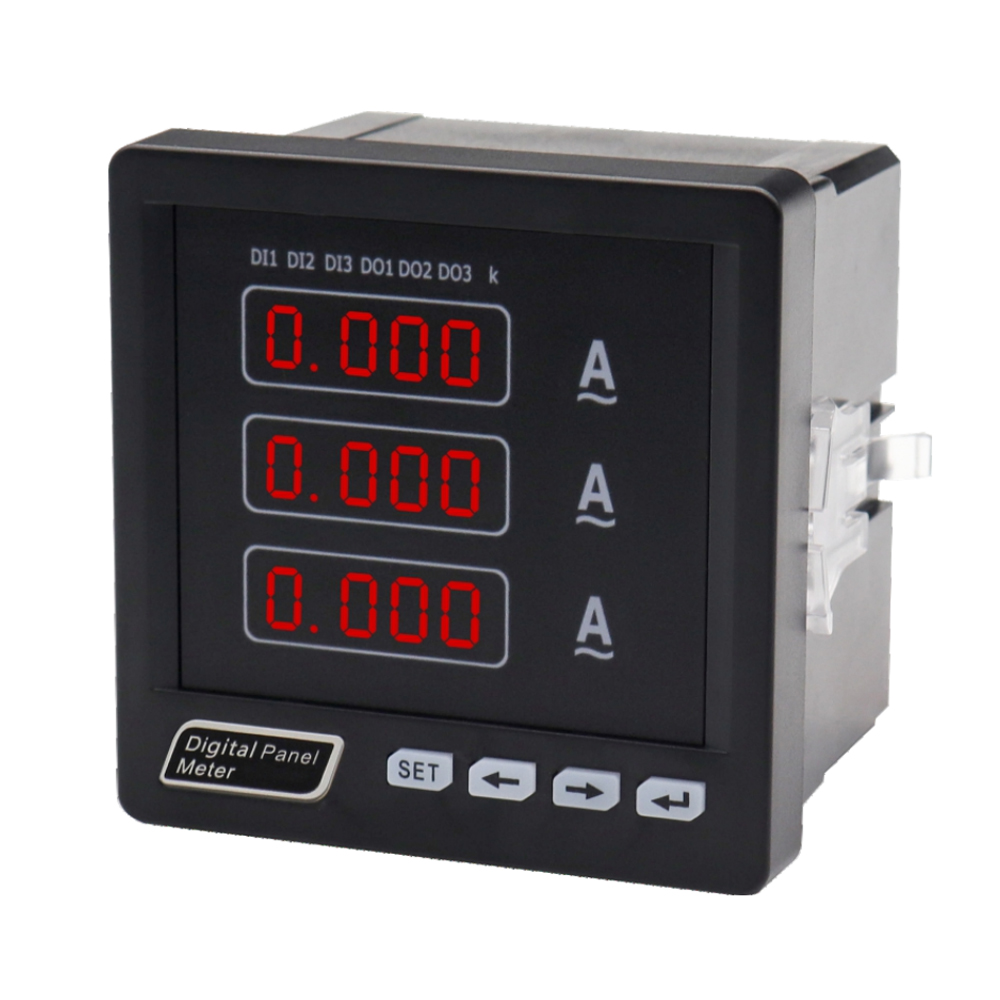

Compteur de courant numérique triphasé série TS

Un ampèremètre est un instrument électrique essentiel conçu pour mesurer le flux de courant électrique dans un circuit, fournissant des lectures précises et en temps réel pour les applications de courant alternatif (AC) et de courant continu (DC). Il joue un rôle crucial dans la surveillance, le contrôle et la protection des systèmes électriques, garantissant ainsi leur fonctionnement sûr et efficace. En convertissant le courant électrique en une valeur lisible, les courantomètres aident les ingénieurs, les techniciens et les opérateurs à comprendre les conditions de charge, à détecter les anomalies et à optimiser les performances du système.

Les courantomètres modernes sont disponibles en différents types, y compris aux formats analogiques et numériques. Les courantomètres analogiques utilisent généralement une bobine mobile ou un mécanisme en fer mobile pour indiquer les niveaux de courant sur une échelle calibrée. Les courantomètres numériques, quant à eux, utilisent des circuits électroniques avancés pour afficher des lectures numériques précises, souvent avec des fonctionnalités supplémentaires telles que l'enregistrement des données, des alarmes et des interfaces de communication pour l'intégration dans des systèmes automatisés.

Les courantomètres sont largement utilisés dans les environnements industriels, commerciaux et résidentiels. Dans les installations industrielles, ils sont utilisés pour surveiller les machines lourdes, les moteurs et les systèmes de distribution d'énergie, contribuant ainsi à prévenir les surcharges et à garantir la longévité des équipements. Dans l'automatisation des bâtiments et la gestion de l'énergie, les compteurs de courant fournissent des informations sur les modèles de consommation d'énergie, contribuant ainsi à une utilisation efficace de l'énergie. De plus, ils sont essentiels dans les laboratoires de recherche et les installations d’essais où des mesures précises du courant sont nécessaires aux expériences et à la caractérisation des appareils.

De nombreux courantomètres sont également compatibles avec des capteurs externes, tels que des transformateurs de courant ou des capteurs à effet Hall, leur permettant de mesurer des courants élevés en toute sécurité sans se connecter directement au circuit principal. Les modèles avancés peuvent mesurer plusieurs paramètres, notamment les valeurs efficaces, les courants de crête et le contenu harmonique, ce qui en fait des outils polyvalents pour l'analyse électrique.

En résumé, un wattmètre  est un instrument indispensable pour la mesure électrique, offrant une surveillance du courant fiable, précise et sûre. Ses applications s'étendent du contrôle industriel à la gestion de l'énergie, en passant par la recherche et la protection des systèmes, ce qui en fait un outil fondamental dans l'ingénierie électrique et la maintenance modernes.

Précision de la mesure

•  Actuel : niveau 0,5

Entrée de signal

• Mode de connexion : triphasé à quatre fils, triphasé à trois fils

• Courant nominal : AC1A, AC5A

• Tension de surcharge : 1,2 fois (suite), 2 fois/seconde (instantané)

• Consommation électrique : courant : <0,4 VA/phase

• Impédance : courant : <20mΩ

• La fréquence : 45-65 Hz ou DC

Alimentation auxiliaire

•  Plage de travail AC 220 V

•  Consommation électrique : <4 VA

Module de fonction

• Interface de communication : communication RS-485 unidirectionnelle, protocole Modbus-RTU

• Débit en bauds : 1 200-9 600 bps, la valeur par défaut est de 2 400 bps

• Entrée de commutation : 4 voies

• Sortie de commutation : 3 voies (capacité : AC 250 V/5 A, DC 30 V/5 A).

• Sortie de transmission : 3 voies (sortie analogique : 0/4-20 mA ou 0-5/10 V)

Veuillez noter que ci-dessus est notre fonction nominale, veuillez nous contacter pour personnaliser des produits spéciaux.
