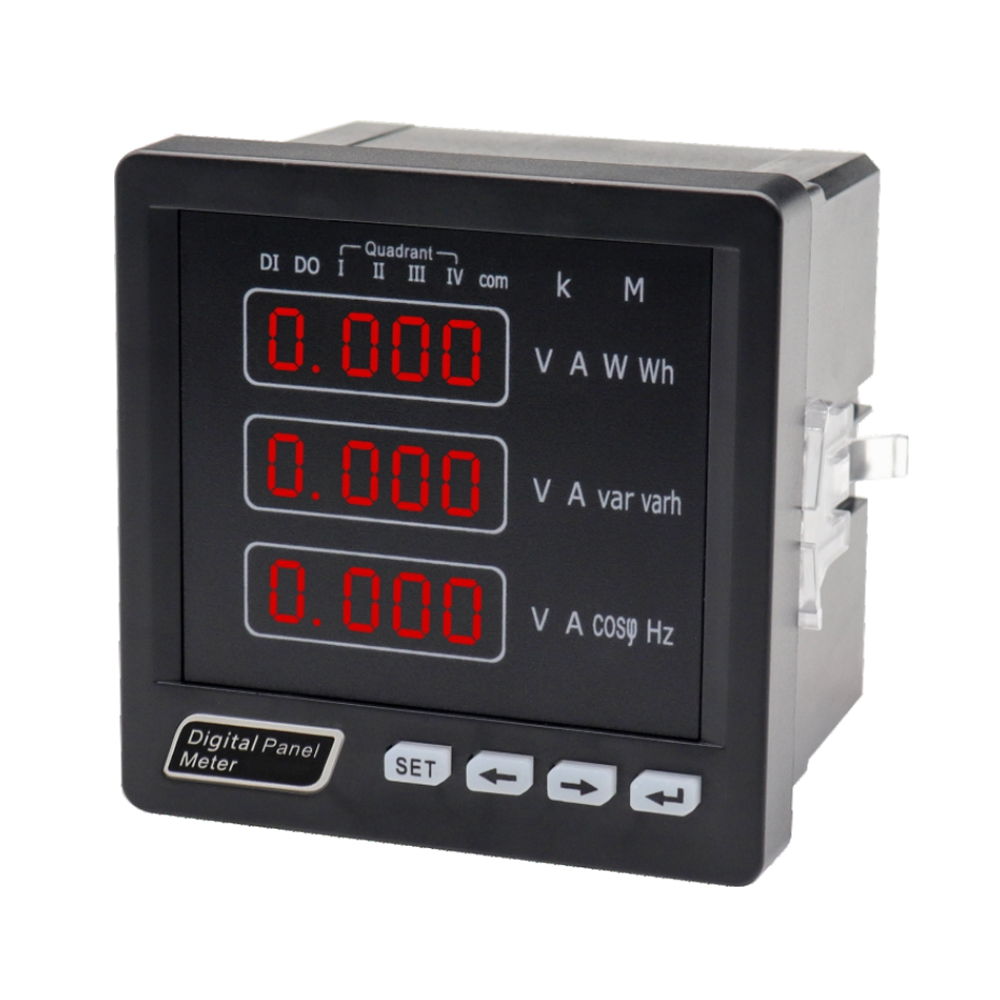

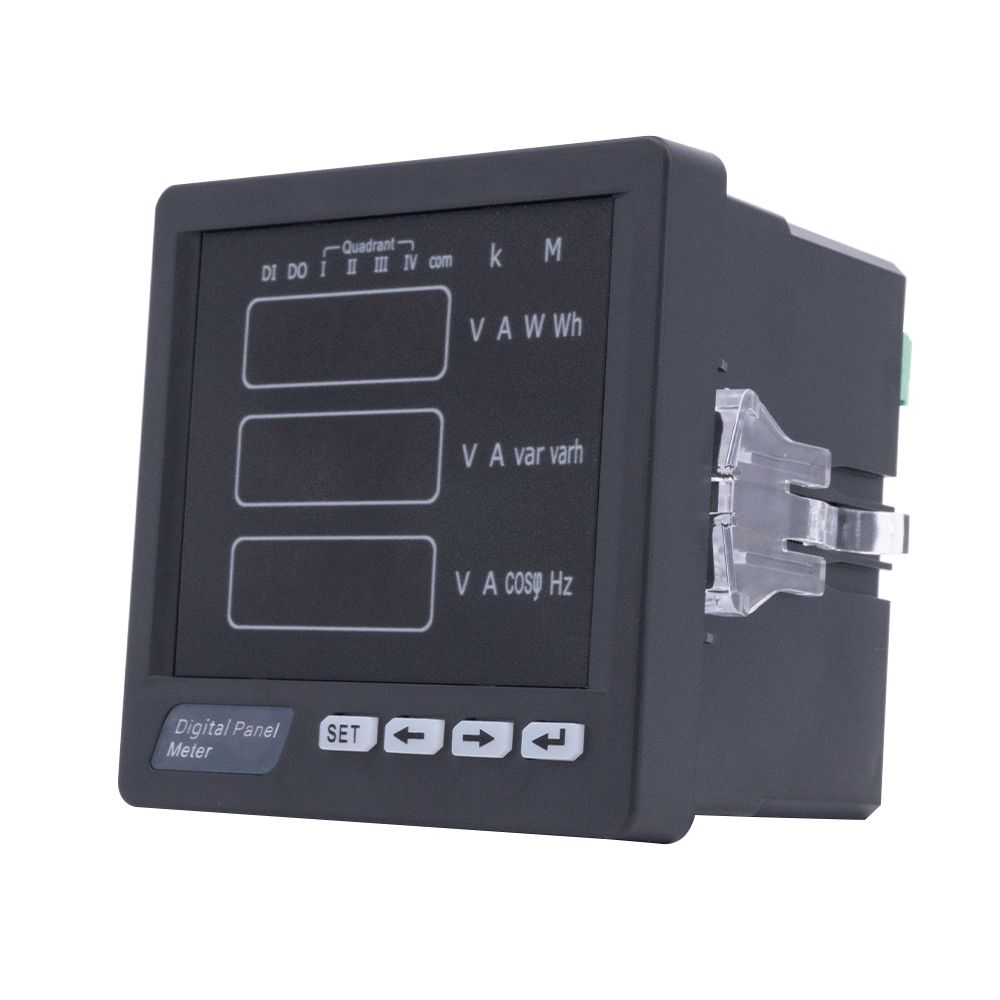

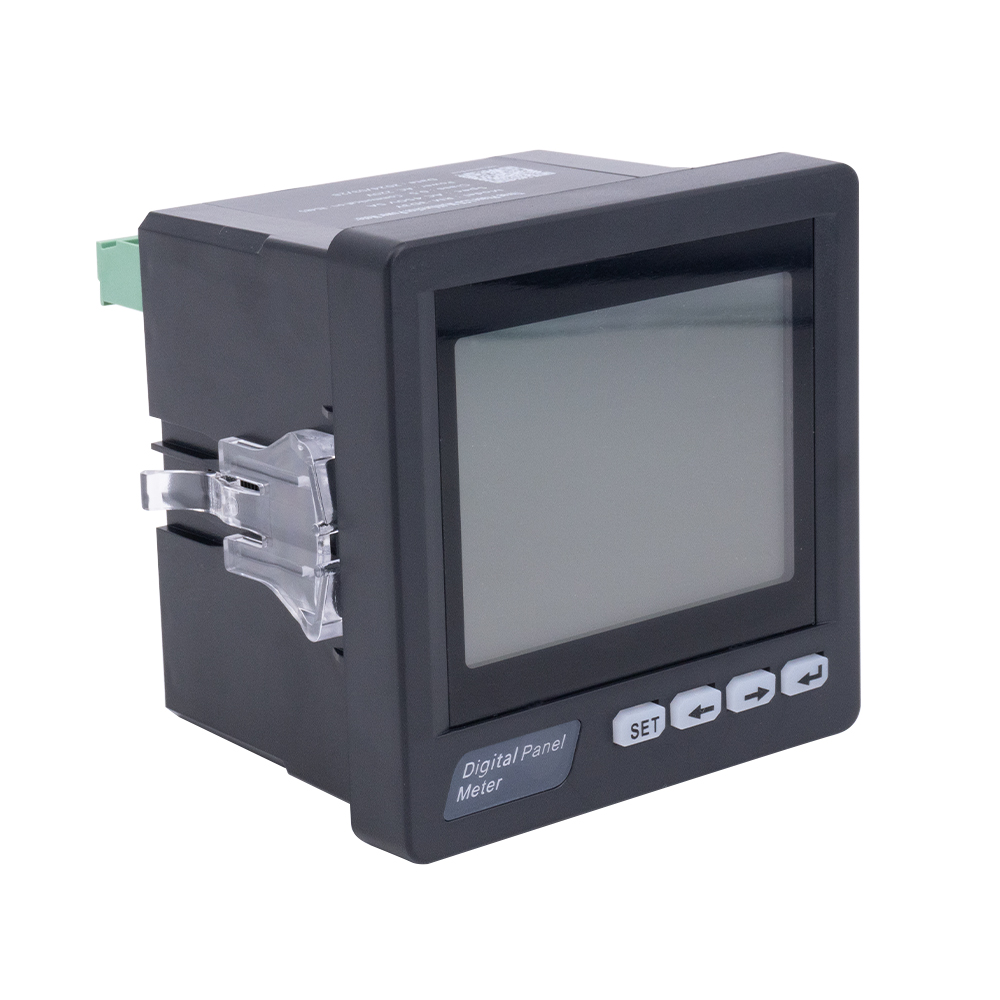

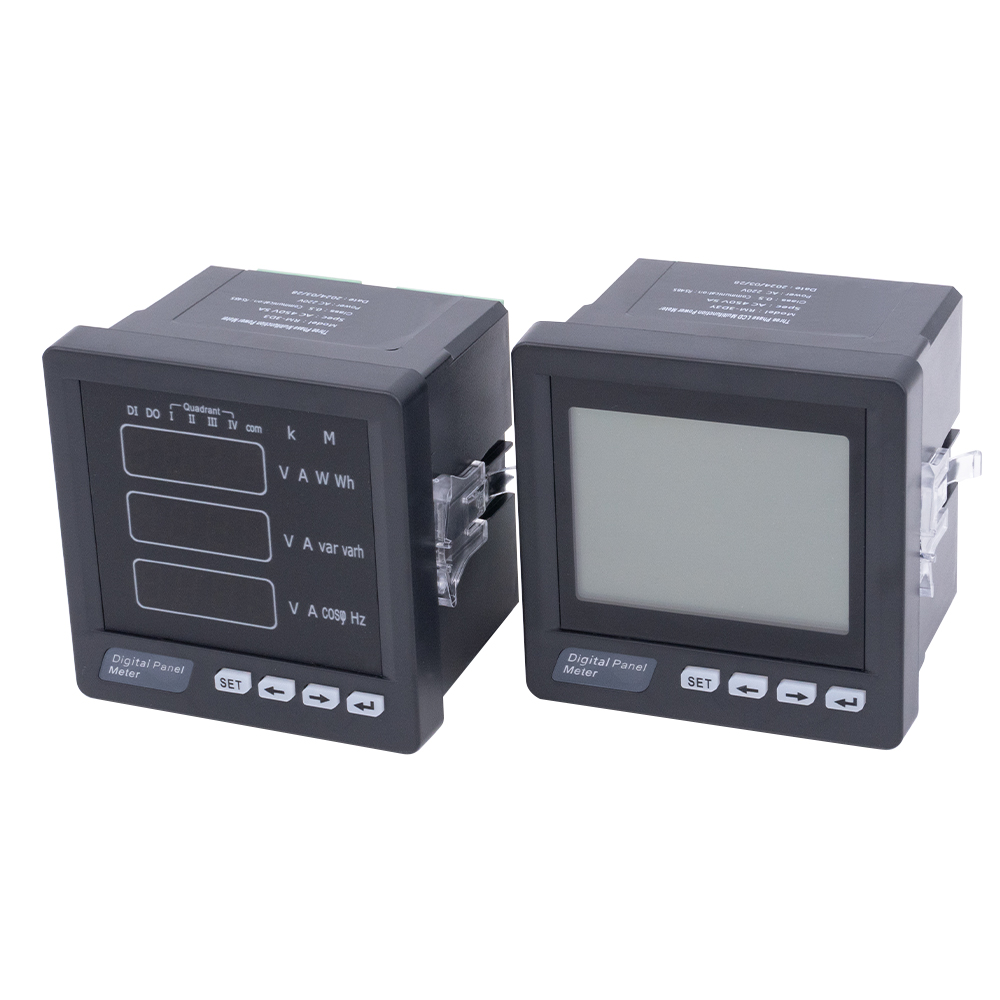

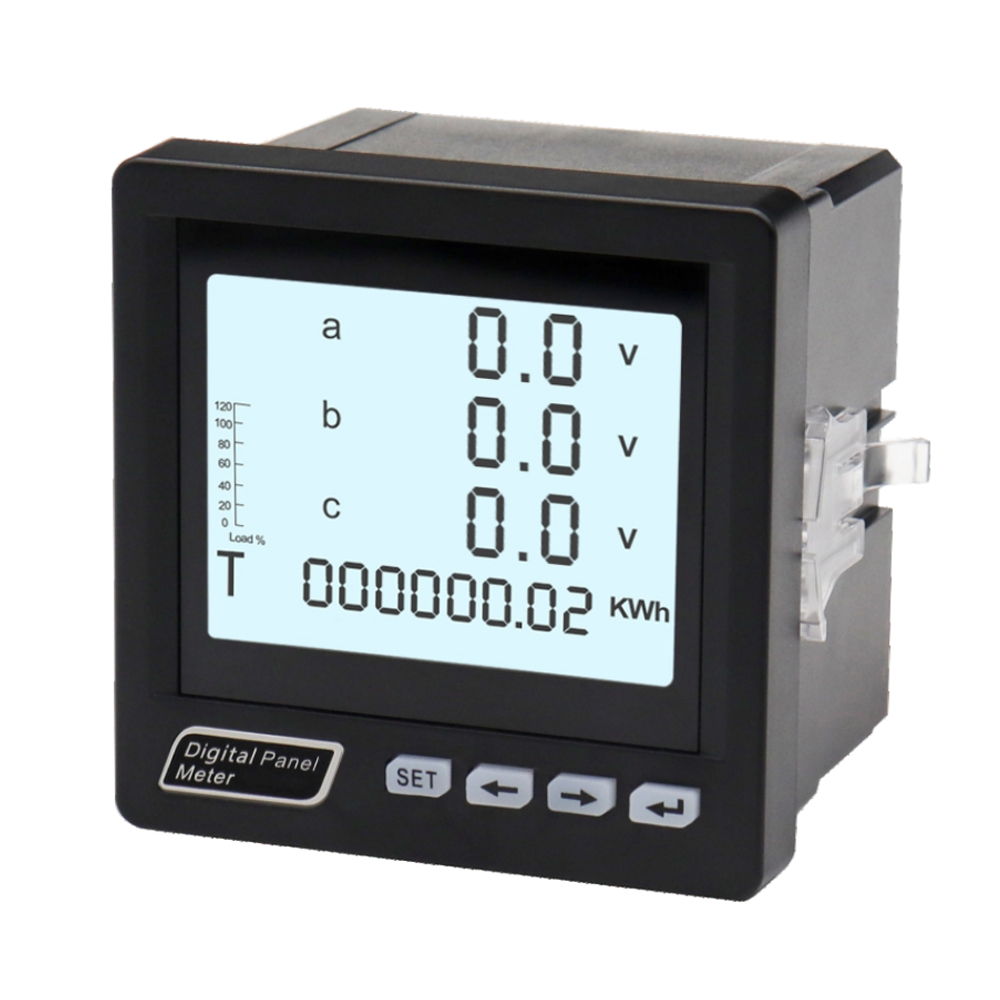

Compteur de tension de courant multimètre numérique triphasé série TS

Un multimètre numérique (DMM) est un instrument de mesure électronique polyvalent utilisé pour mesurer divers paramètres électriques tels que la tension, le courant, la résistance, la capacité, la fréquence et la continuité. Il combine plusieurs fonctions de mesure dans une seule unité compacte, ce qui en fait un outil essentiel pour les électriciens, les ingénieurs et les techniciens de maintenance. Contrairement aux multimètres analogiques, les multimètres numériques affichent les lectures sur un écran LCD, garantissant une plus grande précision, une réponse plus rapide et une interprétation plus facile des données.

Le principe de fonctionnement d'un multimètre numérique repose sur un convertisseur analogique-numérique (ADC) qui transforme le signal d'entrée analogique en sortie numérique, permettant un affichage numérique précis de la valeur mesurée. Certains multimètres numériques avancés sont équipés d'une capacité de mesure True RMS (Root Mean Square), permettant des lectures précises même pour les formes d'onde non sinusoïdales. Les multimètres modernes disposent également de fonctions de sélection automatique de plage, éliminant ainsi le besoin de sélection manuelle de plage et réduisant le risque d'erreurs de mesure.

Les multimètres numériques sont largement utilisés dans plusieurs secteurs. En maintenance électronique et électrique, ils aident à diagnostiquer les défauts, à vérifier la continuité des circuits et à mesurer les tensions de la batterie ou de l'alimentation. Dans l'automatisation industrielle, les multimètres numériques sont utilisés pour tester les équipements et l'étalonnage des systèmes. Dans les laboratoires de recherche, ils aident à la conception de circuits, à l'évaluation des composants et aux mesures de précision. Les modèles portables sont idéaux pour le service sur le terrain, tandis que les modèles de paillasse sont utilisés pour les tests en laboratoire de haute précision.

De nombreux multimètres numériques incluent désormais des fonctionnalités supplémentaires telles que la conservation des données, l'enregistrement min/max, la mesure de la température, des écrans rétroéclairés et des interfaces USB pour l'enregistrement et l'analyse des données. Leur durabilité, leur fiabilité et leur polyvalence rendent les multimètres numériques indispensables dans les applications électriques et électroniques modernes. Que ce soit pour un simple usage domestique ou pour un diagnostic industriel professionnel, le multimètre numérique reste un outil fondamental pour une mesure précise et un fonctionnement sûr dans tous les systèmes électriques.

Caractéristiques de performance

1. Fournit plusieurs nœuds de contrôle de boucle, peut être utilisé pour l'alarme, le contrôle de déclenchement

2. Prise en charge du contrôle d'incendie, coupure à distance du circuit défectueux

3. Installation pratique, le câblage est simple

4. À compléter par SCADA, PLC dans une variété de logiciels de communication et de mise en réseau

Index technique

Précision de la mesure

1. Tension : niveau 0,5

2. Courant: niveau 0,5

3. Puissance active : niveau 0,5

4. Puissance réactive : niveau 0,5

5. Facteur de puissance : niveau 0,5

6. Fréquence : ±0,02 HZ

7. Énergie électrique active : classe 0,5 s ou classe 0,2 s

8. Énergie réactive : Classe 1 ou Classe 2

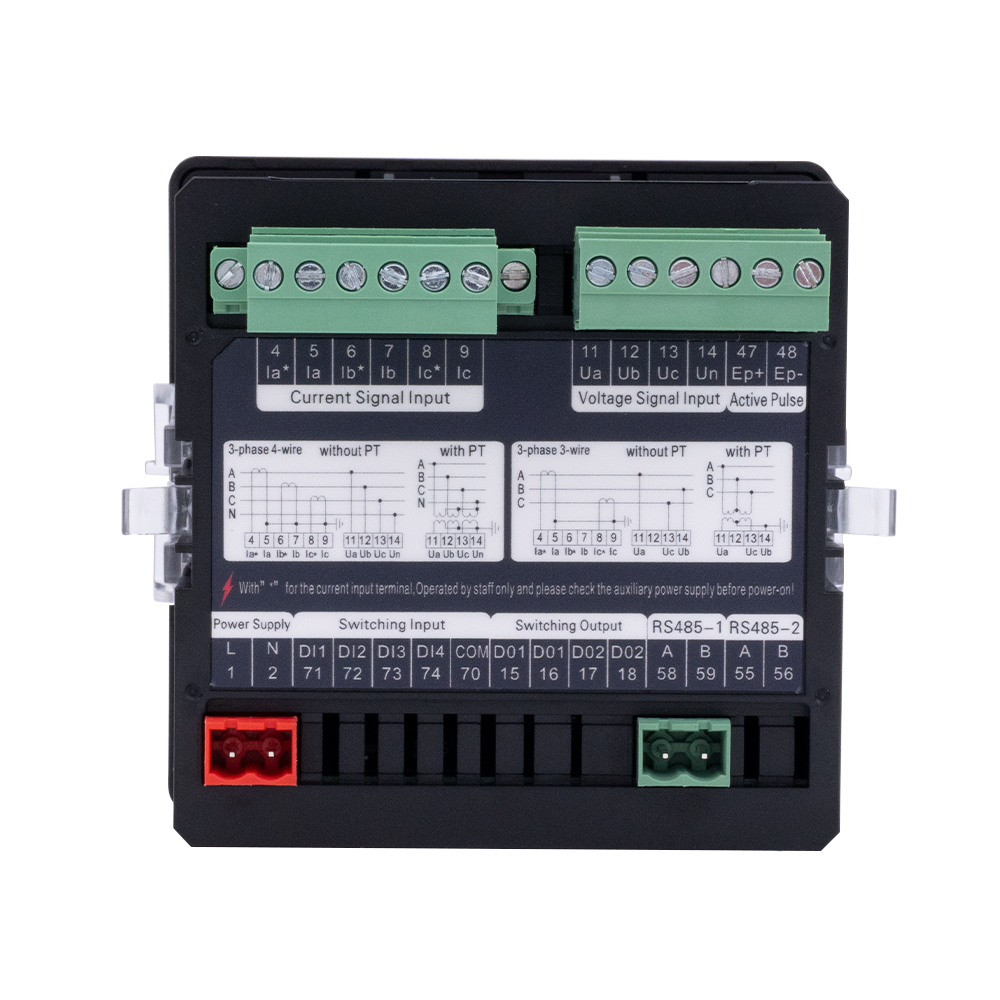

Entrée de signal

1. Mode de connexion : triphasé à quatre fils

2. Tension nominale : CA 0-600 V.

3. Courant nominal : AC1A,AC5A

4. Tension de surcharge : 1,2 fois (suite),

5. 2 fois/seconde (instantané)

6. tension : <1 VA/phase ; courant : <0,4 VA/phaseImpédance :>300 KΩ, courant : <20 mΩLa fréquence : 45 ~ 65 Hz

Alimentation auxiliaire

1. Plage de travail AC 220 V

2. Consommation électrique : <4 VA

Module fonctionnel

1. Interface de communication : communication RS-485 unidirectionnelle, protocole Modbus-RTU

2. Débit en bauds : 1 200 ~ 9 600 bps, la valeur par défaut est 2 400 bps.  Entrée du commutateur : 4 voies.

3. Sortie du commutateur : 4 voies (capacité : AC 250 V5 A. DC 30 V15 A).

4. Sortie de transmission : 3 voies (sortie analogique : 0/4~20 mA ou 0~5/10 V)

5. Sortie d'impulsion d'énergie électrique : 2 voies

6. Constante : 8 000 imp/KWh (Kvarh)


Veuillez noter que ci-dessus est notre fonction normale, veuillez nous contacter pour personnaliser des produits spéciaux.
