Caractéristiques du produit
* Double crevaison pour prendre l'électricité, des clips à double fixation pour réparer les câbles, la collecte de signaux de tension stable et fiable; Structure ouverte et ferme, facile à installer sur le site et facile à utiliser. Installation ou retrait rapide et facile sans déconnecter le câble primaire testé, efficace pour les tests actuels sûrs et faciles.
* Toutes les pièces de fonctionnement manuel sont des isolateurs, qui peuvent être utilisés en direct et peuvent être ramifiés à n'importe quelle position du câble.
* L'apparence est une double couleur d'épissure et la direction d'installation et la différence de phase peuvent être jugées par la couleur (phase A – jaune, phase B – vert, phase C – rouge).
* La coquille adopte le processus de moulage intégré de soudage à la fusion à ultrasons, et la structure d'enroulement du noyau magnétique est coulée avec de la résine époxy et le niveau étanche peut être IP66.
* Adopter un magnétisme élevé, une bonne linéarité et une sensibilité élevée.
Application du produit
Avec son double signal d'acquisition (courant + tension) et une installation facile, ce produit est largement utilisé dans les systèmes clés suivants:
* Avertissement de sécurité électrique: système de surveillance des incendies électrique, système de surveillance de l'énergie des équipements d'incendie.
* Surveillance du réseau intelligent: système d'électricité intelligent, réseau à basse tension intelligent, petit système de mise à la terre de courant.
* Protection fiable de l'équipement: système de protection des relais, système de protection moteur.
La fourniture de données de surveillance en temps réel de haute précision du courant de ligne et de la tension pour les scénarios ci-dessus est une unité de détection clé pour réaliser la surveillance de l'état de l'équipement et la protection de la sécurité.
Paramètres du produit
Performance électrique | Température de fonctionnement | -40 ℃～ + 70 ℃ | Humidité relative | ≤90% |
Niveau de tension | 0,4 / 0,66 / 0,72kV | Gamme linéaire | 5% ～ 120% | |
Courant d'entrée nominal | 50 ～ 600A | Courant de sortie nominal | 1A | |
Capacité nominale | 1VA-2VA | Fréquence nominale | 50 / 60Hz | |
Classe de précision | 0.5 | Rigidité diélectrique | 1000MΩ/500V/1min | |
Paramètres mécaniques | Coquille et squelette | Note PA / pcflammability94-v0 | Méthode de sortie | Fil de gain de PVC flexible |
Sortie actuelle | Ligne jaune - ligne brun | Puissance de sortie | Ligne rouge | |
Matériau de base | Acier en silicium | Structure d'ouverture et de fermeture | '304 ' Fixation avec une vis inséparable | |
Aiguille de perforation | Acier inoxydable '304 ' | Plan de construction | Fixation du bouton pour verrouiller le câble | |
Calibre | 36 mm × 46 mm | Diamètre du câble adaptateur | 25 mm 2～ 240 mm2 |

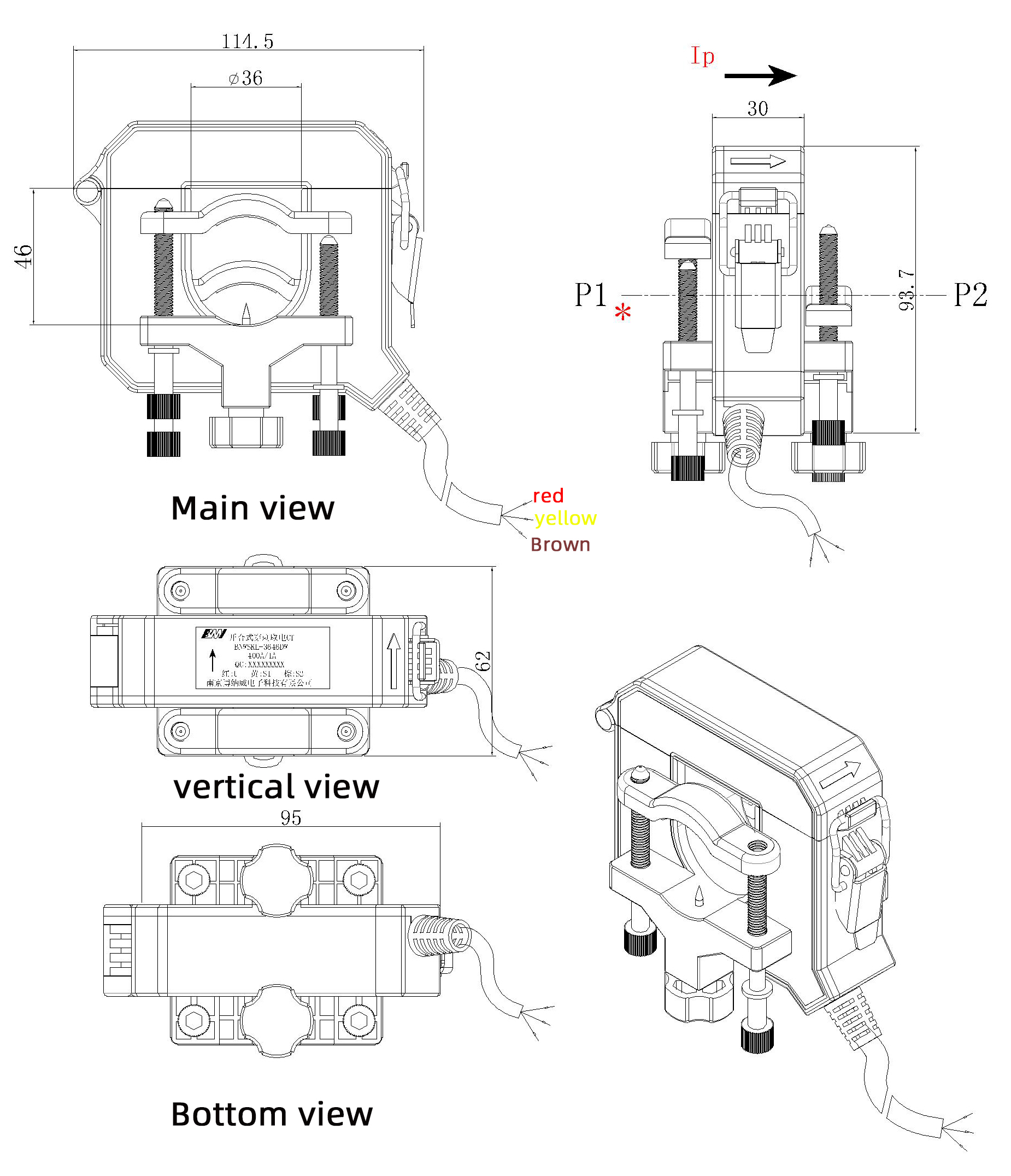

Dimensions (mm)
Description du fil de sortie :
1. L'extrémité d'entrée est un câble passant par le noyau (P1 → P2).
2. L'extrémité de sortie est sortie par un fil gainé à trois conducteurs.
3. Le noyau du fil rouge est la borne de mesure de tension (sortie par deux aiguilles de perforation).
4. Les lignes jaunes et marron représentent la sortie du signal de courant secondaire.
5. Définissez la correspondance de polarité entre « P1 » et la ligne jaune comme extrémité Siming (*).
Précautions d'installation
* Lorsque le transformateur est sous tension, vous devez porter des gants isolants et vos mains ne doivent pas toucher directement le noyau rouge du fil blindé.
* Avant de fermer le noyau en acier au silicium, assurez-vous que l'extrémité de l'incision est propre, exempte de taches et d'impuretés ; Il doit être traité avec un agent antirouille.
