TR-D
TR
Caractéristiques du produit
* Structure ouverte et fermée, facile à installer sur le site et facile à utiliser. Installation ou retrait rapide et facile sans déconnecter le câble primaire testé, efficace pour les tests actuels sûrs et faciles.
* Toutes les pièces à commande manuelle sont des isolateurs, qui peuvent fonctionner sous tension et peuvent être branchées à n'importe quelle position du câble.
* La coquille adopte le processus de moulage intégré de soudage à la fusion à ultrasons, et la structure d'enroulement du noyau magnétique est coulée avec de la résine époxy et le niveau étanche peut être IP66.
* Adopter un magnétisme élevé, une bonne linéarité et une sensibilité élevée.
Application du produit
Système de surveillance des incendies électriques, système de surveillance de l'énergie des équipements d'incendie, système de consommation électrique intelligente, réseau électrique à basse tension intelligent, petit système de mise à la terre de courant, protection des relais, système de protection moteur, etc. pour la mesure, la surveillance et la protection des lignes et l'équipement.
Paramètres du produit
| Température de fonctionnement | -40 ℃ ~ +70 ℃ | Humidité relative | ≤90% |
Niveau de tension | 0,4 / 0,66 / 0,72kV | Gamme linéaire | 5% ~ 120% | |
Courant d'entrée nominal | 50 ~ 600A | Fréquence nominale | 50 / 60Hz | |
Charge nominale | ＜ 20Ω | Température | 100k | |
Classe de précision | 0.5 | Rigidité diélectrique | 1000MΩ/500V/1min | |
Paramètres mécaniques | Coquille et squelette | PA/PCIndice d'inflammabilité 94-V0 | Méthode de sortie | Fil de gain de PVC flexible |
Sortie actuelle | Ligne noire verte | Puissance de sortie | Ligne rouge | |
Sortie de mesure de température | ligne jaune - ligne blanche | Protection de sortie de courant | P6KE12 Caprotective Tube | |
Matériau de base | Acier en silicium / nanocristalliné / permalloy | Structure d'ouverture et de fermeture | '304 ' Fixation avec une vis inséparable | |
Aiguille de perforation | Acier inoxydable '304 ' | Plan de construction | Fixation du bouton pour verrouiller le câble |

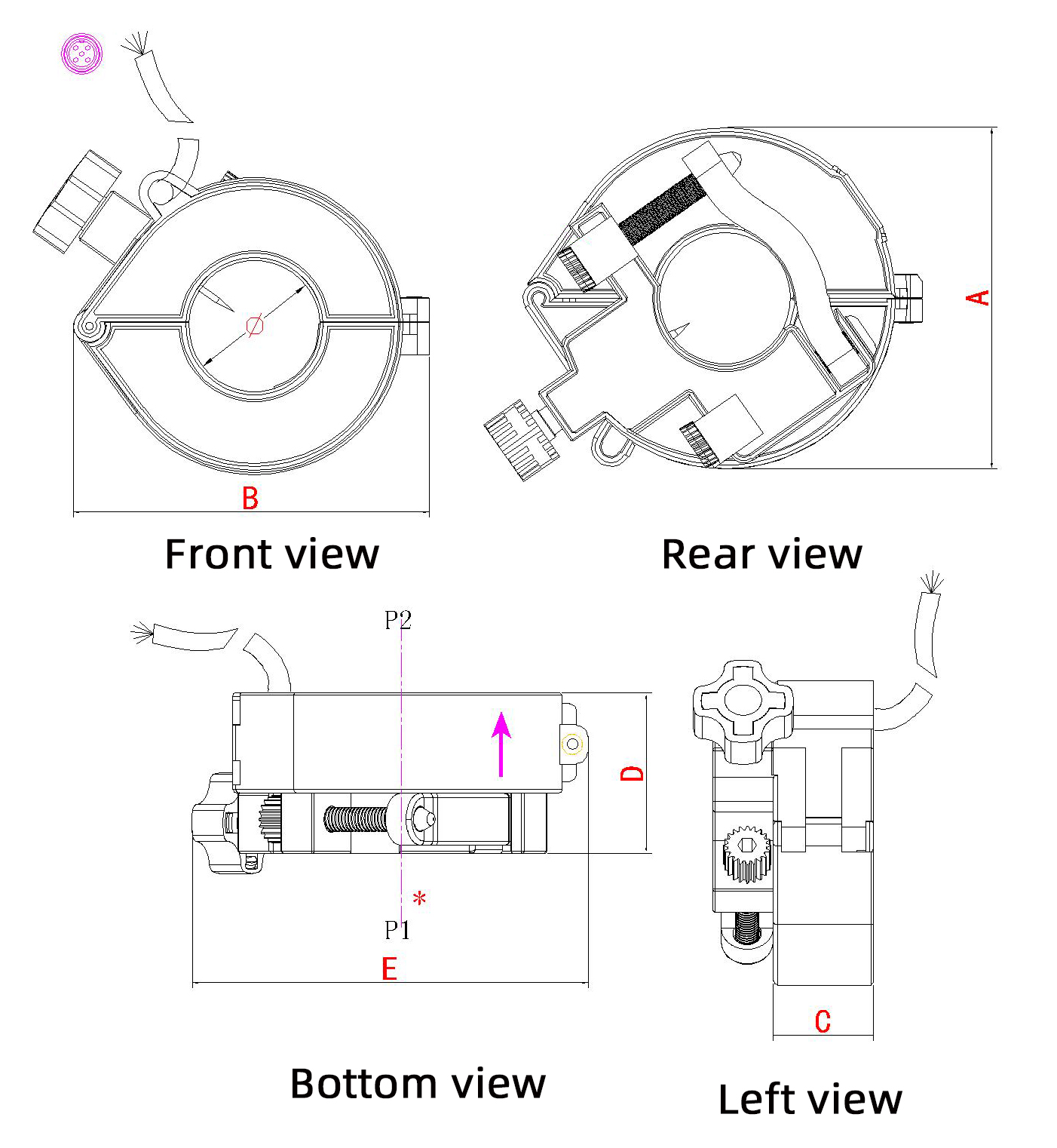

Valeur et dimensions typiques
Modèle | Entrée | Sortie | Classe | Dimensions (mm) | |||||
φ | A | B | C | D | E | ||||
Bnwak-36dw | 50 ～ 600A | 0 ～ 100mA | 0.5 | 35 | 71 | 20 | 34 | 79 | 100 |
BNWSK-36DW | 35 | 71 | 20 | 34 | 79 | 100 | |||
BNWPK-36DW | 35 | 71 | 20 | 34 | 79 | 100 | |||
Description du fil de sortie :
1. L'extrémité d'entrée est un câble passant par le noyau (P1 → P2).
2. L'extrémité de sortie est sortie avec un fil blindé à cinq conducteurs.
3. Le rouge représente la borne de mesure de tension ; Le jaune et le blanc sont des capteurs de température.
4. Le vert et le noir représentent la sortie du signal de courant secondaire.
5. Définissez la correspondance de polarité entre 'P1' et la ligne verte comme extrémité du même nom (*).

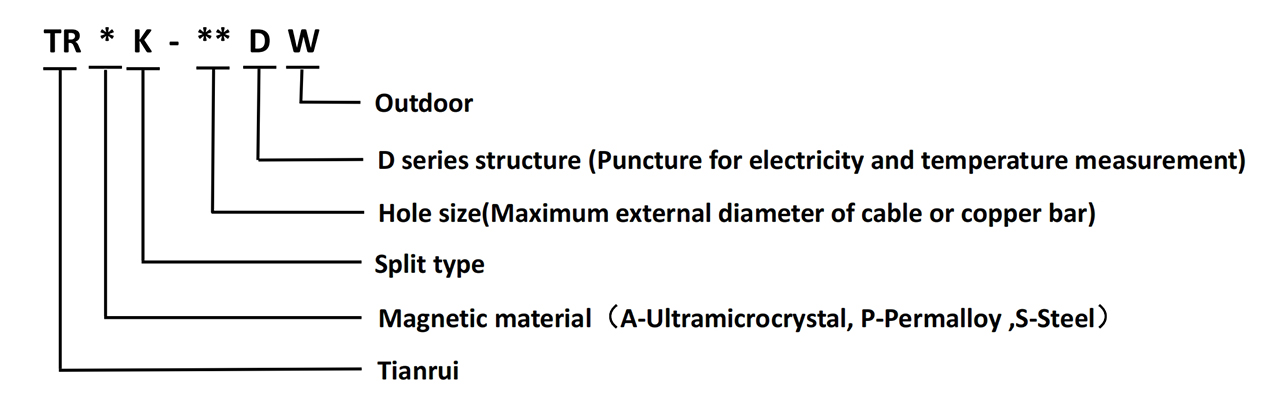

Règles de dénomination du modèle de produit
Précautions d'installation
* Lorsque le transformateur est sous tension, vous devez porter des gants isolants et vos mains ne doivent pas toucher directement le noyau rouge du fil blindé.
* Avant de fermer le noyau en acier au silicium, assurez-vous que l'extrémité de l'incision est propre, exempte de taches et d'impuretés ; Il doit être traité avec un agent antirouille.
* Utilisez une clé à torgue (électrique / pneumatique) lors du resserrement des vis et réglez le couple sur une plage raisonnable.
Caractéristiques du produit
* Structure ouverte et fermée, facile à installer sur le site et facile à utiliser. Installation ou retrait rapide et facile sans déconnecter le câble primaire testé, efficace pour les tests actuels sûrs et faciles.
* Toutes les pièces à commande manuelle sont des isolateurs, qui peuvent fonctionner sous tension et peuvent être branchées à n'importe quelle position du câble.
* La coquille adopte le processus de moulage intégré de soudage à la fusion à ultrasons, et la structure d'enroulement du noyau magnétique est coulée avec de la résine époxy et le niveau étanche peut être IP66.
* Adopter un magnétisme élevé, une bonne linéarité et une sensibilité élevée.
Application du produit
Système de surveillance des incendies électriques, système de surveillance de l'énergie des équipements d'incendie, système de consommation électrique intelligente, réseau électrique à basse tension intelligent, petit système de mise à la terre de courant, protection des relais, système de protection moteur, etc. pour la mesure, la surveillance et la protection des lignes et l'équipement.
Paramètres du produit
| Température de fonctionnement | -40 ℃ ~ +70 ℃ | Humidité relative | ≤90% |
Niveau de tension | 0,4 / 0,66 / 0,72kV | Gamme linéaire | 5% ~ 120% | |
Courant d'entrée nominal | 50 ~ 600A | Fréquence nominale | 50 / 60Hz | |
Charge nominale | ＜ 20Ω | Température | 100k | |
Classe de précision | 0.5 | Rigidité diélectrique | 1000MΩ/500V/1min | |
Paramètres mécaniques | Coquille et squelette | PA/PCIndice d'inflammabilité 94-V0 | Méthode de sortie | Fil de gain de PVC flexible |
Sortie actuelle | Ligne noire verte | Puissance de sortie | Ligne rouge | |
Sortie de mesure de température | ligne jaune - ligne blanche | Protection de sortie de courant | P6KE12 Caprotective Tube | |
Matériau de base | Acier en silicium / nanocristalliné / permalloy | Structure d'ouverture et de fermeture | '304 ' Fixation avec une vis inséparable | |
Aiguille de perforation | Acier inoxydable '304 ' | Plan de construction | Fixation du bouton pour verrouiller le câble |
Valeur et dimensions typiques
Modèle | Entrée | Sortie | Classe | Dimensions (mm) | |||||
φ | A | B | C | D | E | ||||
Bnwak-36dw | 50 ～ 600A | 0 ～ 100mA | 0.5 | 35 | 71 | 20 | 34 | 79 | 100 |
BNWSK-36DW | 35 | 71 | 20 | 34 | 79 | 100 | |||
BNWPK-36DW | 35 | 71 | 20 | 34 | 79 | 100 | |||
Description du fil de sortie :
1. L'extrémité d'entrée est un câble passant par le noyau (P1 → P2).
2. L'extrémité de sortie est sortie avec un fil blindé à cinq conducteurs.
3. Le rouge représente la borne de mesure de tension ; Le jaune et le blanc sont des capteurs de température.
4. Le vert et le noir représentent la sortie du signal de courant secondaire.
5. Définissez la correspondance de polarité entre 'P1' et la ligne verte comme extrémité du même nom (*).
Règles de dénomination du modèle de produit
Précautions d'installation
* Lorsque le transformateur est sous tension, vous devez porter des gants isolants et vos mains ne doivent pas toucher directement le noyau rouge du fil blindé.
* Avant de fermer le noyau en acier au silicium, assurez-vous que l'extrémité de l'incision est propre, exempte de taches et d'impuretés ; Il doit être traité avec un agent antirouille.
* Utilisez une clé à torgue (électrique / pneumatique) lors du resserrement des vis et réglez le couple sur une plage raisonnable.
