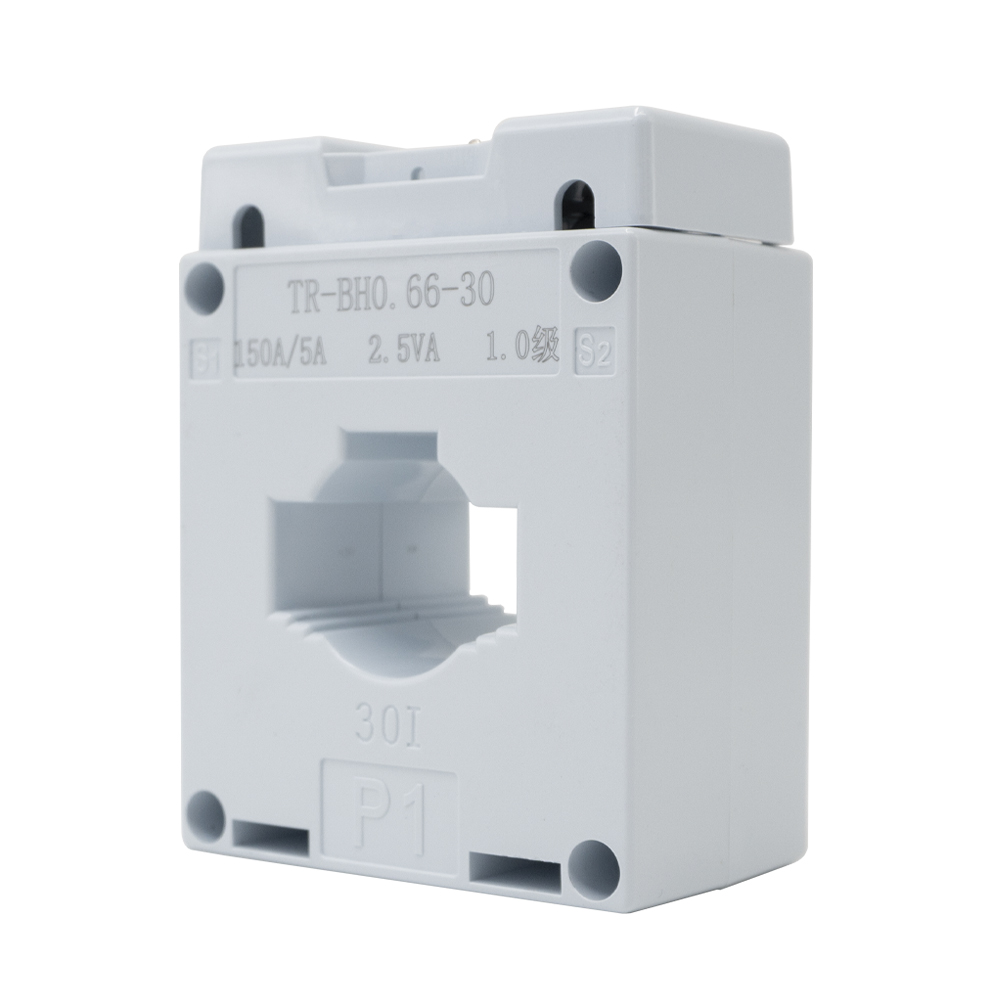

TR-BH
TR
Caractéristiques du produit
* Large plage de mesure de courant.
* Indice de haute performance, faible coût et bonne qualité.
* Installation flexible et forte applicabilité.
* Prise en charge du service de personnalisation.
Télécharger la feuille de tailles
Paramètres du produit
Performance électrique |
Température de fonctionnement |
-40 ℃-+70 ℃ |
Humidité relative |
≤90% |
Niveau de tension |
0,66KV |
Facteur de puissance |
Cosφ = 0,8 |
|
Courant d'entrée nominal |
5-6000A |
Fréquence nominale |
50 / 60Hz |
|
Classe de précision |
0,2S, 0,2, 0,5, 0,5S, 1 |
Fréquence de travail |
50Hz-60Hz |
|
Capacité nominale |
2.5-30VA |
Fréquence de puissance Tension de tenue |
3kV CA 2mA/min |
|
Coquille |
PC plasique |
Méthode de sortie |
Sortie terminal fixe |
|
Sortie secondaire nominale |
1-5A |
Application |
Intérieur |
|
Tours primaires |
1-10T |
Tolérance |
± 1 mm |
Valeur typique
Physique Produits |
Rapport actuel |
Charge secondaire nominale (VA) |
||||
Classe 1.0 |
0,5 classe |
Classe 0,5S |
Classe 0,2 |
Classe 0,2S |
||
| TR-BH0.66-SX | 150/5(1)A | 5 | 2.5 | 2.5 | - | - |
| 200/5(1)A | 5 | 2.5 | 2.5 | - | - | |
| 250/5(1)A | 5 | 2.5 | 2.5 | - | - | |
| 300/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 400/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 500/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| TR-BH0.66-20 | 200/5(1)A | 5 | 2.5 | 2.5 | - | - |
| 250/5(1)A | 5 | 2.5 | 2.5 | - | - | |
| 300/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 400/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 500/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 750/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 800/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| TR-BH0.66-30 | 200/5(1)A | 5 | 2.5 | 2.5 | - | - |
| 250/5(1)A | 5 | 2.5 | 2.5 | - | - | |
| 300/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 400/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 500/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 750/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 800/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 1000/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 1200/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 1500/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| TR-BH0.66-40 | 150/5(1)A | 5 | 2.5 | 2.5 | - | - |
| 200/5(1)A | 5 | 2.5 | 2.5 | - | - | |
| 250/5(1)A | 5 | 2.5 | 2.5 | - | - | |
| 300/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 400/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 500/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| TR-BH0.66-50 | 200/5(1)A | 5 | 2.5 | 2.5 | - | - |
| 250/5(1)A | 5 | 2.5 | 2.5 | - | - | |
| 300/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 400/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 500/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 750/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 800/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| TR-BH0.66-60 | 200/5(1)A | 5 | 2.5 | 2.5 | - | - |
| 250/5(1)A | 5 | 2.5 | 2.5 | - | - | |
| 300/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 400/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 500/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 750/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 800/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 1000/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 1200/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 1500/5(1)A | 10 | 10 | 10 | 10 | 10 | |

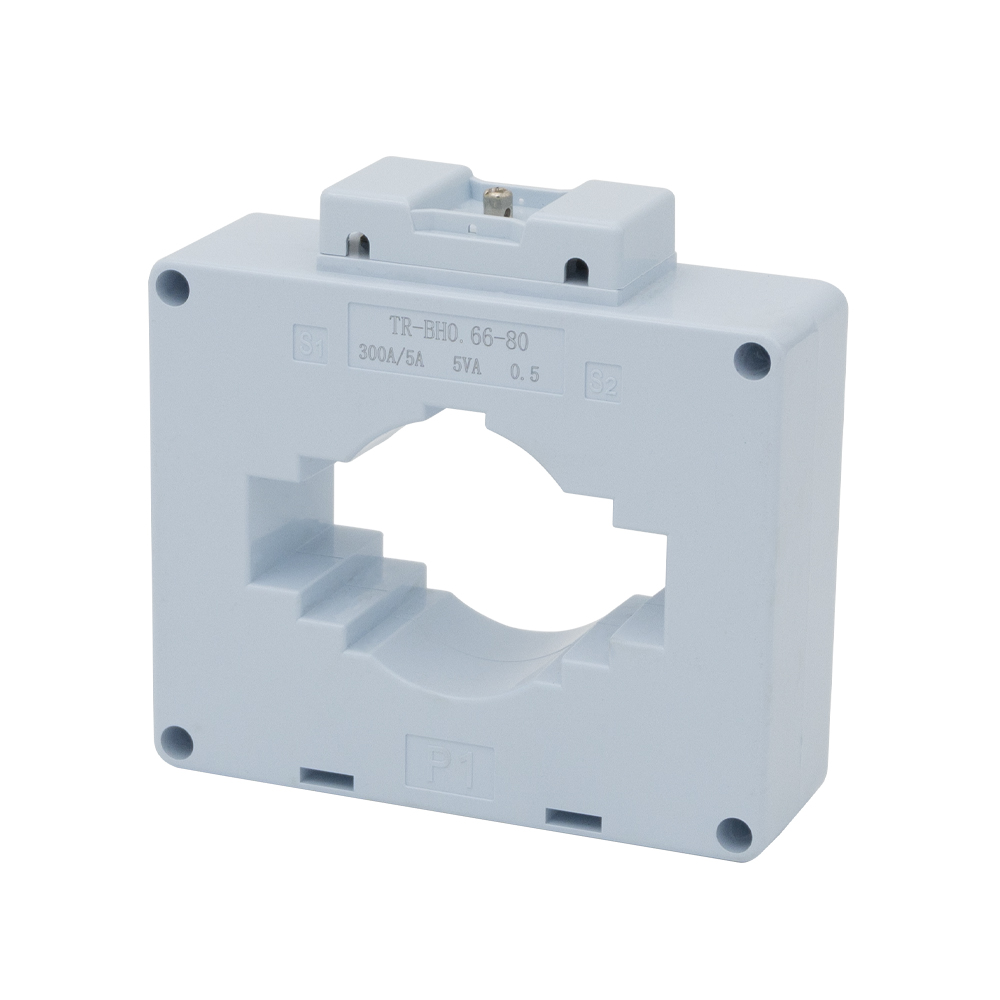

| TR-BH0.66-80 | 300/5(1)A | 5 | 5 | 5 | 5 | 5 |
| 400/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 500/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 600/5(1)A | 5 | 5 | 5 | 5 | 5 | |
| 750/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 800/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 1000/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 1200/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 1500/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 2000/5(1)A | 20 | 20 | 20 | 20 | 20 | |
| TR-BH0.66-100 | 600/5(1)A | 5 | 5 | 5 | 5 | 5 |
| 750/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 800/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 1000/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 1500/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 2000/5(1)A | 20 | 20 | 20 | 20 | 20 | |
| 2500/5(1)A | 20 | 20 | 20 | 20 | 20 | |

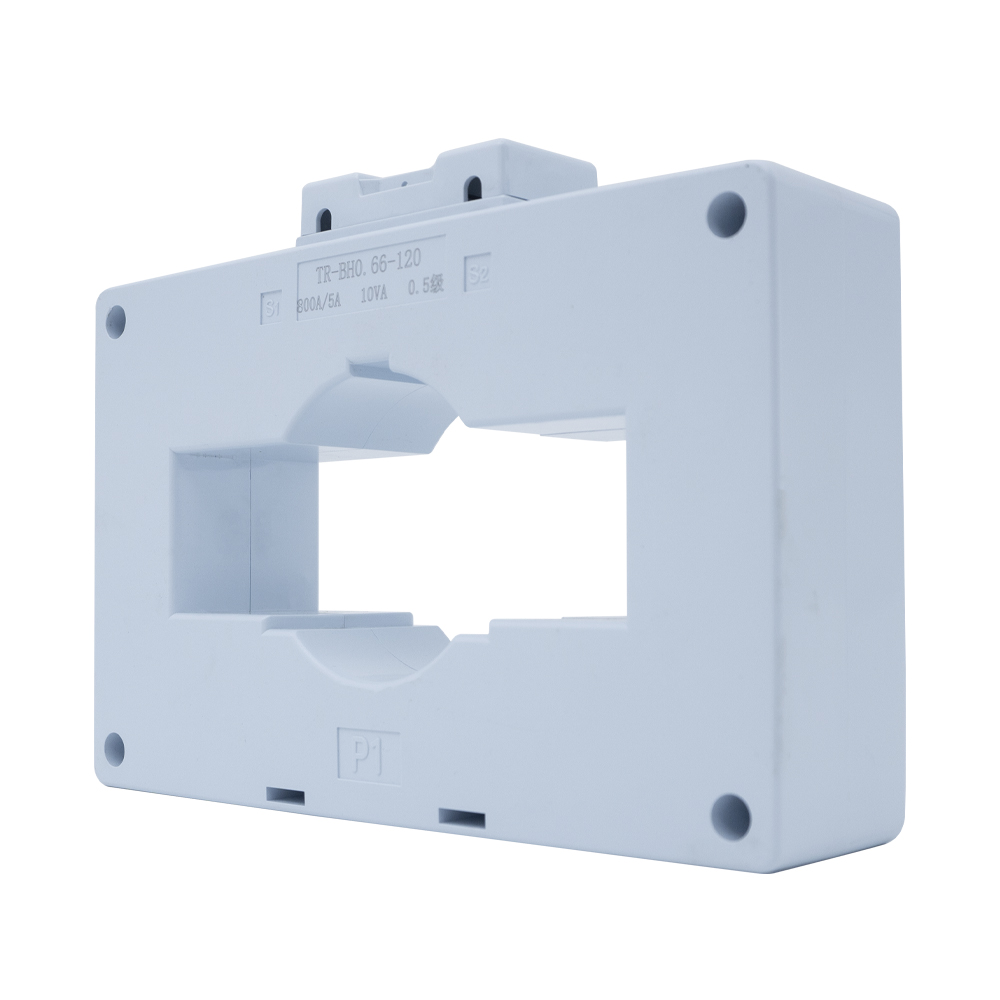

| TR-BH0.66-120 | 800/5(1)A | 10 | 10 | 10 | 10 | 10 |
| 1000/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 1500/5(1)A | 10 | 10 | 10 | 10 | 10 | |
| 2000/5(1)A | 20 | 20 | 20 | 20 | 20 | |
| 2500/5(1)A | 20 | 20 | 20 | 20 | 20 | |
| 3000/5(1)A | 20 | 20 | 20 | 20 | 20 | |
| 4000/5(1)A | 30 | 30 | 30 | 30 | 30 | |

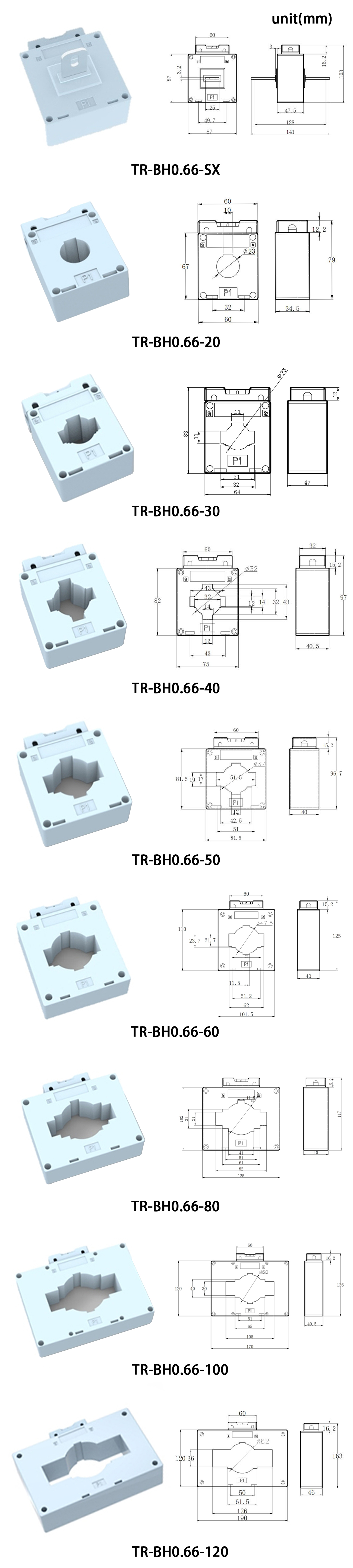

Dimensions (mm)

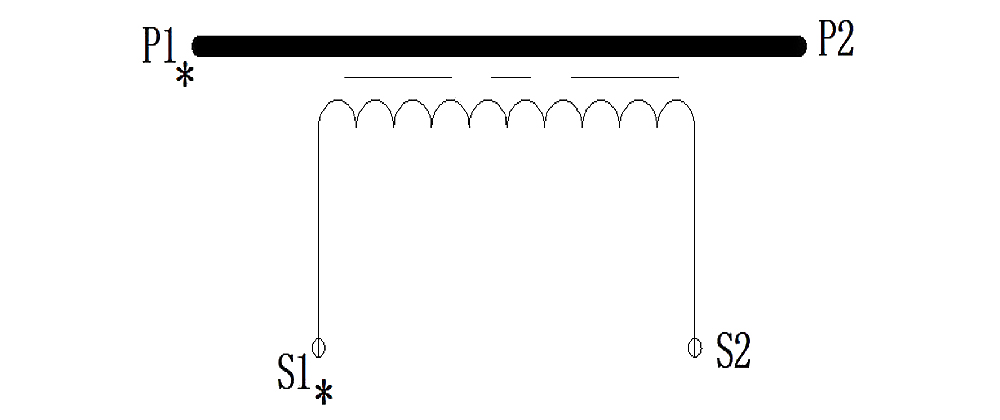

Schéma électrique
