Aperçu du produit
Un transformateur de courant homopolaire résiduel en boucle fermée (RZCT) est un dispositif de détection de courant très précis conçu pour détecter les fuites ou les courants résiduels dans les systèmes électriques triphasés. Contrairement aux transformateurs de courant conventionnels qui mesurent les courants de phase individuellement, le RZCT mesure la somme vectorielle de tous les courants de phase traversant son noyau. Dans des conditions normales d’équilibre, la somme des courants triphasés est nulle. Cependant, si un défaut d'isolement, une fuite ou un défaut à la terre se produit, un courant résiduel déséquilibré est généré, que le RZCT détecte avec précision et convertit en un signal de sortie proportionnel.
Caractéristiques du produit
* Mode de sortie flexible, sortie prise ou câble.
* Une variété d'options de diamètre de trou central, le diamètre du trou est de φ12 mm à φ260 mm.
* Moulage avec résine époxy, bonne stabilité.
* Adoptez un acier au nickel à haute perméabilité magnétique ou un noyau magnétique nanocristallin, avec une bonne linéarité et une sensibilité élevée.
* Excellentes caractéristiques d'équilibre, avec une forte capacité d'interférence anti-électromagnétique.
Application du produit
Convient pour la protection du moteur, le dispositif de protection des relais électromagnétiques, le dispositif de protection des micro-ordinateurs; électrique
Surveillance des incendies, système de fuite d'incendie, système de mise à la terre à faible courant.
Paramètres du produit
Électrique performance | Température de fonctionnement | -40 ℃-+70 ℃ | Humidité relative | ≤90% |
Niveau de tension | 0,4 / 0,66 / 0,72kV | Gamme linéaire | 5%-120% | |
Courant d'entrée nominal (AC) | 10mA-5A | Fréquence de travail | 45-1250Hz | |
Sortie nominale (AC) | 0-1V ou 0-5mA | Force moyenne | 3000 V CA/min | |
Classe de précision | 0,5, 1,0, 2,0 | Résistance à l'isolation | >500 MΩ/500 V CC | |
Mécanique structure | Matériau de coquille | PBT / PC Flame Dotardant Grade 94-V0 | Méthode de sortie | Douille ou fil gaine blindé |
Matériau de noyau de fer | Acier nickel ou ultra Microcristallin | Plan de construction | Boulons d'installation de base sont fixes | |
Scellage et remplissage | Résine époxy | Environnement Exigences | Rencontrez Rohs |

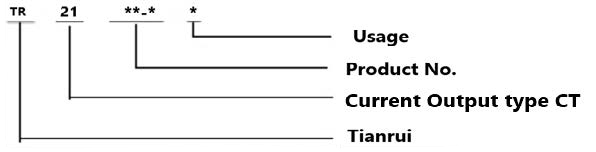

Définition du modèle
Valeur typique des produits principaux
Modèle NON. | Courant d'entrée Valeur nominale CA | Classé continu Courant thermique CA | Commun Transformation Rapport | Précision Classe | Secondaire Charge (Ω ) | Dimensions （ mm ） | |
Ouverture D | Autre taille | ||||||
Tr21125b | 10mA-5A | 10A | 1000: 1 2000: 1 | 0,2，0,5 | ≤200 | 25 | LWHJ-A1-A2 80-22-69.5-68- 5.2-8 |
Tr21126b | 10mA -5A | 10A | 1000: 1 2000: 1 | 0,2，0,5 | ≤500 | 45 | LWHJ-A1-A2 120-33-101.5- 98-5.2-8.5 |
Tr21127b | 10mA -5A | 10A | 1000: 1 2000: 1 | 0,2，0,5 | ≤500 | 55 | LWHJ-A1-A2 150-35-126- 126-5.2-12 |
Tr2174b | 10mA -5A | 10A | 1000: 1 2000: 1 | 0,2，0,5 | ≤500 | 35 | LWHJ-A1-A2 100-30-90- 83.5-5.2-9.5 |

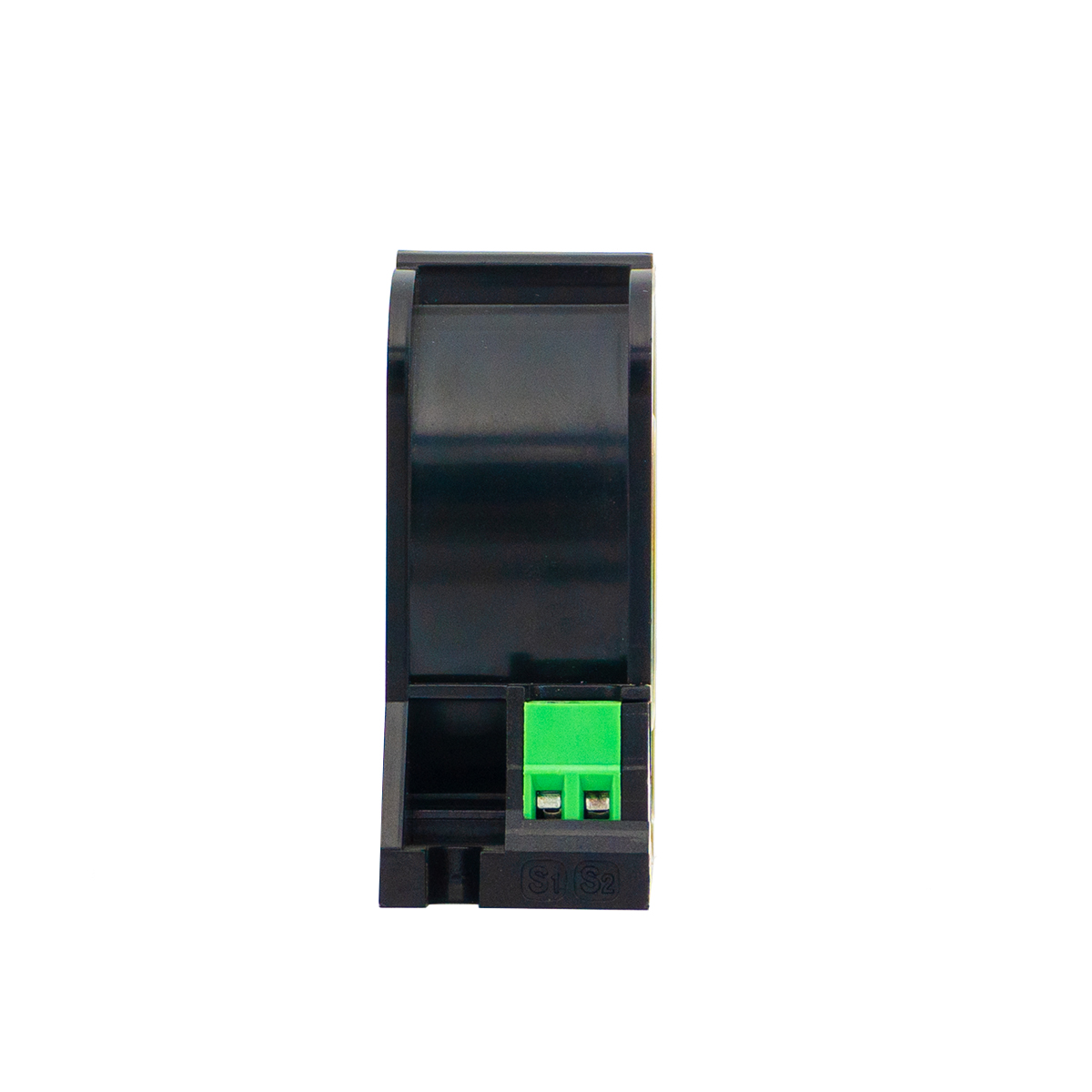

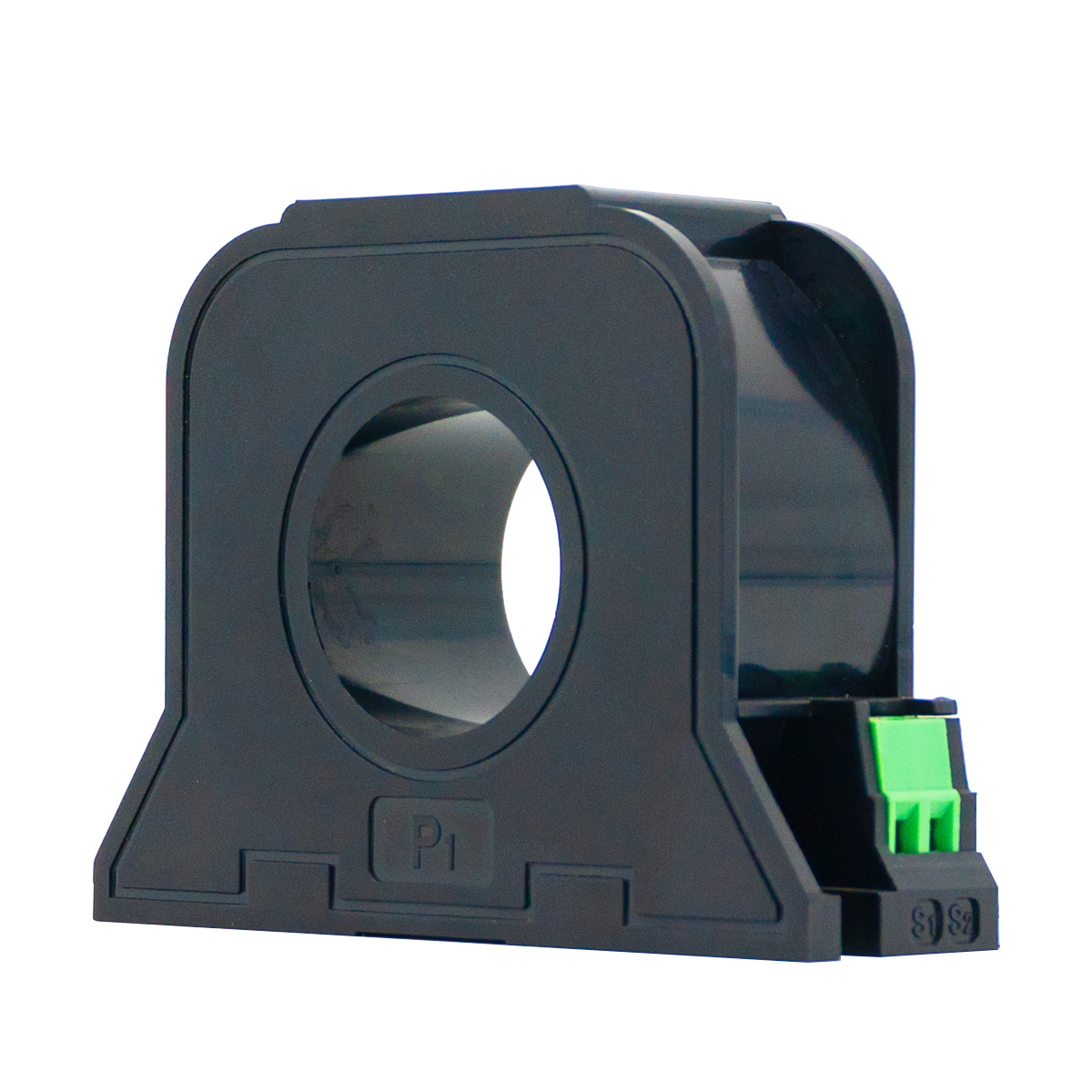

TR21313B | 10mA -5A | 10A | 1000: 1 2000: 1 | 0,2，0,5 | ≤500 | 32 | LWHJ-A1-A2 91-28-70-80- 5.5-7.5 |
Tr21314b | 10mA -5A | 10A | 1000: 1 2000: 1 | 0,2，0,5 | ≤500 | 45 | LWHJ-A1-A2 104-28-83-93- 5.5-7.5 |

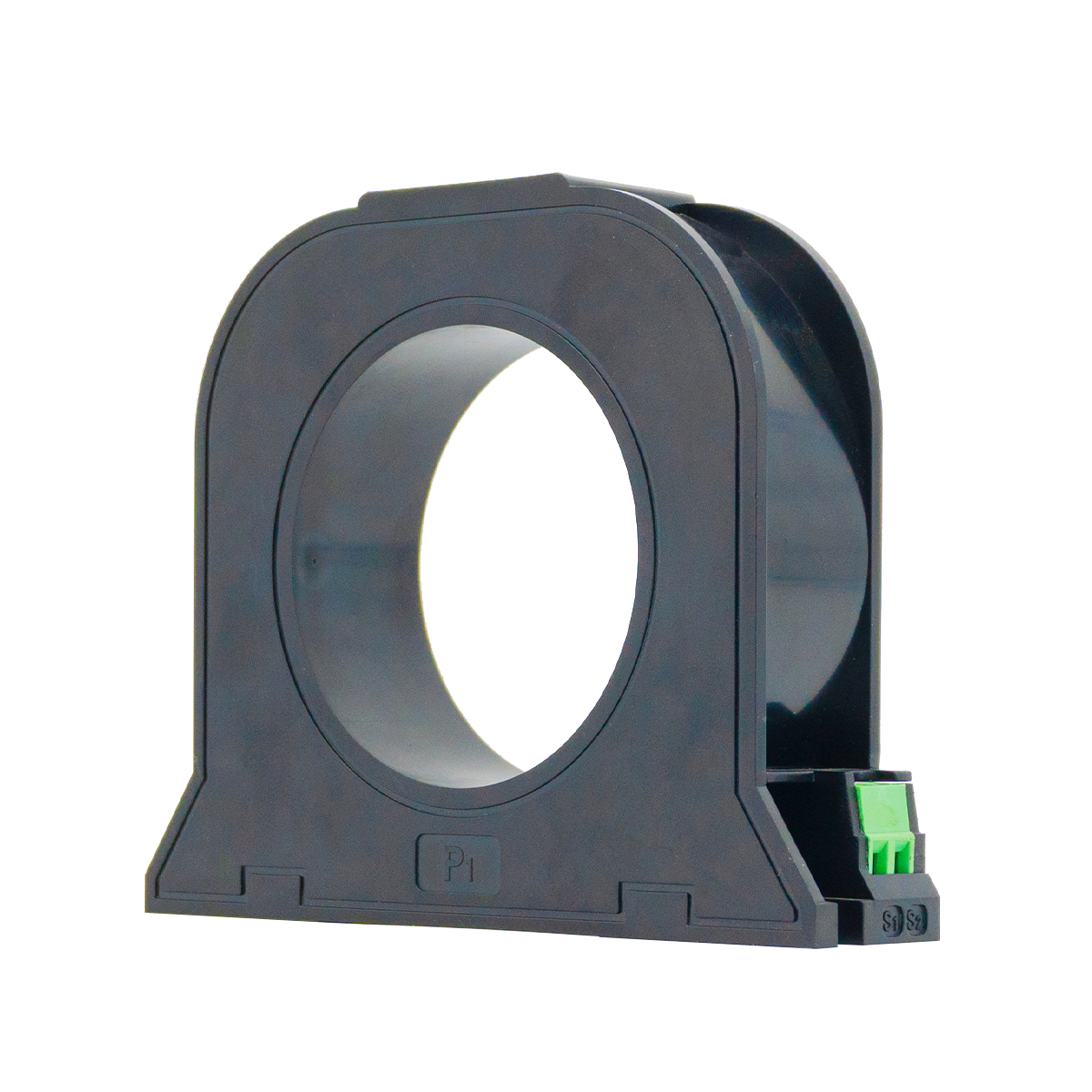

TR21315B | 10mA -5A | 10A | 1000: 1 2000: 1 | 0,2，0,5 | ≤500 | 65 | LWHJ-A1-A2 126-28-105- 115-5.5-7.5 |
TR21316B | 10mA -5A | 10A | 1000: 1 2000: 1 | 0,2，0,5 | ≤500 | 80 | LWHJ-A1-A2 143-28-122- 132-5.5-7.5 |
TR21317B | 10mA -5A | 10A | 1000: 1 2000: 1 | 0,2，0,5 | ≤500 | 105 | LWHJ-A1-A2 172-28-151- 161-5.5-7.5 |
Tr21117b | 10mA -5A | 10A | 1000: 1 2000: 1 | 0,2，0,5 | ≤500 | 72 | LWHJ-A1-A2 175-42-150- 150-6.2-13 |
Diagramme de structure de contour (unité: mm）
