Fabrication de transformateurs de courant de type câble à noyau divisé en série A

Série FK Open et Close Current Transformer, 180 degrés ouverts et fermer librement, usage intérieur. Il peut être rapidement installé et démonté dans l'état de non-panne de puissance et de ligne continue et l'opération est simple, grâce au principe de l'induction électromagnétique, la source mesurée est isolée du personnel et de l'équipement, garantissant efficacement la sécurité du personnel et de la propriété. Cette série de produits a une variété d'ouverture et de spécifications pour répondre à différents besoins d'utilisation et d'installation.

État de disponibilité:



enquête

Modèle:
TRSK-FK
Marque de produit:
TR

Caractéristiques du produit

* La structure de la boucle est fixe et la stabilité est bonne.

* Selon les spécifications du câble utilisé dans le circuit principal, il existe différents diamètres de trou central .

* Large limite de quantité et forte capacité anti-saturation. Plage de courant primaire nominal : 1 ~ 1000 A, plage de courant secondaire nominal : 0 ~ 5 A, la plage de rapport de transformation de courant peut atteindre 100 : 1 ~ 10 000 : 1.

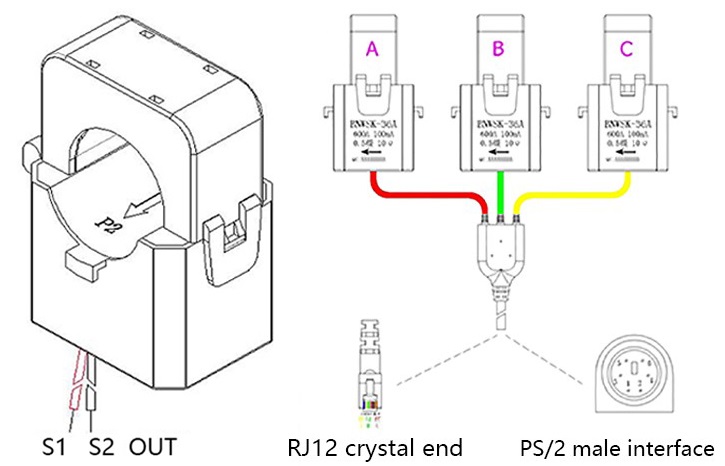

* Fournit une variété de méthodes de sortie combinées: lors de la sortie d'un courant de niveau ampère, vous pouvez utiliser des bornes de fil en PVC seules, produire un courant de niveau Ma, vous pouvez choisir des bornes de collecte intégrées à trois phrases et choisir une variété d'interfaces de signal.

* Adopter un noyau à haute perméabilité magnétique, une bonne linéarité et une sensibilité élevée.

Application du produit

Projet de reconstruction du réseau électrique rural, surveillance environnementale en ligne, consommation d'énergie de lutte contre les incendies intelligente, système de distribution de puissance à basse tension, système de consommation d'énergie intelligente, mesure de l'électricité, analyse de la qualité de l'énergie et collecte de signaux d'équipement électrique, équipement d'éclairage tels que les installations électriques, les petits systèmes de mise à la terre, etc.

Télécharger la feuille de tailles

Paramètres du produit

Électrique performance	Température de fonctionnement	-40°C ~ +70°C	Humidité relative	≤90%
	Niveau de tension	0,4 / 0,66 / 0,72kV	Gamme linéaire	5% ~ 120%
	Courant d'entrée nominal	0 ~ 1500A	Fréquence nominale	50 / 60Hz
	Capacité nominale	0 ~ 5VA	Fréquence de puissance Tension de tenue	3KV AC / 1 min
	Classe de précision	0,5, 1,0	Rigidité diélectrique	≥1000Ω/500V CC
Mécanique structure	Coquille	PA/PCInflammabilité note 94-V0	Méthode de sortie	Câble gainé PVC/borne RJ12 Crystal/ Interface mâle à tête ronde PS/2
	Bobine d'enroulement	PBT	Structure Ouverture-Fermeture	Instantané
	Matériau de base	Acier au silicium/ Ferrite de zinc et de manganèse	Plan de construction	Attaches de câble en nylon groupées et câbles fixes

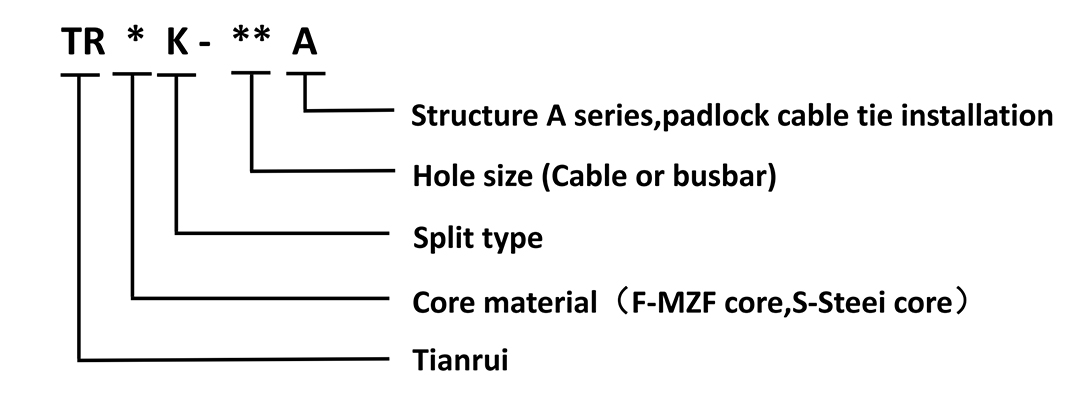

Définition du modèle

Transformateur de courant

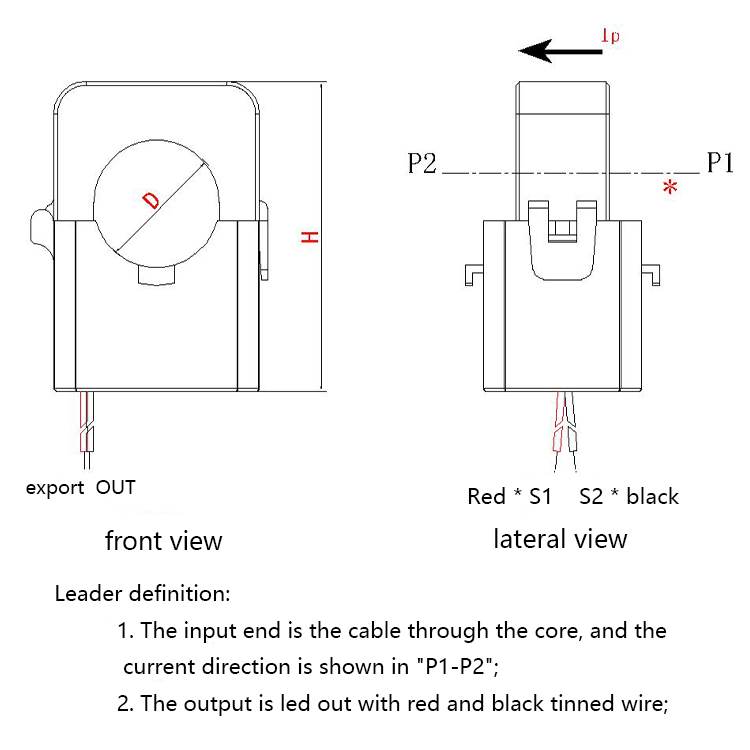

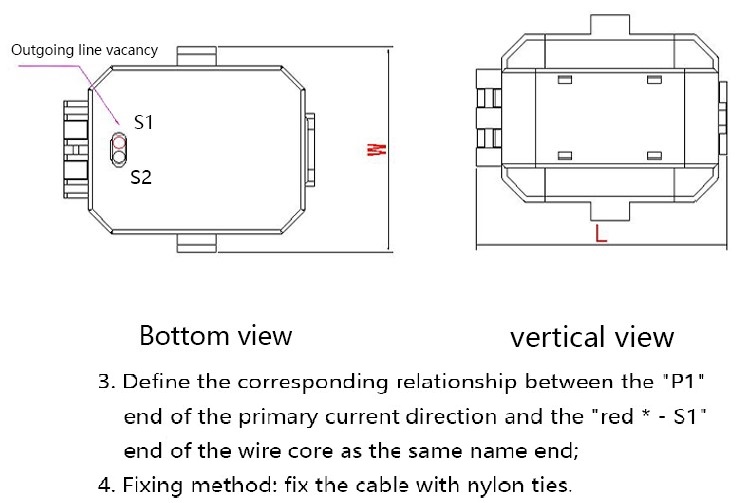

Valeur et dimension typiques

Modèle de produit	Entrée nominale	Sortie nominale	Classe de précision	Dimensions (mm)
Modèle de produit	Entrée nominale	Sortie nominale	Classe de précision	D	L	W	H
TRFK-10A	0 ~ 75a	0 ~ 50mA (0 ~ 1,0 V)	0,2S 0,3S 0,5 s 0,5 s	9.00	34.5	37.5	45.0
TRFK-16A	0 ~ 150A	0 ~ 100mA (0 ~ 2,5 V)		15.0	40.5	42.5	52.0
TRFK-24A	0 ~ 250A	0 ~ 100mA (0 ~ 5,0 V)		22.5	54.0	47.0	71.0
TRSK-36A	0 ~ 500A	0 ~ 100mA (0 ~ 7,0 V)		35.0	66.0	53.0	87.0
TRSK-50A	0 ~ 800A	0 ~ 100mA (0 ~ 7,0 V)		50.0	88.0	59.0	114
TRSK-10A	5 ~ 100A	0 ~ 200mA (0,5 Va)	0,5 s 0,5 s 1.0S 3.0S	9.00	34.5	37.5	45.0
TRFK-16A	5 ~ 150A	0 ~ 1A (0,5VA 1VA)		15.0	40.5	42.5	52.0
TRFK-24A	10 ~ 300A	0 ~ 5A (0,5 VA 2,5VA)		22.5	54.0	47.0	71.0
TRSK-36A	10 ~ 600A	0 ~ 5A (0,5 VA 3,75VA)		35.0	66.0	53.0	87.0
TRSK-50A	10 ~ 1500A	0 ~ 5A (0,5VA 5VA)		50.0	88.0	59.0	114
