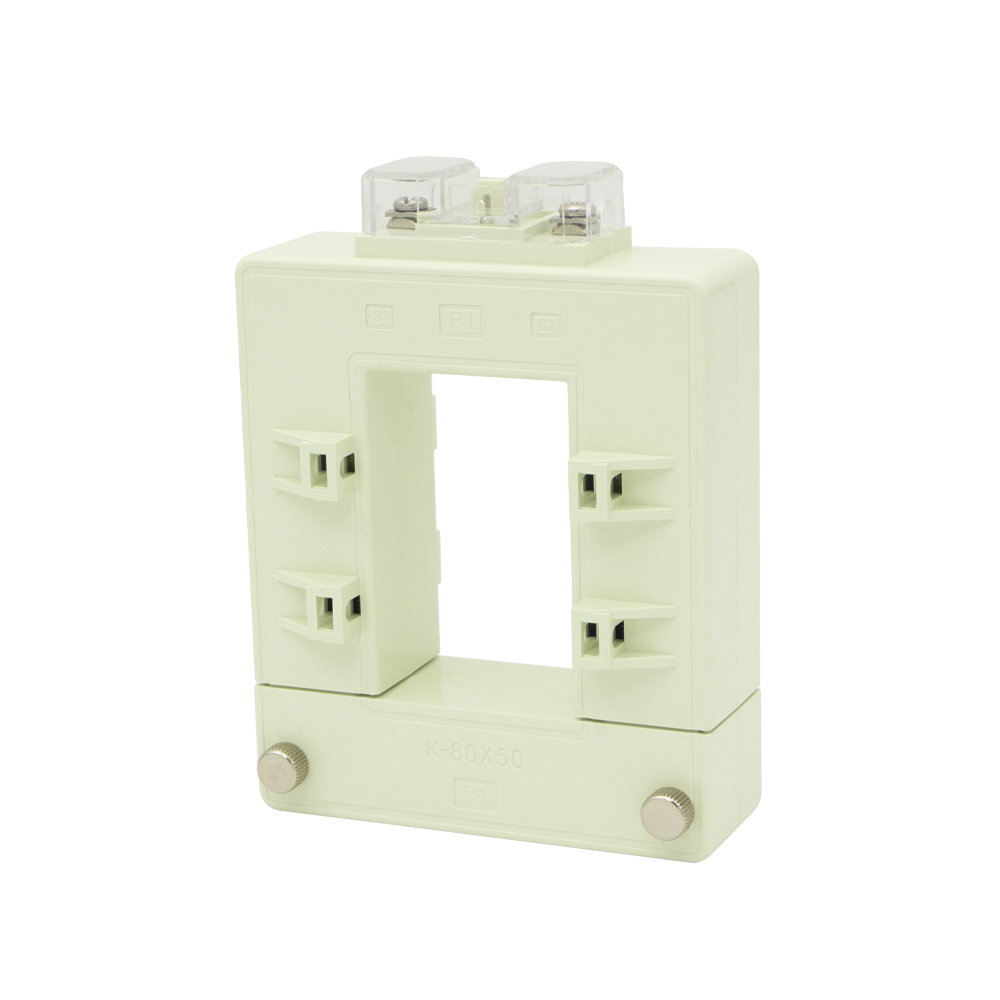

Caractéristiques du produit
* Structure séparée, facile à installer et facile à utiliser.
* Le noyau de fer peut être divisé, la précision est élevée et le circuit magnétique est petit.
* Pour la mesure actuelle, la surveillance et la protection des lignes et de l'équipement.
* Les fenêtres internes sont grandes et peuvent passer à travers des pinces, des câbles ou des jeux de barres.
Application du produit
Les TC à noyau divisé sont couramment utilisés dans les audits énergétiques, la surveillance de la charge, l'analyse de la qualité de l'énergie et l'automatisation industrielle. Ils sont largement adoptés dans les bâtiments commerciaux, les centres de données, les usines et les systèmes d'énergie renouvelable en raison de leur capacité à effectuer des mesures de courant non intrusives.
Télécharger la feuille de tailles
Paramètres du produit
Paramètres | Symbole | Indicateur |
Courant d'entrée nominal | In | 100A ~ 5000A |
Courant de sortie nominal | Io | 1A, 5A |
Charge nominale | R.L. | 1VA ~ 30VA |
Classe de précision | ρ | Classe 0,5, 1,0, 1,5 |
Courant thermique à court terme | － | 20 × in |
Tension de tenue | VD | 3000 V CA/1 min |
Résistance à l'isolation | － | ≥1000MΩ/500V CA |
Température de fonctionnement | Faire | -25 ℃ ~ + 75 ℃ |
Humidité de l'environnement | － | ≤85% |
Fréquence de fonctionnement | f | 50 ~ 60Hz |
Valeur et dimension typiques
Taper | Spécification | Charge nominale (VA) | Dimensions (mm) | Taille de perforation (mm) | |||||
0,5 classe | Classe 1.0 | 1,5 classe | W | H | D | A | E | ||
Trdp-30 * 20 | 100A / 5A | - | - | 1.5 | 90 | 114 | 40 | 22 | 32 |
150A / 5A | - | - | 2 | ||||||
200A / 5A | - | 1.5 | 2.5 | ||||||
250A / 5A | - | 1.5 | 3.75 | ||||||
300A / 5A | 1.5 | 3.75 | 5 | ||||||
400A / 5A | 2.5 | 5 | 10 | ||||||
TRDP-60 * 40 | 200A / 5A | - | 1.5 | 2.5 | 114 | 140 | 36 | 42 | 62 |
300A / 5A | 1.5 | 2.5 | 2 | ||||||
400A / 5A | 1.5 | 2.5 | 2 | ||||||
500A / 5A | 2.5 | 5 | 15 | ||||||
600A / 5A | 2.5 | 5 | 17.5 | ||||||
750A / 5A | 2.5 | 5 | 18 | ||||||
800A / 5A | 2.5 | 7.5 | 18 | ||||||
1000A / 5A | 5 | 10 | 20 | ||||||
TRDP-80 * 50 | 250A / 5A | 1 | 1.5 | 3.75 | 122 | 160 | 40 | 52 | 82 |
300A / 5A | 1.5 | 2.5 | 5 | ||||||
400A / 5A | 1.5 | 2.5 | 5 | ||||||
500A / 5A | 2.5 | 5 | 15 | ||||||
600A / 5A | 2.5 | 5 | 17.5 | ||||||
750A / 5A | 2.5 | 5 | 18 | ||||||
800A / 5A | 2.5 | 7.5 | 18 | ||||||
1000A / 5A | 5 | 10 | 20 | ||||||
TRDP-80 * 80 | 250A / 5A | 1 | 2 | 4 | 144 | 160 | 36 | 82 | 82 |
300A / 5A | 1.5 | 2.5 | 5 | ||||||
400A / 5A | 1.5 | 2.5 | 5 | ||||||
500A / 5A | 2.5 | 5 | 15 | ||||||
600A / 5A | 2.5 | 5 | 17.5 | ||||||
750A / 5A | 2.5 | 5 | 18 | ||||||
800A / 5A | 2.5 | 7.5 | 18 | ||||||
1000A / 5A | 5 | 10 | 20 | ||||||
Taper | Spécification | Charge nominale (VA) | Dimensions (mm) | Taille de perforation (mm) | |||||
0,5 classe | Classe 1.0 | 1,5 classe | W | H | D | A | E | ||
TRDP-100 * 50 | 500A / 5A | 2.5 | 5 | 15 | 144 | 190 | 48 | 52 | 102 |
600A / 5A | 2.5 | 5 | 17.5 | ||||||
750A / 5A | 2.5 | 5 | 18 | ||||||
800A / 5A | 2.5 | 7.5 | 18 | ||||||
1000A / 5A | 5 | 10 | 20 | ||||||
1200A / 5A | 5 | 12.5 | 24 | ||||||
1250A / 5A | 7.5 | 15 | 28 | ||||||
1500A / 5A | 7.5 | 17 | 30 | ||||||
TRDP-120 * 80 | 500A / 5A | - | 4 | 12.5 | 152 | 200 | 40 | 82 | 122 |
600A / 5A | - | 5 | 15 | ||||||
750A / 5A | 2.5 | 6 | 17.5 | ||||||
800A / 5A | 2.5 | 7.5 | 18 | ||||||
1000A / 5A | 5 | 10 | 20 | ||||||
1200A / 5A | 5 | 12.5 | 24 | ||||||
1250A / 5A | 7.5 | 15 | 28 | ||||||
1500A / 5A | 7.5 | 17 | 30 | ||||||
| 1000A / 5A | 10 | 15 | 20 | ||||||
| TRDP-140 * 60 | 1500A / 5A | 15 | 20 | 25 | 164 | 234 | 52 | 62 | 122 |
| 2000a / 5a | 15 | 20 | 25 | ||||||
| 2500A / 5A | 15 | 20 | 25 | ||||||
| 3000A / 5A | 20 | 25 | 30 | ||||||
| 4000A / 5A | 20 | 25 | 30 | ||||||
| 5000A / 5A | 20 | 25 | 30 | ||||||
| TRDP-160 * 80 | 1000A / 5A | 10 | 15 | 20 | 184 | 254 | 52 | 82 | 162 |
| 1500A / 5A | 15 | 20 | 25 | ||||||
| 2000a / 5a | 15 | 20 | 25 | ||||||
| 2500A / 5A | 15 | 20 | 25 | ||||||
| 3000A / 5A | 20 | 25 | 30 | ||||||
| 4000A / 5A | 20 | 25 | 30 | ||||||
| 5000A / 5A | 20 | 25 | 30 | ||||||

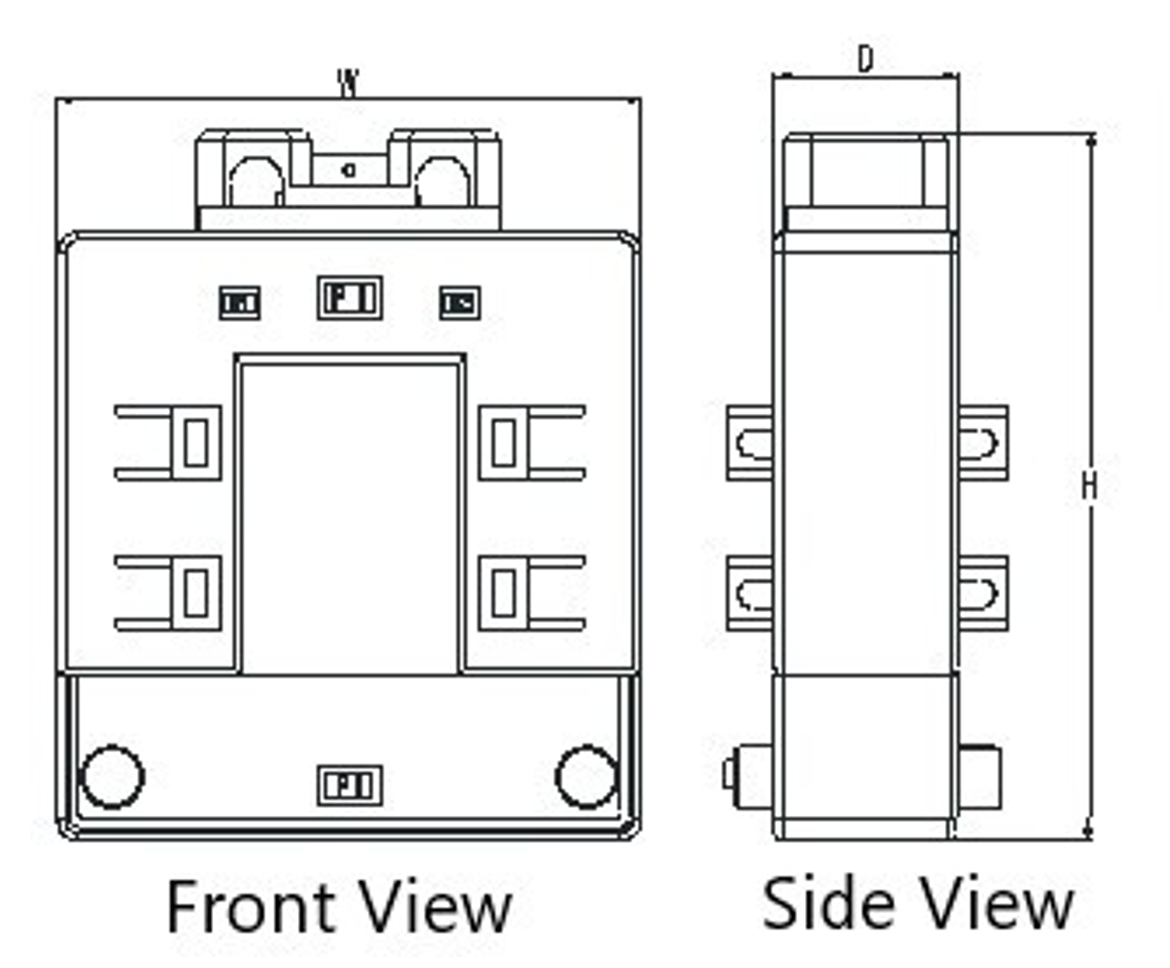

Dimensions
Précations d'installation

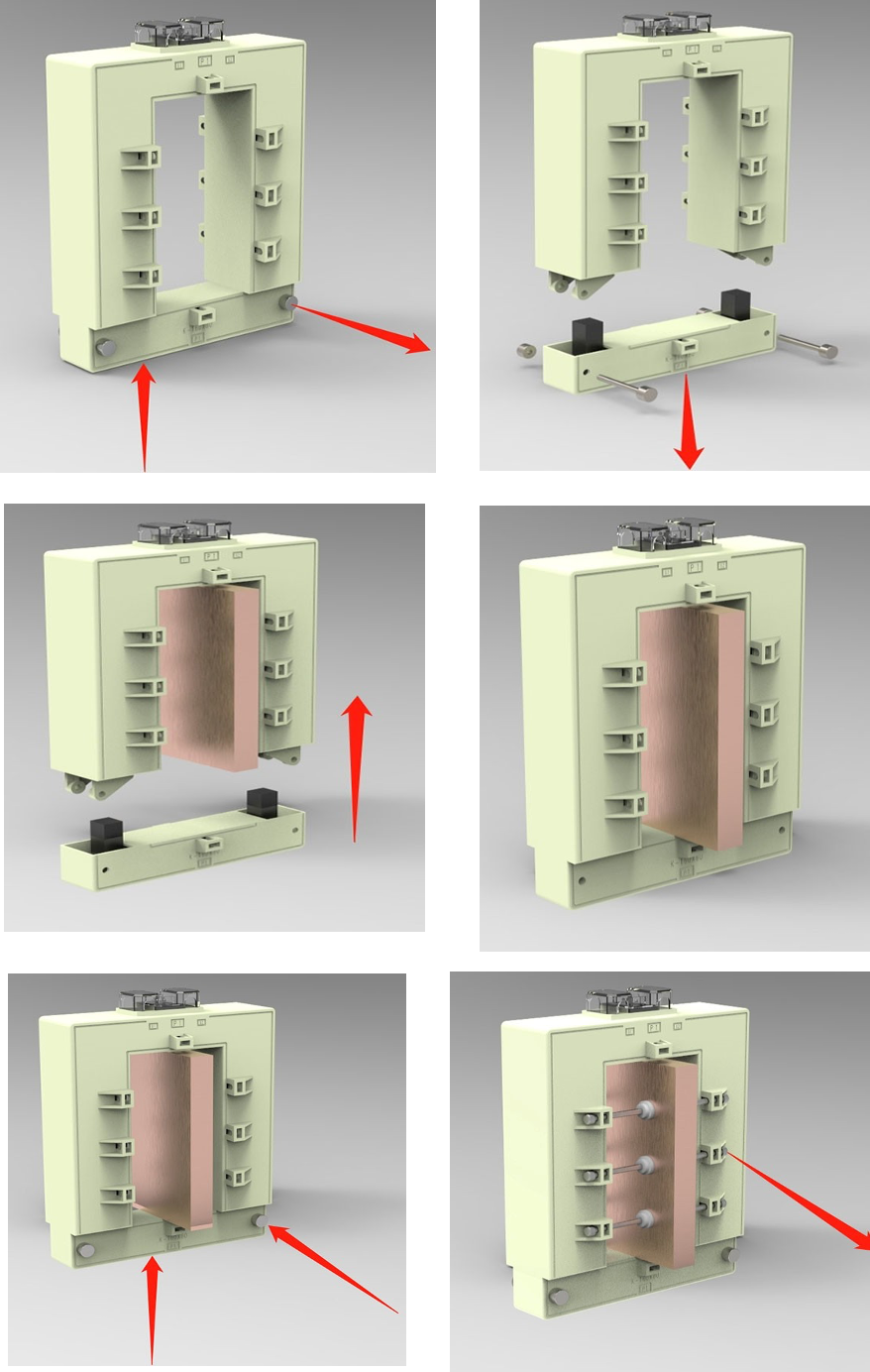

* Avant d'installer le transformateur de courant ouvert, il doit être connecté deux fois au compteur électrique (ou à un autre appareil de mesure) pour garantir que le transformateur secondaire n'est pas ouvert.
* Placez tous les transformateurs de courant ouverts connectés aux fils secondaires sur place et attendez l'installation.
* Si le jeu de barres primaire sur site est un câble, l'installation peut être effectuée ; Si le jeu de barres primaire est une barre de cuivre, le fonctionnement sous tension nécessite un niveau de compétence relativement élevé de la part de l'opérateur et nécessite de bonnes mesures de protection d'isolation.
* Lors de l'installation du transformateur, les objets étrangers tels que les impuretés et la poussière ne doivent pas tomber dans la surface coupée du noyau de fer, afin de ne pas affecter les performances du transformateur.
