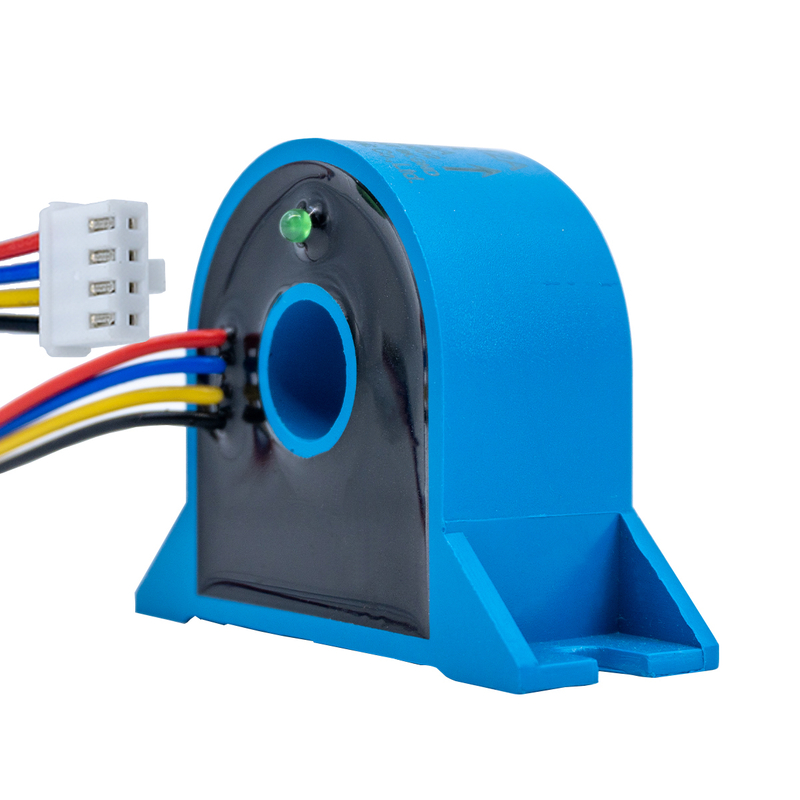

TRJC20-12A
TR
Aperçu du produit
Un capteur de courant de haute précision mesure avec précision le courant alternatif et continu avec une précision et une stabilité exceptionnelles. Il convertit le courant en un signal électrique proportionnel pour une surveillance et un contrôle précis des systèmes électriques. Utilisant des technologies avancées telles que l’effet Hall ou les méthodes à flux nul, il offre une linéarité élevée, un faible décalage et une réponse rapide. Ces capteurs sont largement utilisés dans les convertisseurs de puissance, les systèmes d'énergie renouvelable, les réseaux intelligents et l'automatisation industrielle. Avec des fonctionnalités telles qu'une forte capacité anti-interférence et une conception compacte, les capteurs de courant de haute précision garantissent une mesure de courant fiable, une protection du système et une efficacité améliorée dans les applications exigeantes nécessitant une détection précise du courant.
Caractéristiques du produit
* Retour de compensation magnétique multicanal.
* Minuscules courants mal alignés.
* Linéarité supérieure.
* Haute tenue à l'isolement.
* Petite erreur entre l'entrée et la sortie.
* Large bande passante de fréquence.
* Vitesse de réponse rapide.
* Haute résolution.
* Dérive à basse température.
Application du produit
* Nouvelle détection d'énergie.
* Remplacer les produits du hall.
* Mesure électronique de puissance.
* Contrôle et mesure industriels.
* Établissement médical.
* Norme pour les tests en laboratoire.
* VÉ et transport.
* Instrument et compteur.
Paramètres du produit
Taper | Symbole | Condition de test | Min | Classé | Max | Unité | |
Plage de mesure | Je pm | - | ±20 | ±30 | ADC | ||
Alimentation électrique | V C | Gamme complète | ±12 | ± 15 | ± 15,5 | VDC | |
Consommation actuelle | I c | Dans la gamme I PM | ± 15 | ±55 | ±75 | mame | |
Rapport | K n | Entrée: sortie | 500:1 | - | |||
Courant de sortie nominal | Je sn | Courant nominal primaire | - | ± 40 | - | mame | |

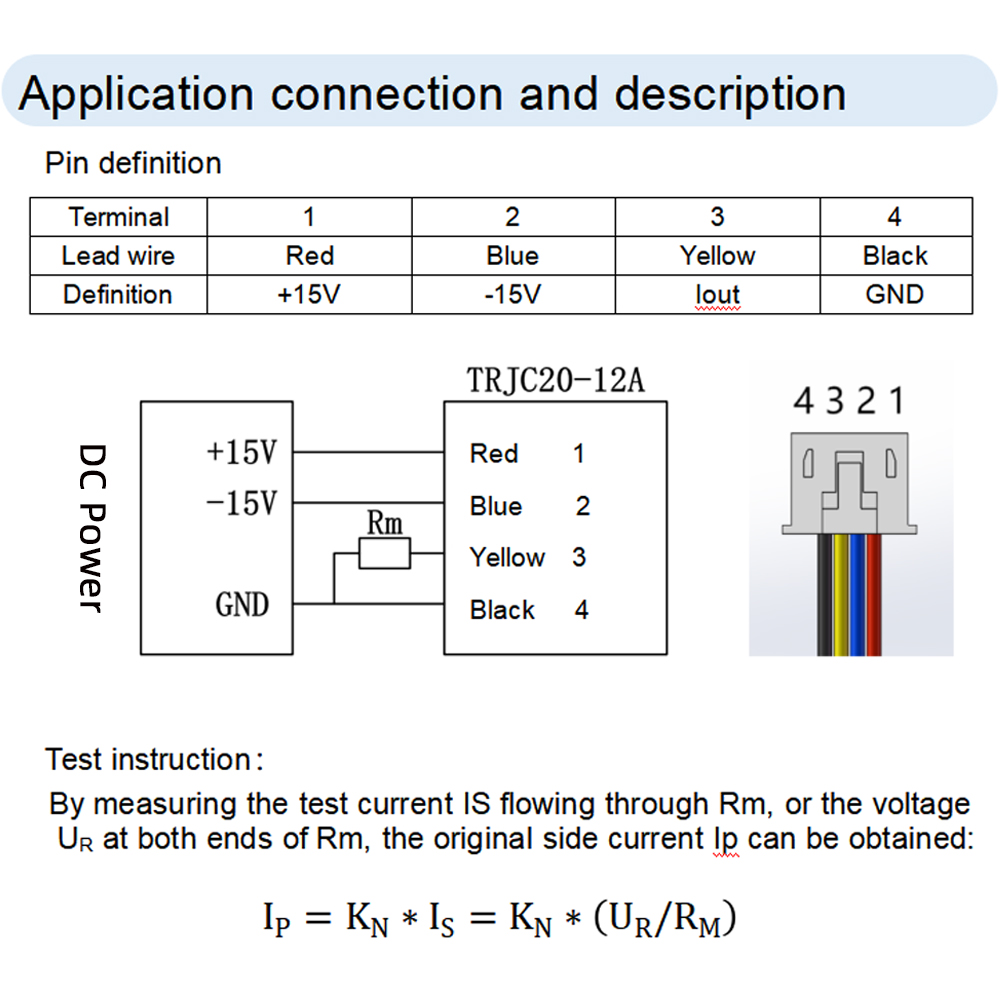

Mesurer la résistance | R m | Reportez-vous à pic.1 | - | 150 | - | Ω | |
Précision | X e | 25 ± 10 ℃ | - | - | 0.05 | % | |
Linéarité | ε L | - | - | - | 0.02 | % | |
Coefficient de dérive de température | TCI OUT | - | - | - | 0.1 | ppm / k | |
Courant de décalage zéro | I o | 25 ± 10 ℃ | - | - | ±20 | ua | |
Courant de décalage zéro | I OT | Plage de températures de fonctionnement complète | - | - | ±50 | ua | |
Courant d'ondulation | Dans | Dc-10hz | - | - | 2 | ua | |
Temps de réponse dynamique | t r | 5% jusqu'à 90% IPN | - | - | 1 | nous | |
di / dt suivi avec précision | di / dt | - | 200 | - | - | A / US | |
Bande passante de fréquence (- 3 dB) | F | - | 0 | - | 100 | khz | |
Remarque : Le courant nominal est le courant efficace lors de la mesure du courant alternatif.
Caractéristique générale
Taper | Symbole | Condition de test | Min | Nominal | Max | Unité |
Plage de température de fonctionnement | T a | - | -40 | - | +85 | ℃ |
Plage de températures de stockage | T s | - | -55 | - | +100 | ℃ |
Signal d'indication d'état de sortie | - | Lorsque le voyant d'état de sortie est allumé, cela signifie que le produit fonctionne normalement, et le courant d'entrée du jeu de barres ne dépasse pas sa capacité portante ; Lorsque le voyant d'état de sortie est éteint, cela indique que le produit ne fonctionne pas correctement ou la valeur du courant d'entrée du jeu de barres dépasse sa capacité. | ||||
Caractéristique de sécurité
Taper | Symbole | Condition de test | Min | Nominal | Max | Unité | |
Tension isolée | Entre le primaire et le secondaire | VD | 50Hz, 1 min | - | 5 | - | kV |
Isolement transitoire Tension de tension | Entre le primaire et le secondaire | Vw | 50us | - | 10 | - | kV |

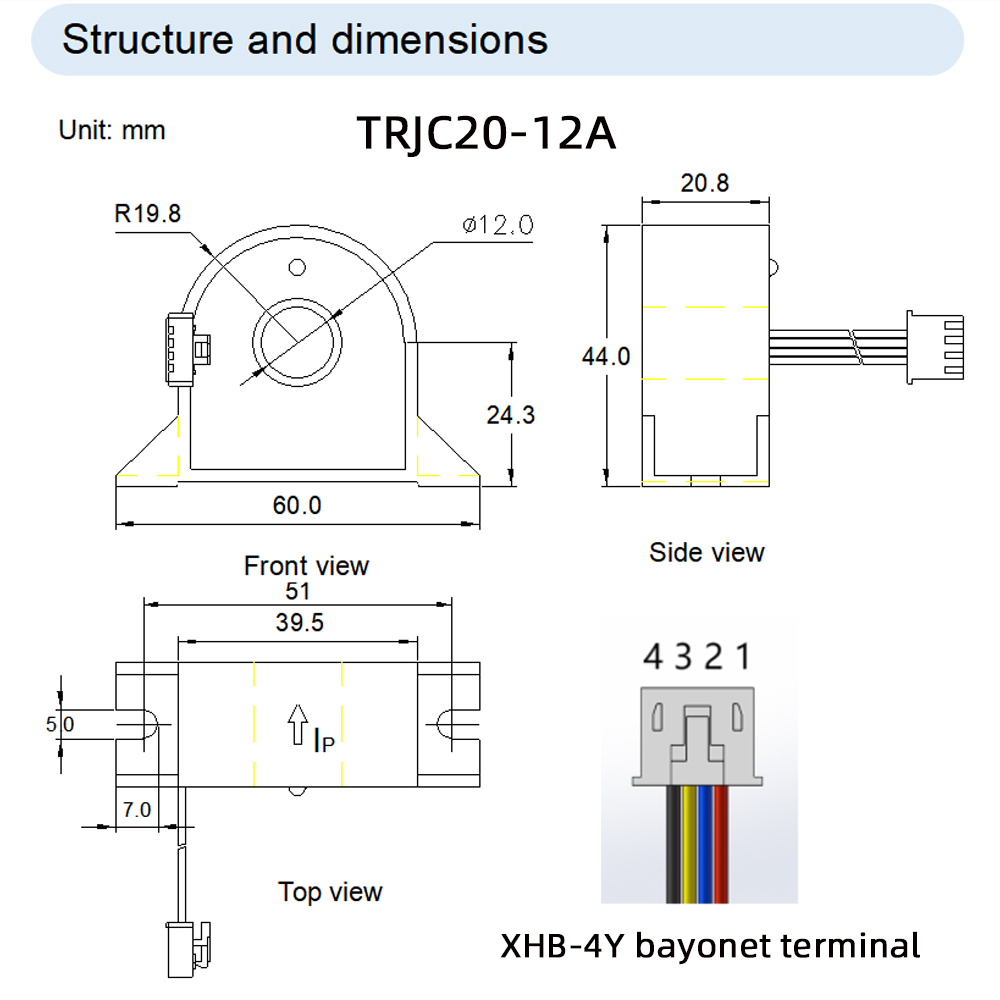

Ce produit est une pièce moulée, un matériau ABS, une tolérance de forme et de dimensions conformément à GB/T14486-2008 MT6.
Type de sortie de fil de plomb, fil : Téflon 1332-20AWG/19-0.185TS/0D1.56, connecté à la borne à baïonnette XHB-4Y.
