Micro transformateur de courant pour Instrument de charge de haute précision TR21228C, 5A/2,5 mA, OEM ODM, vendu à bas prix

Ce produit est utilisé comme dispositif de mesure de l'énergie électrique qui nécessite une haute précision et une petite erreur de phase. Le courant alternatif d'entrée à travers le trou central du transformateur induit un signal de courant de niveau Ma du côté secondaire, qui est converti en signal de tension requis par la résistance d'échantillonnage arrière et transmis avec précision au circuit électronique basé sur un micro-traitement.

État de disponibilité:



enquête

Modèle:
TR21228C
Marque de produit:
TR
Capacité de production:
100000
Min. Commande:
100
Port:
Shanghai

Description du produit

Transformateur de courant d'instrument
Ce produit est utilisé comme dispositif de mesure d'énergie électrique qui nécessite une haute précision et une petite erreur de phase. Le courant alternatif d'entrée à travers le trou central du transformateur induit un signal de courant de niveau Ma du côté secondaire, qui est converti en signal de tension requis par la résistance d'échantillonnage arrière et transmis avec précision au circuit électronique basé sur un micro-traitement.

Caractéristiques

Prix bas, contrôle facile des coûts
Haute précision, large plage linéaire, excellente cohérence
Petite taille et poids léger, facile pour le montage sur PCB haute densité
Différentes structures de forme sont disponibles

Application
Appliquer à la surveillance d'instruments multifonctions, d'instruments de détection intelligents, de compteurs électroniques de wattheures et de systèmes de contrôle de bâtiment.

Remarques : Personnalisation disponible selon les exigences du système.

Paramètres du produit
Paramètres de performances électriques	Température de fonctionnement	-25 ℃ ~ + 55 ℃/-40 ℃ ~ ~ + 85 ℃ en option	Humidité relative	≤90%hPa
	Isolation interne	Résine époxy	Résistance d'isolation	>500 MOhms/500 Vcc
	Force moyenne	3000Vca/min	Résiste à la tension de choc	5 000 V (onde de foudre standard de 1,2/50 μs)
	Fréquence de fonctionnement	50 ~ 400 Hz	Classe de précision	Selon (IEC 61869-2) classe 0,1, 0,2 et (JBT/10665-2016) 0,1, 0,2
	Respectueux de l'environnement	Selon l'exigence de RoHS ;

Valeur typique des produits
Taper	Courant d'entrée nominal (CA)	Courant de sortie nominal (AC)	Rapport	Temps de surcharge maximum	Charge secondaire (Ohms)	Classe de précision	Dimensions（mm）
TR21228C	0 ~ 5A	0 ~ 5 mA	1000:1 2000:1 2500:1	2	≤200	0,1,0,2	LWH 18-12-12.8

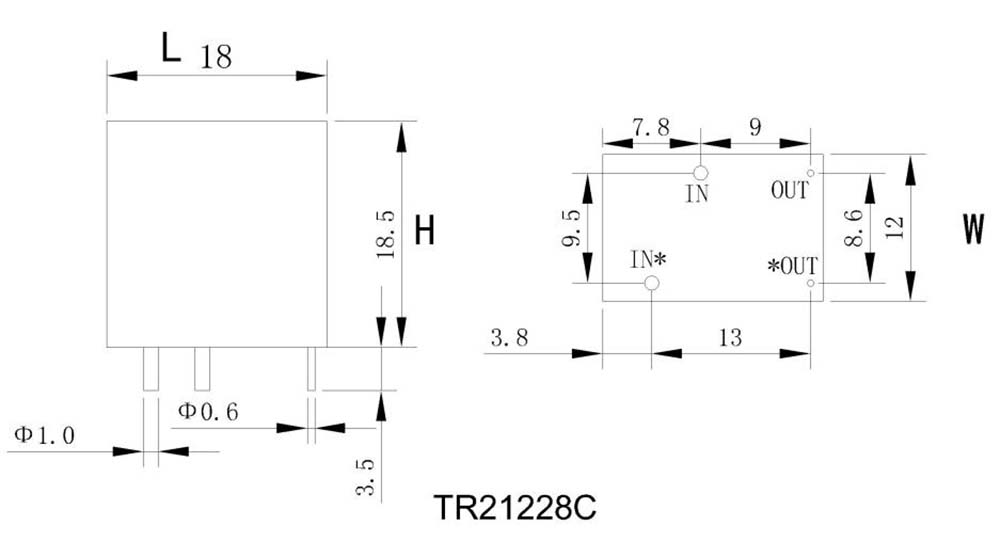

TR21228C-1
