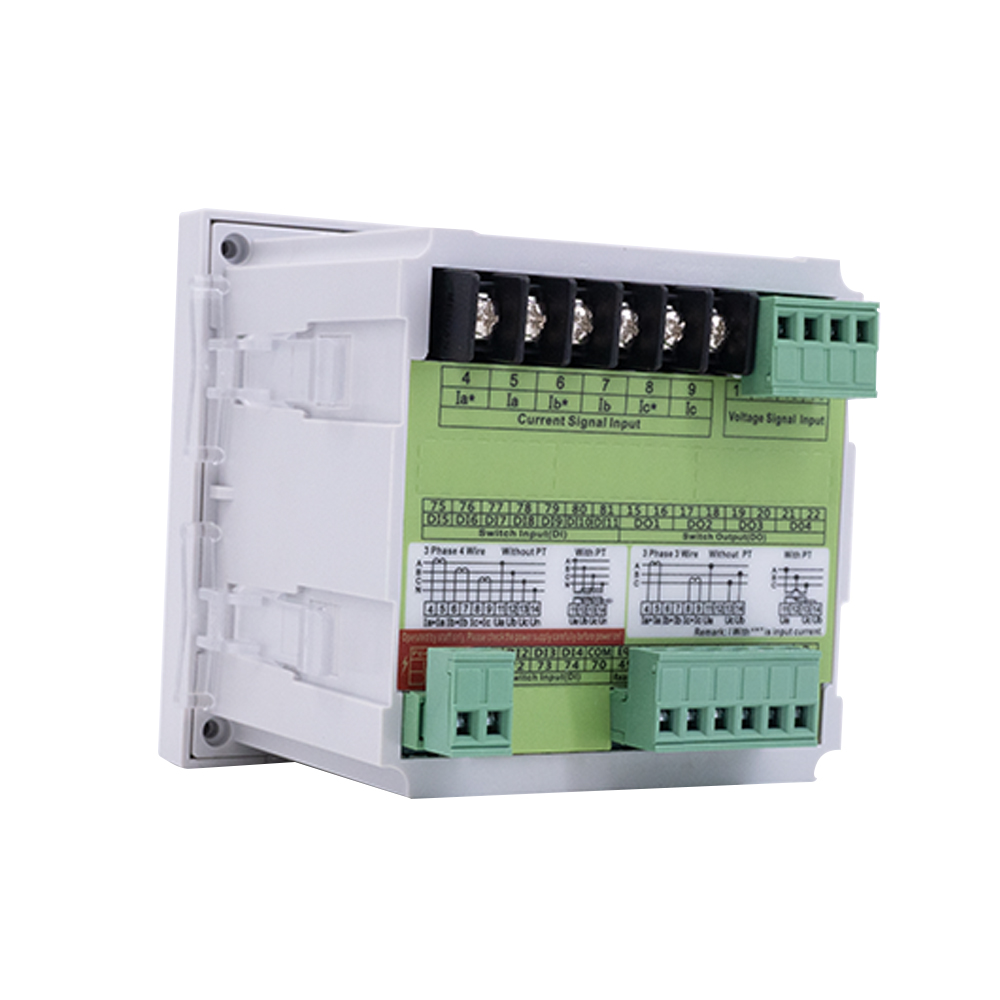

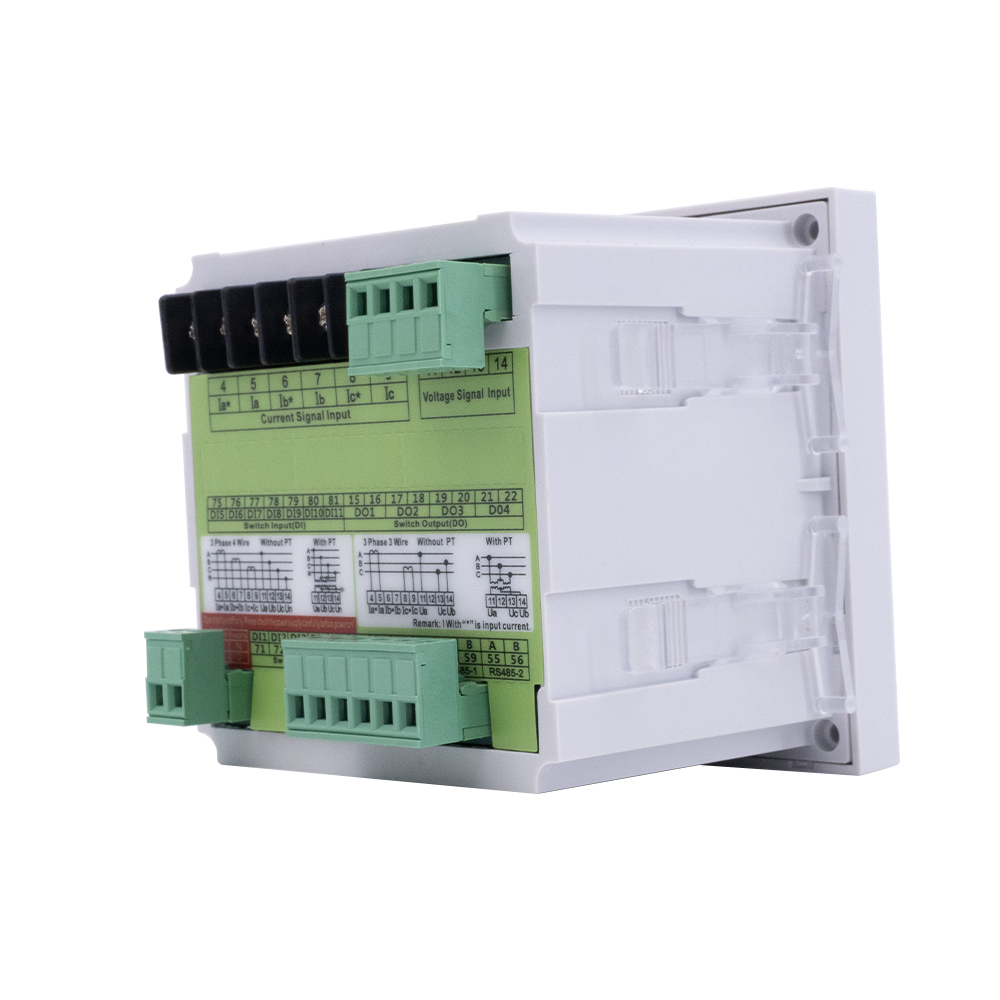

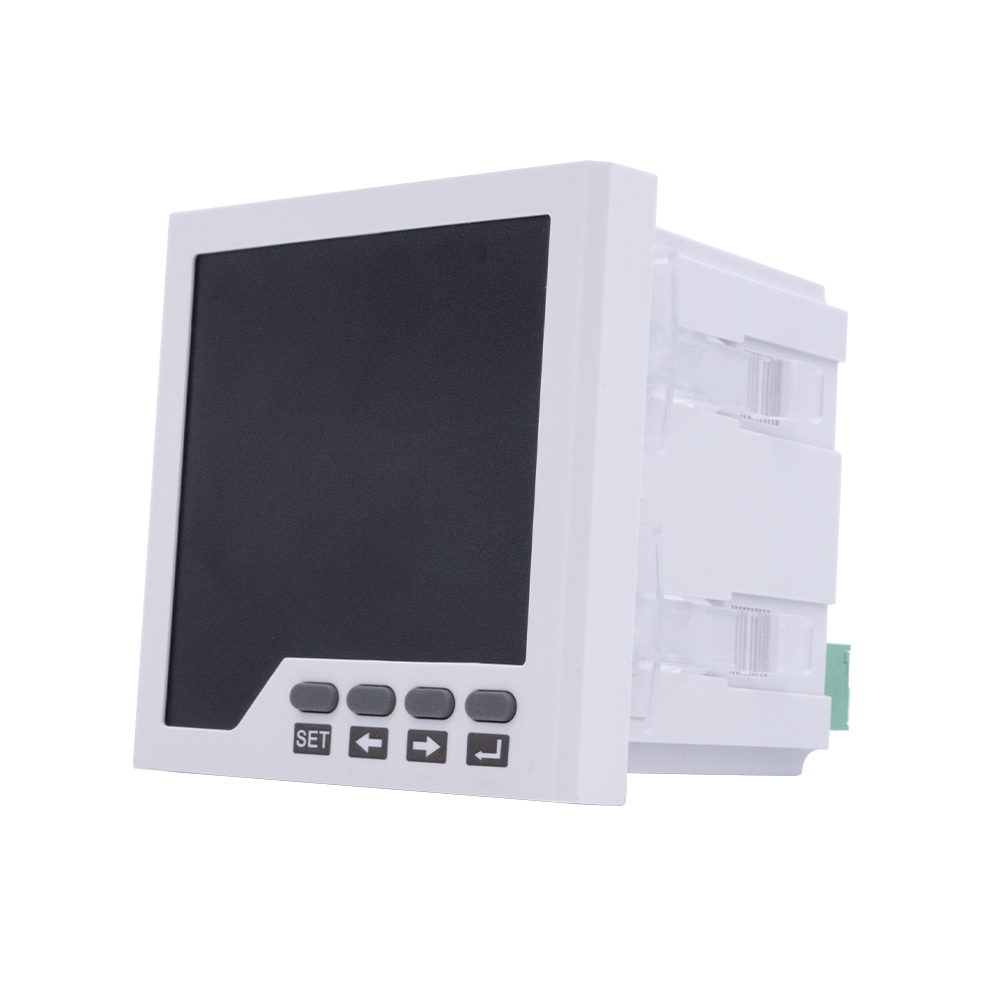

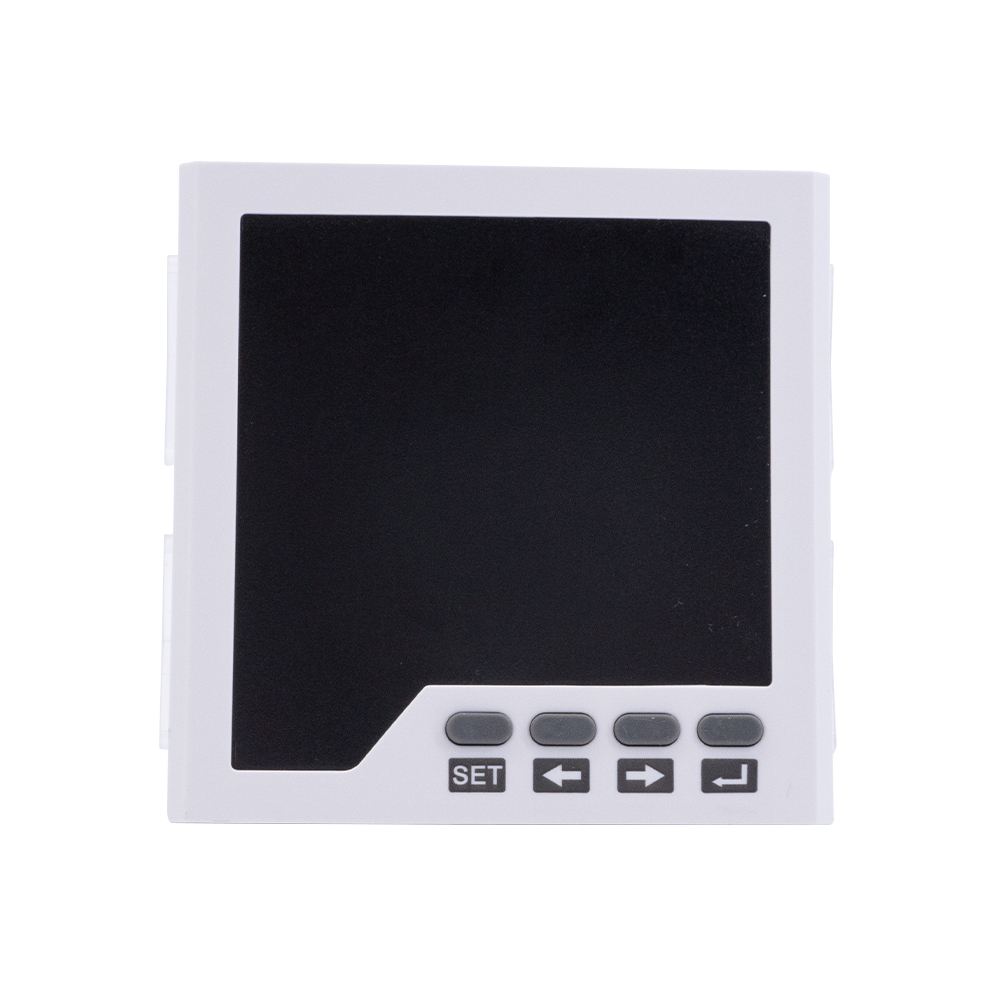

TR-3D3Y
TR
Caractéristiques de produits
* Avec un paramètre de puissance de haute capacité et de précision.
* Avec configurer les ports d'entrée et de sortie d'abondance.
* Intégration du port de communication RS485, intégration avec chaque type de système de distribution intelligent et système de gestion de l'énergie électrique, partage des données de surveillance d'abondance et des données de qualité de l'énergie.
Application du produit
Multifonction avec le meilleur compétitif, peut diriger au lieu du compteur de mesure de puissance transmise générale, du compteur de mesure d'énergie de puissance et de l'unité auxiliaire relative, avoir de nombreuses applications, comme le système de gestion de l'énergie, le système de surveillance de l'alimentation, l'industrie et l'entreprise minière, le lieu public, le bâtiment intelligent et le tableau de commutation de ces systèmes de réseau électrique.
| Dimension de contour (L × H) | Carte Assemble la dimère (A × B) | Dimension ouverte (s × y) | Longueur totale (n) | Profonde (M) |
| 48 × 48 | 44 × 44 | 45 × 45 | 90 | 84 |
| 48 × 96 | 90 × 44 | 92 × 45 | 93 | 78 |
| 72 × 72 | 67 × 67 | 68 × 68 | 93 | 78 |
| 80 × 80 | 75 × 75 | 76 × 76 | 93 | 78 |
| 96 × 96 | 91 × 91 | 92 × 92 | 93 | 78 |
| 120 × 120 | 110 × 110 | 111 × 111 | 93 | 78 |
Paramètres du produit
| Paramètre | |||
| Connexion | Triphasé quatre fils / triphasé trois fils | ||
| Entrée de signal | Tension | Plage de mesure | 380V/100V |
Surcharge | Continuité: 1,2 fois / instantané: 10 fois / 5s | ||
Consommation d'énergie | ＜ 1VA | ||
| Actuel | Plage de mesure | 5A/1A | |
Surcharge | Continu : multiple de 1,2 ; Instantané : 2 multiples | ||
Consommation d'énergie | ＜ 1VA | ||
Fréquence | 45 ~ 65 Hz | ||
Source d'alimentation | CA 85 ~ 265 V, CC 100 ~ 300 V, 5 VA | ||
Communication | Port RS485 ; MODBUS-RTU | ||
| Sortie analogique | Sortie analogique 0/4 ~ 20 mA ou 0 ~ 5/10 V | ||
Sortie de commutation | Capacité : 5 A/250 V CA ; 5A/30V CC | ||
| Classe de mesure | Énergie : 0,5 S ; séquence : ±0,1 Hz ; Puissance active : 1,0 ; Puissance réactive : 2,0 | ||

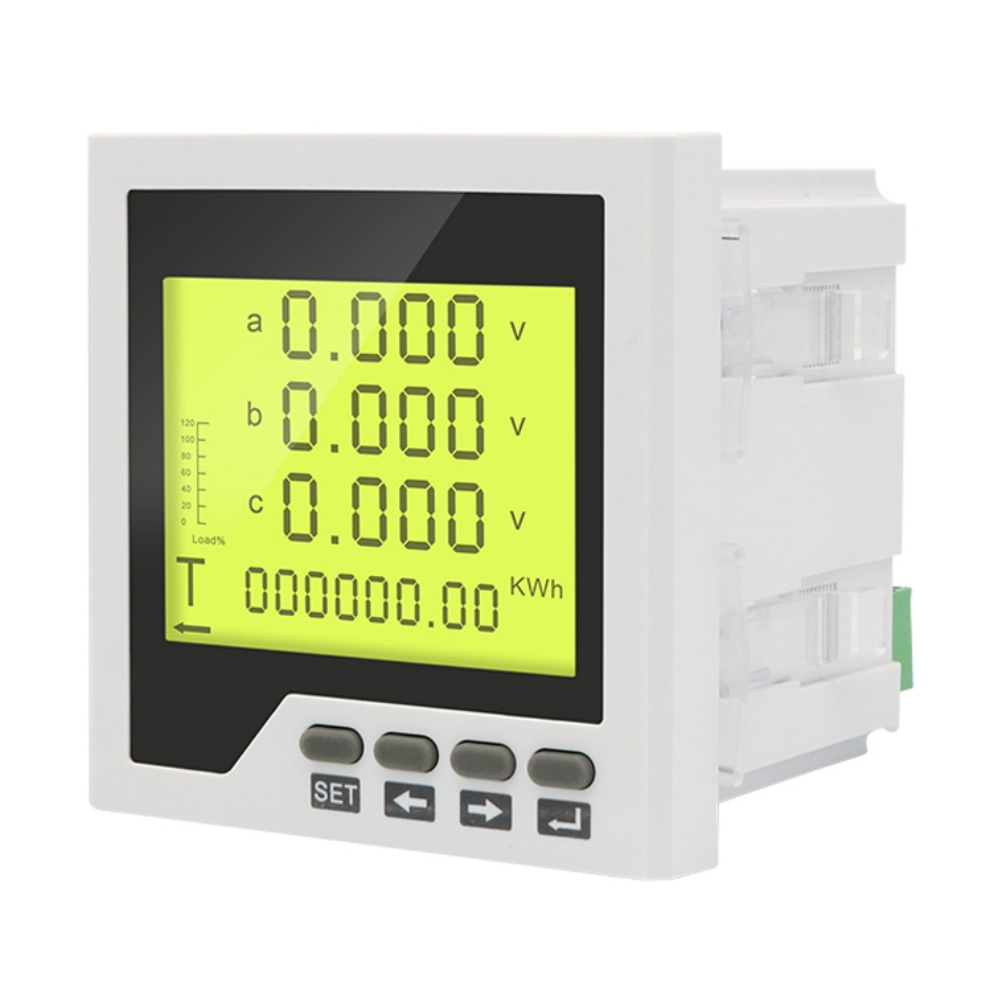

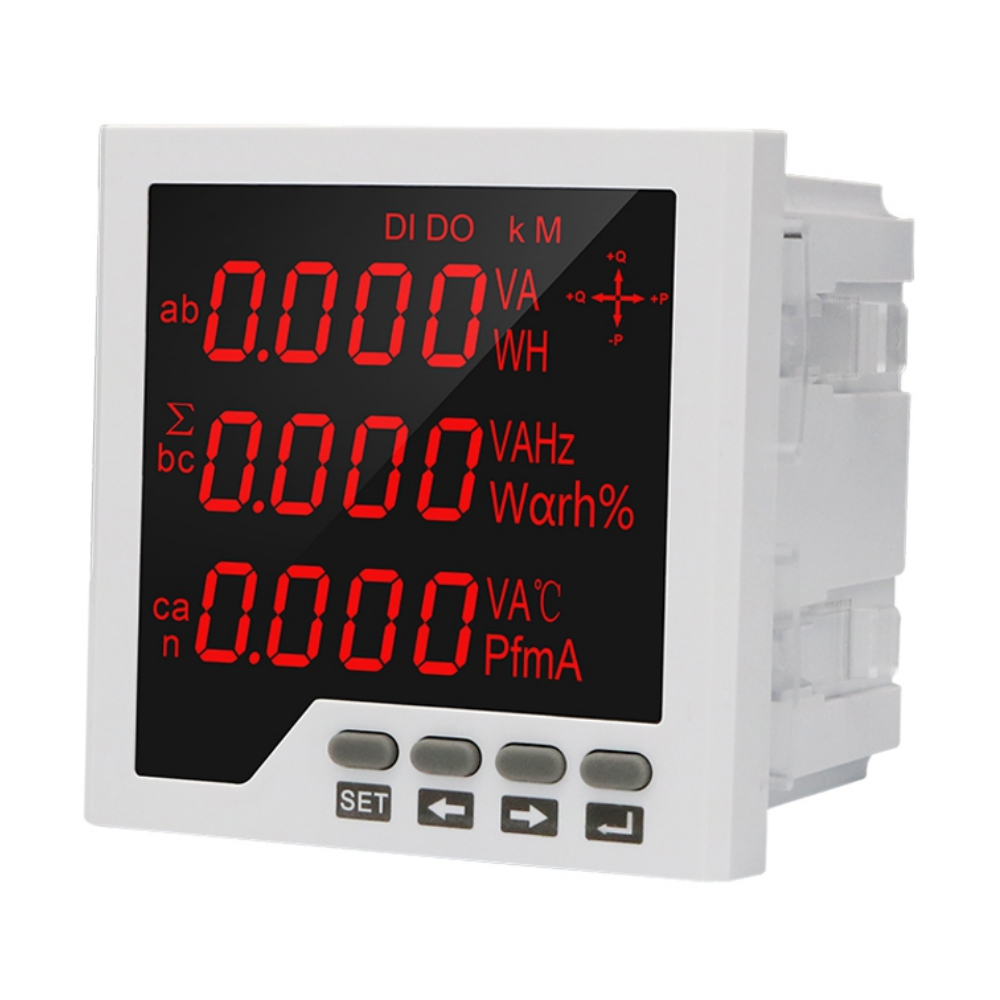

Afficher | Affichage spécial, écran LCD | ||
Environnement | Température de fonctionnement : -10 ~ +55 ℃ ; Température de sauvegarde : -20 ~ +75 ℃ ; Humidité relative : <80 % HR | ||
