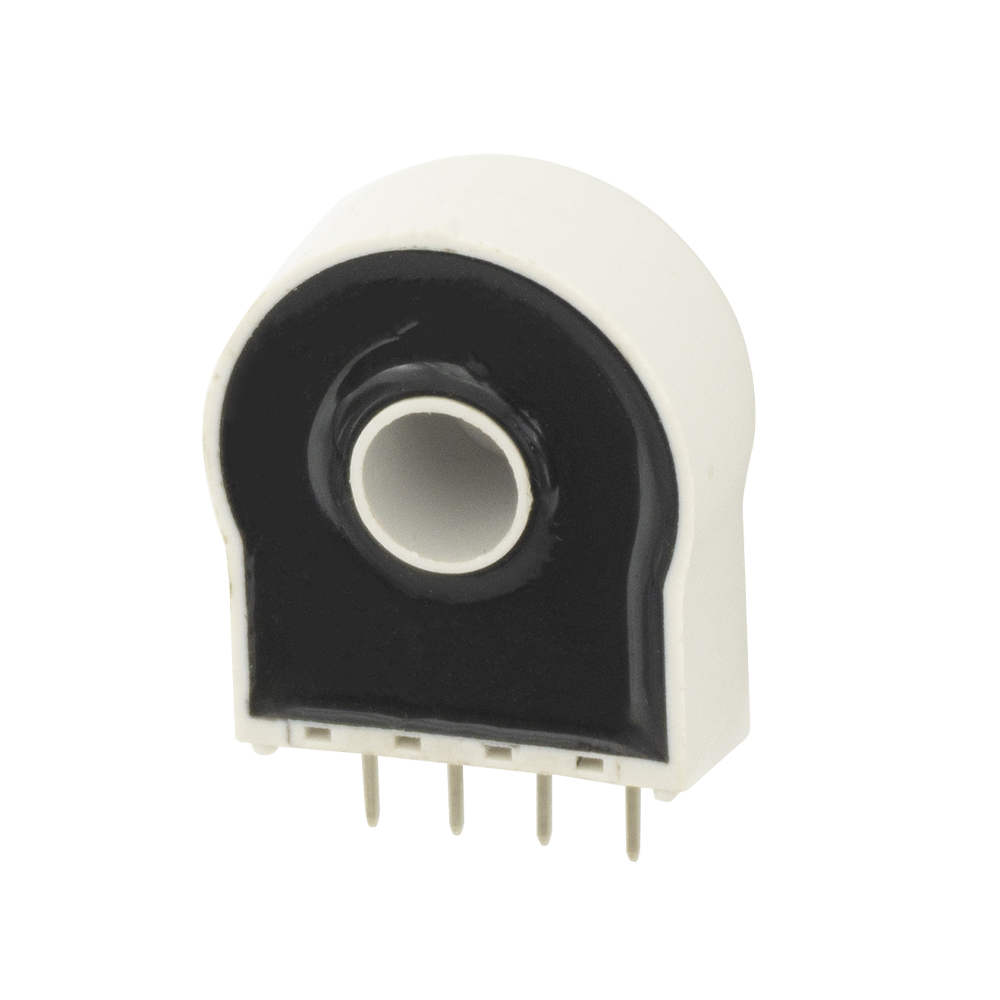

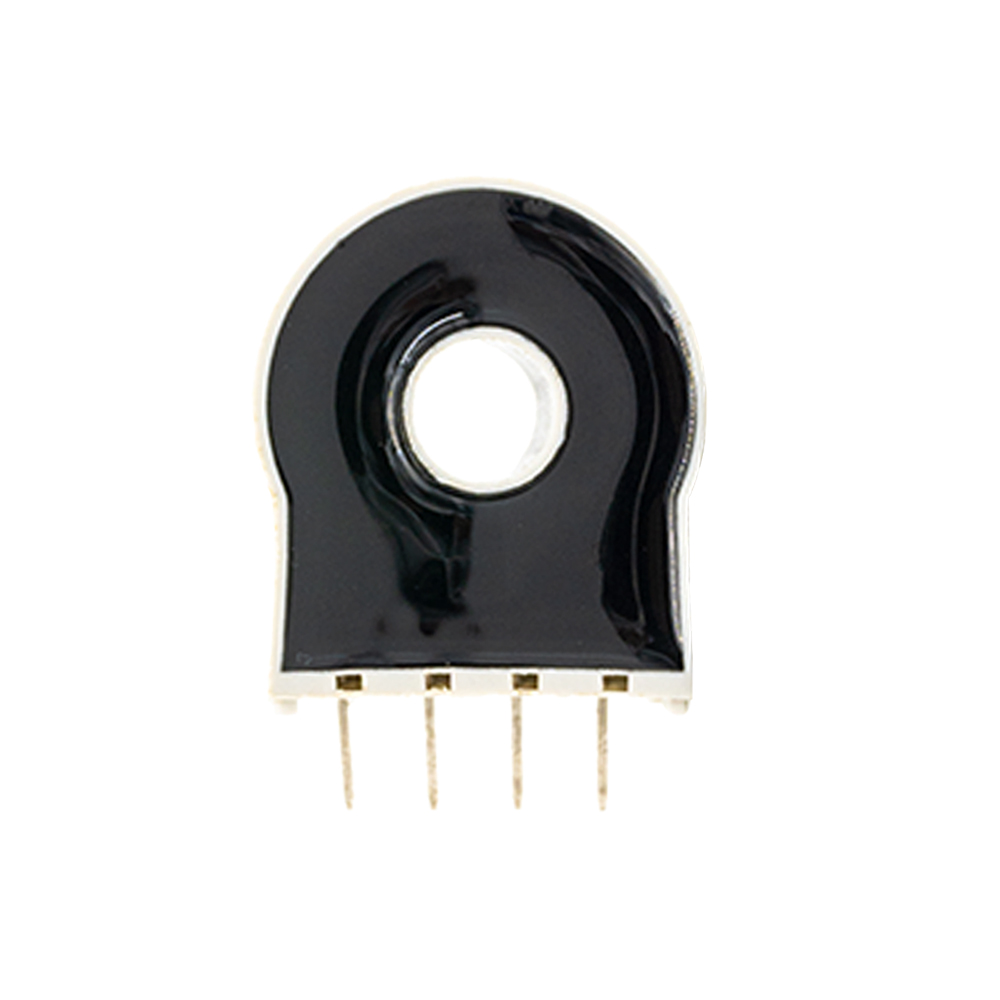

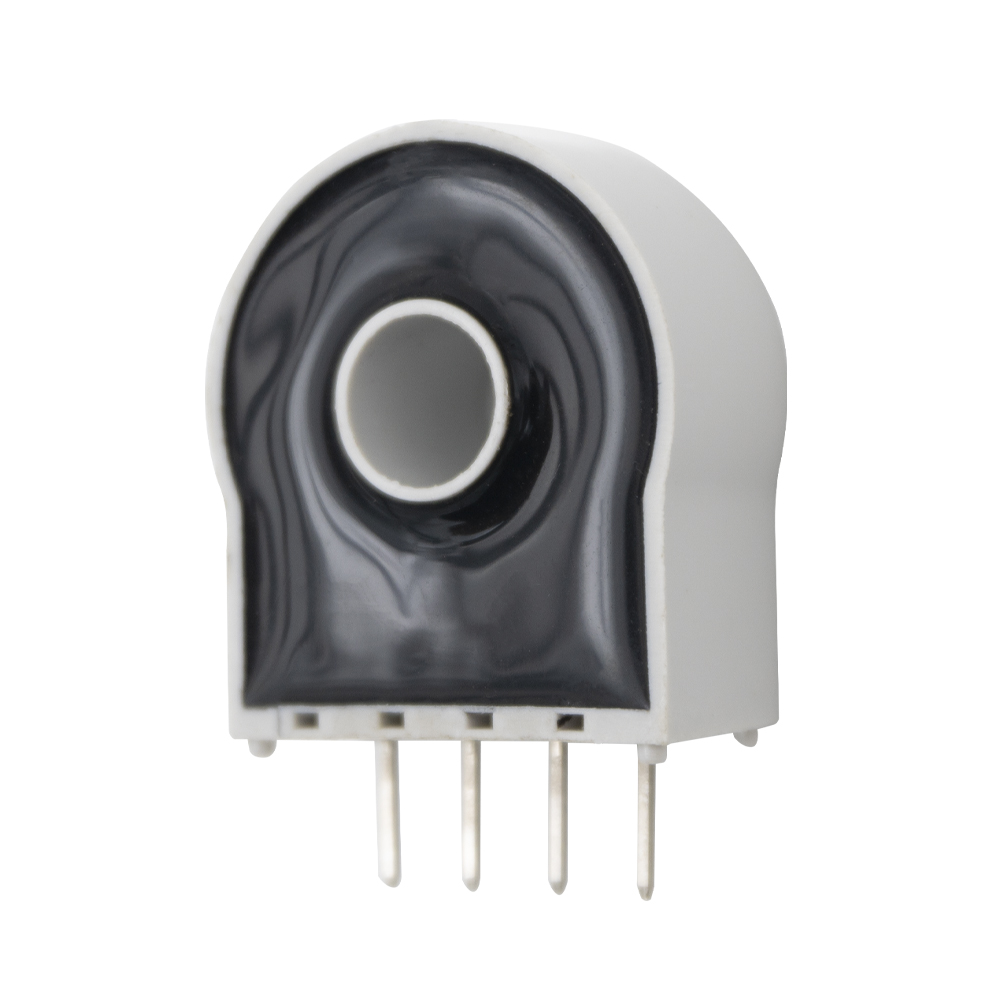

Caractéristiques du produit
* Mesure les signaux AC, DC et pulsés.
* Excellente précision, bonne linéarité.
* Forte résistance aux interférences externes, taux de rejet en mode commun élevé.
* Faible dérive de température, faible consommation d'énergie, large bande de fréquence.
* Structure perforée, aucune perte d'insertion.
Application du produit
* Régulation de la vitesse de conversion de fréquence AC.
* Traction par servomoteur.
* Alimentation sans interruption (UPS).
* Machine à souder, alimentation par batterie.
Paramètres du produit
Spécification | 10a / 1v | 25a / 1v | 50a / 1v | Unité | |
Je pn | Courant d'entrée nominal primaire | 10 | 25 | 50 | A |
I p | Plage de mesure du courant primaire | 0 ～ 20 | 0 ～ 50 | 0 ～ 100 | A |
V Sn | Tension de sortie nominale secondaire | 2,5 ± 1 | V | ||
V C | La d'alimentation tension | + 5V (± 5%) | V | ||
I c | Consommation actuelle | ＜ 20 | mame | ||
V D | Tension d'isolation | Entre les circuits primaires et secondaires: 3kV / 50Hz / 1 min | |||
ε L | Linéarité | ＜ 0,1 | % FS | ||
X | Précision | TA = 25 ℃: ≤ ± 0,5 | % | ||
V0 | Tension de décalage | Ta = 25 ℃: ≤ ± 10 | mv | ||
V om | Tension de décalage magnétique | IP =0 après 3*I PN :≤±10 | mv | ||
V ot | Dérive de température de tension de décalage | IP =0, TA=-40～+80℃ :≤±0,1 | MV / ℃ | ||
T r | Temps de réponse | ＜ 1 | μs | ||
f | Bande passante (-1db) | DC ～ 200 | khz | ||
T a | Température de travail | -40 ～ + 80 | ℃ | ||
T s | Température de stockage | -45 ～ + 85 | ℃ | ||

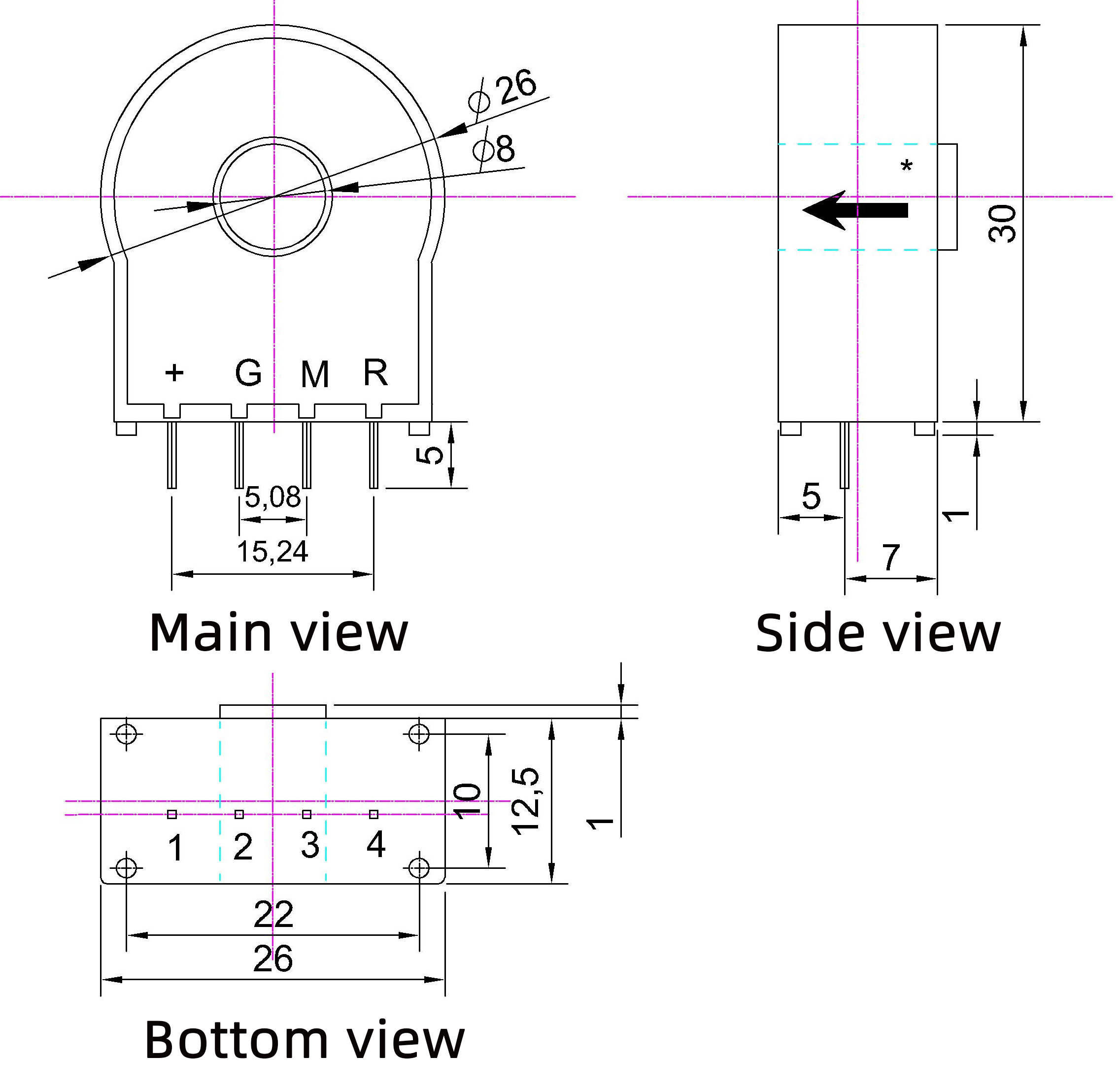

Structure et dimension

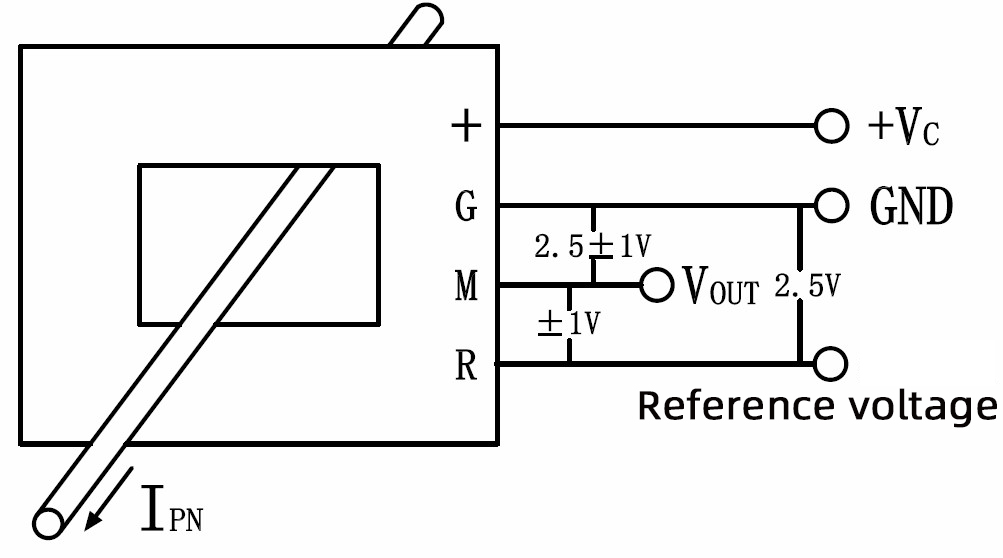

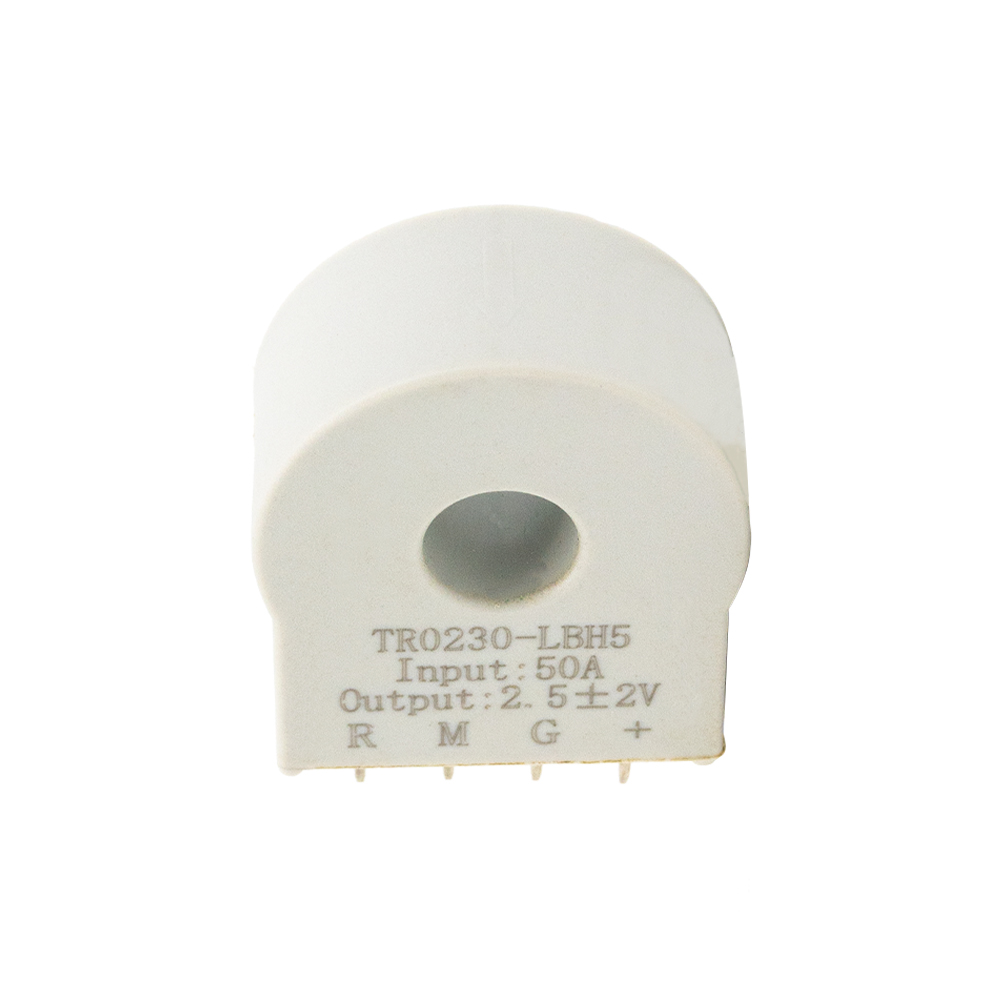

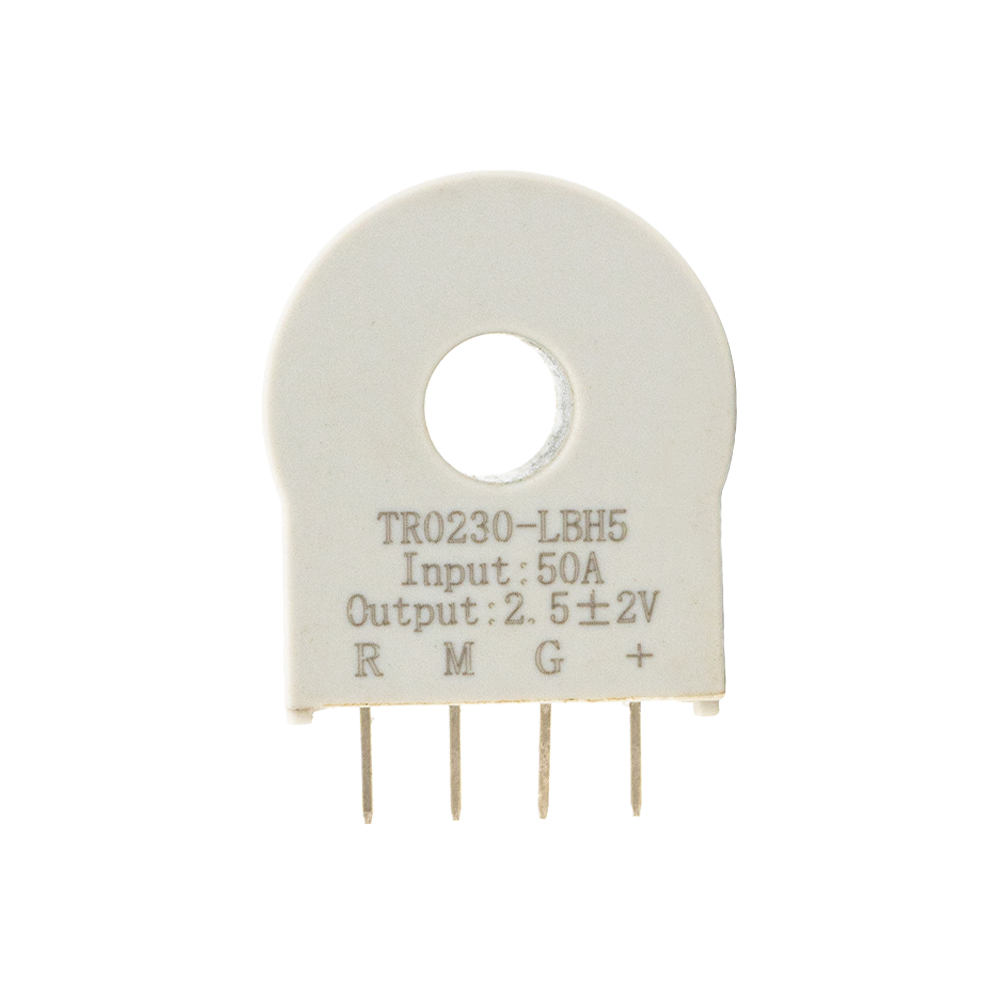

Diagramme de liaison de circuit
Note:
I PN : Sens d'entrée du courant primaire
+: Alimentation positive 5V G: Ground Power
M: Sortie du signal secondaire R: tension de référence
Précaution de l'installation
Le capteur doit être câblé correctement, sinon cela pourrait endommager les composants internes du capteur.
Lorsque le capteur est soudé à la carte de circuit imprimé, il doit être soudé avec un fer à souder à basse température, et le temps ne doit pas être trop long, et deuxièmement, les épingles ne doivent pas être pressées d'une grande quantité, sinon la connexion interne peut être ouverte.
