Qu'est-ce qu'un réacteur électrique ?

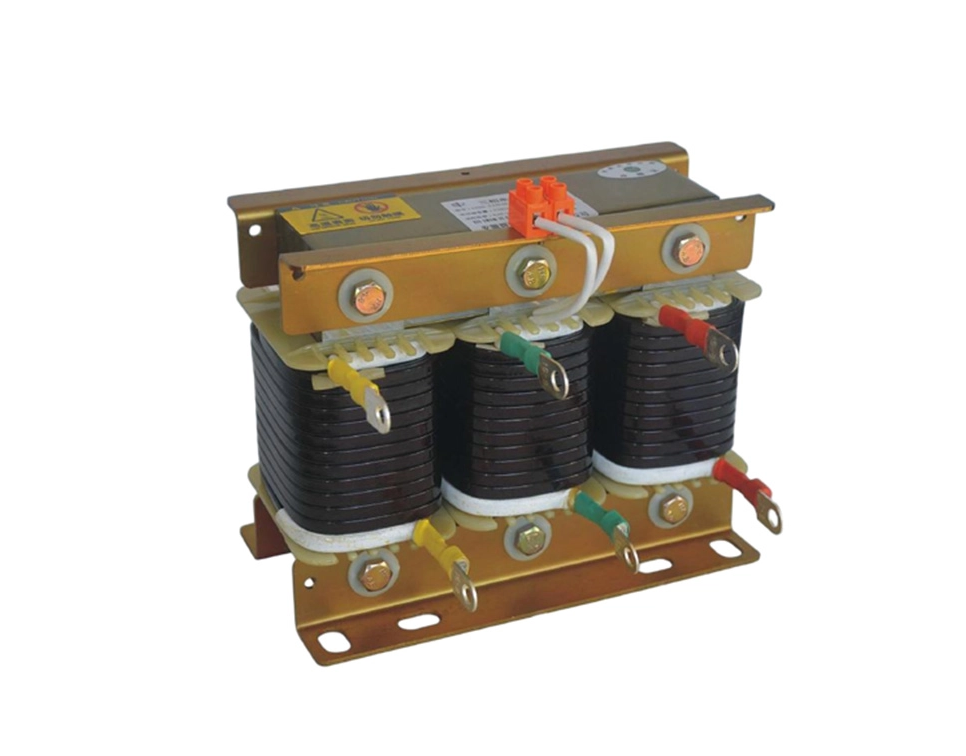

Un réacteur électrique, également appelé inducteur pour les systèmes électriques, est un composant électromagnétique passif largement utilisé dans les réseaux électriques basse et moyenne tension. Le dispositif présenté sur la photo est un réacteur triphasé , assemblé avec trois bobines indépendantes d'enroulement en cuivre montées sur un cadre à noyau de fer laminé, fixé sur un support de montage en métal doré. Les bornes de fil à code couleur jaune, vert et rouge marquent les ports de connexion triphasés pour faciliter le câblage et l'identification des phases. Le petit bornier orange sur le dessus est réservé au câblage auxiliaire et à la surveillance de la température.

À la base, un réacteur fonctionne sur le principe de l’induction électromagnétique. Lorsqu'un courant alternatif circule dans ses bobines de cuivre, il génère un champ magnétique stable à l'intérieur du noyau de fer, créant une réactance inductive qui limite les changements brusques de courant. Contrairement aux petits inducteurs ordinaires pour circuits imprimés, les réacteurs de puissance sont conçus pour résister à des courants industriels importants. Ils adoptent donc des enroulements isolés épais et des noyaux de fer robustes pour réduire les pertes de chaleur et le bruit.

Ce type de réacteur triphasé a deux scénarios d’application principaux. Premièrement, il peut servir de réacteur en série pour les armoires de compensation de puissance réactive, associé à des condensateurs de puissance pour supprimer la distorsion harmonique et empêcher la résonance dans le réseau électrique. Deuxièmement, il fonctionne comme une self d'entrée ou de sortie pour les convertisseurs de fréquence et les servomoteurs, lissant les impulsions de courant brusques, filtrant les interférences haute fréquence et protégeant les onduleurs et les moteurs des pics de tension.

Les harmoniques générées par les charges à fréquence variable constituent un problème courant dans les usines modernes. Sans réacteurs, le courant déformé chauffera les câbles, endommagera les condensateurs et interférera avec les instruments sensibles à proximité. En ajoutant une impédance inductive contrôlée, le réacteur absorbe les composants harmoniques et stabilise la forme d'onde de puissance. Il limite également le courant d'appel lorsque les condensateurs sont activés, évitant ainsi les surtensions instantanées qui déclenchent le déclenchement du disjoncteur.

La conception structurelle est adaptée à l’installation industrielle. La base est pré-percée de trous de montage pour une fixation sécurisée à l'intérieur des armoires électriques. Les séparateurs d'isolation entre les bobines empêchent les courts-circuits entre phases, et le revêtement isolant sur les enroulements offre une protection diélectrique en fonctionnement continu.

Les réacteurs électriques sont essentiels pour une gestion fiable de la qualité de l’énergie. Ils ne consomment pas de grandes quantités de puissance active ; au lieu de cela, ils régulent la puissance réactive et filtrent les perturbations à faible coût énergétique. Vous pouvez les trouver dans les centrales photovoltaïques, les lignes de production d’automatisation industrielle, les systèmes de contrôle de pompes à eau et de ventilateurs et les armoires complètes de distribution d’énergie. Alors que les applications de l’électronique de puissance continuent de se développer, les réacteurs triphasés comme celui-ci restent une solution simple, durable et rentable pour maintenir la stabilité du réseau et protéger les équipements électriques précieux.
