Qu'est-ce qu'un transducteur de tension

Un transducteur de tension est un dispositif de détection électrique conçu pour mesurer la tension alternative ou continue et la convertir en un signal de sortie proportionnel standardisé tel que 0 à 5 V, 0 à 10 V ou 4 à 20 mA. En isolant le circuit de mesure de la source haute tension, un transducteur de tension permet une surveillance sûre, précise et en temps réel de la tension dans les systèmes industriels, les équipements électriques et les réseaux de contrôle d'automatisation. Il joue un rôle clé dans la gestion de l'énergie, le diagnostic du système et l'analyse de la qualité de l'énergie, où des données de tension stables sont essentielles au maintien de la fiabilité opérationnelle.

Un transducteur de tension se compose généralement d'un étage de conditionnement de tension d'entrée, d'un module d'isolation et d'une section de conversion du signal de sortie. L'appareil réduit les hautes tensions à l'aide de diviseurs résistifs ou de principes électromagnétiques, puis traite le signal via des circuits d'isolation et de conditionnement. Cela garantit que le système de mesure est entièrement protégé contre les pointes de tension dangereuses ou les perturbations transitoires. Les transducteurs de tension modernes intègrent également un filtrage avancé, une compensation de linéarité et une correction de température, leur permettant de maintenir une précision constante sur une large plage dynamique.

L'une des principales caractéristiques d'un transducteur de tension est l'isolation galvanique, qui sépare la tension primaire de l'interface de sortie basse tension. Cette isolation évite les boucles de masse, protège les appareils électroniques sensibles et améliore la sécurité globale. Une autre caractéristique notable est la grande précision des mesures, permettant une surveillance précise même des petites fluctuations de tension. De nombreux modèles prennent également en charge de larges plages d'entrée, une faible consommation d'énergie, un temps de réponse rapide et une forte résistance aux interférences électromagnétiques, ce qui les rend adaptés aux environnements exigeants et aux systèmes de contrôle complexes.

En termes de fonctionnalité, un transducteur de tension convertit les signaux de tension élevés ou instables en formats de sortie stables et standardisés compatibles avec les enregistreurs de données, les automates programmables, les contrôleurs industriels et les dispositifs de réseau intelligent. Cela permet aux ingénieurs système d'intégrer les informations de tension dans des plates-formes de surveillance plus larges pour une prise de décision en temps réel. La capacité à fournir une mesure de tension continue et sans entretien réduit également la charge de travail d'inspection manuelle et améliore l'efficacité de l'automatisation. Certains transducteurs avancés prennent en charge la surveillance bidirectionnelle de la tension, ce qui leur permet de détecter à la fois la polarité et la direction de la tension dans les systèmes à énergie renouvelable ou basés sur batterie.

Les transducteurs de tension sont largement utilisés dans plusieurs industries. Dans les systèmes électriques, ils surveillent les réseaux de distribution, les transformateurs, les appareillages de commutation et les compteurs d'énergie pour garantir un fonctionnement stable du système. Dans le domaine des énergies renouvelables, les transducteurs de tension sont essentiels pour les onduleurs solaires, les éoliennes et les systèmes de stockage par batterie, où un retour précis de tension continue ou alternative est nécessaire pour une conversion d'énergie efficace. L'automatisation industrielle s'appuie également sur des transducteurs de tension pour superviser l'état des machines, les entraînements moteurs, les systèmes UPS et les alimentations industrielles. Dans les transports, les bornes de recharge et les véhicules électriques utilisent des transducteurs de tension pour maintenir des niveaux de charge sûrs et protéger l’électronique embarquée. Les systèmes de gestion de l'énergie des bâtiments et les systèmes CVC intègrent souvent des transducteurs de tension dans des plates-formes de surveillance intelligentes pour optimiser la consommation d'énergie et détecter les défauts plus tôt.

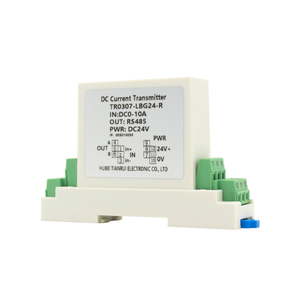

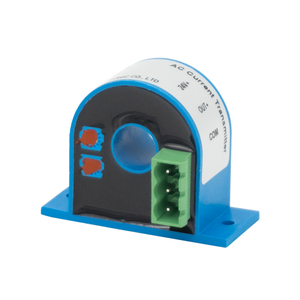

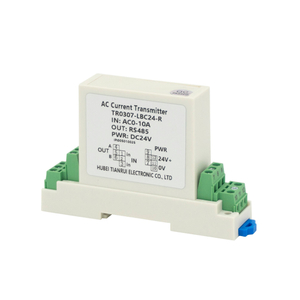

Comparaison avec les transducteurs de courant

Alors que les transducteurs de tension mesurent le potentiel électrique, les transducteurs de courant mesurent le flux de courant électrique (AC, DC ou les deux). Les transducteurs de courant utilisent souvent des capteurs à effet Hall, des transformateurs de courant ou des résistances shunt, tandis que les transducteurs de tension reposent principalement sur des diviseurs de tension ou des circuits d'isolation. Les transducteurs de tension sont généralement utilisés pour surveiller la stabilité de la tension du système, les conditions d'alimentation électrique et les performances du réseau. Les transducteurs de courant, en revanche, sont plus couramment utilisés pour la surveillance de charge, la protection contre les surintensités, le diagnostic du moteur et l'analyse de la consommation d'énergie. Les deux appareils jouent un rôle essentiel dans la mesure électrique et sont souvent utilisés ensemble dans les systèmes de surveillance de l'énergie pour fournir un aperçu complet du comportement électrique.
