Plage de mesure: 0,1mA - 1A
Sortie nominale: 3,53VRMS
Précision: ≤0,05% à l'entrée nominale
Tension d'alimentation: ±12V
Consommation d'énergie: Max 10 mA
Fréquence de fonctionnement: 50 - 400 Hz
Température de fonctionnement: -40°C à +85°C
Logement: Coque métallique étanche et anticorrosion avec joint en résine époxy
Trxl
TR
* Mesure précise du courant de niveau μA avec une précision de mesure élevée et une bonne linéarité.
* Le blindage multiple, une forte capacité anti-ingérence, peut fonctionner dans des environnements complexes.
* Sorties de bornes ou sorties de bouchons aériens en option.
* Le boîtier spécial étanche et anti-corrosion en métal, l'étanchéité en résine époxy, peut travailler à l'extérieur pendant longtemps.
* Surveillance en ligne de l'équipement du transformateur.
* Surveillance en ligne de la mise à la terre du noyau du transformateur.
* Surveillance en ligne de l'isolation de la bague à haute tension.
* Surveillance en ligne de l'isolation des paraftans de Lightning métal-oxyde-zinc.
* Surveillance en ligne des transformateurs et condensateurs de courant et de tension.
* Affichage chargé à haute tension.
Paramètres de performance électrique | Symbole électrique | Paramètre de performance | Mesure du petit signal (actif) | |
DANS | Entrée nominale | 500 mA efficace | ||
I p | Plage mesurable | 0,1 mA -1 A | ||
V OUT | Sortie nominale | 3,53 V RMS | ||
X | Précision@I PN | 0,05% | ||
ε L | Linéarité | ≤0,05% | ||
UC | Tension d'alimentation | ± 12V | ||
V éteint | Tension de décalage | 1 mV | ||
I c | Consommation d'énergie maximale | 10m | ||
f | Fréquence de fonctionnement | 50-400 Hz | ||
T a | Température de fonctionnement | -40 ℃-+85 ℃ | ||
T s | Température de stockage | -40℃ -+100 ℃ | ||

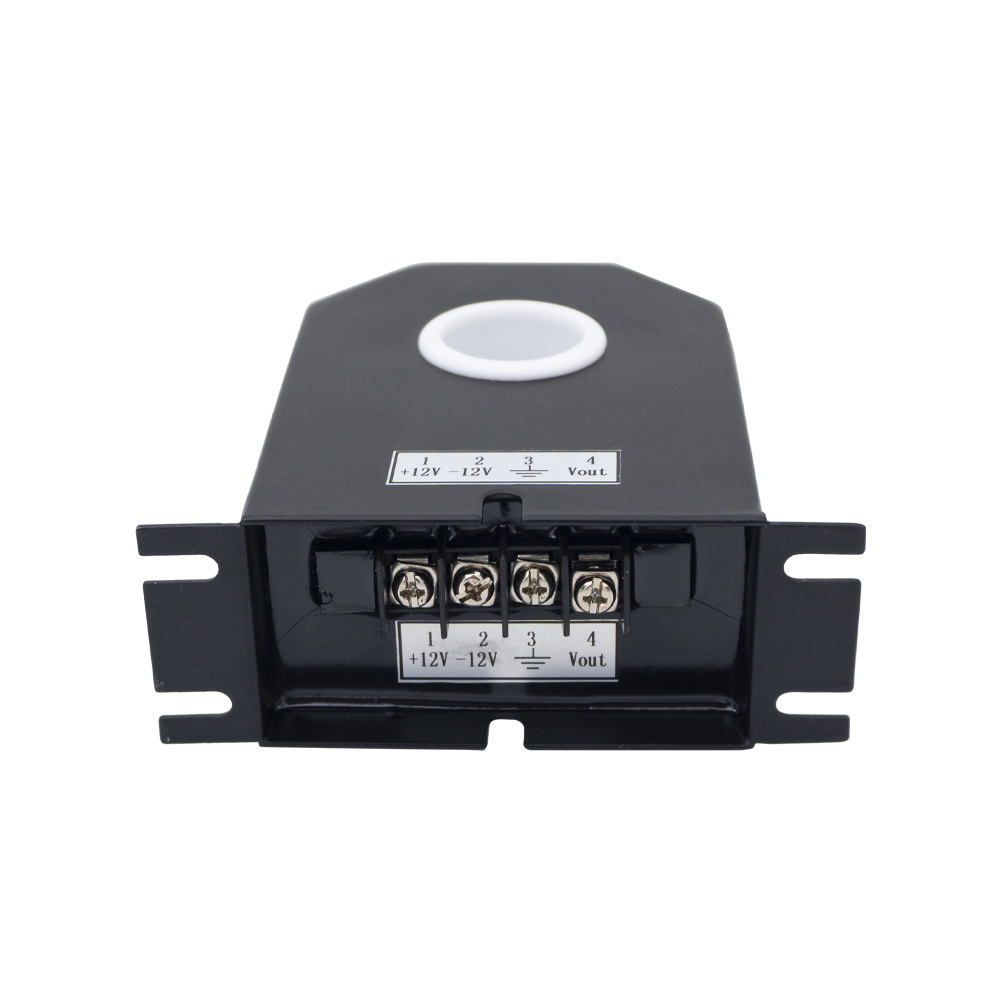

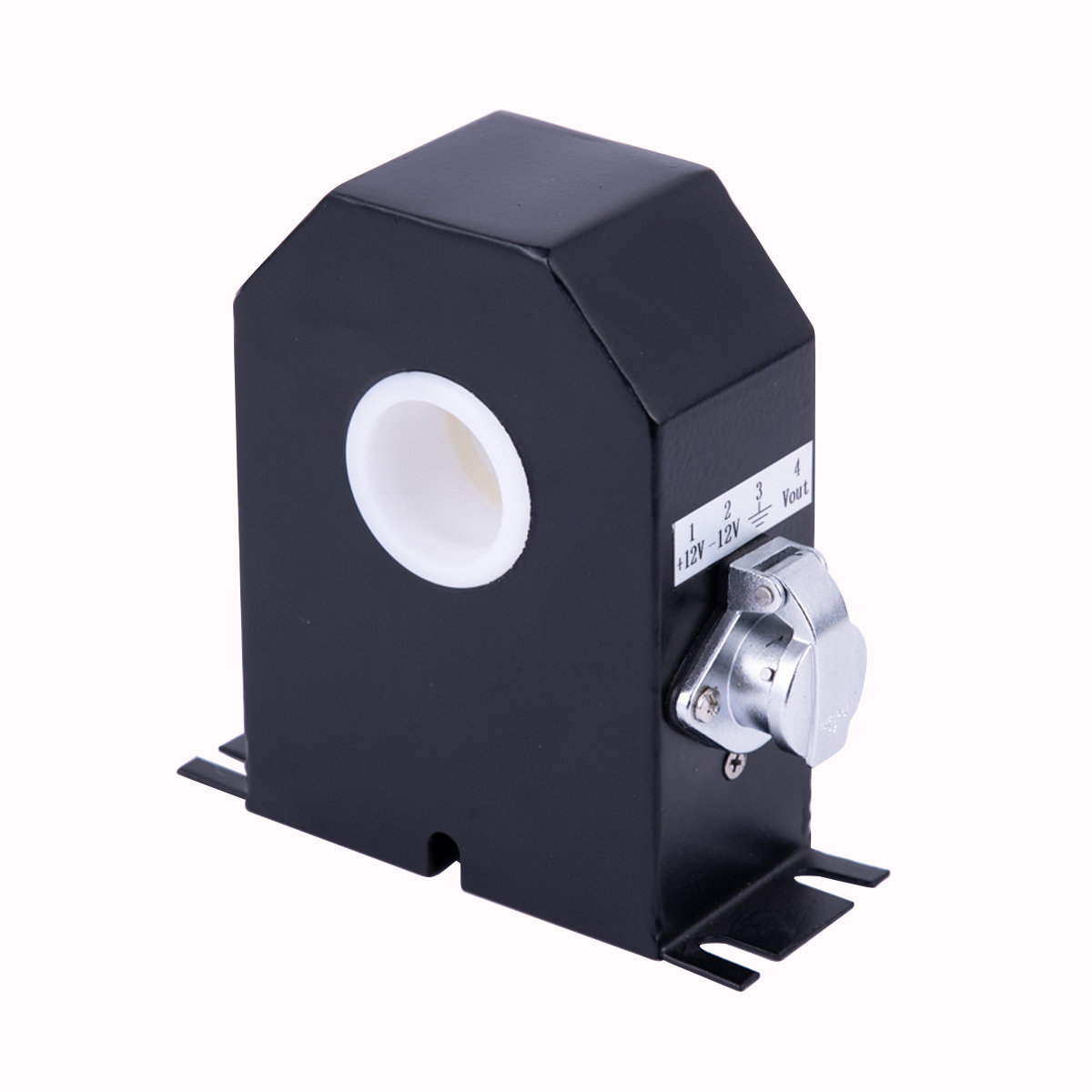

Paramètres de structure mécanique | Coquille | Coquille de métal | Mode de sortie | Bloc à douille / étanche bouchon aérien |
Matériau de noyau métallique | Nanocristallin / permalloy | Joint | Silicone flexible et époxy | |
Structure d'écran magnétique | Acier au carbone / permalloy | Plan de construction | Installation de base fixe | |

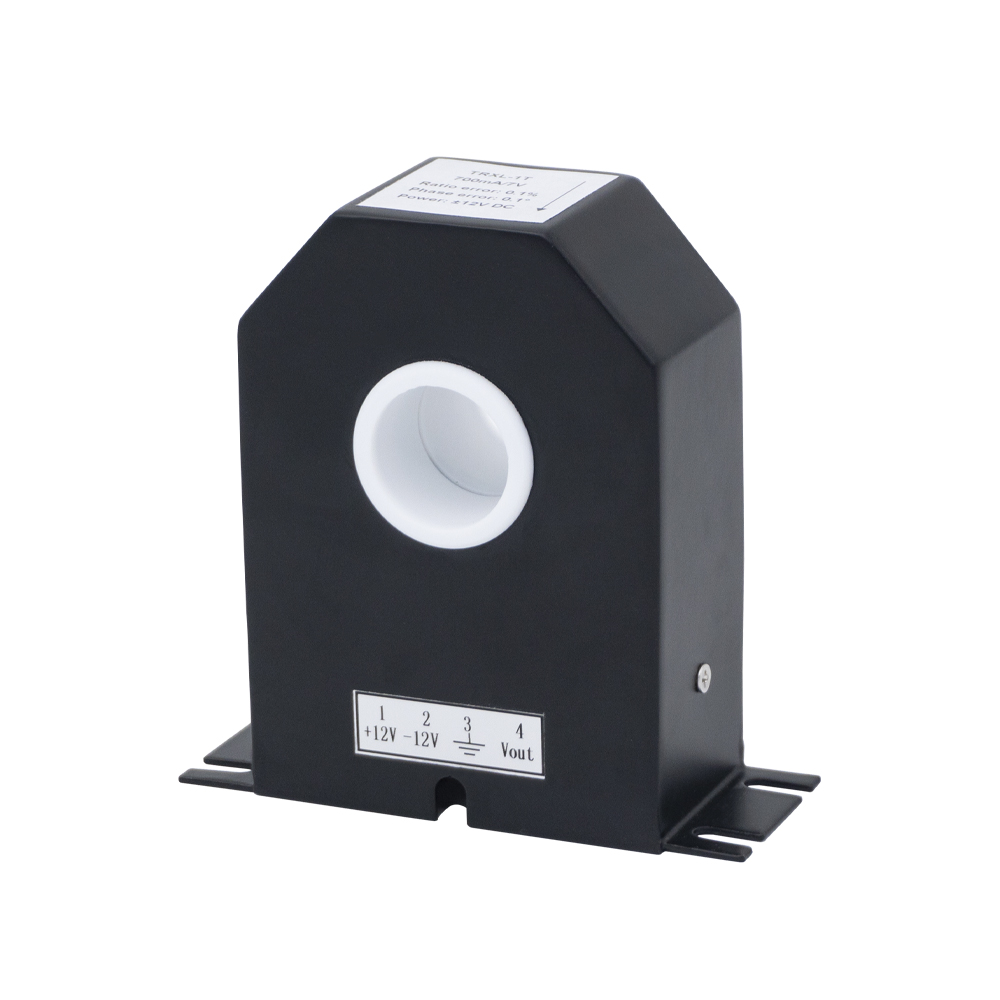

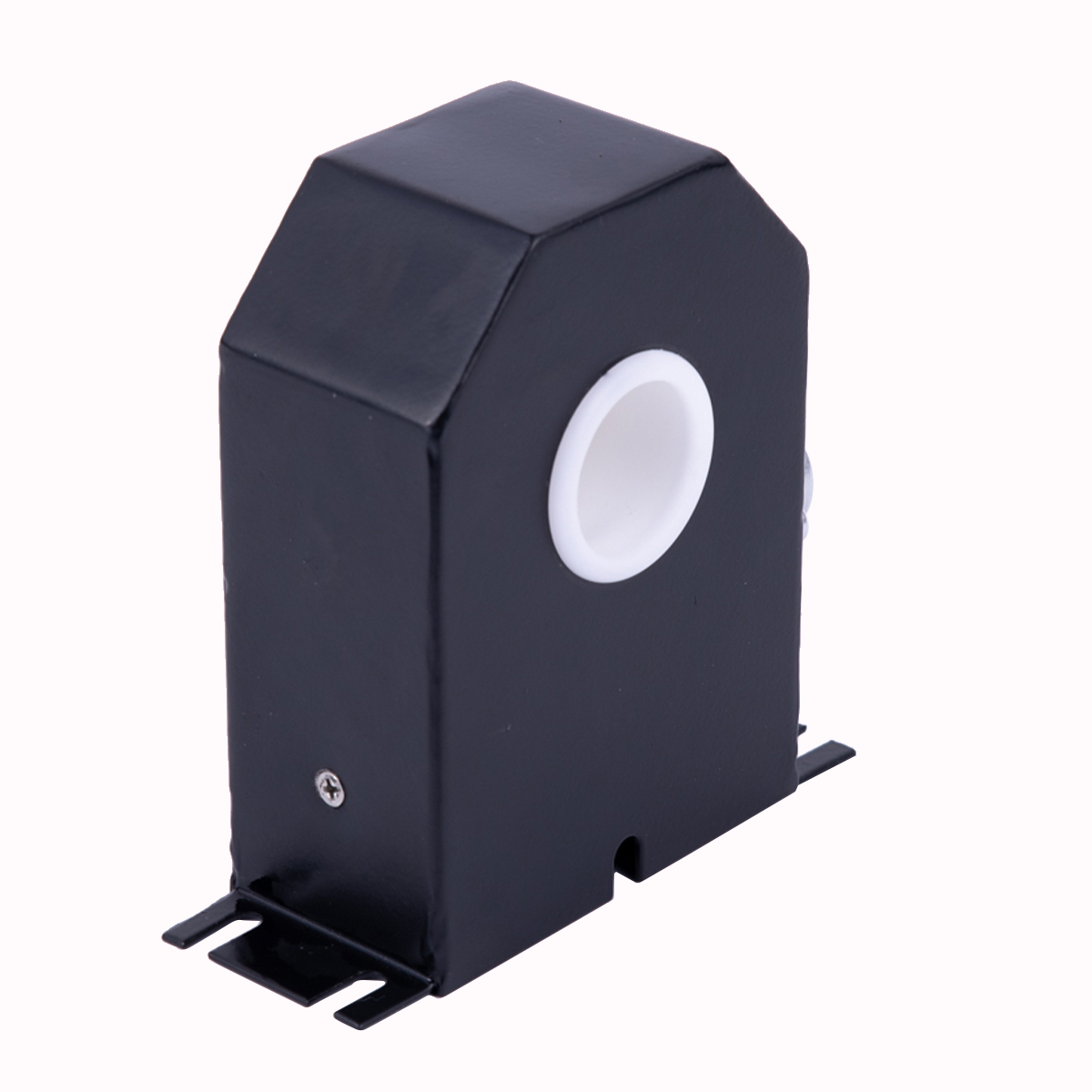

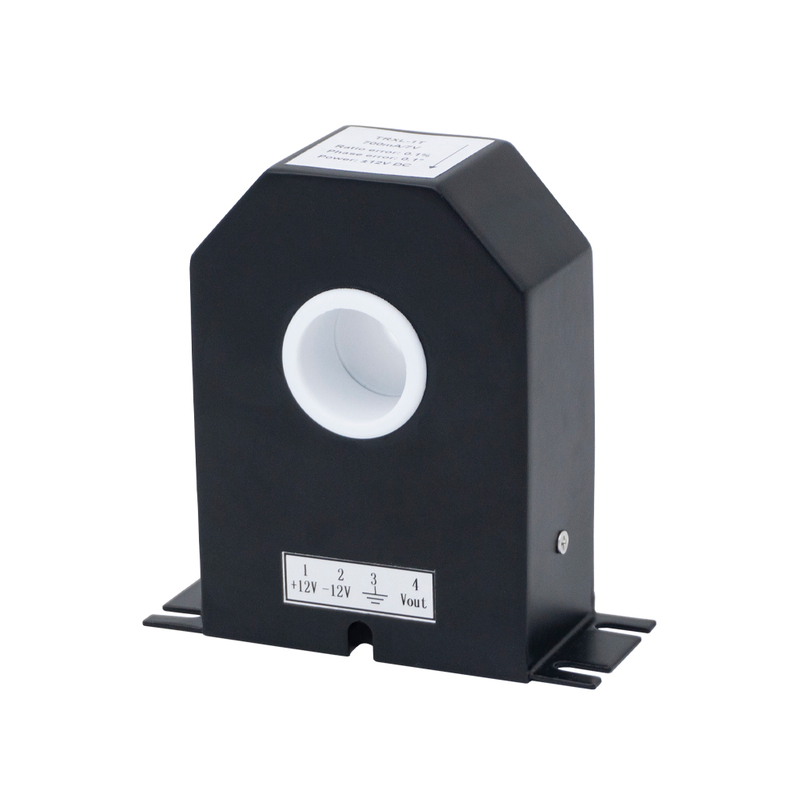

Images de produits | Modèle no. | Spécification |

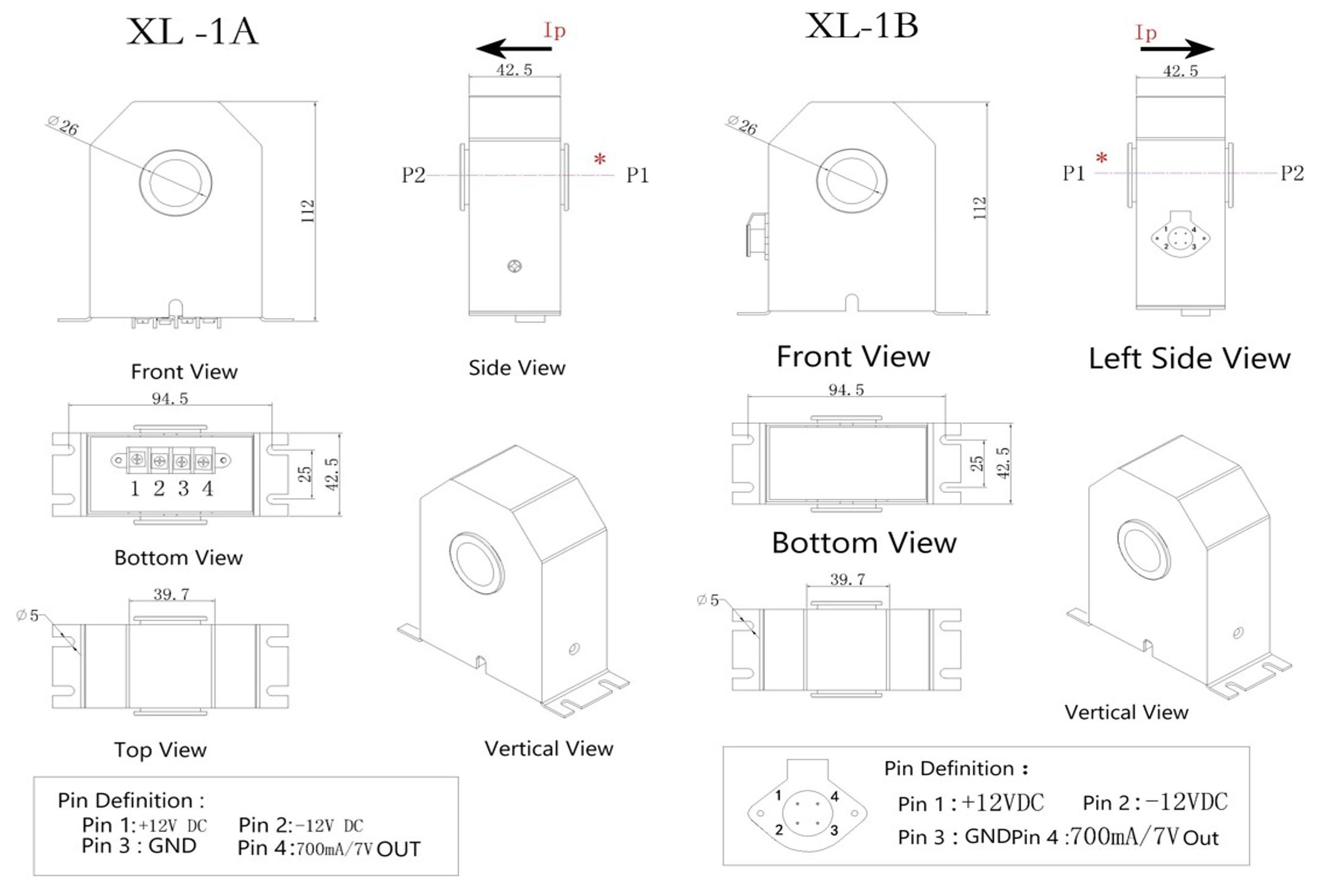

XL-1A 80-42-110 (φ26) | Trxlw-1t | 10 mA / 10 μA |
Trxlw-1t | 20 mA / 20 μA | |
Trxl-1t | 5mA / 5V | |
Trxl-1t | 10 mA / 1v | |
Trxl-1t | 700mA / 7V | |
Trxl-1t | 1A / 5V | |
Trxl-1t | 200 mA / 5V-1a / 5V | |
XL-1B 80-42-110 (φ26) | Trxl-1tw | 10 mA / 1v |
Trxl-1tw | 0,5 (20A) /3,53 V | |
Trxl-1tw | 700mA / 7V | |
Trxl-1tw | 700mA / 7V | |
Trxl-1tw | 20A / 20mA | |
Trxl-1tw | 10 mA / 1v | |
Trxl-1tw | 20A / 20mA | |
Trxl-1tw | 700mA / 7V | |
Trxl-1tw | 50A / 50mA |
Remarque: peut être personnalisé en fonction des exigences du client (par diamètre du trou, dimensions externes, rapport de transformation des paramètres)
