TR2137-2B
TR
200000
100
shanghai
Transformateur de courant d'instrument
DESCRIPTION DU PRODUIT
Ce produit est utilisé comme dispositif de mesure d'énergie électrique qui nécessite une grande précision et une petite erreur de phase. Le courant CA d'entrée à travers le trou central du transformateur induit un signal de courant de niveau MA sur le côté secondaire, qui est converti en signal de tension requis par la résistance d'échantillonnage arrière et transmis avec précision au circuit électronique en fonction de la micro-procédure.
Caractéristiques du produit
Prix bas, contrôle des coûts faciles
à haute précision, grande gamme linéaire, excellente cohérence
petite taille et léger, facile pour le montage à haute densité de densité,
différentes structures de forme sont disponibles
l'application
s'appliquent à la surveillance des instruments multifonctionnels, des instruments de détection intelligents, des compteurs électroniques de watt-heure et des systèmes de contrôle de la construction.
Remarques: Personnalisation disponible en fonction des exigences du système.
| Paramètres du produit | ||||
| Paramètres de performance électrique | Température de fonctionnement | -25 ℃～ + 55 ℃ / -40 ℃ ~～ + 85 ℃ facultatif | Humidité relative | ≤ 90% HPA |
| Isolement | Résine époxy | Résistance à l'isolation | ＞ 500 m ohms / 500vdc | |
| Résistance moyenne | 3000vac / min | Résister à la tension de l'impulsion | 5000V （1,2 / 50 μs d'onde de foudre de standard） | |
| Fréquence de fonctionnement | 50 ～ 400Hz | Classe de précision | Selon （IEC 61869-2） Classe 0.1，0.2 et （JBT / 10665-2016） 0,1，0.2 | |
| Environnemental | Selon l'exigence de ROHS; | |||
| Valeur typique des produits | |||||||
| Taper | Courant d'entrée nominal (AC) | Courant de sortie nominal (AC) | Rapport | Temps de surcharge maximum | Charge secondaire (ohms) | Classe de précision | Dimensions （mm） |

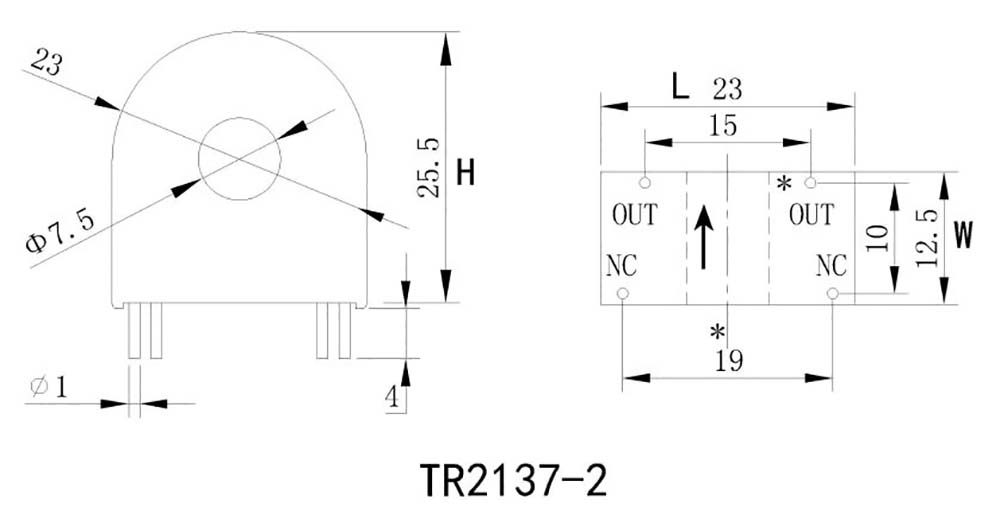

| TR2137-2B | 0 ～ 10A | 0 ～ 10mA | 400: 1 500: 1 1000: 1 2000: 1 2500: 1 | 20 | ≤100 | 0,1，0.2 | LWH 23-12,5-22.5 |
Transformateur de courant d'instrument
DESCRIPTION DU PRODUIT
Ce produit est utilisé comme dispositif de mesure d'énergie électrique qui nécessite une grande précision et une petite erreur de phase. Le courant CA d'entrée à travers le trou central du transformateur induit un signal de courant de niveau MA sur le côté secondaire, qui est converti en signal de tension requis par la résistance d'échantillonnage arrière et transmis avec précision au circuit électronique en fonction de la micro-procédure.
Caractéristiques du produit
Prix bas, contrôle des coûts faciles
à haute précision, grande gamme linéaire, excellente cohérence
petite taille et léger, facile pour le montage à haute densité de densité,
différentes structures de forme sont disponibles
l'application
s'appliquent à la surveillance des instruments multifonctionnels, des instruments de détection intelligents, des compteurs électroniques de watt-heure et des systèmes de contrôle de la construction.
Remarques: Personnalisation disponible en fonction des exigences du système.
| Paramètres du produit | ||||
| Paramètres de performance électrique | Température de fonctionnement | -25 ℃～ + 55 ℃ / -40 ℃ ~～ + 85 ℃ facultatif | Humidité relative | ≤ 90% HPA |
| Isolement | Résine époxy | Résistance à l'isolation | ＞ 500 m ohms / 500vdc | |
| Résistance moyenne | 3000vac / min | Résister à la tension de l'impulsion | 5000V （1,2 / 50 μs d'onde de foudre de standard） | |
| Fréquence de fonctionnement | 50 ～ 400Hz | Classe de précision | Selon （IEC 61869-2） Classe 0.1，0.2 et （JBT / 10665-2016） 0,1，0.2 | |
| Environnemental | Selon l'exigence de ROHS; | |||
| Valeur typique des produits | |||||||
| Taper | Courant d'entrée nominal (AC) | Courant de sortie nominal (AC) | Rapport | Temps de surcharge maximum | Charge secondaire (ohms) | Classe de précision | Dimensions （mm） |
| TR2137-2B | 0 ～ 10A | 0 ～ 10mA | 400: 1 500: 1 1000: 1 2000: 1 2500: 1 | 20 | ≤100 | 0,1，0.2 | LWH 23-12,5-22.5 |
