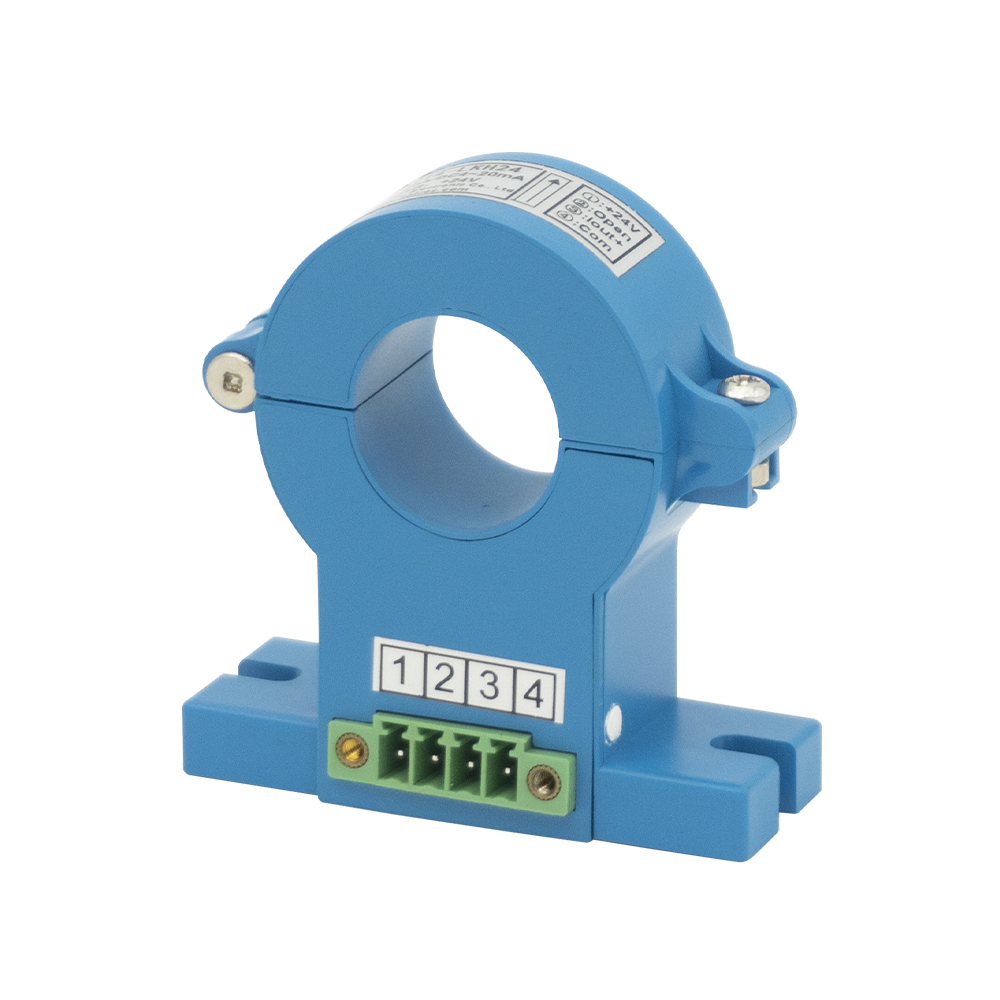

Tr2214-lkh24
TR
Aperçu du produit
Le transducteur de courant est un dispositif de détection magnétique qui détecte la présence, la force et la polarité d'un champ magnétique. Il fonctionne sur la base du principe de l'effet Hall, selon lequel une tension est générée aux bornes d'un matériau semi-conducteur lorsqu'un courant le traverse en présence d'un champ magnétique. Ce capteur fournit une détection précise et sans contact et peut mesurer l'intensité du champ magnétique ou convertir les changements magnétiques en signaux électriques. Les capteurs à effet Hall sont largement utilisés pour la détection de position, de vitesse et de proximité dans les systèmes automobiles, l'automatisation industrielle, l'électronique grand public et les applications de commande de moteurs, offrant une fiabilité élevée et une longue durée de vie opérationnelle.
Caractéristiques de produits
* Mesure de courant AC/DC/impulsion.
* Excellente immunité EMI et CMRR élevé.
* Faible dérive, réponse rapide, large bande passante.
* Conception traversante non invasive.
* Structure à noyau divisé pour une installation facile.
Application du produit
* Systèmes d'entraînement à fréquence variable AC.
* Contrôle de traction du servomoteur.
* Alimentations sans coupure (UPS).
* Équipement de soudage et systèmes d'alimentation par batterie.
Télécharger la feuille de tailles
Dimension mécanique (mm)
Diagramme de connexion du circuit
Paramètres du produit
@ Ta = 25 ℃, sauf indication contraire
Taper | Tr2214-lkh24 | |
Je pn | Courant d'entrée nominal primaire | AC 30A |
I p | Plage de mesures de courant primaire | AC 0 ~ 36A |
Je sn | Courant de sortie nominal secondaire | DC 4 ~ 20mA |
U c | La tension d'alimentation | DC + 24V |
R L | Capacité de chargement | RL ≤ 300Ω |
ε L | Linéarité | 2% |
X | Précision | ± 1% |
Capacité de surcharge | 2 fois | |
I c | Consommation actuelle | ≤25mA + est |
U d | Fréquence de puissance Tension résistée | 3KV AC / 1 min |
t r | Temps de réponse | <250 ms |
V0 | Tension de décalage | ≤ 20 mV |
Dérive de température | ≤200 ppm / ℃ | |
T a | Température de fonctionnement ambiante | -20 ℃ ~ + 80 ℃ |
T s | Température de stockage ambiant | -25 ℃ ~ + 85 ℃ |
I S : courant de sortie
