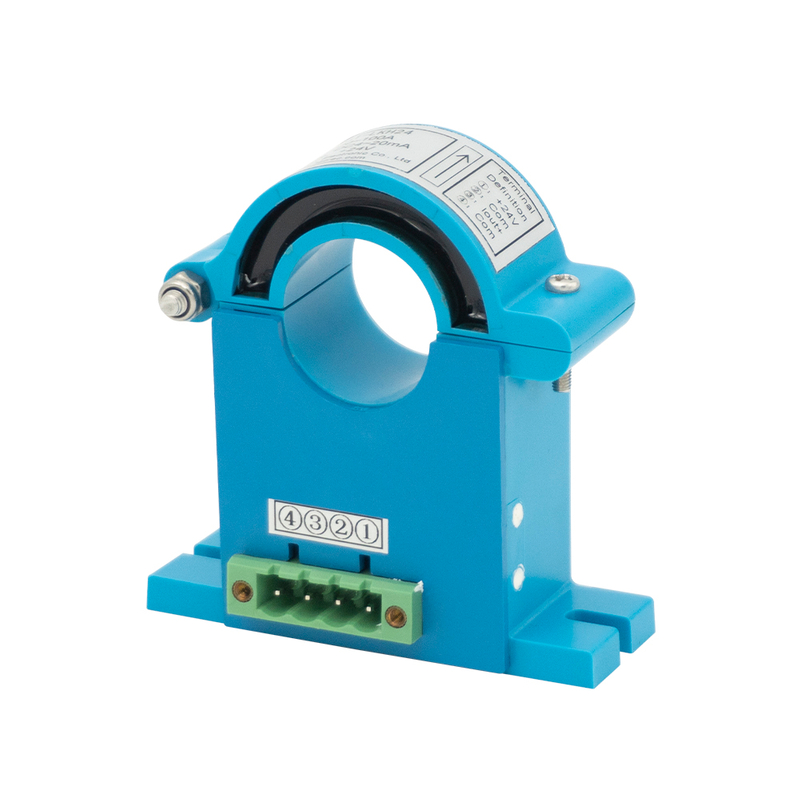

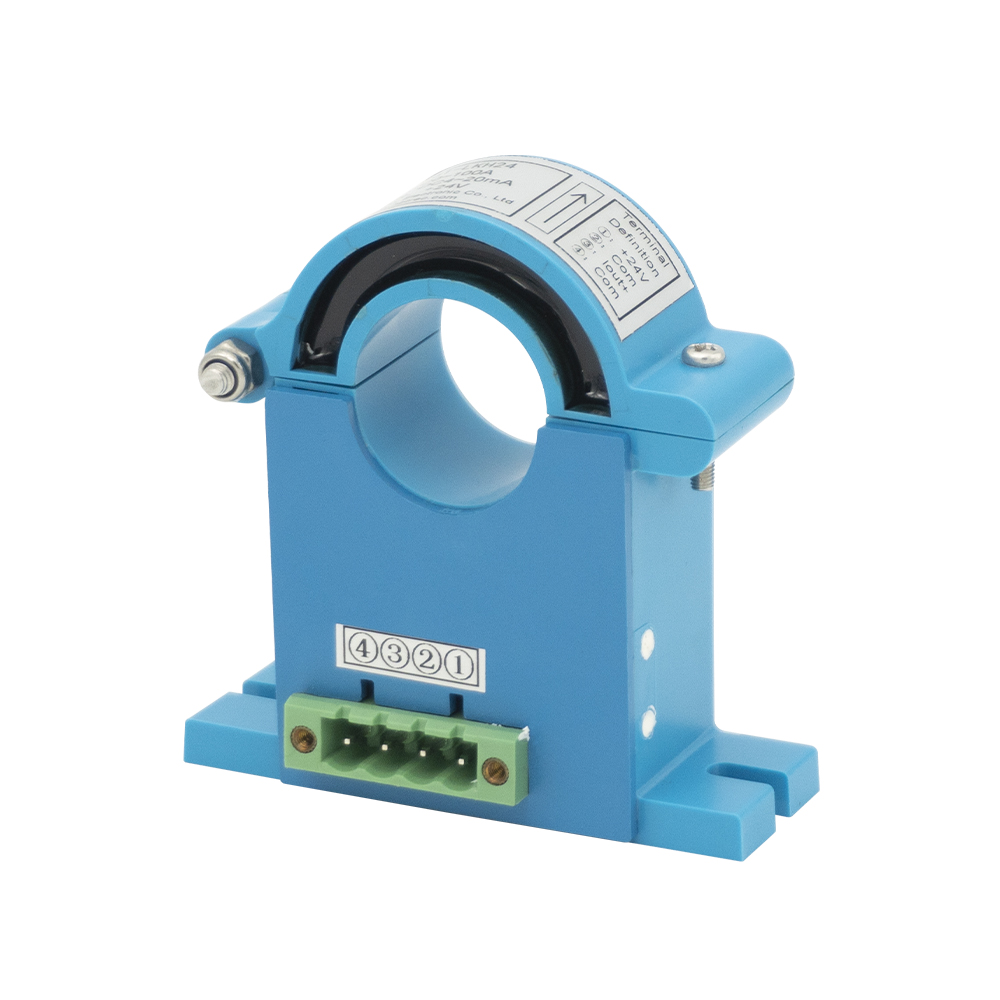

Tr2261-lkh24
TR
Aperçu du produit
Un transducteur de courant est un appareil électronique utilisé pour convertir un courant électrique (courant alternatif (AC) ou courant continu (DC)) en un signal de sortie proportionnel, généralement un signal analogique standard tel que 0–5 V , 0–10 V ou 4–20 mA . Cette sortie peut ensuite être facilement mesurée, transmise ou traitée par des systèmes de contrôle, des compteurs ou des dispositifs d'acquisition de données.
Caractéristiques de produits
* Mesure de courant à large plage.
* Sortie tension/courant isolée.
* Endurance à la température industrielle.
* Conception compacte à vis.
Application du produit
* Systèmes de surveillance des générateurs et des moteurs.
* Armoires de distribution intelligentes basse tension.
* Gestion des charges CVC et éclairage.
* Solutions de surveillance de l'alimentation industrielle.
Télécharger la feuille de tailles
Dimension mécanique (mm)
Diagramme de connexion du circuit
Paramètres du produit
@ Ta = 25 ℃, sauf indication contraire
Taper | Tr2261-lkh24 | |
Je pn | Courant d'entrée nominal primaire | AC 100A |
I p | Plage de mesures de courant primaire | AC 0 ~ 200A |
Je sn | Courant de sortie nominal secondaire | DC 4 ~ 20mA |
U c | La tension d'alimentation | DC + 24V |
R L | Capacité de chargement | RL ≤ 300Ω |
X | Précision | ± 1% |
Précision de sortie zéro | ± 0,5% | |
Capacité de surcharge | 2 fois | |
U d | Fréquence de puissance Tension résistée | 3KV AC / 1 min |
t r | Temps de réponse | <250 ms |
I0 | Courant de décalage | ≤ 0,5% est |
Dérive de température | ≤200 ppm / ℃ | |
T a | Température de fonctionnement ambiante | -20 ℃ ~ + 80 ℃ |
T s | Température de stockage ambiant | -25 ℃ ~ + 85 ℃ |
I S : courant de sortie
