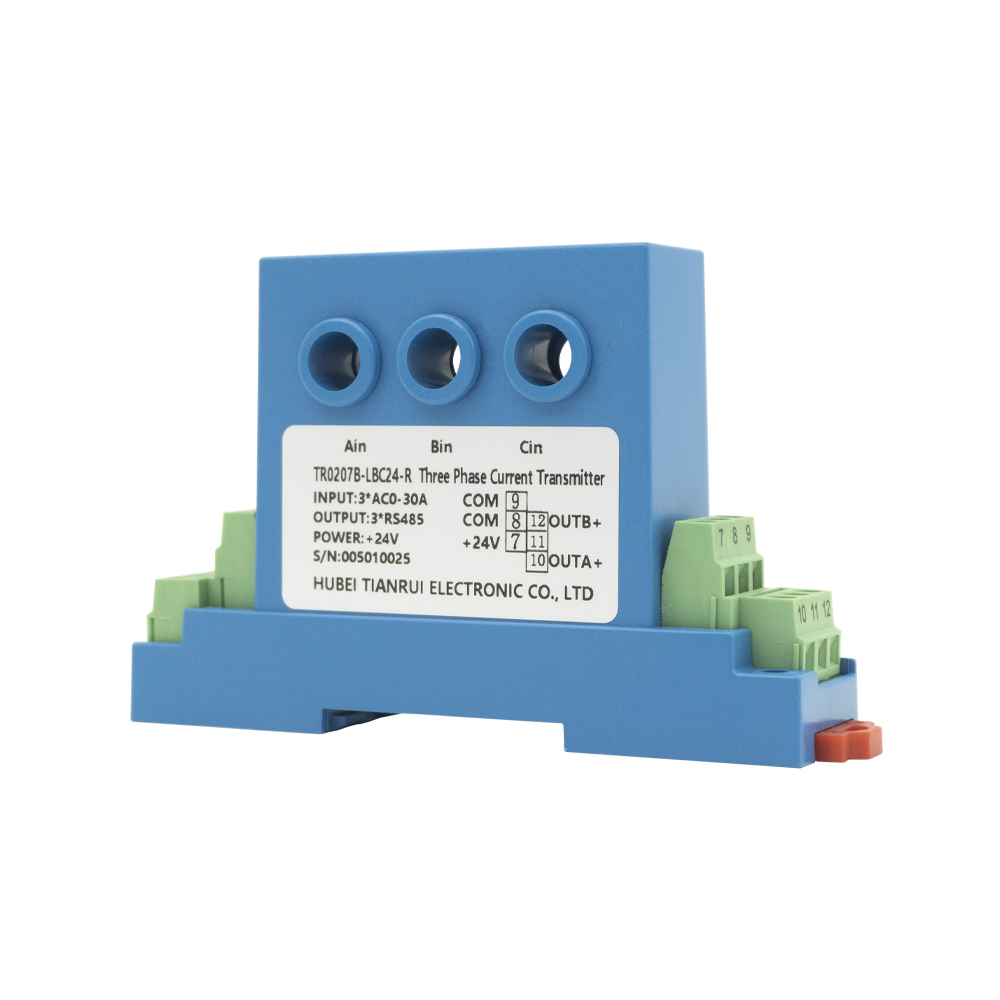

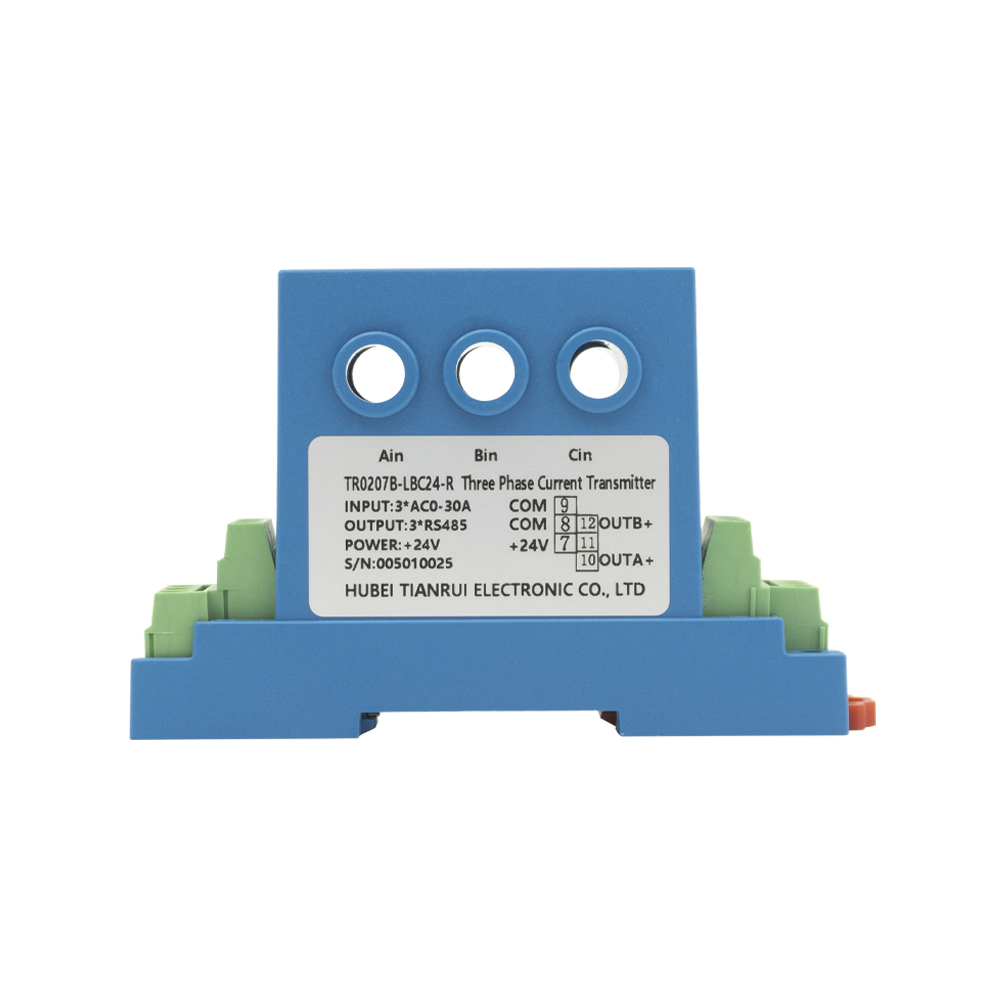

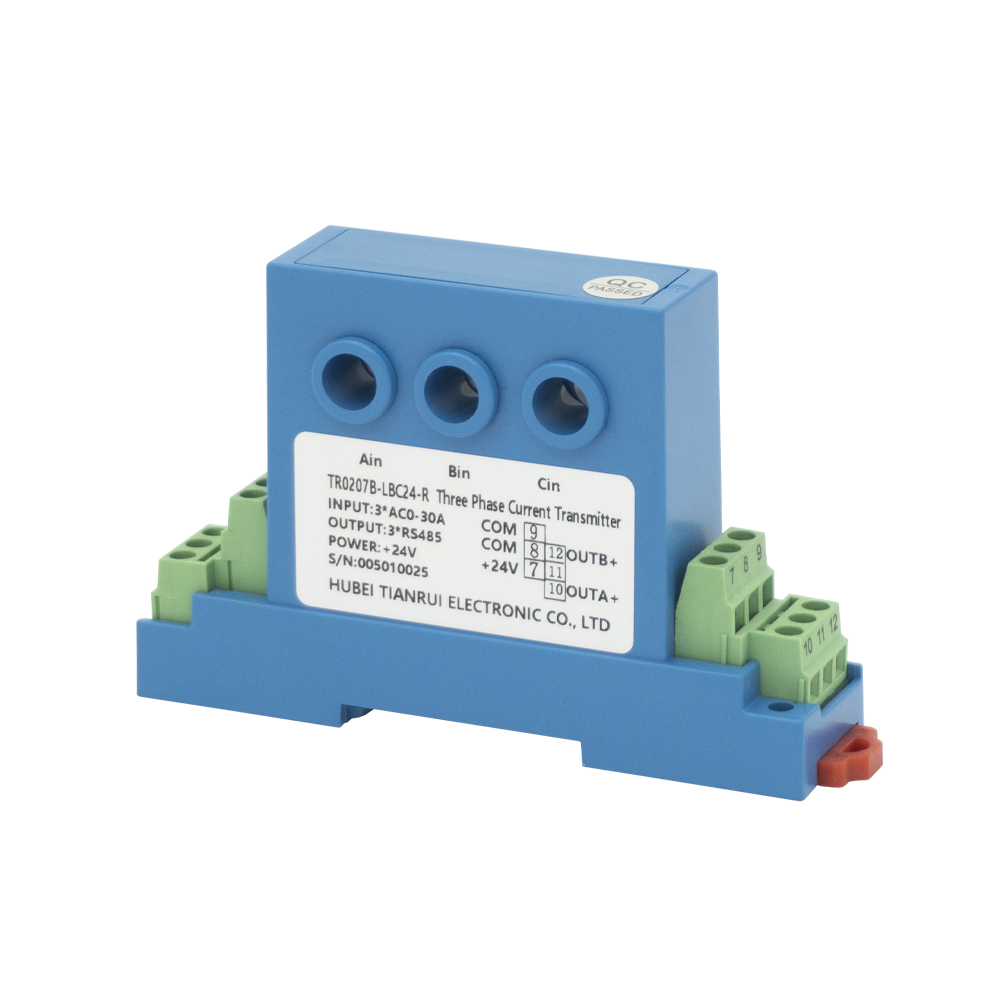

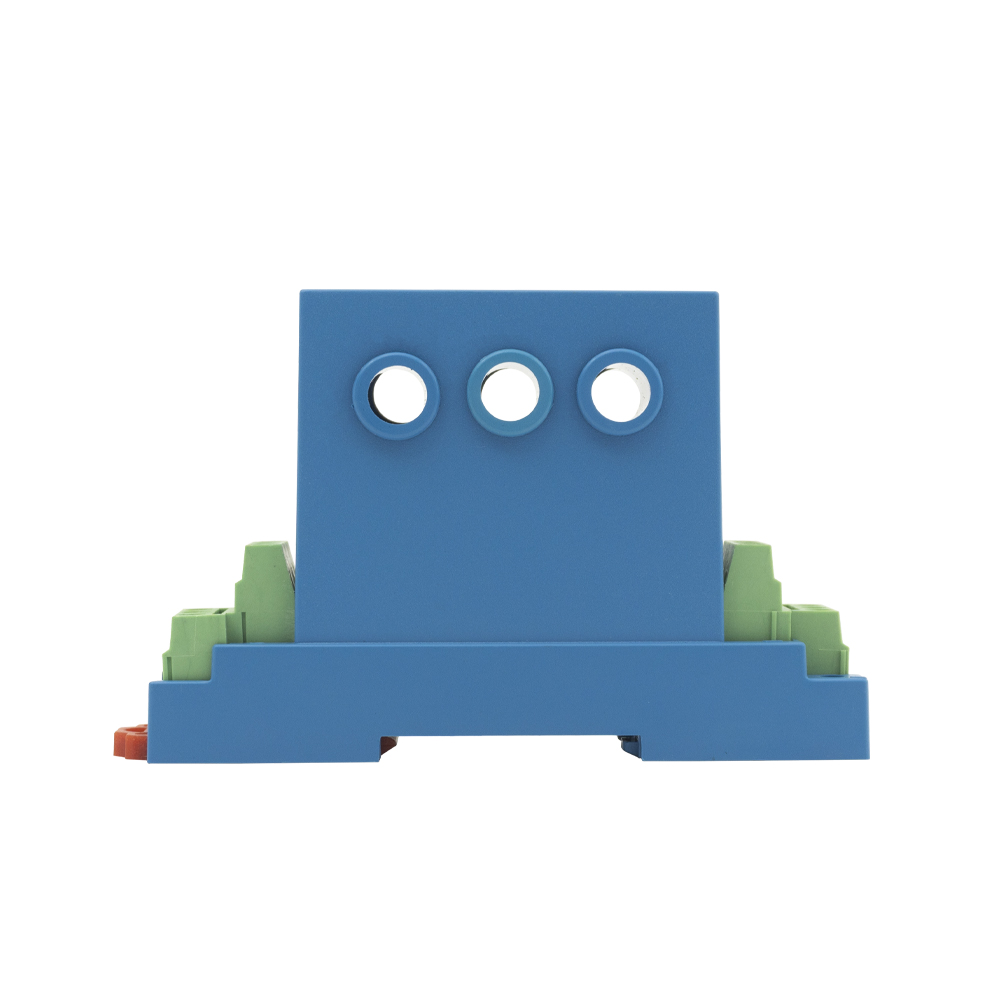

TR0207B-LBC24-R
TR
Aperçu du produit
Un transducteur de courant est un appareil essentiel conçu pour mesurer le courant électrique et le convertir en un signal de sortie précis et standardisé qui peut être facilement lu par les systèmes de surveillance et de contrôle. Il garantit une détection de courant précise, stable et en temps réel, contribuant ainsi à améliorer la sécurité, l'efficacité et les performances du système. Dotés d'une grande précision, d'une forte isolation électrique et d'une réponse rapide, les transducteurs de courant conviennent aux applications CA et CC. Ils sont largement utilisés dans l'automatisation industrielle, les unités de distribution d'énergie, les systèmes d'énergie renouvelable, la surveillance des moteurs et les plateformes de gestion de l'énergie. Avec des performances fiables et une intégration facile dans les automates programmables, les compteurs et les équipements d'acquisition de données, les transducteurs de courant jouent un rôle essentiel dans la mesure et le contrôle électriques modernes.
Caractéristiques du produit
Précision de mesure élevée et sortie stable
Forte isolation électrique pour une sécurité accrue
Réponse rapide aux changements de courant dynamiques
Large compatibilité avec les systèmes AC et DC
Applications
Systèmes d'automatisation et de contrôle industriels
Distribution d'énergie et panneaux électriques
Surveillance des énergies renouvelables, telles que le solaire et l'éolien
Protection des moteurs, équipements CVC et gestion de l'énergie
Données techniques
| Paramètres électriques | Entrée nominale primaire | 5A 10A 20A 30A CA | Plage de mesure primaire | Surcharge linéaire 1,2x |
| Sortie nominale secondaire | 0-5 V, 0-10 V, 4-20 mA, 0-20 mA | Tension d'alimentation | 24 V CC | |
| Capacité de chargement | Rl≤650Ω | Linéarité | 0,10% | |
| Précision | 0,50% | Capacité de surcharge | 10 × entrée nominale | |
| Fréquence de puissance Tension résistée | 2,5 kV AC / 1 min | Courant de décalage | ≤ 80uA | |
| Dérive de température | ≤500 ppm/℃ | Bande de fréquence | 40-1 kHz | |
| Consommation actuelle | 15mA+I SORTIE | Temps de réponse | <200 ms | |
| Environnement opérationnel | Température de fonctionnement ambiante | -10℃-+70℃ | Température de stockage ambiant | -25℃-+85℃ |
