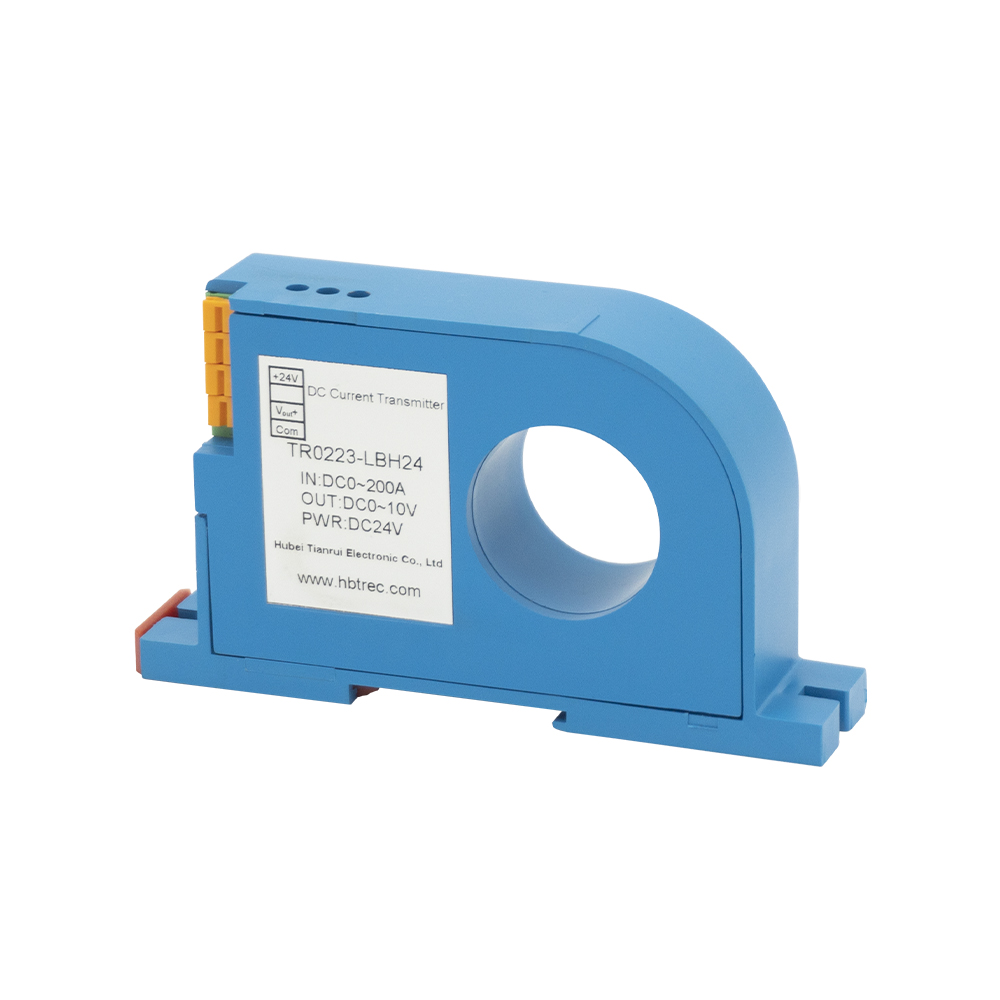

Tr0223-lbh24
TR
Aperçu du produit
Un transducteur de courant convertit le courant alternatif ou continu en un signal électrique proportionnel tel que 0 à 5 V, 0 à 10 V ou 4 à 20 mA. Il fournit une mesure précise et isolée pour garantir la sécurité et la stabilité du système. Utilisant la technologie Hall Effect ou Current Transformer, il offre une réponse rapide et une haute précision. Largement utilisé dans les systèmes électriques, le contrôle industriel, la surveillance de l'énergie et l'automatisation, le transducteur de courant permet la mesure du courant en temps réel, la détection des défauts et la gestion efficace des performances du système.
Caractéristiques de produits
* Détection de courant continu haute performance.
* Conception rentable et économe en énergie.
* Solution compacte et facile à installer.
* Isolation fiable et réponse rapide.
Applications
* Surveillance et maintenance du réseau électrique.
* Systèmes de contrôle des processus pétrochimiques.
* Détection du courant de la ligne de production d'acier.
* Analyse de l'efficacité énergétique des équipements industriels.
Télécharger la feuille de tailles
Dimension mécanique (mm)
Diagramme de connexion du circuit
Données techniques
@ Ta = 25 ℃, sauf indication contraire
Taper | Tr0223-lbh24 | |
Je pn | Courant d'entrée nominal primaire | DC 200A |
I p | Plage de mesures de courant primaire | DC 0 ~ 240A |
V Sn | Tension de sortie nominale secondaire | DC 10V |
U c | La tension d'alimentation | DC 24V |
R L | Capacité de chargement | RL≥ 10kΩ |
ε L | Linéarité | 0,1% |
X | Précision | ± 0,5% |
Bw | Bande de fréquence | DC ~ 20KHz |
di / dt suivi avec précision | > 50A / μs | |
I c | Consommation actuelle | ≤25mA |
U d | Fréquence de puissance Tension résistée | 2,5 kV AC / 1 min |
t r | Temps de réponse | <200 ms |
V0 | Tension de décalage | ≤50 mV |
Dérive de température | ≤500 ppm / ℃ | |
T a | Température de fonctionnement ambiante | -10 ℃ ~ + 70 ℃ |
T s | Température de stockage ambiant | -25 ℃ ~ + 85 ℃ |
