TR0257-LKH
TR
50000
T / T, Western Union, Paypal
Shanghai, Chine
Caractéristiques du produit
* Mesure les signaux AC, DC et pulsés.
* Forte résistance aux interférences externes, taux de rejet en mode commun élevé.
* Faible dérive de température, faible consommation d'énergie, large bande de fréquence.
* Structure perforée, aucune perte d'insertion.
* Structure divisée, facile à installer.
Application du produit
* Régulation de la vitesse de conversion de fréquence AC.
* Traction par servomoteur.
* Alimentation sans interruption (UPS).
* Machine à souder, alimentation par batterie.
Paramètres du produit
| Spécification | 10A/1V | 20A/1V | 50A/1V | Unité | |
|---|---|---|---|---|---|
| I PN | Courant d'entrée nominal primaire | 10 | 20 | 50 | A |
| I P | Plage de mesure du courant primaire | 0 ～ 20 | 0 ～ 40 | 0 ～ 75 | A |
| V SN | Tension de sortie nominale secondaire | 2,5 ± 1 | V | ||
| V C | La tension d'alimentation | +12(±5%) | V | ||
| I C | Consommation de courant | <10 | mame | ||
| Vd | Tension d'isolation | Entre les circuits primaires et secondaires: 2,5 kV / 50Hz / 1 min | |||
| ε L | Linéarité | ＜0,5 | % FS | ||
| X | Précision | TA=25℃ :≤±2 | % | ||
| V 0 | Tension de décalage | Ta = 25 ℃: ≤ ± 20 | mv | ||
| V OM | Tension de décalage magnétique | Ip = 0 après 3 * ipn: ≤ ± 20 | mv | ||
| V OT | Tension de décalage Dérive de température | IP=0TA=-40～+80℃ :≤±0,25 | MV / ℃ | ||
| T r | Temps de réponse | ≤1 | MS | ||
| f | Bande passante (-3 dB) | DC～2.2 | khz | ||
| T A | Température de fonctionnement | -40 ～ + 80 | ℃ | ||
| T S | Température de stockage | -45 ～ + 85 | ℃ | ||
| R L | Résistance de charge | TA=25℃ :≥4,7 | kΩ | ||

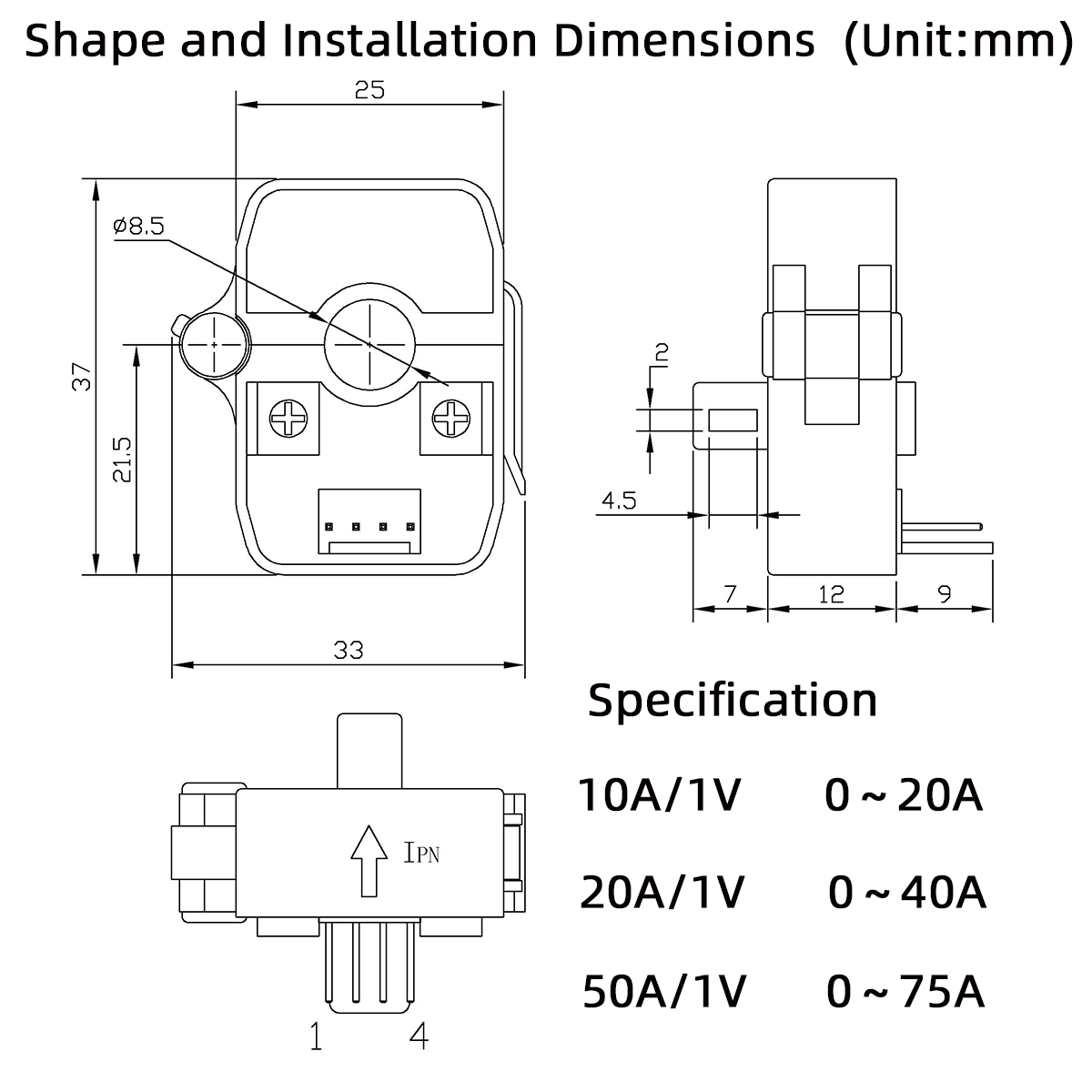

Dimensions de forme et d'installation

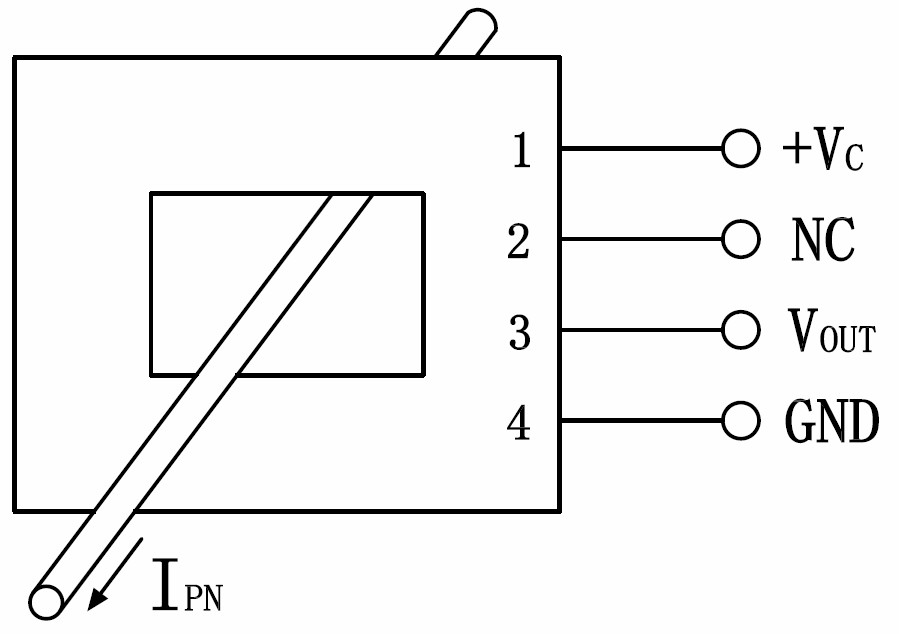

Schéma de liaison de circuit
Note:
4 : Mise à la terre
Précautions d'installation
Le capteur doit être câblé correctement, sinon cela pourrait endommager les composants internes du capteur.
Les performances dynamiques (DI/DT et temps de réponse) sont optimales lorsque la ligne de courant d'entrée est entièrement remplie par la perforation primaire.
Caractéristiques du produit
* Mesure les signaux AC, DC et pulsés.
* Forte résistance aux interférences externes, taux de rejet en mode commun élevé.
* Faible dérive de température, faible consommation d'énergie, large bande de fréquence.
* Structure perforée, aucune perte d'insertion.
* Structure divisée, facile à installer.
Application du produit
* Régulation de la vitesse de conversion de fréquence AC.
* Traction par servomoteur.
* Alimentation sans interruption (UPS).
* Machine à souder, alimentation par batterie.
Paramètres du produit
| Spécification | 10A/1V | 20A/1V | 50A/1V | Unité | |
|---|---|---|---|---|---|
| I PN | Courant d'entrée nominal primaire | 10 | 20 | 50 | A |
| I P | Plage de mesure du courant primaire | 0 ～ 20 | 0 ～ 40 | 0 ～ 75 | A |
| V SN | Tension de sortie nominale secondaire | 2,5 ± 1 | V | ||
| V C | La tension d'alimentation | +12(±5%) | V | ||
| I C | Consommation de courant | <10 | mame | ||
| Vd | Tension d'isolation | Entre les circuits primaires et secondaires: 2,5 kV / 50Hz / 1 min | |||
| ε L | Linéarité | ＜0,5 | % FS | ||
| X | Précision | TA=25℃ :≤±2 | % | ||
| V 0 | Tension de décalage | Ta = 25 ℃: ≤ ± 20 | mv | ||
| V OM | Tension de décalage magnétique | Ip = 0 après 3 * ipn: ≤ ± 20 | mv | ||
| V OT | Tension de décalage Dérive de température | IP=0TA=-40～+80℃ :≤±0,25 | MV / ℃ | ||
| T r | Temps de réponse | ≤1 | MS | ||
| f | Bande passante (-3 dB) | DC～2.2 | khz | ||
| T A | Température de fonctionnement | -40 ～ + 80 | ℃ | ||
| T S | Température de stockage | -45 ～ + 85 | ℃ | ||
| R L | Résistance de charge | TA=25℃ :≥4,7 | kΩ | ||
Dimensions de forme et d'installation
Schéma de liaison de circuit
Note:
4 : Mise à la terre
Précautions d'installation
Le capteur doit être câblé correctement, sinon cela pourrait endommager les composants internes du capteur.
Les performances dynamiques (DI/DT et temps de réponse) sont optimales lorsque la ligne de courant d'entrée est entièrement remplie par la perforation primaire.
