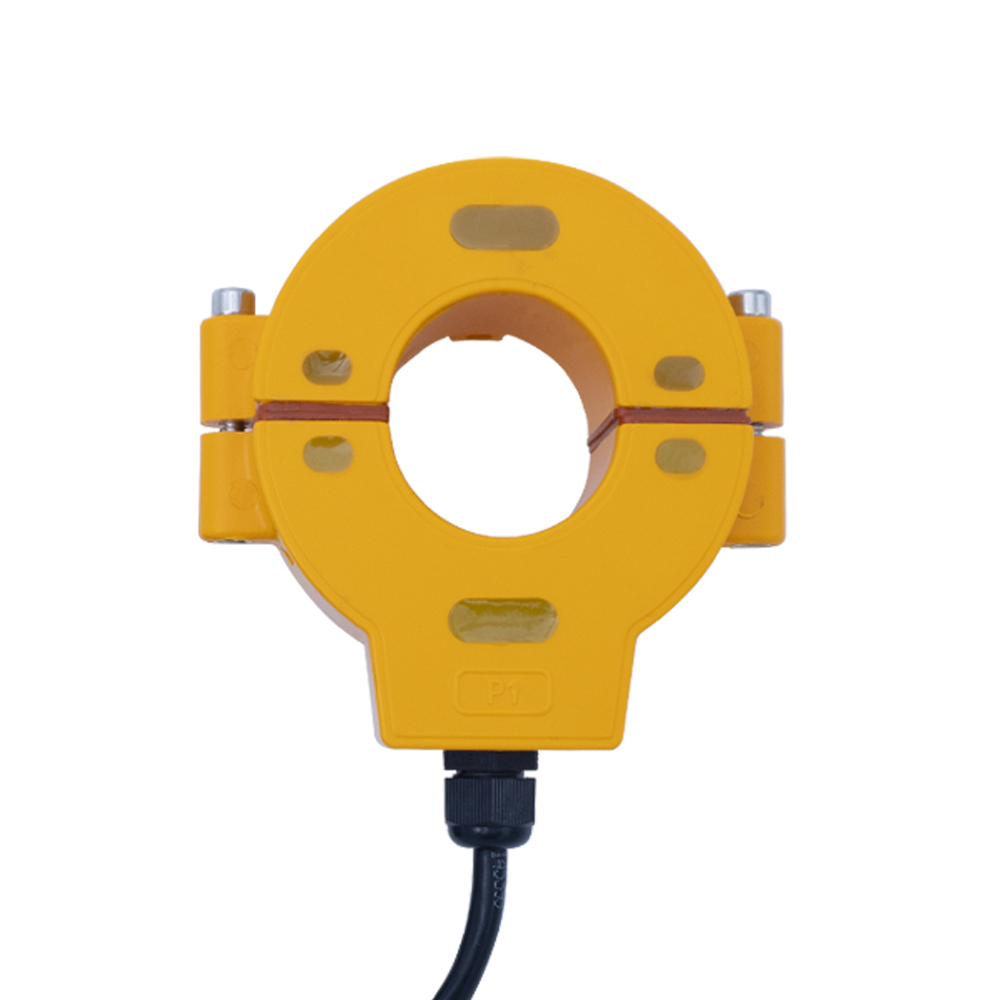

Série TRCTFS
TR
Caractéristiques du produit

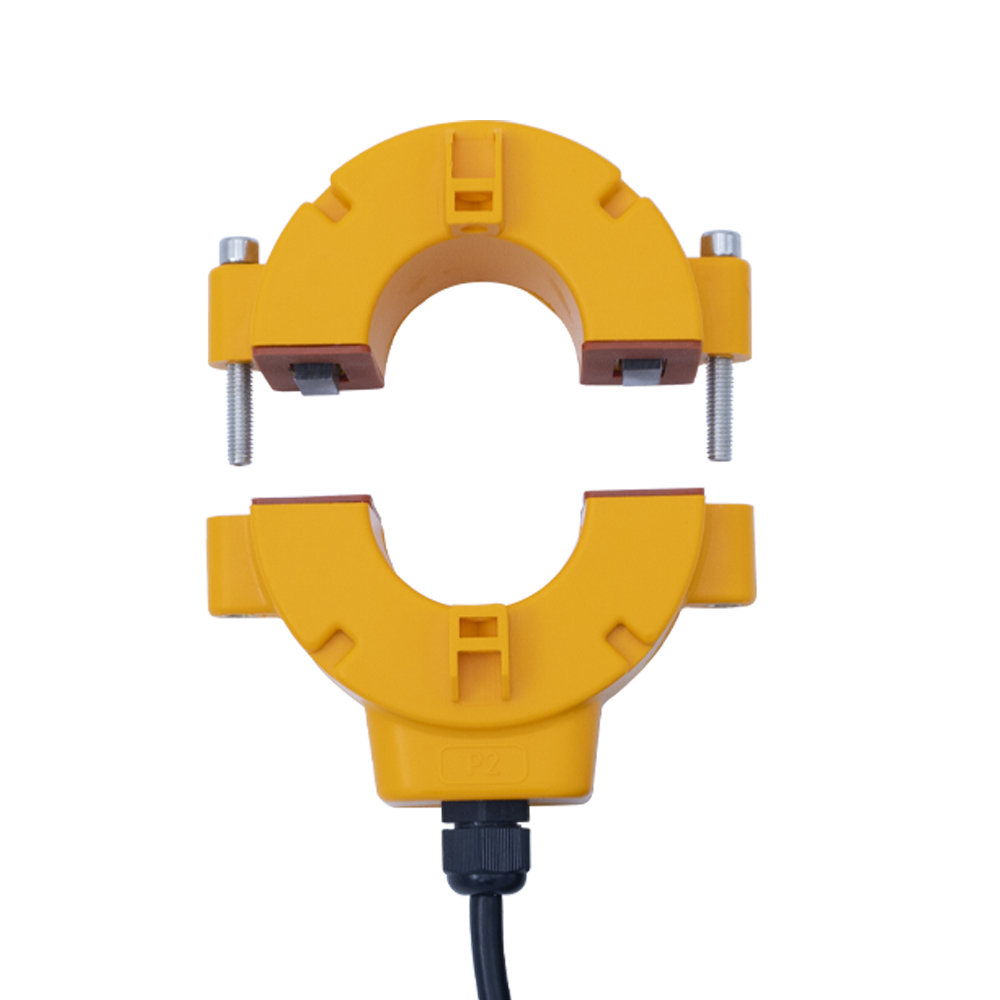

Installation facile et boîtier IP – Le noyau articulé permet le serrage autour des conducteurs existants sans déconnexion. Un boîtier étanche (généralement IP65/IP67/IP68) protège contre la pénétration de poussière et d'eau.
Construction durable et résistante aux intempéries – Comprend des matériaux résistants aux UV et à la corrosion, adaptés à une exposition à long terme à la pluie, à l'humidité et aux variations de température.
Maintient une précision de mesure élevée – Fournit une mesure de courant fiable et précise (généralement classe 0,5/1,0) malgré le boîtier de protection et les conditions environnementales difficiles.
Application du produit
Surveillance de l'alimentation extérieure – Mesure du courant dans les armoires de compteurs, les boîtes de distribution et sur les lignes de service aériennes exposées aux intempéries.
Systèmes d'énergie renouvelable – Surveillance du courant de sortie des combineurs solaires photovoltaïques, des circuits d'éoliennes et d'autres équipements de production extérieurs.
Environnements industriels et marins – Mesure du courant dans des endroits humides comme les usines de traitement des eaux usées, les stations de pompage, les quais et les panneaux électriques de bord des navires.
Données techniques
| Paramètres électriques | Entrée nominale | 0,1-800A, 0,1-1200A | Choix de sortie | 5A,1A,0-500mA, CA 0-10V |
| Montage traversant | Excellente linéarité, haute sensibilité | / | / | |
| Paramètres mécaniques | Montage traversant | Type de jeu de barres (trou circulaire) | Options de base | Acier au silicium/nanocristallin |
| Empotage interne | Résine époxy/polyuréthane | Degrés de protection | IP66, IP67, IP68, personnalisable | |
| Taper | Type de mesure, type de protection, type homopolaire, type de courant de fuite (en option) | |||

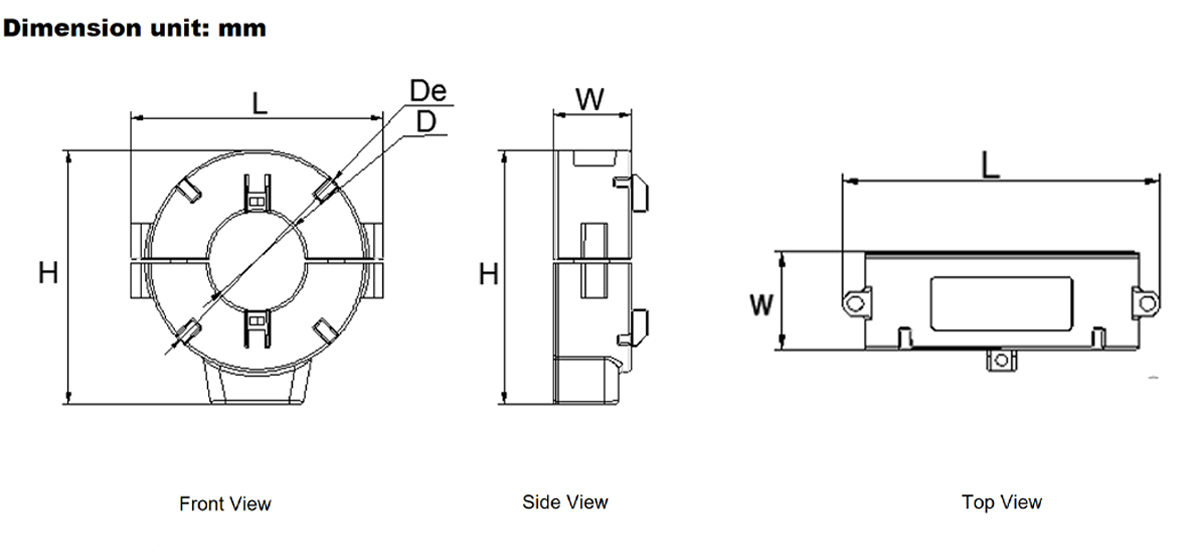

| Numéro de série | Dimensions | Entrée nominale | Sortie nominale | ||||
| D | De | L | H | W | |||
| 1 | 45 | 98 | 121 | 113 | 42/50 | 0,1-800A | 5A 1A 1-200mA CA 0-10V |
| 2 | 60 | 116 | 136 | 135 | 42/50 | 0,1-1200A | |
| Transformateur de courant homopolaire à noyau divisé et étanche pour l'extérieur | 0,5-10 mA CA 0,1-1 V | ||||||

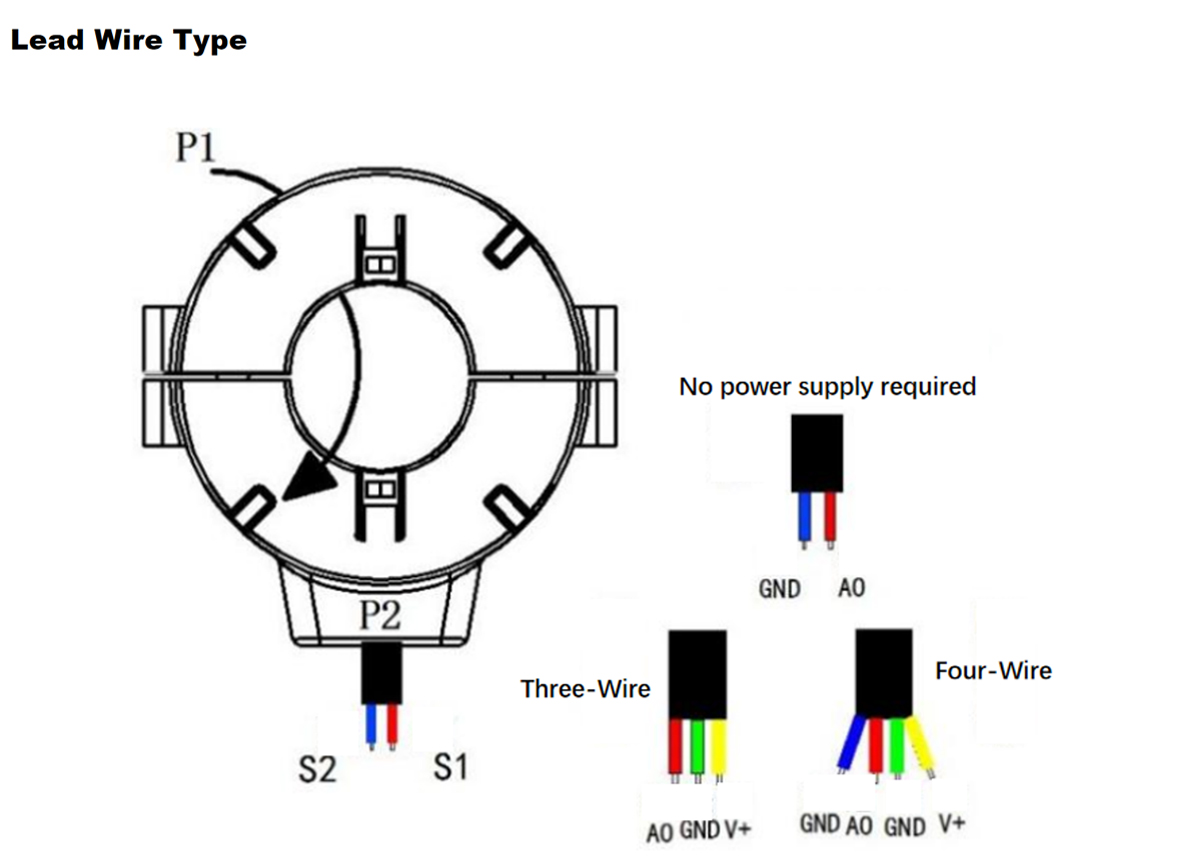

| Transmetteur de courant alternatif à noyau divisé étanche pour l'extérieur (alimentation : DC 12 V, DC 24 V, DC 10 ~ 30 V ; passif – aucune alimentation requise) | 4-20 mA CC 0-20 mA CC 0-2 V CC 0-5 V CC 0-10 V CC | ||||||

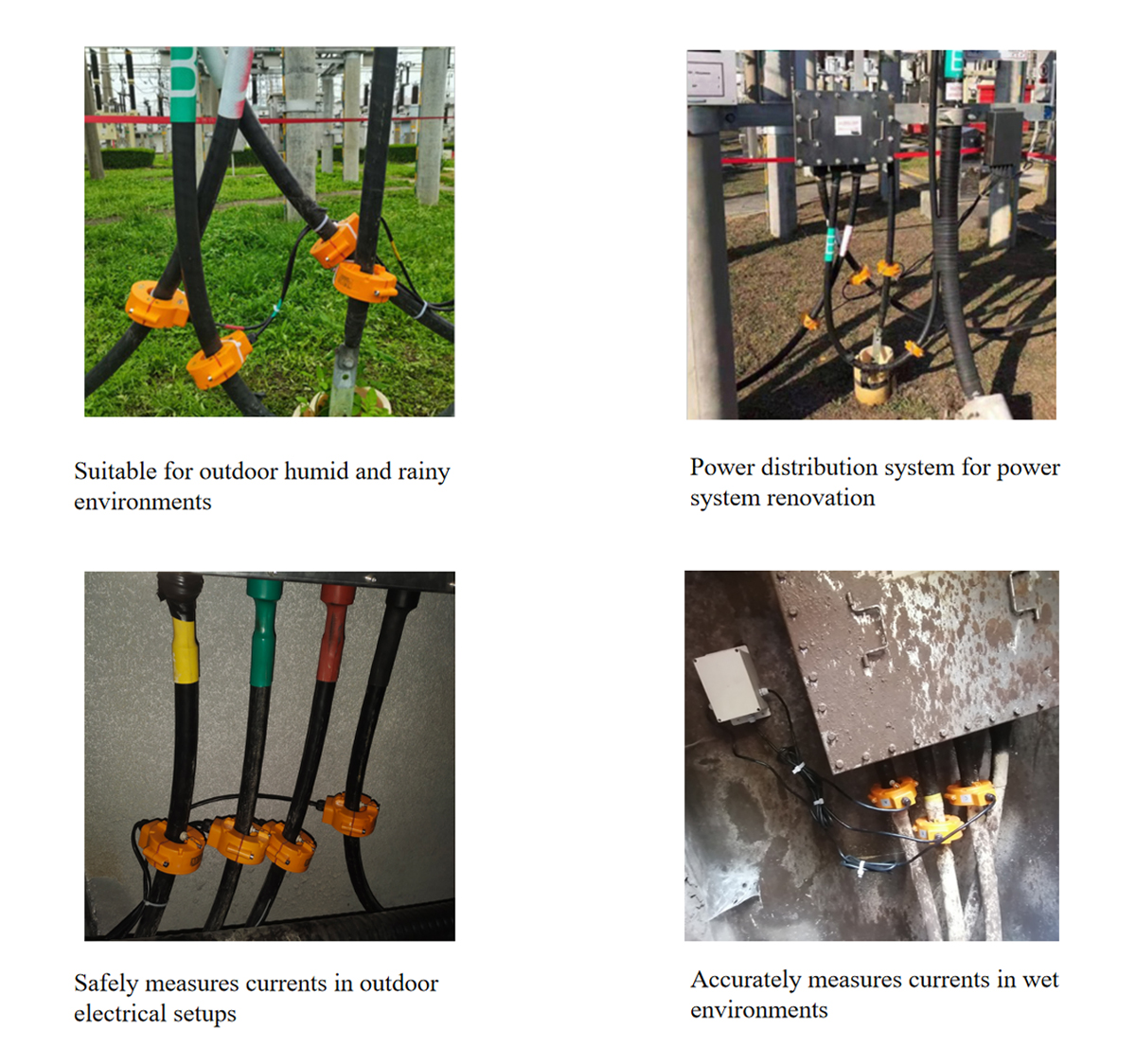

Application pratique
* Principalement appliqué dans les projets de rénovation de systèmes de distribution d'énergie extérieurs, offrant des performances anti-éclaboussures et une résistance à l'immersion dans l'eau à court terme.
* Facile à installer sans démonter le jeu de barres primaire ; un fonctionnement sous tension est également disponible (avec des mesures de protection électrique appropriées en place).
* Peut être utilisé conjointement avec des dispositifs de protection, de mesure et de mesure de relais.
* Cela n'affecte pas l'alimentation électrique normale sur site, économise de la main d'œuvre, des ressources matérielles et financières pour le projet de rénovation de l'utilisateur et améliore l'efficacité.
* Avant de fermer le noyau en acier au silicium, assurez-vous que la face d'extrémité
de l'incision est propre, exempte de taches et d'impuretés ; elle doit être traitée avec un agent antirouille ;
* Utilisez une clé dynamométrique (électrique/pneumatique) lors du serrage des vis et réglez le couple sur une plage raisonnable.
