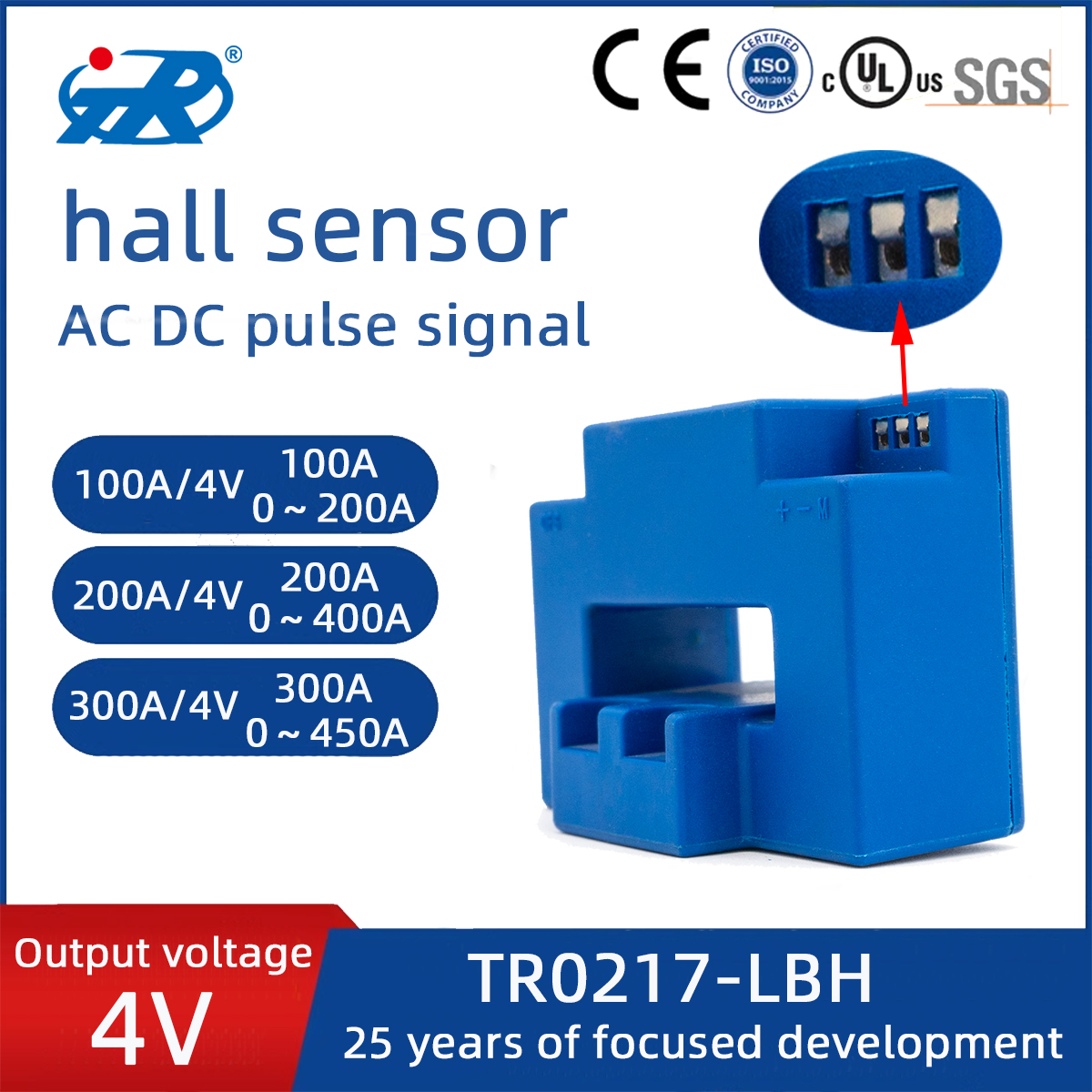

Tr0217-lbh
TR
50000
T / T, Western Union, Paypal
Shanghai, Chine
Caractéristiques du produit
* Mesure les signaux AC, DC et pulsés.
* Forte résistance aux interférences externes, taux de rejet en mode commun élevé.
* Faible dérive de température, faible consommation d'énergie, large bande de fréquence.
* Structure K/D, installation facile.
Application du produit
* Régulation de la vitesse de conversion de fréquence AC.
* Traction par servomoteur.
* Alimentation sans interruption (UPS).
* Machine à souder, alimentation par batterie.
Paramètres du produit
| Spécification | 50A | / | 4V | 200A | |
|---|---|---|---|---|---|
| / 4V | 500A | 50 | 200 | 500 | A |
| / 4V | Unité | 0 ～ 100 | 0 ～ 400 | 0 ～ 750 | A |
| I PN | Courant | 4 | V | ||
| d' entrée | nominal | ± 12 ～ 15 (± 5%) | V | ||
| primaire I | p | ＜ 20 | mame | ||
| Courant primaire | Plage | Entre les circuits primaires et secondaires: 5kV / 50Hz / 1 min | |||
| de mesure | V | ＜ 1 | % FS | ||
| Sn | Sn | Ta = 25 ℃: ≤ ± 1 | % | ||
| Tension 0 | de | Ta = 25 ℃: ≤ ± 20 | mv | ||
| sortie nominale | V | IP=0 après 3*I PN :≤±20 | mv | ||
| C c | | IP=0,TA=-40～+80℃ :≤±1 | MV / ℃ | ||
| | | ≤20 | μs | ||
| | | DC ～ 20 | khz | ||
| | | -40 ～ + 80 | ℃ | ||
| S | Température de stockage | -45 ～ + 85 | ℃ | ||
| R L | Résistance à la charge | TA = 25 ℃: ≥10 | kΩ | ||

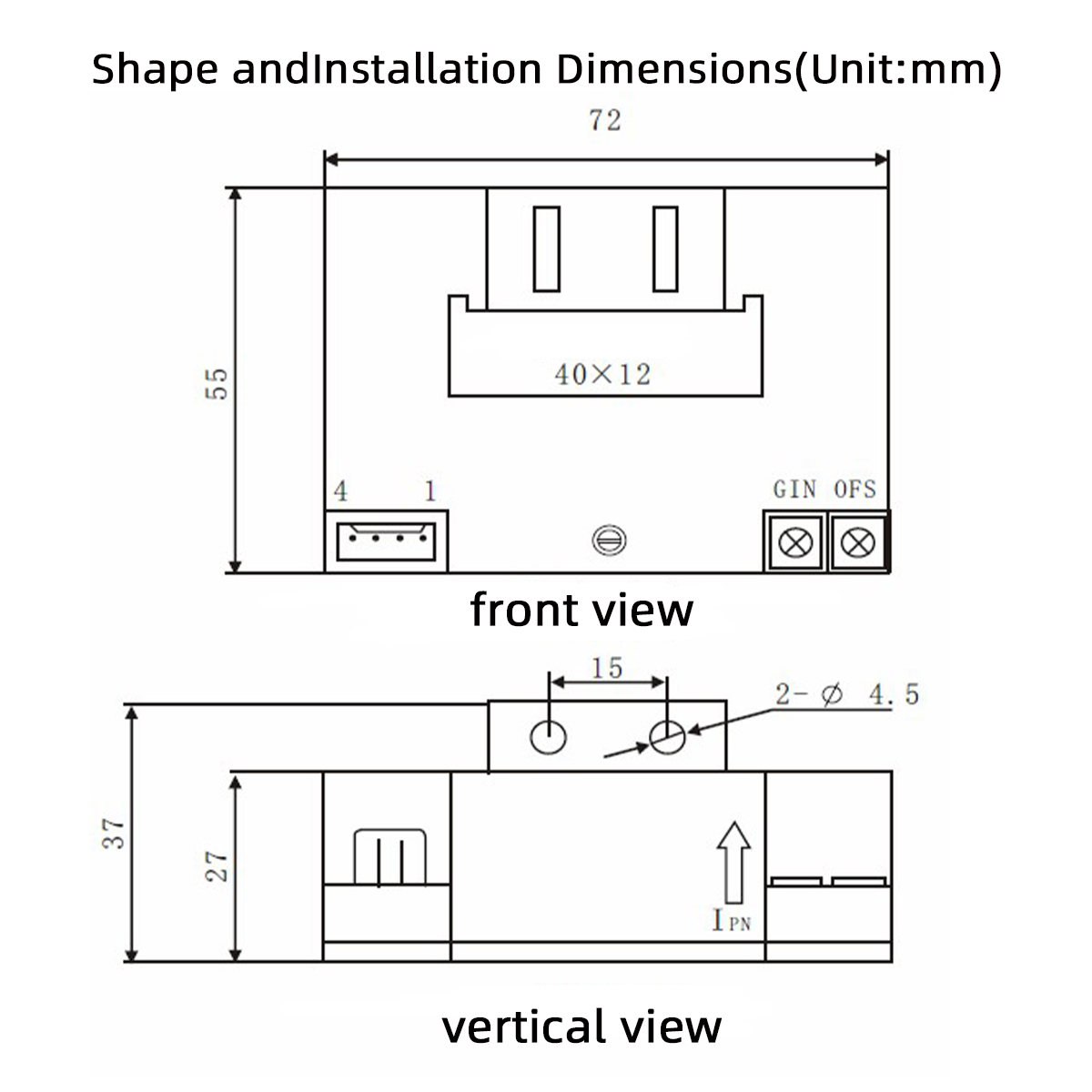

Dimensions de forme et d'installation

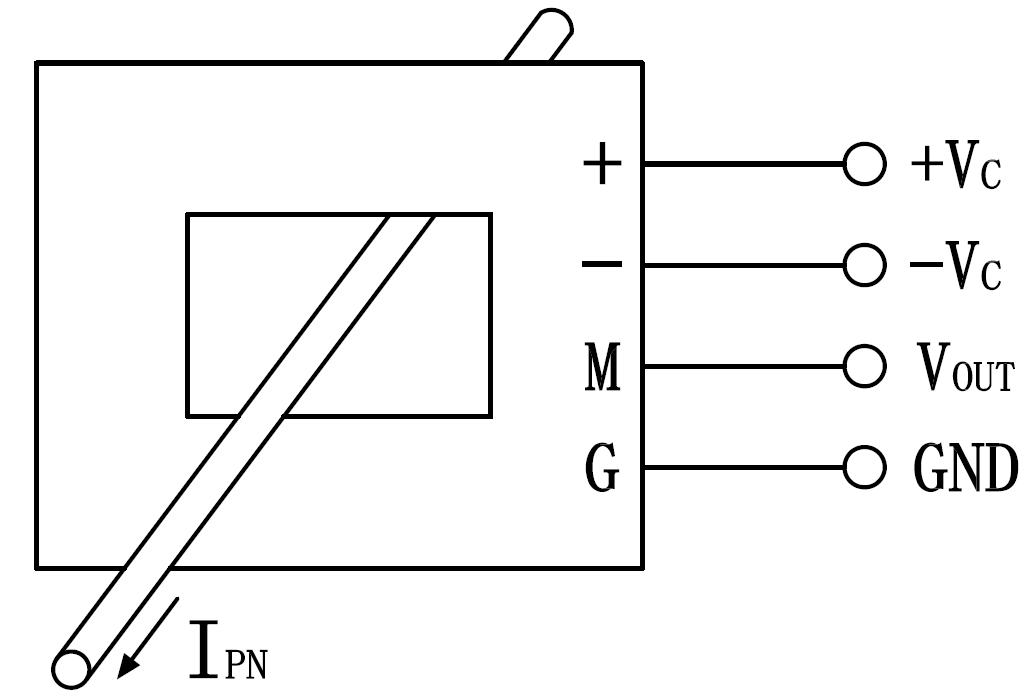

Schéma de liaison de circuit
Note:
Précautions d'installation
Le capteur doit être câblé correctement, sinon cela pourrait endommager les composants internes du capteur.
Les performances dynamiques (DI/DT et temps de réponse) sont optimales lorsque la ligne de courant d'entrée est entièrement remplie par la perforation primaire.
